旋塞阀培训(Plug Valve)刘文泉2013年10月2014-8-17主要内容一．主要用途二．旋塞阀结构三．工作原理四．结构类型五．密封原理六．密封系统七．检查、维护和保养八．常见故障与处理一.旋塞阀的用途主要用途：1.旋塞阀主要用于截断和导通管道内的介质，可以做节流用,也可以做截流用；2.旋塞阀通常用于管输系统中的管线吹扫和旁通阀、放空阀。

二.旋塞阀的结构外观特征：旋塞阀具有尺寸紧凑的阀体设计。

结构组成：旋塞阀主要由阀体、塞子、填料组成。

其他构件：1.注脂口接头：螺栓式或扣头式；2.阀杆密封系统：填料注射器；3.底部活塞调节螺栓可以拉紧或放松活塞和阀体间的密封系统。

三.旋塞阀的工作原理1.顺时针方向旋转塞子使沟槽与管道平行即为开启，逆时针旋转塞子90度使沟槽与管道垂直时即为关闭；2.从全开位置旋转到全关位置90度；3.由于旋塞阀通常具有缩径结构,因此阀门开关位置有15－20度的滞后。

旋塞和阀体之间金属－塞体金属密封接触面要求用润滑油来润滑以减小扭矩和加强密封。

旋塞阀的工作原理旋塞阀的工作原理旋塞阀的截流原理在节流工况下，阀芯位于中间位置，流体在阀芯处产生2次压力降。

当阀芯旋转到离开全开扣位置，入口的流动面积被缩小并产生压力降。

流体然后移动入阀芯内侧全开口面积内，在此处发生压力还原，随之又在出口处发生一次截流。

对于锥形阀座设计的旋塞阀，截流工况下气体流入阀芯时，气流首先冲击它前面锥形阀座的锥面，通过锥面的导向作用该表方向后进入阀芯，而不是直接冲击阀芯镗孔的锐角，加之阀芯可以根据节流工况设计多样的流动面、形状和功能，所以旋塞阀可以用于截流工况。

截流工况示意图四.旋塞阀的分类依设计可分为下列三种型式:1.楔形（锥形）2.平行3.全通径4.顶装式楔形旋塞阀楔形旋塞阀的润滑系统：包含一个螺栓或一个密封脂注入接头。

阀杆密封系统：包含一个填料加注器和一个可替换的阀杆填料。

旋塞调节螺栓可以拉紧或放松旋塞和阀体间的间隙。

旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90 度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。

旋塞阀的阀塞的形状可成圆柱形或圆锥形。

在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。

这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。

旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。

简介旋塞阀是一种快速开关的直通阀，由于旋密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。

旋塞阀的另一个重要特性是它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。

这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。

工作原理用带通孔的塞体作为启闭件的阀门。

塞体随阀杆转动，以实现启闭动作。

小型无填料的旋塞阀又称为旋塞阀“考克”。

旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。

旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。

普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低压（不高于 1 兆帕）和小口径（小于100 毫米）的场合。

用途旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

分类旋塞阀按用途分类包括：软密封旋塞阀，油润滑硬密封旋塞阀，提升式旋塞阀，三通和四通式旋塞阀。

软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境，严格禁泄漏的场合，以及阀门材料不会对介质形成污染的场合。

阀体可根据工作介质选用碳钢、合金钢及不锈钢材料。

A.可根据使用温度和工作介质采用F4、F46、PVDF、PP PO PE等自润滑材料衬套，润滑好，在整个工作过程中密封副摩擦系数小，塞体运转灵活，使用寿命长。

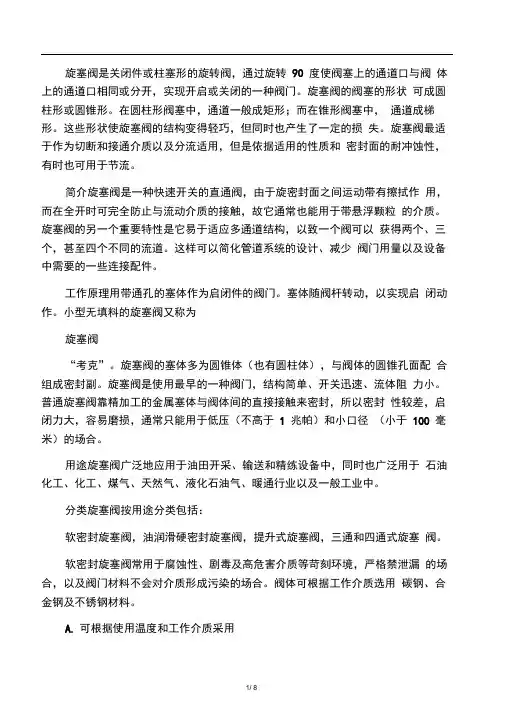

旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。

旋塞阀的阀塞的形状可成圆柱形或圆锥形。

在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。

这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。

旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。

简介旋塞阀是一种快速开关的直通阀，由于旋密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。

旋塞阀的另一个重要特性是它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。

这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。

工作原理用带通孔的塞体作为启闭件的阀门。

塞体随阀杆转动，以实现启闭动作。

小型无填料的旋塞阀又称为旋塞阀“考克”。

旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。

旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。

普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低压（不高于1兆帕）和小口径（小于100毫米）的场合。

用途旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

分类旋塞阀按用途分类包括：软密封旋塞阀，油润滑硬密封旋塞阀，提升式旋塞阀，三通和四通式旋塞阀。

软密封旋塞阀软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境，严格禁泄漏的场合，以及阀门材料不会对介质形成污染的场合。

阀体可根据工作介质选用碳钢、合金钢及不锈钢材料。

A. 可根据使用温度和工作介质采用F4、F46、PVDF、PP、PO、PE等自润滑材料衬套，润滑好，在整个工作过程中密封副摩擦系数小，塞体运转灵活，使用寿命长。

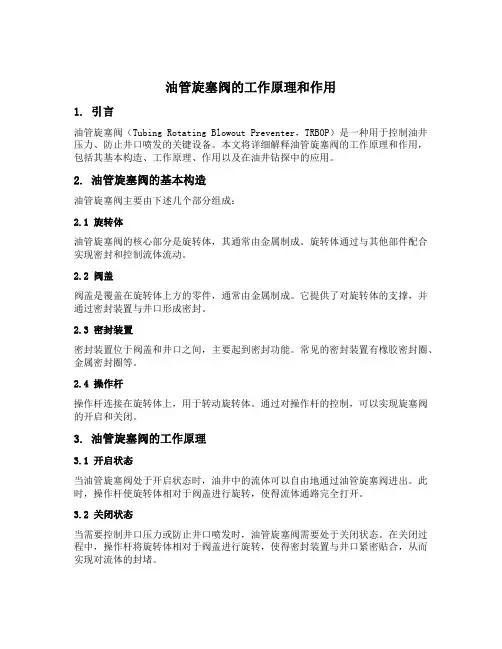

油管旋塞阀的工作原理和作用1. 引言油管旋塞阀（Tubing Rotating Blowout Preventer，TRBOP）是一种用于控制油井压力、防止井口喷发的关键设备。

本文将详细解释油管旋塞阀的工作原理和作用，包括其基本构造、工作原理、作用以及在油井钻探中的应用。

2. 油管旋塞阀的基本构造油管旋塞阀主要由下述几个部分组成：2.1 旋转体油管旋塞阀的核心部分是旋转体，其通常由金属制成。

旋转体通过与其他部件配合实现密封和控制流体流动。

2.2 阀盖阀盖是覆盖在旋转体上方的零件，通常由金属制成。

它提供了对旋转体的支撑，并通过密封装置与井口形成密封。

2.3 密封装置密封装置位于阀盖和井口之间，主要起到密封功能。

常见的密封装置有橡胶密封圈、金属密封圈等。

2.4 操作杆操作杆连接在旋转体上，用于转动旋转体。

通过对操作杆的控制，可以实现旋塞阀的开启和关闭。

3. 油管旋塞阀的工作原理3.1 开启状态当油管旋塞阀处于开启状态时，油井中的流体可以自由地通过油管旋塞阀进出。

此时，操作杆使旋转体相对于阀盖进行旋转，使得流体通路完全打开。

3.2 关闭状态当需要控制井口压力或防止井口喷发时，油管旋塞阀需要处于关闭状态。

在关闭过程中，操作杆将旋转体相对于阀盖进行旋转，使得密封装置与井口紧密贴合，从而实现对流体的封堵。

3.3 密封机制油管旋塞阀的密封机制主要依赖于密封装置。

在关闭状态下，通过调整操作杆和密封装置之间的接触面积和压力分布，确保密封装置与井口之间形成可靠的密封。

4. 油管旋塞阀的作用4.1 控制油井压力油管旋塞阀可以通过关闭流体通路，有效地控制油井压力。

当井口出现异常情况时，如井口喷发、高压等，通过关闭油管旋塞阀，可以防止流体继续喷出并控制井口压力。

4.2 防止井口喷发油管旋塞阀的关闭状态能够有效地封堵井口，防止流体喷发。

在钻探作业中，如果不及时采取措施，可能会导致严重的事故和损失。

而油管旋塞阀的作用就是在关键时刻迅速封堵井口，保护作业人员和设备的安全。

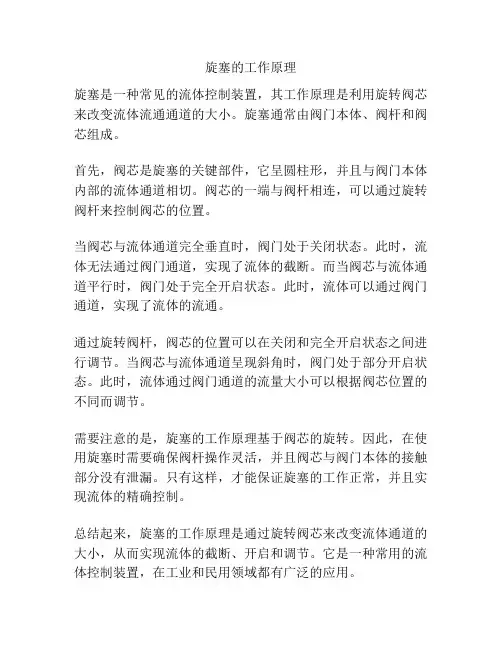

旋塞的工作原理
旋塞是一种常见的流体控制装置，其工作原理是利用旋转阀芯来改变流体流通通道的大小。

旋塞通常由阀门本体、阀杆和阀芯组成。

首先，阀芯是旋塞的关键部件，它呈圆柱形，并且与阀门本体内部的流体通道相切。

阀芯的一端与阀杆相连，可以通过旋转阀杆来控制阀芯的位置。

当阀芯与流体通道完全垂直时，阀门处于关闭状态。

此时，流体无法通过阀门通道，实现了流体的截断。

而当阀芯与流体通道平行时，阀门处于完全开启状态。

此时，流体可以通过阀门通道，实现了流体的流通。

通过旋转阀杆，阀芯的位置可以在关闭和完全开启状态之间进行调节。

当阀芯与流体通道呈现斜角时，阀门处于部分开启状态。

此时，流体通过阀门通道的流量大小可以根据阀芯位置的不同而调节。

需要注意的是，旋塞的工作原理基于阀芯的旋转。

因此，在使用旋塞时需要确保阀杆操作灵活，并且阀芯与阀门本体的接触部分没有泄漏。

只有这样，才能保证旋塞的工作正常，并且实现流体的精确控制。

总结起来，旋塞的工作原理是通过旋转阀芯来改变流体通道的大小，从而实现流体的截断、开启和调节。

它是一种常用的流体控制装置，在工业和民用领域都有广泛的应用。

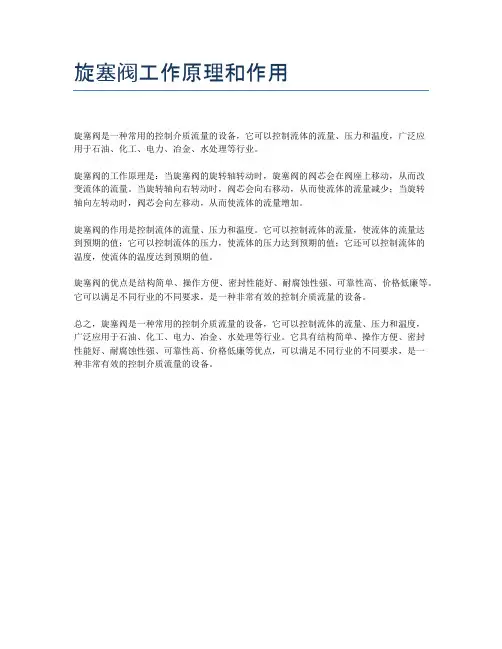

旋塞阀工作原理和作用
旋塞阀是一种常用的控制介质流量的设备，它可以控制流体的流量、压力和温度，广泛应
用于石油、化工、电力、冶金、水处理等行业。

旋塞阀的工作原理是：当旋塞阀的旋转轴转动时，旋塞阀的阀芯会在阀座上移动，从而改
变流体的流量。

当旋转轴向右转动时，阀芯会向右移动，从而使流体的流量减少；当旋转
轴向左转动时，阀芯会向左移动，从而使流体的流量增加。

旋塞阀的作用是控制流体的流量、压力和温度。

它可以控制流体的流量，使流体的流量达
到预期的值；它可以控制流体的压力，使流体的压力达到预期的值；它还可以控制流体的
温度，使流体的温度达到预期的值。

旋塞阀的优点是结构简单、操作方便、密封性能好、耐腐蚀性强、可靠性高、价格低廉等。

它可以满足不同行业的不同要求，是一种非常有效的控制介质流量的设备。

总之，旋塞阀是一种常用的控制介质流量的设备，它可以控制流体的流量、压力和温度，
广泛应用于石油、化工、电力、冶金、水处理等行业。

它具有结构简单、操作方便、密封
性能好、耐腐蚀性强、可靠性高、价格低廉等优点，可以满足不同行业的不同要求，是一
种非常有效的控制介质流量的设备。

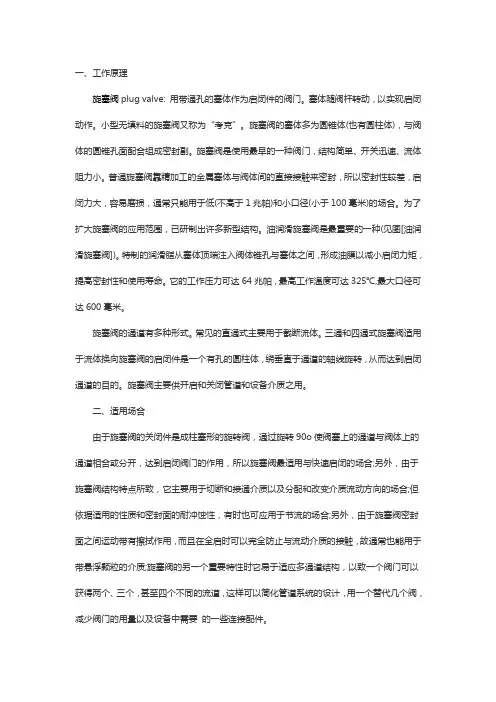

一、工作原理旋塞阀plug valve: 用带通孔的塞体作为启闭件的阀门。

塞体随阀杆转动，以实现启闭动作。

小型无填料的旋塞阀又称为“考克”。

旋塞阀的塞体多为圆锥体(也有圆柱体)，与阀体的圆锥孔面配合组成密封副。

旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。

普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低(不高于1兆帕)和小口径(小于100毫米)的场合。

为了扩大旋塞阀的应用范围，已研制出许多新型结构。

油润滑旋塞阀是最重要的一种(见图[油润滑旋塞阀])。

特制的润滑脂从塞体顶端注入阀体锥孔与塞体之间，形成油膜以减小启闭力矩，提高密封性和使用寿命。

它的工作压力可达64兆帕，最高工作温度可达325℃,最大口径可达600毫米。

旋塞阀的通道有多种形式。

常见的直通式主要用于截断流体。

三通和四通式旋塞阀适用于流体换向旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

旋塞阀主要供开启和关闭管道和设备介质之用。

二、适用场合由于旋塞阀的关闭件是成柱塞形的旋转阀，通过旋转90o使阀塞上的通道与阀体上的通道相合或分开，达到启闭阀门的作用，所以旋塞阀最适用与快速启闭的场合;另外，由于旋塞阀结构特点所致，它主要用于切断和接通介质以及分配和改变介质流动方向的场合;但依据适用的性质和密封面的耐冲蚀性，有时也可应用于节流的场合;另外，由于旋塞阀密封面之间运动带有擦拭作用，而且在全启时可以完全防止与流动介质的接触，故通常也能用于带悬浮颗粒的介质;旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀门可以获得两个、三个，甚至四个不同的流道，这样可以简化管道系统的设计，用一个替代几个阀，减少阀门的用量以及设备中需要的一些连接配件。

旋塞阀广泛的应用于油田和气田的开采、输送和精练设备中;同时也广泛地应用于石油化工、化工、天然气、液化石油气、煤气、暖通行业以及食品工业、制药工业系统中。

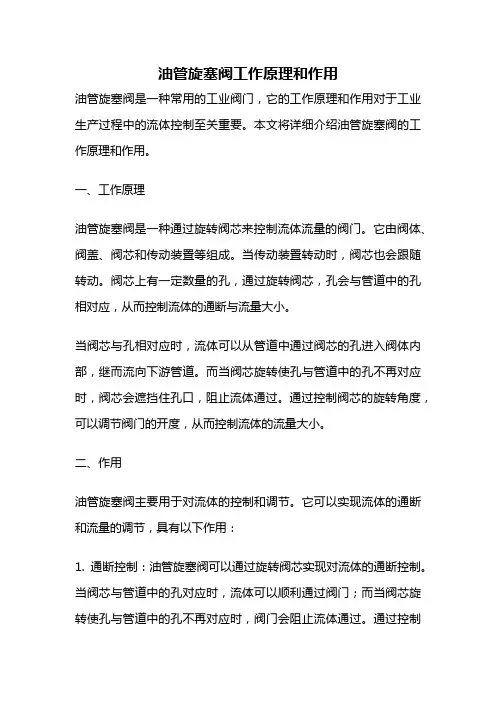

油管旋塞阀工作原理和作用油管旋塞阀是一种常用的工业阀门，它的工作原理和作用对于工业生产过程中的流体控制至关重要。

本文将详细介绍油管旋塞阀的工作原理和作用。

一、工作原理油管旋塞阀是一种通过旋转阀芯来控制流体流量的阀门。

它由阀体、阀盖、阀芯和传动装置等组成。

当传动装置转动时，阀芯也会跟随转动。

阀芯上有一定数量的孔，通过旋转阀芯，孔会与管道中的孔相对应，从而控制流体的通断与流量大小。

当阀芯与孔相对应时，流体可以从管道中通过阀芯的孔进入阀体内部，继而流向下游管道。

而当阀芯旋转使孔与管道中的孔不再对应时，阀芯会遮挡住孔口，阻止流体通过。

通过控制阀芯的旋转角度，可以调节阀门的开度，从而控制流体的流量大小。

二、作用油管旋塞阀主要用于对流体的控制和调节。

它可以实现流体的通断和流量的调节，具有以下作用：1. 通断控制：油管旋塞阀可以通过旋转阀芯实现对流体的通断控制。

当阀芯与管道中的孔对应时，流体可以顺利通过阀门；而当阀芯旋转使孔与管道中的孔不再对应时，阀门会阻止流体通过。

通过控制阀芯的旋转角度，可以实现对流体通断的精确控制。

2. 流量调节：油管旋塞阀可以通过调节阀芯的旋转角度来控制流体的流量大小。

当阀芯与孔相对应时，流体可以顺利通过阀门，流量较大；而当阀芯旋转使孔与管道中的孔不再对应时，阀门会阻止流体通过，流量减小。

通过控制阀芯的旋转角度，可以实现对流体流量的精确调节。

3. 压力调节：油管旋塞阀还可以通过调节阀芯的旋转角度来调节流体的压力。

当阀芯与孔相对应时，流体可以顺利通过阀门，压力较低；而当阀芯旋转使孔与管道中的孔不再对应时，阀门会阻止流体通过，压力增加。

通过控制阀芯的旋转角度，可以实现对流体压力的精确调节。

4. 流体方向控制：油管旋塞阀还可以通过旋转阀芯来改变流体的流向。

当阀芯与孔相对应时，流体可以从管道中通过阀芯的孔进入阀体内部，继而流向下游管道；而当阀芯旋转使孔与管道中的孔不再对应时，阀芯会遮挡住孔口，改变了流体的流向。

旋塞阀使用说明范文一、旋塞阀的原理和结构旋塞阀是一种常用的工业管道阀门，通过旋转阀门内部的旋塞体，来实现对流体的控制。

旋塞阀的结构由阀体、旋塞体、阀杆和传动装置等组成。

1.阀体：旋塞阀的阀体通常采用铸铁、碳钢、不锈钢等材质制作，具有强度高、耐腐蚀性好等特点。

2.旋塞体：旋塞体是控制介质流动的重要组成部分，通常是一个锥形或球形的结构，其形状决定了阀门的流量特性。

3.阀杆：阀杆用于传递外部操作力到旋塞体上，使其旋转以控制介质的流量。

阀杆通常与阀门通过螺纹连接，并通过填料或密封结构确保密封性。

4.传动装置：如果需要手动操作阀门，通常会使用手柄、蜗轮蜗杆机构等传动装置，使操作更加方便。

二、旋塞阀的使用注意事项在使用旋塞阀之前，需要注意以下几个方面：1.安装位置：旋塞阀应安装在垂直管道上，以保证阀门能够正常工作。

如果需要在水平管道上安装旋塞阀，需要采取额外的支撑和固定措施。

2.温度和压力：在选择旋塞阀时，要考虑介质的温度和压力，选择适合的阀体和密封材质，以确保阀门在工作条件下能够正常密封。

3.操作方式：旋塞阀可以手动或自动操作。

手动操作时，需要通过手柄或传动装置来控制旋塞体的旋转。

自动操作时，可以通过气动或电动装置来控制阀门的开闭。

4.泄漏检测：在使用旋塞阀之前，应进行泄漏检测，以确保阀门在关闭状态下能够完全密封。

可以通过检查阀门的泄漏等级和密封性能来判断阀门的质量。

三、旋塞阀的操作步骤1.手动操作：（1）将手柄或传动装置与阀杆连接。

（2）根据需要，将手柄或传动装置固定在合适的位置。

（3）将阀门旋转到所需位置，控制介质的流量。

2.自动操作：（1）将气动装置或电动装置与旋塞阀连接。

（2）根据需要，通过控制器或遥控装置来控制阀门的开闭。

（3）根据阀门的工作条件，设置开启和关闭的时间和角度。

四、旋塞阀的维护保养1.定期检查：定期检查旋塞阀的密封性能、传动装置的灵活性和阀杆的磨损情况，及时发现问题并进行维修。

2.清洁保养：定期清洗旋塞阀内部的污物和堵塞物，确保阀门的畅通性。

T型三通卡套旋塞阀-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、T型三通卡套旋塞阀介绍二、T型三通卡套旋塞阀主要外形尺寸及连接尺寸DN L d1 d2 d3 b f H1 H2 c N-ФZ 150Lb1/2 108 35 60.5 89 11 2 68 150 300 4-15 3/4 117 43 70 98 11 2 73 155 300 4-15 1 127 51 79.5 108 12 2 80 160 300 4-15 11/4 140 64 89 117 13 2 85 180 350 4-15 11/2 165 73 98.5 127 15 2 95 190 400 4-15 2 178 92 120.5 152 16 2 110 200 500 4-19 21/2 190 105 139.5 178 18 2 125 220 500 4-193 203 127 152.5 190 19 2 130 230 500 4-194 229 157 190.5 229 24 2 155 380 / 8-195 254 186 216 254 24 2 175 460 / 8-226 267 216 241.5 279 26 2 185 520 / 8-228 292 270 298.5 343 29 2 225 580 / 8-22 10 330 324 362 406 31 2 260 620 / 12-25 12 356 381 432 483 32 2 300 680 / 12-25 300Lb1/2 140 35 66.5 95 15 2 75 150 300 4-15 3/4 152 43 82.5 117 16 2 91 155 300 4-19 1 165 51 89 124 18 2 95 160 300 4-19 11/4 178 64 98.5 133 19 2 100 180 350 4-19 11/2 190 73 114.5 156 21 2 120 190 400 4-22 2 216 92 127 165 23 2 125 200 500 8-19 21/2 241 105 149 190 26 2 140 220 500 8-223 283 127 168.5 210 29 2 155 230 500 8-224 305 157 200 254 32 2 185 380 / 8-225 381 186 235 279 35 2 200 460 / 8-226 403 216 270 318 37 2 220 520 / 12-228 419 270 330 381 42 2 257 580 / 12-25 10 457 324 387.5 445 48 2 300 620 / 16-25 12 502 381 451 521 51 2 340 680 / 16-25 600Lb1/2 165 35 66.5 95 22 7 82 150 300 4-15 3/4 190 43 82.5 118 23 7 98 155 300 4-19 1 216 51 89 124 25 7 102 160 300 4-19 11/4 229 64 98.5 133 28 7 108 180 350 4-19 11/2 241 73 114.5 156 30 7 128 190 400 4-222 292 92 127 165 33 7 135 200 500 8-19 21/2 330 105 149 190 36 7 155 220 500 8-223 356 127 168 210 39 7 165 230 500 8-224 432 157 216 273 45 7 208 380 / 8-255 508 186 266.5 330 527 245 460 / 8-296 559 216 292 356 557 265 520 / 12-298 660 270 349 419 63 7 300 580 / 12-32 10 787 324 432 508 71 7 355 620 / 16-35 12 838 381 489 559 74 7 390 680 / 20-35。

阀门的动作原理阀门是一种常见的流体控制装置，其主要原理是通过改变流体通道中的通量来控制液体或气体的流动。

阀门通过改变流体通道的截面积来调节流量，从而实现对流体的控制。

阀门的动作原理主要有以下几种：1. 膜片阀动作原理：膜片阀是一种常见的阀门类型，其动作原理是利用弹性膜片来控制流体的流量。

当阀门关闭时，弹性膜片与阀门座之间的密封面接触，从而阻断了流体的流动。

当阀门打开时，膜片会受到压力的作用而产生弯曲，在阀门座上形成一个流体通道，实现流体的流动。

2. 旋塞阀动作原理：旋塞阀是一种通过旋转阀芯来控制流体通道的阀门。

当阀芯与阀体之间的孔口对齐时，流体可以通过阀门，从而实现通道打开。

当阀芯旋转使孔口被阻挡，流体无法通过阀门，从而实现通道关闭。

3. 球阀动作原理：球阀是一种通过旋转球体来控制流体通道的阀门。

当球体旋转使孔口与阀门通道对齐时，流体可以通过阀门流动。

当球体旋转使孔口被阻挡时，流体无法通过阀门，从而实现通道关闭。

4. 蝶阀动作原理：蝶阀是一种通过旋转蝶板来控制流体通道的阀门。

蝶板位于阀门通道中，当蝶板与通道对齐时，流体可以通过阀门。

当蝶板旋转使通道被阻挡时，流体无法通过阀门，从而实现通道关闭。

5. 调节阀动作原理：调节阀是一种可以实时调节流量的阀门。

调节阀的动作原理是通过改变阀门开度来调节流体的通量。

调节阀通常包括阀门芯和阀门座两个部分，改变阀门芯和阀门座之间的通道截面积即可调节流量。

总结来说，阀门的动作原理主要包括通过弹性膜片、旋转阀芯、旋转球体、旋转蝶板等方式来改变流体通道的通量，从而实现对流体的控制。

不同类型的阀门有不同的动作原理，但都是通过改变流体通道的截面积来调节流量。

阀门在工业生产和生活中有广泛应用，常见的应用场景包括液压系统、供水系统、石油化工等领域。

旋塞阀的工作原理和作用
旋塞阀是一种新型的阀门，它具有体积小、重量轻、流通能力大、结构简单、启闭迅速，启闭力矩小等特点。

在管道上可以用作切断阀使用，也可以用作调节和节流阀使用。

旋塞阀可分为全通径旋塞阀和半通径旋塞阀两种，当旋开式旋塞阀的塞体时，塞体通道呈圆锥状，其内部有一个旋转轴，当旋开式旋塞阀的塞体时，塞体通道呈扁柱状。

半通径旋塞阀其内部没有旋转轴。

当管道中需要调节流量或压力时，可将塞体上的两个对称的蝶形螺母拆下，使两个蝶形螺母分别顶在塞体上的两个对称的圆孔上，用螺栓将二者拧紧，这样就可以通过旋转一周来改变流量。

半通径旋塞阀可用于调节介质的压力和流量。

当旋塞阀作调节或节流使用时，只需将阀杆向左或向右转动一定角度（一般为30度）就可以实现对流量的调节或节流。

旋塞阀属于一种特殊型式的截止阀。

其工作原理与截止阀相同。

但它与截止阀有本质的区别。

—— 1 —1 —。

感谢百度文库让我们在这里与你相见，您的下载就是我们最大的动力。

压力表旋塞阀的作用与用途压力表旋塞阀啊，就像是一个小小的守门员。

你想啊，在各种管道系统里，压力那可是到处跑的小怪兽。

而旋塞阀呢，就站在压力表和管道中间，它能控制压力的走向。

比如说，要是没有它，压力可能就会乱冲乱撞，直接冲向压力表，那压力表可受不了啊，就像一个小瘦子突然被一个大力士猛推，肯定得坏掉。

有了旋塞阀这个守门员，它就可以根据情况决定，什么时候让压力稳稳地走向压力表，让压力表能准确地测量出压力的数值。

再说说它的用途吧。

在很多工业场景里，这旋塞阀可太重要了。

像在炼油厂，那里面的管道里各种油在流动，压力的情况复杂得很。

旋塞阀就像是一个聪明的小助手，它保证压力表能正常工作，这样工作人员就能知道管道里的压力情况啦。

如果压力不正常，那就像是身体发烧了一样，是个危险的信号。

通过压力表显示的数值，工作人员就可以及时调整，就像给生病的管道治病一样。

在一些供水系统里也少不了它。

水在管道里流动的时候，压力也是有高有低的。

旋塞阀就确保压力表能准确告诉大家压力的情况。

要是压力太大，可能水管就会爆掉，那水就会到处流，就像一个调皮的孩子到处捣乱。

旋塞阀就能避免这种情况发生，让整个供水系统稳稳当当的。

而且啊，这个小旋塞阀还很耐用呢。

它就像一个坚韧的小战士，不管是高温的环境，还是有点潮湿的地方，它都能坚守岗位。

它不需要太多的照顾，就默默地做着自己的工作，保护着压力表，也保障着整个系统的安全。

你看，这么个小小的东西，作用和用途是不是超级厉害呀？第 1 页共 1 页。

压力表旋塞阀的作用与用途
咱先来说说它的作用吧。

你想啊，压力表是用来测量压力的，旋塞阀就像是它的小保镖。

它能控制压力的传递呢。

比如说，在一些设备里，压力有时候会不稳定，就像个调皮的小怪兽。

旋塞阀这个时候就可以挺身而出啦，它可以把压力调节得刚刚好，让压力表能够准确地显示出压力的数值。

要是没有旋塞阀在那把关呀，压力表可能就会被过高或者过低的压力弄得晕头转向，给出错误的信号，那就像一个人在大雾里迷失了方向一样。

再讲讲它的用途吧。

在工业的世界里，到处都有它的身影呢。

就像在那些大工厂里，有各种各样的管道，管道里的压力就像水流一样，需要被好好地管理。

旋塞阀就像是管道的小管家，把压力表和管道连接起来，让工人叔叔们能通过压力表知道管道里压力的情况。

这就好比我们在家里要知道水管里的水是不是正常流动一样重要呢。

而且呀，在一些小型的设备上，它也起着不可或缺的作用。

比如说一些小的液压设备，虽然它们个头不大，但是压力的控制可是很关键的。

旋塞阀就像是个小小的精灵，在压力表和设备之间搭起一座准确传递压力信息的桥。

如果没有它呀，这些小设备可能就不能好好工作啦，就像一个没有指挥的小乐队，乱了套。

它还能在一些特殊的环境下发挥作用呢。

比如说在有腐蚀性物质的地方，旋塞阀就像个坚强的小战士，保护着压力表不受腐蚀，让它能正常工作。

这就像我们在下雨天要打伞保护自己一样，旋塞阀就是压力表的伞呢。

所以说呀，压力表旋塞阀虽然看起来小小的，但是它的作用和用途可真是不容小觑呢。

它就像一个默默奉献的小助手，在压力测
量的世界里发挥着大大的能量。

旋塞阀原理
旋塞阀是一种用于控制流体流量的机械装置。

它是最常用的控制阀之一，可以控制流体流动方向、流量和压强。

它由旋塞、座管、阀体、簧片等组件构成，这些组件通过与阀门本体相关的轴和键锁定在一起。

旋塞阀所采用的原理：可以调节阀门内壁面上的流体介质中操作体（旋转轴）的角度以改变到入口处和出口处流体流量的大小。

旋塞阀的作用是通过旋塞旋转来改变流体在阀体内的流动方向，一般情况下，当旋塞逆时针旋转90度时，由调节阀门的止回阀杆的位置控制，一侧的流量受阻，另一侧的流量则可以在调节阀门控制的范围内自由流动。

当旋塞顺时针旋转时，可使原本受阻的一侧转变流量，而原本自由流动的一侧则受阻，从而改变流量的大小和方向。

旋塞阀的控制原理：旋塞阀所控制的流体流量取决于旋塞在阀体内的位置，其所控制的流量大小与旋塞在阀体内所形成的通道积水面积有关，当旋塞位于一侧，出口处的流量就会减小；而当旋塞位于另一侧，出口处的流量就会增大。

旋塞阀在流体系统中的应用：
旋塞阀的广泛应用于工业系统的控制中，如化工系统中的阀门控制、汽车系统中的油压控制、电力系统中的调负荷控制等。

而且它还可用于液压油管路和气阀管路系统中，其优点是可以控制非常复杂的流量，它也可以根据控制信号调整流量，这使得旋塞阀在工业控制中的应用更加丰富多样。

总之，旋塞阀是一种广泛使用的控制阀，它可以控制流体流动方
向、流量和压强，并且可以根据控制信号调整流量。

它的应用范围也很广泛，在液压油管路和气阀管路系统中都能得到应用，可以说旋塞阀在工业系统中发挥着举足轻重的作用。
