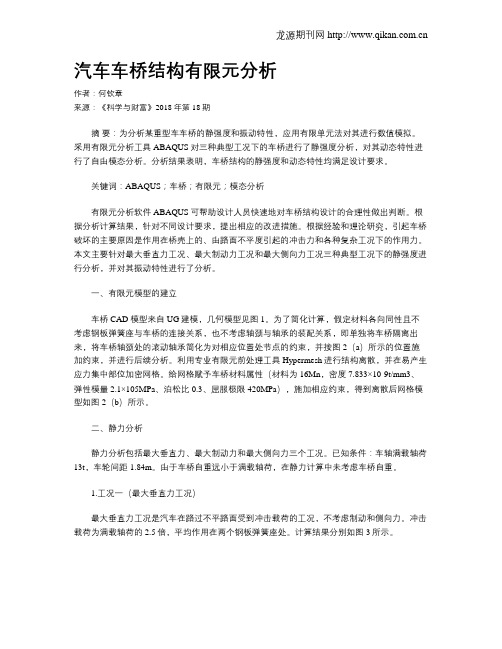

汽车车桥结构有限元分析作者：何钦章来源：《科学与财富》2018年第18期摘要：为分析某重型车车桥的静强度和振动特性，应用有限单元法对其进行数值模拟。

采用有限元分析工具ABAQUS对三种典型工况下的车桥进行了静强度分析，对其动态特性进行了自由模态分析。

分析结果表明，车桥结构的静强度和动态特性均满足设计要求。

关键词：ABAQUS；车桥；有限元；模态分析有限元分析软件ABAQUS可帮助设计人员快速地对车桥结构设计的合理性做出判断。

根据分析计算结果，针对不同设计要求，提出相应的改进措施。

根据经验和理论研究，引起车桥破坏的主要原因是作用在桥壳上的、由路面不平度引起的冲击力和各种复杂工况下的作用力。

本文主要针对最大垂直力工况、最大制动力工况和最大侧向力工况三种典型工况下的静强度进行分析，并对其振动特性进行了分析。

一、有限元模型的建立车桥CAD模型来自UG建模，几何模型见图1。

为了简化计算，假定材料各向同性且不考虑钢板弹簧座与车桥的连接关系，也不考虑轴颈与轴承的装配关系，即单独将车桥隔离出来，将车桥轴颈处的滚动轴承简化为对相应位置处节点的约束，并按图2（a）所示的位置施加约束，并进行后续分析。

利用专业有限元前处理工具Hypermesh进行结构离散，并在易产生应力集中部位加密网格。

给网格赋予车桥材料属性（材料为16Mn，密度7.833×10-9t/mm3、弹性模量2.1×105MPa、泊松比0.3、屈服极限420MPa），施加相应约束，得到离散后网格模型如图2（b）所示。

二、静力分析静力分析包括最大垂直力、最大制动力和最大侧向力三个工况。

已知条件：车轴满载轴荷13t，车轮间距1.84m。

由于车桥自重远小于满载轴荷，在静力计算中未考虑车桥自重。

1.工况一（最大垂直力工况）最大垂直力工况是汽车在路过不平路面受到冲击载荷的工况，不考虑制动和侧向力。

冲击载荷为满载轴荷的2.5倍，平均作用在两个钢板弹簧座处。

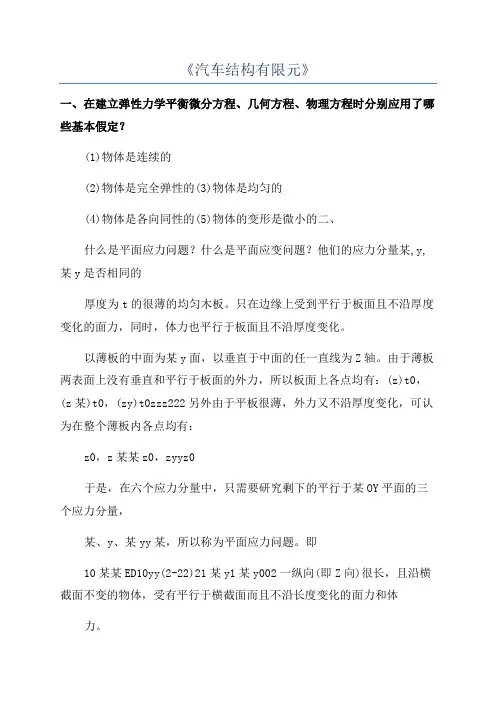

汽车结构有限元分析一：有限单元法的思想：从数学角度看，其基本设想是通过离散化的手段，将偏微分方程或者变分方程变换成代数方程求解。

从力学角度看，其基本思想是通过离散化的手段，将连续体划分成有限个小单元体，并使他们在有限个节点上相互连接。

在一定精度要求下，用有限个参数来描述每个单元的力学特性，整个连续体的力学特性可以认为是这些小单元体的力学特性综合，从而建立起连续体的力的平衡关系。

二：有限元方法的应用：整车及零部件的强度疲劳寿命分析；整车及零部件刚度分析；整车及零部件的模态分析；汽车NVH分析；整车碰撞安全性分析；设计优化分析；气动或者流场分析；热结构耦合分析。

三：汽车结构有限元分析的流程：1、将连续分割成有限大小的区域:，这些小区域即为有限单元，单元之间以节点相连。

2、选择节点的物理量，如位移、温度作为未知量，对每个单元假设一个简单的连续位移函数来近似模拟其唯一分布规律3、利用有限单元法的不同解法，如根据虚功原理建立每个单元的平衡方程，形成单元性质的矩阵方程。

4、将各个单元在组装成原来的整体区域，建立整个物体的平衡方程组，形成整体刚度矩阵。

5、引入边界条件，即约束处理，求解出节点上的未知数。

四：弹性小挠度薄板弯曲基本假设：1、变形前垂直于中面的法线在变形后仍是弹性曲面的法线。

2、板厚方向的位移沿板的厚度是不变的，与中面的ω一致。

五：总刚度矩阵的性质：1、对称性2、稀疏性3、带状分布4、奇异性证明∑X=0∑Y=0结构处于平衡【边界约束前具有1-4的性质约束后有1-3的性质】六：什么叫等参单元等参单元有何优点和特点等参数单元简称等参元就是对单元几何形状和单元内的参变量函数采用相同数目的节点参数和相同的形函数进行变换而设计出的一种新型单元。

优点1、形函数用局部坐标表示2、局部坐标与直角坐标变换通过几何参数表达3、坐标变换几何参数量与形函数节点参数数量相同4、各类等参数单元构造方法相同。

七：什么是模态分析模态分析是研究结构动力特性一种近代方法是系统辨别方法在工程振动领域中的应用。

车架有限元分析摘要车架是车辆的重要组成部分之一，是整个汽车的基体，承受着车辆所传递的包括来自路面与发动机的振动激励等车辆总成部件的多种复杂载荷。

因此，车架的优劣直接会影响到整个汽车性能的好坏，对其进行必要的研究和数据分析也就显得分外重要了。

而随着科学技术的进步，数据时代的到来，为车架的分析也带来了新的技术变化。

本文主要以有限元分析为主体，运用ANSYS软件对某车型的车架进行数据分析，施加适当的约束和载荷，校核该车架的强度和刚度，查看该车架的强、刚度能否满足要求。

在建模与数据分析阶段，分别运用两种不同的软件进行。

首先运用PRO/E[1]软件进行三维几何实体建模，然后运用ANSYS软件进行数据分析。

主要内容有：（1）选用某车型的小型汽车的车架，寻找和测量其主要的车型参数。

（2）运用PRO/E软件绘制该车架的三维模型。

（3）将PRO/E软件中的三维模型数据导入到需要进行数据分析的ANSYS软件中。

（4）运用ANSYS软件的有限元分析对该车架进行几何清理、网格划分、静态分析。

（5）分析得出结论，查看是否满足要求。

准备工作：因为要运用PRO/E软件建模和ANSYS软件进行有限元数据分析，所以PRO/E的建模方法、有限元理论及分析方法、ANSYS使用方法、PRO/E与ANSYS软件的无缝连接等都需要进行必要的技术掌握。

关键词：车架；PRO/E；有限元分析；ANSYS；静态分析Frame finite element analysisAbstractFrame is one of the important part of vehicle, is the base of the car, under the vehicle passing by including vibration excitation from road and engine components such as vehicle assembly of a variety of complex load. As a result, the merits of the frame will directly affect the entire car performance is good or bad, the necessary research and data analysis also appears particularly important. But with the progress of science and technology, the arrival of the age of the data, the analysis for the frame also brings new technology changes.In this paper, finite element analysis for the main, using ANSYS software for a certain kechuang frame for data analysis in project, applying the appropriate constraints and load, check the strength and stiffness of the frame, see the strong, the stiffness of the frame can meet the requirements.In modeling and data analysis phase, respectively using two different types of software. First using PRO/E software for 3 d geometry entity model, and then using ANSYS software for data analysis. The main contents are:(1) choose a kechuang small car frame of the project, to find and measuring of the models of its main parameters.(2) using PRO/E software rendering 3 d model of the frame.(3) the PRO/E software in the 3 d model data is imported into the need for data analysis in the ANSYS software.(4) using ANSYS software of finite element analysis of the frame geometry cleanup, meshing, static analysis.(5) the analysis conclusion, see whether meet the requirements.Preparation: because of using PRO/E software modeling and ANSYS software for finite element analysis of data, so the modeling method, the finite element theory and analysis method of PRO/E, ANSYS using method, using PRO/E seamless connection with ANSYS software and so on all need to master the necessary technology.Key words: frame; PRO/E; The finite element analysis; ANSYS; Static analysis目录第一章引言...............................................................................................................................................- 1 -1.1车架介绍......................................................................................................................................- 1 -1.2有限元分析法在车架中的研究应用以及研究现状 ..................................................................- 3 -1.3课题研究的意义和目的..............................................................................................................- 3 -1.4主要研究内容..............................................................................................................................- 4 - 第二章有限元分析软件介绍...................................................................................................................- 4 -2.1PRO/E简介....................................................................................................................................- 4 -2.1.1PRO/E主要特性................................................................................................................- 4 -2.2ANSYS简介....................................................................................................................................- 5 -2.2.1ANSYS技术种类................................................................................................................- 6 -2.2.2软件优势..........................................................................................................................- 6 -2.2.3ANSYS功能........................................................................................................................- 7 - 第三章车架有限元建模...........................................................................................................................- 8 -3.1 车架简化形式的建模................................................................................................................- 8 -3.2建立有限元车架模型..................................................................................................................- 9 - 第四章有限元分析.................................................................................................................................- 10 -4.1静力分析....................................................................................................................................- 10 -4.1.1静力分析基础................................................................................................................ - 11 -4.1.2建立车架静力学分析模型............................................................................................- 12 -4.1.3对导入到ANSYS后的车架模型进行网格划分 ............................................................- 12 -4.2载荷的处理................................................................................................................................- 15 -4.3悬架与部件连接的模拟............................................................................................................- 16 -4.3.1悬架的处理....................................................................................................................- 16 -4.3.2部件连接及相互作用的模拟 ........................................................................................- 17 -4.4静力分析工况及约束处理........................................................................................................- 17 -4.4.1满载弯曲工况加载........................................................................................................- 17 -4.4.2满载制动工况分析........................................................................................................- 23 -4.4.3满载转弯工况分析........................................................................................................- 25 - 第五章结束语.........................................................................................................................................- 27 - 附录.........................................................................................................................................................- 29 - 参考文献...................................................................................................................................................- 46 - 致谢.........................................................................................................................................................- 47 -引言- 1 -第一章 引言1.1车架介绍车架也称大梁，是汽车的基体，一般由两根纵梁和几根横梁组成，经由悬挂装置﹑前桥﹑后桥支承在车轮上。

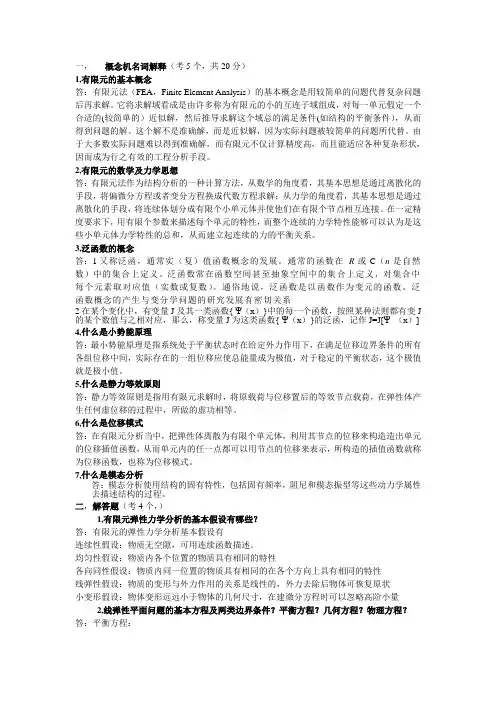

一，概念机名词解释（考5个，共20分）1,有限元的基本概念答：有限元法（FEA，Finite Element Analysis）的基本概念是用较简单的问题代替复杂问题后再求解。

它将求解域看成是由许多称为有限元的小的互连子域组成，对每一单元假定一个合适的(较简单的）近似解，然后推导求解这个域总的满足条件(如结构的平衡条件），从而得到问题的解。

这个解不是准确解，而是近似解，因为实际问题被较简单的问题所代替。

由于大多数实际问题难以得到准确解，而有限元不仅计算精度高，而且能适应各种复杂形状，因而成为行之有效的工程分析手段。

2,有限元的数学及力学思想答：有限元法作为结构分析的一种计算方法，从数学的角度看，其基本思想是通过离散化的手段，将偏微分方程或者变分方程换成代数方程求解；从力学的角度看，其基本思想是通过离散化的手段，将连续体划分成有限个小单元体并使他们在有限个节点相互连接。

在一定精度要求下，用有限个参数来描述每个单元的特性，而整个连续的力学特性能够可以认为是这些小单元体力学特性的总和，从而建立起连续的力的平衡关系。

3,泛函数的概念答：1又称泛函，通常实（复）值函数概念的发展。

通常的函数在R或C（n是自然数）中的集合上定义。

泛函数常在函数空间甚至抽象空间中的集合上定义，对集合中每个元素取对应值（实数或复数）。

通俗地说，泛函数是以函数作为变元的函数。

泛函数概念的产生与变分学问题的研究发展有密切关系2在某个变化中，有变量J及其一类函数{ Ψ（x）}中的每一个函数，按照某种法则都有变J 的某个数值与之相对应，那么，称变量J为这类函数{ Ψ（x）}的泛函，记作J=J[Ψ（x）] 4,什么是小势能原理答：最小势能原理是指系统处于平衡状态时在给定外力作用下，在满足位移边界条件的所有各组位移中间，实际存在的一组位移应使总能量成为极值，对于稳定的平衡状态，这个极值就是极小值。

5,什么是静力等效原则答：静力等效原则是指用有限元求解时，将原载荷与位移置后的等效节点载荷，在弹性体产生任何虚位移的过程中，所做的虚功相等。
