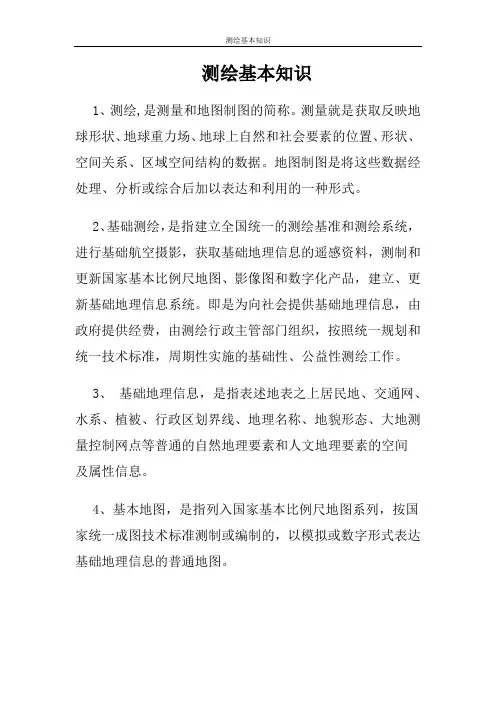

测绘基本知识1、测绘,是测量和地图制图的简称。
测量就是获取反映地球形状、地球重力场、地球上自然和社会要素的位置、形状、空间关系、区域空间结构的数据。
地图制图是将这些数据经处理、分析或综合后加以表达和利用的一种形式。
2、基础测绘,是指建立全国统一的测绘基准和测绘系统,进行基础航空摄影,获取基础地理信息的遥感资料,测制和更新国家基本比例尺地图、影像图和数字化产品,建立、更新基础地理信息系统。
即是为向社会提供基础地理信息,由政府提供经费,由测绘行政主管部门组织,按照统一规划和统一技术标准,周期性实施的基础性、公益性测绘工作。
3、基础地理信息,是指表述地表之上居民地、交通网、水系、植被、行政区划界线、地理名称、地貌形态、大地测量控制网点等普通的自然地理要素和人文地理要素的空间及属性信息。
4、基本地图,是指列入国家基本比例尺地图系列,按国家统一成图技术标准测制或编制的,以模拟或数字形式表达基础地理信息的普通地图。
5、基础测绘成果,是指实施基础测绘工作所得到的基础控制测量数据、基础航空影像、卫星遥感影像、基本地图、基础地理信息数据库等承载基础地理信息的测绘成果。
6、基础测绘设施,是指为实施基础测绘及实现基础测绘成果资源共享,用于开展基础地理信息的获取、处理、存储、传输、分发等工作的永久性测量标志、测绘仪器及作业装备,计算机软件、硬件及网络等基础设施。
7、大地基准,建立国家大地坐标系统和推算国家大地控制网中各点大地坐标的基本依据,它包括一组大地测量参数和一组起算数据,其中,大地测量参数主要包括作为建立大地坐标系依据的地球椭球的四个常数,即地球椭球赤道半径啊,地心引力常数GM,带球谐系数J2(由此导出椭球扁率f)和地球自转角度w,以及用以确定大地坐标系统和大地控制网长度基准的真空光速c;而一组起算数据是指国家大地控制网起算点(成为大地原点)的大地经度、大地纬度、大地高程和至相邻点方向的大地方位角。
8、大地水准面,是由静止海水面并向大陆延伸所形成的不规则的封闭曲面。
测绘规范及限差《工程测量规范》(GB50026─93)发布与实施时间:1993-03-26发布,1993-08-01实施,适用范围:城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产(运营)阶段的通用性测绘工作。
内容:控制测量、采用非摄影测量方法的1:500~1:5000比例尺测图、线路测量、绘图与复制、施工测量、竣工总图编绘与实测和变形测量。
《水利水电工程施工测量规范》(SL52─93)发布与实施时间:1993-06-25发布,1993-12-01实施适用范围:水利水电工程施工阶段的测量工作。
内容:控制测量、放样的准备与方法、开挖工程测量、立模与填筑放样、金属结构和机电设备安装测量、地下洞室测量、辅助工程测量、施工场地地形测量、疏浚及渠堤施工测量、竣工测量、施工期间的外部变形监测。
《建筑变形测量规程》(JGJ/T 8-97)发布与实施时间:1998年6月1日施行适用范围:工业与民用建筑物(包括构筑物)的地基基础、上部结构及其场地的各种沉降(包括上升)测量和位移测量。
《城市测量规范》(CJJ 8-99)发布与实施时间:1999-02-10发布,1999-07-01施行适用范围:城市规划、城市地籍管理和城市各项建设工程的勘测、设计、竣工以及城市管理的通用性测绘工作。
《全球定位系统城市测量技术规程》(CJJ 73-97)发布与实施时间:1997-04-25发布,1997-10-01施行适用范围:城市各等级控制网测量,城市地籍控制网测量和工程控制网测量。
当进行城市地形形变监测控制网测量时,可参照本规范执行。
《水利水电工程施工测量规范》(SL52─93)表1 光电测距附合(闭合)导线技术要求注:表中所列的技术要求,符合最弱点点位中误差不大于10mm(三、四等)和20mm(五等)1. 当导线网作为首级控制时,应布设成环形结点网,各导线环的长度不应大于表1中规定总长的0.7倍。
2. 加密导线,宜以直伸形状布设,附合于首级网点上。

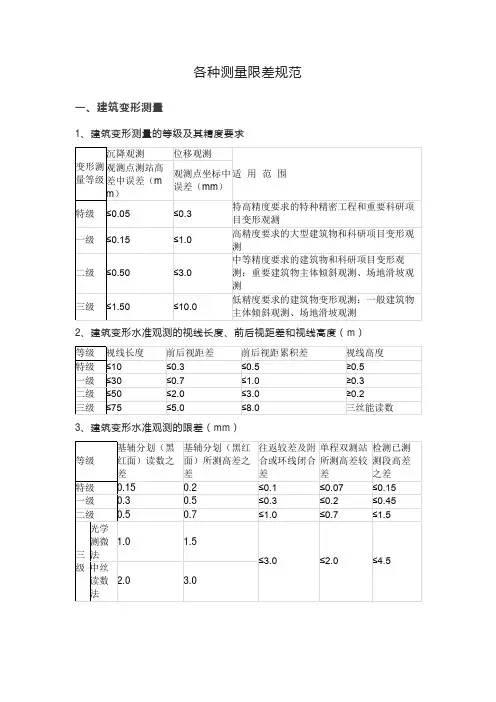

各种测量限差规范————————————————————————————————作者: ————————————————————————————————日期:ﻩ一、建筑变形测量1建筑变形测量的等级及其精度要求变形测量等级沉降观测位移观测适用范围观测点测站高差中误差(mm)观测点坐标中误差(mm)特级≤0.05≤0.3 特高精度要求的特种精密工程和重要科研项目变形观测一级≤0.15≤1.0 高精度要求的大型建筑物和科研项目变形观测二级≤0.50 ≤3.0 中等精度要求的建筑物和科研项目变形观测:重要建筑物主体倾斜观测、场地滑坡观测三级≤1.50≤10.0低精度要求的建筑物变形观测:一般建筑物主体倾斜观测、场地滑坡观测2 建筑变形水准观测的视线长度、前后视距差和视线高度(m)等级视线长度前后视距差前后视距累积差视线高度特级≤10≤0.3 ≤0.5 ≥0.5一级≤30≤0.7 ≤1.0≥0.3二级≤50 ≤2.0≤3.0≥0.2三级≤75≤5.0≤8.0 三丝能读数3建筑变形水准观测的限差(mm)等级基辅分划(黑红面)读数之差基辅分划(黑红面)所测高差之差往返较差及附合或环线闭合差单程双测站所测高差较差检测已测测段高差之差特级0.15 0.2 ≤0.1≤0.07≤0.15一级0.30.5 ≤0.3≤0.2≤0.45 二级0.5 0.7≤1.0≤0.7≤1.5三级光学测微法1.0 1.5≤3.0 ≤2.0 ≤4.5中丝读数法2.03.0I角对于特级水准观测的仪器不得大于10″,对于一二级水准观测仪器不得大于15″,铟瓦水准尺、尺垫。
二、城市测量规范1平面控制光电测距导线的主要技术指标等级城测导线城测平均边长工测导线工测平均边长测角中误差"测距中误城测导线相对闭合工测导线相对闭合测回数方位角闭J1 J2 DJ6长度(km)(km)长度(km)(km) 差mm 差差合差(")四等10.0 1.69.0 1.5≤±2.5 ±≤18≤1/40000≤1/350004 6 ±5一级3.6 0.30 4.0 0.5 ≤±5±≤15≤1/14000≤1/150002 4 ±10二级2.40.20 2.4 0.25≤±8±≤15≤1/10000≤1/100001 3 ±16三级1.5 0.121.2 0.1≤±12±≤15≤1/6000≤1/5000 1 2 ±24 n测站数边长测距观测要求及限差等级测距仪测回数往返总测回数一测回读数较差mm单程测回间数较差 mm备注四等ⅠⅡ1 1 24Ⅰ 5Ⅱ 10Ⅰ7Ⅱ15一测回是指照准目标一次4次读数一级Ⅱ 1 2 Ⅱ 10 Ⅱ15二、三级Ⅱ 1 1 Ⅱ 10 Ⅱ15测量方向观测法的各项限差(")仪器半测回归零差一测回归内2c较差差同一方向值各测回较差DJ1 6 9 6DJ2 8 13 9DJ6 18-- 242高程控制水准测量主要技术要求(mm)1千米高差中数偶然中误差1千米高差中数全中误差基辅分划或黑红面读数之差基辅分划、黑红面两次测高差之差往返较差及附合或环线闭合差单程双测站所测高差较差检测已测测段高差之差观测次数(工测)与已知点联测附合或环形≤±3≤±61.0/2.0 1.5/3.0平原、丘陵±12山区±15工测4≤±20往、返各一次铟瓦尺往一双面尺往一次≤±5≤±10 3.0 5.0平原、丘陵±20、山区±25工测64.0≤±30双面尺往、返各一次双面尺往一次≤±1530 单面尺往、返各一次单面尺往一次L—路线长度km,n—测站数水准仪视子准轴与水准管轴的夹角I,在作业前开始的第一周内每天测定一次,稳定后每隔15天测定一次。

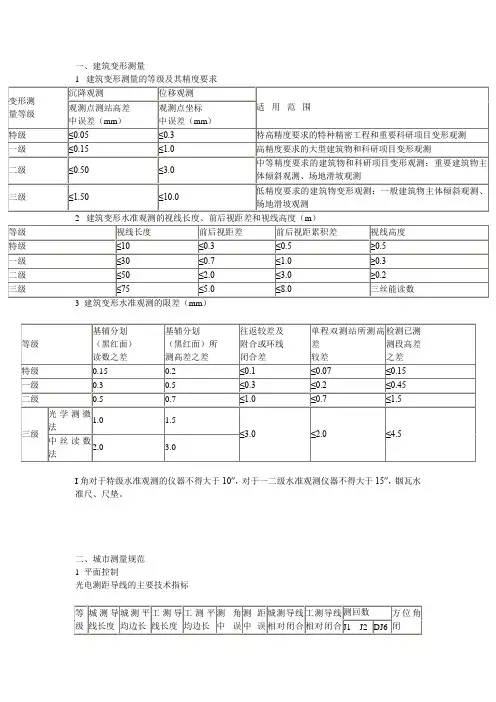

一、建筑变形测量I角对于特级水准观测的仪器不得大于10″,对于一二级水准观测仪器不得大于15″,铟瓦水准尺、尺垫。
二、城市测量规范1 平面控制光电测距导线的主要技术指标n测站数2 高程控制水准测量主要技术要求(mm)L—路线长度km,n—测站数水准仪视子准轴与水准管轴的夹角I,在作业前开始的第一周内每天测定一次,稳定后每隔15天测定一次。
二等测量I不大于15″,三、四等水准测量I不大于20″、尺垫。
水准观测的视线长度、前后视距差和视线高度(m)常规测图开阔地区每平方公里控制点密度(点/km2)光电测距图根导线测量要求图根光电测距极坐标法测量技术要求S为边长(km),H为基本等高距(m),D为测距边长(km),仪器和觇板高(棱镜中心高)精确量取至mm。
图根水准闭合差不得超过±40mm,山地千米超过16站时,不应超过±12mm。
简单计算配赋。
三、地下铁道、轻轨交通工程测量规范宜短于100米,2)精密导线点上只有两个方向时,按左、右角观测,左、右角平均值之和与360°的较差应小于4″。
3)在附合精密导线两端的GPS点上观测时,应联测两个高级方向,若只能观测到一个时,应增加测回数。
4)导线边应往返观测二个测回,每测回三次读数较差小于5mm,测回较差小于3mm,往返测平均值较差小于5mm。
5)气象数据每条边在一端测定一次。
精密导线按严密方法平差。
3 精密水准测量的观测方法:1 往测奇数站:后—前—前—后,2 返测奇数站:前—后—后--前偶数站:前—后—后--前。
偶数站:后—前—前—后。
三、铺轨基标测量1 一般规定1.1根据铺轨综合设计图,利用调整好的线路中线点或施工控制导线点和施工控制水准点测设铺轨基标,1.2铺轨基标测设时,应首先测设控制基标,后在控制基标间测设加密基标和道岔铺轨基标。
控制基标在直线段每120米设置一个。
曲线线路除曲线元素点设置控制基标外,还应每60米设置一个。
I角对于特级水准观测的仪器不得大于10″,对于一二级水准观测仪器不得大2、高程控制水准测量主要技术要求(mm)S为边长(km),H为基本等高距(m),D为测距边长(km),仪器和觇板三、地下铁道、轻轨交通工程测量规范1 精密导线测量主要技术要求n—为导线的角度个数,1)角度闭合差允许值wβ=±5,相邻边长不宜相差过三、铺轨基标测量1 一般规定1.1根据铺轨综合设计图,利用调整好的线路中线点或施工控制导线点和施工控制水准点测设铺轨基标。
1.2铺轨基标测设时,应首先测设控制基标,后在控制基标间测设加密基标和道岔铺轨基标。
控制基标在直线段每120米设置一个。
曲线线路除曲线元素点设置控制基标外,还应每60米设置一个。
加密基标在直线线路每隔6米,曲线每隔5米设置一个。
1.3铺轨基标一般设置在线路中线上,或按设计要求可设置在线路中线一侧,道岔铺轨基标一般设置在直股和曲股的两侧。
1.4铺轨基标标志按规范要求设计。
2 控制基标测量2.1 控制基标测量方法1)控制基标设置在线路中线上时,应在直线上采用截距法在曲线上采用偏角法测设。
2)控制基标设置在线路一侧时,可根据曲线要素点和控制基标与线路中线的关系,计算出其坐标后,直接按坐标测设。
3)也可先在线路中线上,测定设置控制基标位置的线路法线方向,然后在此方向上按控制基标与线路中线的距离确定控制基标位置。
2.2 控制基标埋设要求1)基标点埋设在结构底板上,采取有效的措施保证点位牢固,外型美观。
2)以±2mm的精度,调整基标标志螺杆到设计位置,并初步固定。
当控制基标埋设完成后,对其进行检测。
2.3控制基标检测的内容、方法与各项限差应满足下列要求:1)检查控制基标间夹角时,其左、右角各测二测回,左、右角平均值之和与360°较差小于5″,距离往返观测各二测回。
控制基标测设形式为等高等距。
2)直线段控制基标间的夹角与180°较差应小于8″,实测距离与设计距离较差应小于10mm,曲线段控制基标间夹角与设计值较差计算出的线路横向偏差应小于2mm,弦长测量值与设计值较差应小于5mm。
测绘规范及限差《工程测量规范》(GB50026─93)发布与实施时间:1993-03-26发布,1993-08-01实施,适用范围:城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产(运营)阶段的通用性测绘工作。
内容:控制测量、采用非摄影测量方法的1:500~1:5000比例尺测图、线路测量、绘图与复制、施工测量、竣工总图编绘与实测和变形测量。
《水利水电工程施工测量规范》(SL52─93)发布与实施时间:1993-06-25发布,1993-12-01实施适用范围:水利水电工程施工阶段的测量工作。
内容:控制测量、放样的准备与方法、开挖工程测量、立模与填筑放样、金属结构和机电设备安装测量、地下洞室测量、辅助工程测量、施工场地地形测量、疏浚及渠堤施工测量、竣工测量、施工期间的外部变形监测。
《建筑变形测量规程》(JGJ/T 8-97)发布与实施时间:1998年6月1日施行适用范围:工业与民用建筑物(包括构筑物)的地基基础、上部结构及其场地的各种沉降(包括上升)测量和位移测量。
《城市测量规范》(CJJ 8-99)发布与实施时间:1999-02-10发布,1999-07-01施行适用范围:城市规划、城市地籍管理和城市各项建设工程的勘测、设计、竣工以及城市管理的通用性测绘工作。
《全球定位系统城市测量技术规程》(CJJ 73-97)发布与实施时间:1997-04-25发布,1997-10-01施行适用范围:城市各等级控制网测量,城市地籍控制网测量和工程控制网测量。
当进行城市地形形变监测控制网测量时,可参照本规范执行。
《水利水电工程施工测量规范》(SL52─93)表1 光电测距附合(闭合)导线技术要求测距要求 等级附合(闭合)导线总长 (km) 平均 边长 (m) 测 角 中误差 ( 〞)测 距中误差(mm) 全长相对 闭合差 方位角 闭合差 ( 〞)测距仪 等 级 测回数三3.23.5 5.0 400 600 800 1.8 5 5 2 1:55000 1:60000 1:70000 ±3.6√n 2 2 1 2 2 2 四1.83.0 3.5 300 500 700 2.5 7 5 5 1:35000 1:45000 1:50000 ±5√n 3 2 2 2 2 2 五2.02.43.0200 300 5005 10 10 71:18000 1:20000 1:25000±10√n 3~4 3~4 32 2 2注:表中所列的技术要求,符合最弱点点位中误差不大于10mm(三、四等)和20mm(五等)1. 当导线网作为首级控制时,应布设成环形结点网,各导线环的长度不应大于表1中规定总长的0.7倍。
《测绘学基础》知识要点与习题答案-图文Crriculumarchitecture&anwertoe某ercieofFundamentalofGeomatic总学时数:测绘64;地信、规划48实验学时:12,计4次学分:6/4课程性质:专业基础课先修课程:高等数学,专业概论,概率统计学教学语言:双语教学考核方式:考试实习:3周计3学分平时成绩:20%(实验报告、提问、测验、课堂讨论及作业)1.课程内容测绘学基础是测绘科学与技术学科的平台基础课。
该分支学科领域研究的主要内容是小区域控制测量、地形图测绘与基本测绘环节的工程与技术,即:应用各类测绘仪器进行各种空间地理数据的采集包括点位坐标与直线方位测定与测设、地形图数字化测绘等外业工作和运用测量误差与平差理论进行数据处理计算、计算机地图成图等内业工作。
授课内容主要包括地球椭球与坐标系、地图分幅、空间点位平面坐标与高程及直线方位测定与测设、误差理论与直接平差、大比例尺地形图数字成图等基本理论与方法。
2.课程特色测绘学基础为测绘学科主干课程,为学生进一步学习以“3S”为代表的大地测量学、摄影测量学、工程测量学等专业理论与技术奠定基础。
同时,该课程本身也是测绘学的一门分支学科──地形测量学(TopographicalSurveying)。
该门课程具有理论、工程和技术并重、实践性强等特点,其教学水平和教学质量是衡量测绘学科教育水准的关键要素,实施多样化课堂教学,注重培养学生动手能力和创新能力,以达到国家级精品课的要求为建设目标。
3.课程体系测绘基本理论与测、绘、算基本功地球几何要素与地图基本知识小区域控制测量(点位和方位的确定方法)平面控制测量(导线测量为主)高程控制测量(几何水准和光电三角高程测量为主)角度测量(经纬仪、全站仪原理与使用)距离测量(视距、钢尺、测距仪原理与使用)高程测量(水准仪原理与使用、三角高程)测量误差基本理论与应用地形图数字化测绘与计算机成图地形图应用施工测量(测绘基本技术)第一章绪论Chapter1Introductory内容:⑴了解测绘学科的起源、发展沿革与分支学科的研究领域;⑵测绘学的任务与作用。

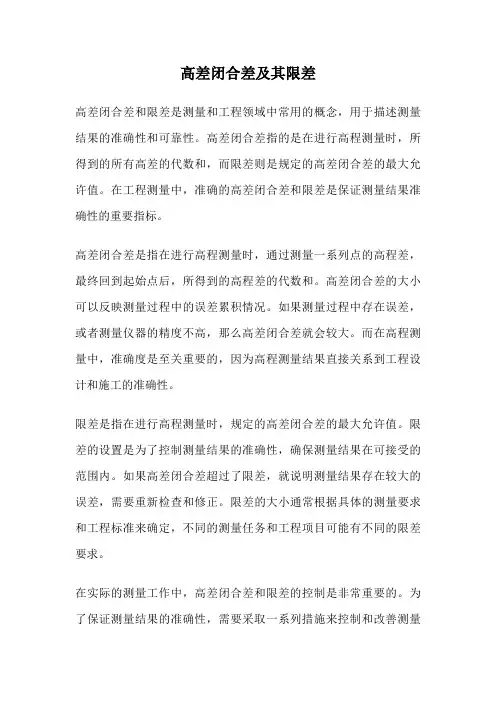

高差闭合差及其限差高差闭合差和限差是测量和工程领域中常用的概念,用于描述测量结果的准确性和可靠性。
高差闭合差指的是在进行高程测量时,所得到的所有高差的代数和,而限差则是规定的高差闭合差的最大允许值。
在工程测量中,准确的高差闭合差和限差是保证测量结果准确性的重要指标。
高差闭合差是指在进行高程测量时,通过测量一系列点的高程差,最终回到起始点后,所得到的高程差的代数和。
高差闭合差的大小可以反映测量过程中的误差累积情况。
如果测量过程中存在误差,或者测量仪器的精度不高,那么高差闭合差就会较大。
而在高程测量中,准确度是至关重要的,因为高程测量结果直接关系到工程设计和施工的准确性。
限差是指在进行高程测量时,规定的高差闭合差的最大允许值。
限差的设置是为了控制测量结果的准确性,确保测量结果在可接受的范围内。
如果高差闭合差超过了限差,就说明测量结果存在较大的误差,需要重新检查和修正。
限差的大小通常根据具体的测量要求和工程标准来确定,不同的测量任务和工程项目可能有不同的限差要求。
在实际的测量工作中,高差闭合差和限差的控制是非常重要的。
为了保证测量结果的准确性,需要采取一系列措施来控制和改善测量精度。
首先,需要选择合适的测量仪器和设备,确保其精度和稳定性。
其次,需要进行仔细的测量计划和布点设计,合理安排测量点的位置和顺序,以减小误差的累积。
此外,还需要进行精确的数据处理和分析,及时发现和纠正测量误差。
高差闭合差和限差是测量和工程领域中重要的概念,用于描述测量结果的准确性和可靠性。
通过控制高差闭合差和限差,可以保证测量结果的准确性,确保工程设计和施工的准确性。
在实际的测量工作中,需要采取一系列措施来控制和改善测量精度,以提高测量结果的准确性和可靠性。
只有通过严格控制高差闭合差和限差,才能保证测量结果的准确性,为工程项目的顺利进行提供可靠的数据支持。

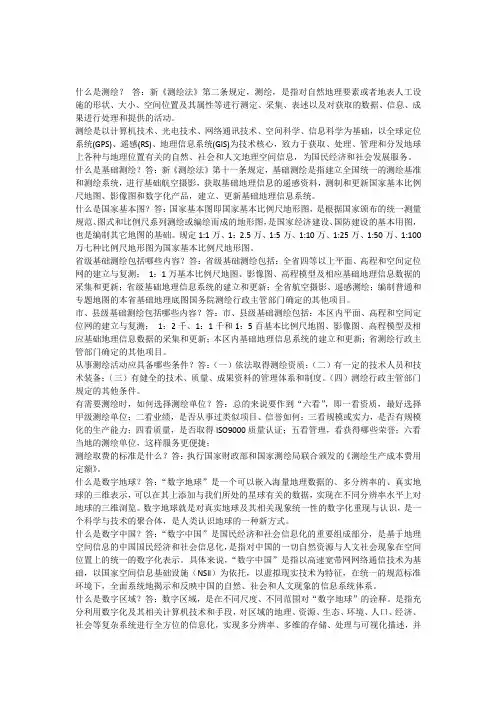

什么是测绘?答:新《测绘法》第二条规定,测绘,是指对自然地理要素或者地表人工设施的形状、大小、空间位置及其属性等进行测定、采集、表述以及对获取的数据、信息、成果进行处理和提供的活动。
测绘是以计算机技术、光电技术、网络通讯技术、空间科学、信息科学为基础,以全球定位系统(GPS)、遥感(RS)、地理信息系统(GIS)为技术核心,致力于获取、处理、管理和分发地球上各种与地理位置有关的自然、社会和人文地理空间信息,为国民经济和社会发展服务。
什么是基础测绘?答:新《测绘法》第十一条规定,基础测绘是指建立全国统一的测绘基准和测绘系统,进行基础航空摄影,获取基础地理信息的遥感资料,测制和更新国家基本比例尺地图、影像图和数字化产品,建立、更新基础地理信息系统。
什么是国家基本图?答:国家基本图即国家基本比例尺地形图,是根据国家颁布的统一测量规范、图式和比例尺系列测绘或编绘而成的地形图,是国家经济建设、国防建设的基本用图,也是编制其它地图的基础。
规定1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万、1:100万七种比例尺地形图为国家基本比例尺地形图。
省级基础测绘包括哪些内容?答:省级基础测绘包括:全省四等以上平面、高程和空间定位网的建立与复测;1:1万基本比例尺地图、影像图、高程模型及相应基础地理信息数据的采集和更新;省级基础地理信息系统的建立和更新;全省航空摄影、遥感测绘;编制普通和专题地图的本省基础地理底图国务院测绘行政主管部门确定的其他项目。
市、县级基础测绘包括哪些内容?答:市、县级基础测绘包括:本区内平面、高程和空间定位网的建立与复测;1:2千、1:1千和1:5百基本比例尺地图、影像图、高程模型及相应基础地理信息数据的采集和更新;本区内基础地理信息系统的建立和更新;省测绘行政主管部门确定的其他项目。
从事测绘活动应具备哪些条件?答:(一)依法取得测绘资质;(二)有一定的技术人员和技术装备;(三)有健全的技术、质量、成果资料的管理体系和制度。

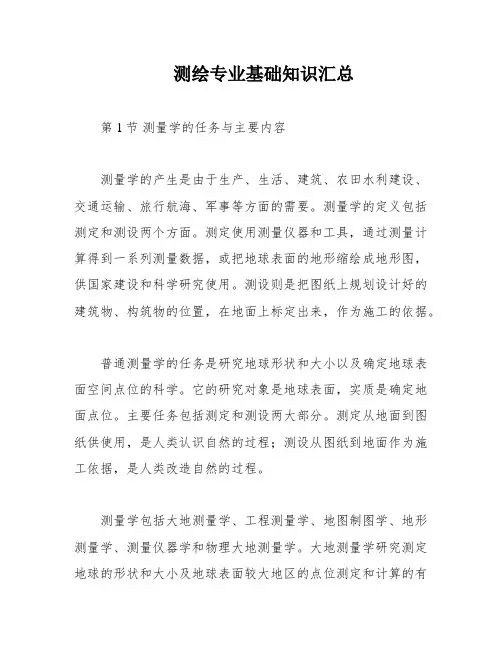

测绘专业基础知识汇总第1节测量学的任务与主要内容测量学的产生是由于生产、生活、建筑、农田水利建设、交通运输、旅行航海、军事等方面的需要。
测量学的定义包括测定和测设两个方面。
测定使用测量仪器和工具,通过测量计算得到一系列测量数据,或把地球表面的地形缩绘成地形图,供国家建设和科学研究使用。
测设则是把图纸上规划设计好的建筑物、构筑物的位置,在地面上标定出来,作为施工的依据。
普通测量学的任务是研究地球形状和大小以及确定地球表面空间点位的科学。
它的研究对象是地球表面,实质是确定地面点位。
主要任务包括测定和测设两大部分。
测定从地面到图纸供使用,是人类认识自然的过程;测设从图纸到地面作为施工依据,是人类改造自然的过程。
测量学包括大地测量学、工程测量学、地图制图学、地形测量学、测量仪器学和物理大地测量学。
大地测量学研究测定地球的形状和大小及地球表面较大地区的点位测定和计算的有关理论与方法的学科。
工程测量学研究测量和制图的理论和技术在工程建设中的应用。
地图制图学研究地图制图的理论和方法。
地形测量学研究将地球表面局部地区的地貌、地物测绘成地形图和编制地籍图的基本理论和方法。
测量仪器学研究测量仪器的制造、改进和创新的学科。
物理大地测量学研究地球的重力场的测量方法、分布情况及其应用的学科。
测量工作的基本原则包括控制测量、地形测量、施工放样和基本观测量(距离、角度、高差)。
在布局上,应由整体到局部;在精度上,应由高级到低级;在次序上,应先控制后细部。
测量工作的程序应由整体到局部,由高级到低级,先控制后细部。
测量工作的基本内容包括控制测量和碎部测量。
控制测量包括平面控制网和高程控制测量。
碎部测量则是确定地面点位的三个基本要素:距离(斜距、平距)、角度(水平角、垂直角)和高差(垂直距离)。
第二章水准测量高程测量是测定地面点高程的工作。
地面点的高程是指地面点沿铅垂线到大地水准面的距离。
水准测量是用水准仪进行高程测量的工作。
水准仪的主要功能是能指出一条水平视线。
常用规范、规程主要技术规定、要求汇总一、城市测量规范(CJJ 8——99)1. 城市平面控制测量1.1 坐标系统:1980西安坐标系或1954北京坐标系或城市坐标系。
1.2 城市平面控制网的等级划分:GPS网、三角网和边角结合网:依次为二、三、四等和一、二级;导线网:依次为三、四等和一、二、三级。
说明:⑴.导线网中结点与高级点间或结点与结点间的导线长度不应大于附合导线规定长度的0.7倍;⑵.当附合导线长度短于规定长度的1/3时,导线全长的绝对闭合差不应大于13cm;⑶.光电测距导线的总长和平均边长可放长至1.5倍,但其绝对闭合差不应大于26cm。
当附合导线的边数超过12条时,其测角精度应提高一个等级;⑷.导线相邻边长之比不宜超过1:3。
0d注:n为测站数。
⑴.凡超出以上规定限差的结果,均应进行重测。
重测应在基本测回完成后并对成果综合分析后再进行。
⑵.2C较差或各测回较差超限时,应重测超限方向并联测零方向。
因测回较差超限重测时,除明显孤值外,原则上应重测观测结果中最大和最小值的测回。
⑶.零方向的2C较差或下半测回的归零差超限,该测回应重测。
方向观测法一测回中,重测方向数超过方向总数的1/3时(包括观测三个方向有一个方向重测),该测回应重测。
⑷.采用方向观测法时,每站基本测回重测的方向测回数,不应超过全部方向测回总数的1/3,否则整站重测。
⑸.基本测回成果和重测成果,应载入记簿。
重测与基本测回结果不取中数,每一测回只取一个符合限差的结果。
⑹.因三角形闭合差、极条件、基线条件、方位角条件自由项超限而重测时,应进行认真分析择取有关测站整站重测。
注:1.往返较差应将斜距化算到同一水平面上方可进行比较;2. (a+b·D)为仪器标称精度。
2. 城市高程控制测量2.1 高程系统:1985国家高程基准或沿用1956年黄海高程系统。
2.2 城市高程控制测量方法与等级:水准测量和三角高程测量。
水准测量等级依次分为二、三、四等,首级高程控制不应低于三等水准。
测绘规范及限差《工程测量规范》(GB50026─93)发布与实施时间:1993-03-26发布,1993-08-01实施,适用范围:城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产(运营)阶段的通用性测绘工作。
内容:控制测量、采用非摄影测量方法的1:500~1:5000比例尺测图、线路测量、绘图与复制、施工测量、竣工总图编绘与实测和变形测量。
《水利水电工程施工测量规范》(SL52─93)发布与实施时间:1993-06-25发布,1993-12-01实施适用范围:水利水电工程施工阶段的测量工作。
内容:控制测量、放样的准备与方法、开挖工程测量、立模与填筑放样、金属结构和机电设备安装测量、地下洞室测量、辅助工程测量、施工场地地形测量、疏浚及渠堤施工测量、竣工测量、施工期间的外部变形监测。
《建筑变形测量规程》(JGJ/T 8-97)发布与实施时间:1998年6月1日施行适用范围:工业与民用建筑物(包括构筑物)的地基基础、上部结构及其场地的各种沉降(包括上升)测量和位移测量。
《城市测量规范》(CJJ 8-99)发布与实施时间:1999-02-10发布,1999-07-01施行适用范围:城市规划、城市地籍管理和城市各项建设工程的勘测、设计、竣工以及城市管理的通用性测绘工作。
《全球定位系统城市测量技术规程》(CJJ 73-97)发布与实施时间:1997-04-25发布,1997-10-01施行适用范围:城市各等级控制网测量,城市地籍控制网测量和工程控制网测量。
当进行城市地形形变监测控制网测量时,可参照本规范执行。
《水利水电工程施工测量规范》(SL52─93)表1 光电测距附合(闭合)导线技术要求注:表中所列的技术要求,符合最弱点点位中误差不大于10mm(三、四等)和20mm(五等)1. 当导线网作为首级控制时,应布设成环形结点网,各导线环的长度不应大于表1中规定总长的0.7倍。
2. 加密导线,宜以直伸形状布设,附合于首级网点上。
测绘规范及限差《工程测量规范》(GB50026─93)发布与实施时间:1993-03-26发布,1993-08-01实施,适用范围:城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产(运营)阶段的通用性测绘工作。
内容:控制测量、采用非摄影测量方法的1:500~1:5000比例尺测图、线路测量、绘图与复制、施工测量、竣工总图编绘与实测和变形测量。
《水利水电工程施工测量规范》(SL52─93)发布与实施时间:1993-06-25发布,1993-12-01实施适用范围:水利水电工程施工阶段的测量工作。
内容:控制测量、放样的准备与方法、开挖工程测量、立模与填筑放样、金属结构和机电设备安装测量、地下洞室测量、辅助工程测量、施工场地地形测量、疏浚及渠堤施工测量、竣工测量、施工期间的外部变形监测。
《建筑变形测量规程》(JGJ/T 8-97)发布与实施时间:1998年6月1日施行适用范围:工业与民用建筑物(包括构筑物)的地基基础、上部结构及其场地的各种沉降(包括上升)测量和位移测量。
《城市测量规范》(CJJ 8-99)发布与实施时间:1999-02-10发布,1999-07-01施行适用范围:城市规划、城市地籍管理和城市各项建设工程的勘测、设计、竣工以及城市管理的通用性测绘工作。
《全球定位系统城市测量技术规程》(CJJ 73-97)发布与实施时间:1997-04-25发布,1997-10-01施行适用范围:城市各等级控制网测量,城市地籍控制网测量和工程控制网测量。
当进行城市地形形变监测控制网测量时,可参照本规范执行。
全站仪水平轴不垂直于垂直轴之差(2C变动、I角变动)的测定(高、低两点间水平角的测定)仪器:GTS-701 观测者:马宝峰记录者:黄祥雄检查者:日期:2004-6-3 天气:晴成象:清晰全站仪水平轴不垂直于垂直轴之差(2C变动、I角变动)的测定(高、低点垂直角的测定)仪器:GTS-701 观测者:马宝峰记录者:黄祥雄检查者:日期:2004-6-3 天气:晴成象:清晰最后计算结果:水平轴不垂直于垂直轴之差i=[(c高-c低)·ctgɑ]/2=-2.3′视准轴误差C=[(c高-c低)·cosɑ]/2=3.4′《水利水电工程施工测量规范》(SL52─93)表1 光电测距附合(闭合)导线技术要求注:表中所列的技术要求,符合最弱点点位中误差不大于10mm(三、四等)和20mm(五等)1.当导线网作为首级控制时,应布设成环形结点网,各导线环的长度不应大于表1中规定总长的0.7倍。
一、建筑变形测量I角对于特级水准观测的仪器不得大于10″,对于一二级水准观测仪器不得大于15″,铟瓦水准尺、尺垫。
二、城市测量规1 平面控制光电测距导线的主要技术指标n测站数水准仪视子准轴与水准管轴的夹角I,在作业前开始的第一周每天测定一次,稳定后每隔15天测定一次。
二等测量I不大于15″,三、四等水准测量I不大于20″、尺垫。
图根光电测距极坐标法测量技术要求高)精确量取至mm。
图根水准闭合差不得超过±40mm,山地千米超过16站时,不应超过±12mm。
简单计算配赋。
1 精密导线测量主要技术要求不宜短于100米,2)精密导线点上只有两个方向时,按左、右角观测,左、右角平均值之和与360°的较差应小于4″。
3)在附合精密导线两端的GPS点上观测时,应联测两个高级方向,若只能观测到一个时,应增加测回数。
4)导线边应往返观测二个测回,每测回三次读数较差小于5mm,测回较差小于3mm,往返测平均值较差小于5mm。
5)气象数据每条边在一端测定一次。
精密导线按严密方法平差。
3 精密水准测量的观测方法:1 往测奇数站:后—前—前—后,2 返测奇数站:前—后—后--前偶数站:前—后—后--前。
偶数站:后—前—前—后。
1 一般规定1.1根据铺轨综合设计图,利用调整好的线路中线点或施工控制导线点和施工控制水准点测设铺轨基标,1.2铺轨基标测设时,应首先测设控制基标,后在控制基标间测设加密基标和道岔铺轨基标。
控制基标在直线段每120米设置一个。
曲线线路除曲线元素点设置控制基标外,还应每60米设置一个。
加密基标在直线线路每隔6米,曲线每隔5米设置一个。
1.3铺轨基标一般设置在线路中线上,或按设计要求可设置在线路中线一侧,道岔铺轨基标一般设置在直股和曲股的两侧。
1.4铺轨基标标志按规要求设计。
2控制基标测量2.1 控制基标测量方法1)控制基标设置在线路中线上时,应在直线上采用截距法在曲线上采用偏角法测设。
一、建筑变形测量I角对于特级水准观测的仪器不得大于10″,对于一二级水准观测仪器不得大于15″,铟瓦水准尺、尺垫。
二、城市测量规1 平面控制光电测距导线的主要技术指标n测站数边长测距观测要求及限差2 高程控制水准测量主要技术要求(mm)L—路线长度km,n—测站数水准仪视子准轴与水准管轴的夹角I,在作业前开始的第一周每天测定一次,稳定后每隔15天测定一次。
二等测量I不大于15″,三、四等水准测量I不大于20″、尺垫。
水准观测的视线长度、前后视距差和视线高度(m)常规测图开阔地区每平方公里控制点密度(点/km2)光电测距图根导线测量要求图根光电测距极坐标法测量技术要求图根三角高程测量技术要求S为边长(km),H为基本等高距(m),D为测距边长(km),仪器和觇板高(棱镜中心高)精确量取至mm。
图根水准闭合差不得超过±40mm,山地千米超过16站时,不应超过±12mm。
简单计算配赋。
地物点、地形点测距长度、点间距要求m三、地下铁道、轻轨交通工程测量规1 精密导线测量主要技术要求n—为导线的角度个数, 1)角度闭合差允许值wβ=±5,相邻边长不宜相差过大,个别边不宜短于100米,2)精密导线点上只有两个方向时,按左、右角观测,左、右角平均值之和与360°的较差应小于4″。
3)在附合精密导线两端的GPS点上观测时,应联测两个高级方向,若只能观测到一个时,应增加测回数。
4)导线边应往返观测二个测回,每测回三次读数较差小于5mm,测回较差小于3mm,往返测平均值较差小于5mm。
5)气象数据每条边在一端测定一次。
精密导线按严密方法平差。
6)全站仪分级标准L—路线往返测段或附合长度km,n—测站数3 精密水准测量的观测方法:1 往测奇数站:后—前—前—后,2 返测奇数站:前—后—后--前偶数站:前—后—后--前。
偶数站:后—前—前—后。
4精密水准观测视线长度、视距差、视线高的要求(m)5精密水准测量的测站观测限差(mm)三、铺轨基标测量1 一般规定1.1根据铺轨综合设计图,利用调整好的线路中线点或施工控制导线点和施工控制水准点测设铺轨基标,1.2铺轨基标测设时,应首先测设控制基标,后在控制基标间测设加密基标和道岔铺轨基标。
测绘规范及限差测绘规范及限差《工程测量规范》(GB50026─93)发布与实施时间:1993-03-26发布,1993-08-01实施,适用范围:城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产(运营)阶段的通用性测绘工作。
内容:控制测量、采用非摄影测量方法的1:500~1:5000比例尺测图、线路测量、绘图与复制、施工测量、竣工总图编绘与实测和变形测量。
《水利水电工程施工测量规范》(SL52─93)发布与实施时间:1993-06-25发布,1993-12-01实施适用范围:水利水电工程施工阶段的测量工作。
内容:控制测量、放样的准备与方法、开挖工程测量、立模与填筑放样、金属结构和机电设备安装测量、地下洞室测量、辅助工程测量、施工场地地形测量、疏浚及渠堤施工测量、竣工测量、施工期间的外部变形监测。
《建筑变形测量规程》(JGJ/T 8-97)发布与实施时间:1998年6月1日施行适用范围:工业与民用建筑物(包括构筑物)的地基基础、上部结构及其场地的各种沉降(包括上升)测量和位移测量。
《城市测量规范》(CJJ 8-99)发布与实施时间:1999-02-10发布,1999-07-01施行适用范围:城市规划、城市地籍管理和城市各项建设工程的勘测、设计、竣工以及城市管理的通用性测绘工作。
《全球定位系统城市测量技术规程》(CJJ 73-97)发布与实施时间:1997-04-25发布,1997-10-01施行适用范围:城市各等级控制网测量,城市地籍控制网测量和工程控制网测量。
当进行城市地形形变监测控制网测量时,可参照本规范执行。
全站仪水平轴不垂直于垂直轴之差(2C变动、I角变动)的测定(高、低两点间水平角的测定)仪器:GTS-701 观测者:马宝峰记录者:黄祥雄检查者:日期:2004-6-3 天气:晴成象:清晰度盘位置照准点读数2C (L-R±180°)-1/2[L+(R±180°)]角度盘左(L)盘右(R)0°(顺)1高点0° 00′00 ′′00′′00180°00 ′06′′07′′06′′-6°′′′0 00 03°′′′1 2低点359 59 595959180°00 ′05′′06′′06-7 0 00 0430°1高点29 59 595959210°00 ′06′′07′′07-8 0 00 040 2低点30 00 010101210°00 ′08′′07′′08-7 0 00 0460°1高点60 00 0000240°00 ′08′′07′′08-8 0 00 040 2低点60 00 010101240°00 ′07′′08′′08-7 0 00 0490°(逆)1高点90 00 01011270°00 ′06′′07′′08-7 0 00 04-1 2低点90 00 020101270°00 ′06′′07′′08-6 0 00 03120°1高点120 00 0000300°00 ′06′′05′′06-6 0 00 030 2低点120 00 010101300°00 ′07′′06′′07-6 0 00 03150°1高点150 000001330° 00 ′07′′07′′07-7 0 00 04-1 2低点150 00010101330° 00 ′07′′07′′07-6 0 00 03C高=(∑(L-R)高)/2n=(-6-8-8-7-6-7)/2*6=-3.5C低=(∑(L-R)低)/2n=(-7-7-7-6-6-6)/2*6=-3.25全站仪水平轴不垂直于垂直轴之差(2C变动、I角变动)的测定(高、低点垂直角的测定)仪器:GTS-701 观测者:马宝峰记录者:黄祥雄检查者:日期:2004-6-3 天气:晴成象:清晰照准点测回读数指标差垂直角盘左盘右186°48′10′′11′′10273°12′07′′06′′06′′8°′′′3 11 58高点286 48 101010273 12 080708 9 3 11 59 386 48 121112273 12 091010 11 3 11 59中数 3 11 59低点193 14 3939 39266 45 3231 32 6 -3 14 33293 14 393939266 45 303130 4 -3 14 35393 14 403940266 45 293030 5 -3 14 35中数-3 14 34α=3°11′59′′+|-3°14′34′′|=3°13′16.5′′最后计算结果:水平轴不垂直于垂直轴之差i=[(c高-c低)·ctgɑ]/2=-2.3′视准轴误差C=[(c高-c低)·cosɑ]/2=3.4′《水利水电工程施工测量规范》(SL52─93)表1 光电测距附合(闭合)导线技术要求等级附合(闭合)导线总长(km)平均边长(m)测角中误差( 〞)测距中误差(mm)全长相对闭合差方位角闭合差( 〞)测距要求测距仪等级测回数三3.23.55.04006008001.85521:550001:600001:70000±3.6√n221222四1.83.03.53005007002.57551:350001:450001:50000±5√n322222五2.02.43.02003005005101071:180001:200001:25000±10√n3~43~43222注:表中所列的技术要求,符合最弱点点位中误差不大于10mm(三、四等)和20mm(五等)1.当导线网作为首级控制时,应布设成环形结点网,各导线环的长度不应大于表1中规定总长的0.7倍。
测绘技术中的常见误差及解决方法导言测绘技术是一门关于地理空间数据采集、处理和分析的学科,广泛应用于土地利用规划、基础设施建设和自然资源管理等领域。
然而,在测绘过程中,常常会出现一些误差,影响测绘结果的准确性和可靠性。
本文将探讨测绘技术中的常见误差及解决方法。
常见误差一:人为操作误差人为操作误差是测绘过程中最常见的误差之一。
例如,操作员不准确地操作测量仪器或工具,或者存在主观判断和个人经验的干扰,都可能导致误差的产生。
为了解决人为操作误差,我们可以采取以下措施:1. 培训和提高操作员的技能水平:通过培训和教育,提高操作员的技能和专业知识水平,减少操作误差的发生。
2. 标准化操作过程:建立统一的操作规范和流程,明确各项操作步骤和要求,降低主观操作的干扰。
3. 引入自动化和数字化技术:利用现代科技手段,尽可能减少人为操作的介入,降低操作误差的概率。
常见误差二:仪器误差仪器误差是另一个常见的测绘误差来源。
测量仪器的不准确性和精度限制了测绘数据的质量。
为了解决仪器误差,我们可以采取以下措施:1. 定期校准仪器:校准仪器是消除仪器误差的关键一步。
定期检验和校准测量仪器,确保其准确性和可靠性。
2. 选择合适的测量仪器:不同的测量任务有不同的仪器要求。
根据实际需要,选择适合的仪器,提高测量的准确性。
3. 实施多次测量取平均值:多次测量取平均值可以减小仪器误差对结果的影响。
通过重复测量并取平均值,减少仪器误差的影响。
常见误差三:环境条件误差环境条件误差是指测量过程中环境条件的变化导致的误差。
例如,温度、湿度、大气压等因素的变化影响了测量数据的精确性。
为了解决环境条件误差,我们可以采取以下措施:1. 控制环境条件:在测量过程中,尽量控制环境条件的波动范围。
例如,可以在恒温室中进行测量,减小温度变化的影响。
2. 记录环境参数:测量过程中,记录并监测环境参数的变化。
在数据处理过程中,对环境参数进行校正和修正,以减小环境条件误差的影响。
测绘基础常识1、什么是测绘测绘是测量和地图制图的统称。
测绘科学研究的对象主要是地球的形状、大小和地球表面的各种固定物体的几何形状和空间位置。
2、什么是 3S 技术全球定位系统 (GPS) 、遥感(RS )和地理信息系统(GIS )。
3、什么是 4D 技术数字高程模型 (DEM) 、数字正射影像(DOM )、数字线划图 (DLG) 和数字栅格图 (DRG) 。
4、什么是地形图。
地形图是按一定比例,经过综合取舍,在图纸上按规定的符号和一定的表示方法描绘地物、地貌平面位置和高程的正射投影图。
5、什么是正射投影所谓正射投影,也叫等角投影,就是将地面点沿铅垂线投影到投影面上,并使投影前后图形的角度保持不变。
6、什么是地图按一定比例,有选择的在平面上表示地球上若干现象的图称为地图。
7、什么叫做水准面我们将水在静止时的表面叫做水准面。
8、什么叫做大地水准面水准面有无穷多个,其中一个与平均海水面重合并延伸到大陆内部的水准面叫做大地水准面。
9、什么叫地球椭球体人们经过长期精密测量,发现大地体接近于一个两级稍扁的旋转椭球体,这个与大地形状和大小十分接近的旋转椭球体,我们称为地球椭球体。
地球的形状和大小1、什么是地球的扁率?是多少?扁率 = (长半径—短半径) / 长半径国际 1: 289.2572、地球的半径如何计算,是多少?R=1/3( 长半径 + 长半径 + 短半径 ) ≈ 6371 ㎞3、我国的大地原点设在什么地方?我国新的大地原点设在陕西省泾阳县永乐镇。
测量坐标系的概念1、什么是地理坐标,地理坐标又分为哪两类?用经纬度表示地面点位置的球面坐标称为地理坐标。
地理坐标又分为两类;即天文坐标和大地坐标。
以大地水准面和铅垂线为依据建立起来的坐标系统称为天文坐标;以参考椭球面及其法线为依据建立起来的坐标系统称为大地坐标。
2、什么是首子午面?国际上公认通过英国格林尼治天文台的子午面,称为首子午面或者起始子午面。
3、什么是首子午线?首子午面与参考椭球面的交线称为首子午线,或称起始子午线、起始经线,亦称本初子午线。
测绘规范、限差及基础知识字体: 小中大| 打印发布: 作者: 佚名来源: 本站原创查看: 1094次评论: 0条好评: 0分测绘规范及限差《工程测量规范》(GB50026─93)发布与实施时间:1993-03-26发布,1993-08-01实施,适用范围:城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产(运营)阶段的通用性测绘工作。
内容:控制测量、采用非摄影测量方法的1:500~1:5000比例尺测图、线路测量、绘图与复制、施工测量、竣工总图编绘与实测和变形测量。
《水利水电工程施工测量规范》(SL52─93)发布与实施时间:1993-06-25发布,1993-12-01实施适用范围:水利水电工程施工阶段的测量工作。
内容:控制测量、放样的准备与方法、开挖工程测量、立模与填筑放样、金属结构和机电设备安装测量、地下洞室测量、辅助工程测量、施工场地地形测量、疏浚及渠堤施工测量、竣工测量、施工期间的外部变形监测。
《建筑变形测量规程》(JGJ/T 8-97)发布与实施时间:1998年6月1日施行适用范围:工业与民用建筑物(包括构筑物)的地基基础、上部结构及其场地的各种沉降(包括上升)测量和位移测量。
《城市测量规范》(CJJ 8-99)发布与实施时间:1999-02-10发布,1999-07-01施行适用范围:城市规划、城市地籍管理和城市各项建设工程的勘测、设计、竣工以及城市管理的通用性测绘工作。
《全球定位系统城市测量技术规程》(CJJ 73-97)发布与实施时间:1997-04-25发布,1997-10-01施行适用范围:城市各等级控制网测量,城市地籍控制网测量和工程控制网测量。
当进行城市地形形变监测控制网测量时,可参照本规范执行。
《水利水电工程施工测量规范》(SL52─93)表1 光电测距附合(闭合)导线技术要求注:表中所列的技术要求,符合最弱点点位中误差不大于10mm(三、四等)和20mm(五等)1. 当导线网作为首级控制时,应布设成环形结点网,各导线环的长度不应大于表1中规定总长的0.7倍。
测绘规范、限差及基础知识
字体: 小中大| 打印发布: 作者: 佚名来源: 本站原创查看: 1094 次评论: 0条好评: 0 分

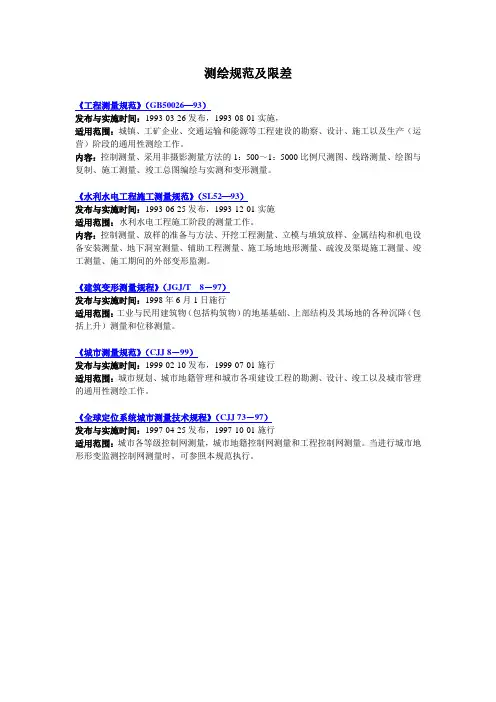

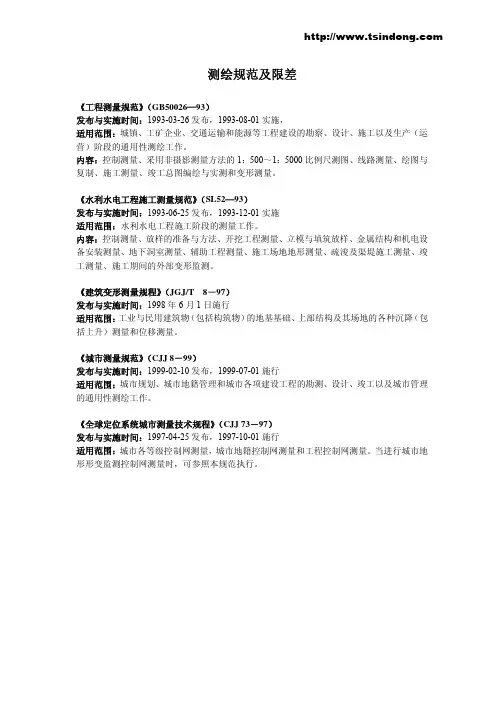

测绘规范及限差
《工程测量规范》(GB50026-93 )
发布与实施时间:1993-03-26 发布,1993-08-01 实施,适用范围:城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产(运营)阶段的通用性测绘工作。
内容:控制测量、采用非摄影测量方法的 1 : 500〜1: 5000比例尺测图、线路测量、绘图与复制、
施工测量、竣工总图编绘与实测和变形测量。
《水利水电工程施工测量规范》(SL52-93 )
发布与实施时间:1993-06-25 发布,1993-12-01 实施适用范围:水利水电工程施工阶段的测量工作。
内容:控制测量、放样的准备与方法、开挖工程测量、立模与填筑放样、金属结构和机电设备安装测量、地下洞室测量、辅助工程测量、施工场地地形测量、疏浚及渠堤施工测量、竣工测量、施工期间的外部变形监测。
《建筑变形测量规程》(JGJ/T 8-97)
发布与实施时间:1998年6月1日施行
适用范围:工业与民用建筑物(包括构筑物)的地基基础、上部结构及其场地的各种沉降(包括上升)测量和位移测量。
城市测量规范》(CJJ 8 -99)
发布与实施时间:1999-02-10 发布,1999-07-01 施行
适用范围:城市规划、城市地籍管理和城市各项建设工程的勘测、设计、竣工以及城市管理的通用性测绘工作。
《全球定位系统城市测量技术规程》(CJJ 73 -97)
发布与实施时间:1997-04-25 发布,1997-10-01 施行
适用范围:城市各等级控制网测量,城市地籍控制网测量和工程控制网测量。
当进行城市地形形变监测控制网测量时,可参照本规范执行。
《水利水电工程施工测量规范》(SL52-93 )
1.当导线网作为首级控制时,应布设成环形结点网,各导线环的长度不应大于表1中规定总长的
0.7 倍。
2.加密导线,宜以直伸形状布设,附合于首级网点上。
各导线点相邻边长不宜相差过大。
表2 水平角方向观测法技术要求
注:当观测方向的垂直角大于出0时,按相邻测回同方向进行比较,其差值仍应符合上表规定。
一、水平角观测误差超限时,应在原位置上进行重测,并符合下列规定:
(1)上半测回归零差或零方向2c超限,该测回应立即重测,但不计重测测回数。
(2)同测回2c较差或各测回同一方向值较差超限,可重测超限方向(应联测原零方向)。
测回中,重测方向数,超过测战方向总数的1/3时,该测回应重测。
(3)因测错方向、读错、记错、气泡中心位置偏移超过一格或个别方向临时被挡,均可随时进行重测。
、观测手簿的记录、检查和观测数据的划改,应遵守下列规定:
(1)、水平角观测的秒值读、记错误,应重新观测,度分读、记错误可在现场更正。
但同一方向 盘左、盘右不得同时更改相关数字。
(2) 、天顶距观测中,分的读数在各测回中不得连环更改。
(3) 、距离测量中,每测回开始要读、记完整的数字,以后可读、记尾数。
厘米以下数字不得划 改。
米和厘米部分的读、记错误,在同一距离的往返测量中,只能划改一次。
三、水平角观测结束后,其测角中误差按下列公式计算:
导线(网)测角中误差的计算方法分两种情况:
(1)、按左、右角闭合差计算: _____________
□
其中: ................... 左、右角之和 3600与之差
___________ 一…附合导线(或闭合导线)的方向角闭合差;
N ...... 附合导线或闭合导线环的个数
等级 观测方向值(")
改正数
边长坐标值(mm )
方位角值(")
方向(“)
长度(mm )
二
0.01
0.01 0.1 0.1 0.01
(1-1)
(2 )、按导线方位角闭合差计算: — (1-2)
三角形个数或计算 的测站数
中误差。
等级
1 二
三
四
五
仪器型号
DS05
| DS1
DS1
DS3
DS3
DS3
视线长度(m ) | | <60 |
Ld
<100
<75
<80
<100
前后视距差(m )
| 1 <1.0
<2.0
1 <3.0
大致相等
前后视距差累积差(m )
<3.0
<5.0
<10.0
—
注:n 为水准路线单程测站数,每公里多于 16站,按山地计算闭合差限差;
为每Km 高程测量高差中数的全
同。
表6光电测距三角高程测量的技术要求
《工程测量规范》(GB50026-93 )( 1993-03-26发布,1993-08-01实施)
表7 导线测量的主要技术要求
注:1表中n为测站数;
2.测区测图的最大比例尺为1: 1000时,一、二、三级导线的平均边长及总长可适当放长,但最大长度不应大于表中规定的2倍。
3.导线平均边长较短时,应控制导线边数,但不得超过表 5 - 1相应等级导线长度和平均边长算得的边数;当导线长度小于表5 - 1规定长度的1/3时,导线全长的绝对闭合差不应大于13cm。
4.导线宜布设成直伸形状,相邻边长不宜相差过大。
当附合导线长度超过规定时,应布设成结点网形。
结点与结点、结点与高级点之间的导线长度,不应大于表5- 1中规定长度的0.7倍。
当导线网用作首级控制时,应布设成环形网,网内不同环节上的点不宜相距过近。
注:当观测方向的垂直角大于±3o时,该方向2倍照准差的变动范围,可按相邻测回同方向进行比较。
表9 内业计算中数字取值精度的要求
表10 水准测量的主要技术要求
注:n为水准路线单程测站数,每公里多于16站,按山地计算闭合差限差,为每Km高程测量高差中数的全中误差。
二等水准视线长度小于20m时,其视线高度不应低于0.3m
表12 电磁波测距三角高程测量的技术要求
注:D为平距,以公里记
地形测量:
注:对于精度要求较低的专用地形图,可按小一级比例尺地形图的规定进行测绘或利用小一级比例尺地形图放大成图。
地形类别划分,应根据地面倾角(a)大小确定,并应符合下列规定:
平坦地:a<3 '
丘陵地:3 •< a<10 '
山地:10 •< a<25 '
高山地:a>25 •
表14-1 一般地区解析图根点的个数
丘陵地 0.5
1
2 5
山地 1 1 2
5
咼山地 1 2 2 5
注:1、同一城市或测区的同一比例尺地形图,宜采用一种基本等高距。
此时不同地形类别的等高线 插求点高程精度要求,可按相应的地形类别应采用的基本等高距分别推算; 2、同一幅图不得采用两种基本等高距。
表15图根导线测量的主要技术要求
导线长度 (m )
边长
DJ6
测回数
测角中误差(") 方位角闭合差(")
相对闭合差(")
一般
首级控制
一般
首级控制
V 1.5H
a
<M
1
30
20
<1/2000
60
—
40
注:M 为测图比例尺的分母,H 为测图最大视距,n 为测站数; 隐蔽或施测困难地区导线相对闭合差可放宽,但不应大于 1/1000
表16图根支导线(极坐标)平均边长及边数
表17 图根经纬仪三角测量的主要技术要求
测图比例尺 1:500 1:1000 1:2000 1:5000
为等高距(m )边长大于400m 时,应考虑地球曲率和折光差 的影响。
《城市测量规范》(CJJ 8 — 99)( 1999-7-01实施) 表18 — 2 导线测量水平角观测技术要求
等级
测角中误差(")
测回数
1方位角闭合差(-
DJ1 DJ2
DJ6
三等
<± 1.5
8
12
注:S 为边长,
表18-1 光电测距导线的主要技术要求
注:n为测站数
注:当观测方向的垂直角大于±3o时,该方向2倍照准差的变动范围,可按相邻测回同方向进行比较, 手簿中注明。
表18 -4
垂直角测回差"
10
15 | 15 I I 25
15 25
指标差较差"1 1 1
等级
往(返)测距离
总和(Km)
往返测距离中数
(Km)
各测站高差
(mm)
往(返)测高差
总和(mm)
往(返)测高差
中数(mm)
高程(mm)
二等
0.01 0.1 0.01 0.01 0.1 0.1
三等
0.01 0.1 0.1 1.0 1.0 1.0
四等
0.01 0.1 0.1 1.0 1.0 1.0
表20 地形图的基本等高距(m)
插求点高程精度要求,可按相应的地形类别应采用的基本等高距分别推算;2、同一幅图不得采用两种基本等咼距。
表21-1 图根光电测距导线测量的技术要求。
