第六章 土坡稳定性分析

土坡稳定分析随着工业和城市化进程的加快，土地利用的需求不断增加。

然而，在土地利用过程中，土坡的稳定性往往成为一个重要的问题。

土坡的稳定性分析是评估土坡在不同外力作用下的破坏潜势，帮助我们制定合理的土坡保护和加固措施。

本文将对土坡的稳定性分析进行讨论和探究。

一、土坡的定义和特点土坡是指土地表面自然或人为构筑的斜坡地形。

土坡的特点是地势较陡，地表由土壤、岩石等松散覆盖物构成。

土坡的稳定性可以通过分析斜坡的坡度、坡高、坡面形状、土壤类型、地下水位、降雨等因素进行评估。

二、土坡稳定性分析的基本原理土坡的稳定性分析首先需要确定土坡的受力情况，包括自重和外力的作用。

自重是指土体本身由于地心引力产生的作用力，外力包括风力、地震、降雨等因素引起的外力作用。

其次，需要考虑土坡材料的抗剪强度和抗压强度，这两个参数是判断土坡稳定性的关键。

三、土坡稳定性分析的方法根据土坡的不同特性和现场条件，可以采用不同的方法进行稳定性分析。

常用的方法包括平衡法、极限平衡法和数值模拟法。

平衡法是最简单也是最常用的土坡稳定性分析方法。

它基于土坡处于平衡状态的假设，通过坡面上各点受力平衡方程的计算，判断土坡是否存在破坏的倾向。

极限平衡法是一种较为精确的土坡稳定性分析方法。

它考虑到土坡在破坏前存在最大抗剪强度边界的概念，通过确定可能出现破坏的最不利滑动面，计算其稳定性系数，并与规定的安全系数进行比较，判断土坡的稳定性。

数值模拟法是一种基于计算机模拟的土坡稳定性分析方法。

使用数值模拟软件，建立土坡的几何模型和物理模型，模拟不同荷载条件下土坡的变形和破坏过程，得出土坡的稳定性评估结果。

四、土坡稳定性分析的影响因素土坡的稳定性受多个因素的影响，主要包括土体的物理力学性质、地下水位、降雨和外力作用等。

1. 土体的物理力学性质：土壤的密实度、粘聚力、内摩擦角等参数直接影响土坡的抗剪强度，这些参数可通过室内试验获得。

2. 地下水位：地下水的上升会增加土壤的重量和水力压力，从而对土坡稳定性产生不利影响。

土坡稳定性分析
土坡稳定性分析是评估土坡在自然力或人工力作用下是否能维持稳定的一种工程技术手段。

在工程施工中，土坡的稳定性是非常重要的，一旦发生滑坡或崩塌等灾害，将对施工进度和安全造成严重影响。

因此，进行土坡稳定性分析可以有效地提前预防和解决土坡问题，确保工程施工的顺利进行。

土坡稳定性分析一般包括以下几个步骤：
1.野外调查：通过对土坡进行实地勘查，包括土壤的类型、坡度、坡面形态等方面的观测与测量，获取基本的地质和地形信息。

2.室内试验：对采集到的土样进行室内试验，包括土壤的抗剪强度试验、水分含量试验等，以获取土壤力学参数。

3.力学分析：根据土壤力学理论，将野外调查和室内试验得到的数据进行处理和分析，进行力学计算和分析。

常用的分析方法包括平衡法、有限元法、边坡稳定性分析等。

4.稳定性评估：根据力学分析的结果，进行土坡的稳定性评估。

可以采用不同的评估方法，如强度折减法、潜在滑动面分析法等。

5.稳定性措施：根据评估结果，确定合理的稳定性措施。

可以采取加固措施，如加固坡面、加固土体等，也可以采取削减高度等减轻土压力的措施。

土坡稳定性分析有助于预测土坡的变形和破坏，提供工程设计和施工的依据。

通过对土壤性质和地质环境等因素的分析，可以选择适当的施工
方案和措施，确保土坡的稳定性。

此外，分析结果还可以反馈给设计师和施工人员，提供参考和建议，确保施工过程中的安全性。

需要注意的是，土坡稳定性分析是一个复杂的过程，需要考虑多个因素的相互作用。

在实际应用中，还需要结合工程实际情况和经验进行判断和调整。

第6章 土坡稳定分析内容提要：本章主要介绍土坡稳定分析常用的几种方法，包括土坡滑动失稳的机理，砂性土土坡及均质粘土土坡的整体稳定分析方法和土坡稳定分析的条分法,并给出了相应的算例。

学习目的：能根据给定的边坡高度、土的性质等设计出合理的边坡断面；能验算拟定的边坡是否安全、合理；能对自然边坡进行稳定性分析与安全评价。

第一节 概 述土坡可分为天然土坡和人工土坡。

天然土坡是指由地质作用形成的山坡和江河湖海的岸坡，人工土坡是指因人类平整场地、开挖基坑、开挖路堑或填筑路堤、土坝形成的边坡，其简单外形和各部名称如图。

图6-1 边坡各部分名称 一、土坡的滑动破坏形式根据滑动的诱因，可分为推动式滑坡和牵引式滑坡，推动式滑坡是由于坡顶超载或地震等因素导致下滑力大于抗滑力而失稳，牵引式滑坡主要是由于坡脚受到切割导致抗滑力减小而破坏；根据滑动面形状的不同，滑坡破坏通常有以下两种形式： ⑴滑动面为平面的滑坡，常发生在匀质的和成层的非均质的无粘性土构成的土坡中；⑵滑动面为近似圆弧面的滑坡，常发生在粘性土坡中。

二、土坡滑动失稳的机理土坡滑动失稳的原因一般有以下两类情况：（l ）外界力的作用破坏了土体内原来的应力平衡状态。

如基坑的开挖，由于地基内自身重力发生变化，又如路堤的填筑、土坡顶面上作用外荷载、土体内水的渗流、地震力的作用等。

（2）土的抗剪强度由于受到外界各种因素的影响而降低，促使土坡失稳破坏。

滑坡的实质是土坡内滑动面上作用的滑动力超过了土的抗剪强度。

土坡的稳定程度通常用安全系数来衡量，它表示土坡在预计的最不利条件下具备的安全保障。

土坡的安全系数为滑动面上的抗滑力矩r M 与滑动力矩M 之比值，即M M K r /= (或是抗滑力f T 与滑动力T 之比值．即T T K f /=)；或为土体的抗剪强度f τ与土坡最危险滑动面上产生的剪应力τ的比值。

即：ττ/f K =，也有用内聚力、内摩擦角、临界高度表示的。

对于不同的情况，采用不同的表达方式。

关于土坡稳定的分析在工程建设中常常会遇到土坡稳定的问题，土坡包括天然土坡和人工土坡。

天然土坡是指自然形成的土坡和江河湖海的岸坡，人工土坡则是指人工开挖基坑、基槽、路堑或填筑路基、土坝形成的边坡。

边坡由于失去稳定性就会发生滑坡，边坡塌滑是一种常见的工程现象，通常称为“滑坡”。

土坡滑动失稳的原因主要有两种，一种是外界力的作用破坏了土体原来的应力平衡状态；一种是土体的抗剪强度由于外界各种因素的作用而降低，从而使得土体的稳定性降低，使土体发生失稳。

滑坡的实质是土体在滑动面上作用的滑动力超过了土体的抗剪强度。

土坡的稳定程度用安全系数来衡量，土坡的安全系数可表示为滑动面上的抗滑力矩和滑动力矩之比，即：或者是抗滑力与滑动力之比，即：或者是实有的抗剪强度与土坡中最危险滑动面上产生的剪应力的比值，即：，也有用粘聚力、摩擦角、临界高度表示的。

所有的表达方式只是在不同的情况下为了应用方便而提出的。

在无黏性土坡的稳定性分析中，破坏时滑动面大多近似为平面，因此在分析无黏性土坡的稳定性时，一般均假定滑动面是平面，如图1.1所示。

此时土坡滑动稳定安全形式为：。

对于黏聚力的均质无黏性土坡，当时，滑动稳定安全系数最小，也即土坡坡面的一层土是最容易滑动的。

（其中，为AC的倾角，为坡角，为内摩擦角）。

这表明对于的均质无黏性土坡稳定性与坡高无关，而仅与坡角有关，只要坡角小于土的内摩擦角（<），>1，则无论土坡多高在理论图1.1上都是稳定的。

=1表明土坡处于极限状态，即土坡坡角等于土的内摩擦角。

在黏性土坡的稳定性分析中，由于黏聚力的存在，粘性土土坡不会像无黏性图土坡那样沿坡面表面滑动，黏性土坡危险滑动面会深入土体内部。

黏性土坡的滑动和当地的工程地质条件有关，其实际滑动面位置总是发生在受力最不利或者土性最薄弱的位置。

在非均质土层中，如果土坡下面有软弱层，则滑动面很大程度上通过软弱层，形成曲折的复合滑动面。

基于极限平衡理论可以推导出，均质黏性土坡发生滑动时，滑动面形状近似于圆柱面，在断面上呈现圆弧形。

土坡稳定性分析与计算土坡稳定性分析与计算是指对土坡在自然状态下或外力作用下的稳定性进行评价和计算的过程。

土坡稳定性是土壤在外力作用下不发生坍塌和滑动破坏的能力。

稳定性分析与计算是土石坡工程设计的重要内容，对保证工程的安全和可靠性具有重要意义。

1.极限平衡法：该方法是最常用的土坡稳定性分析方法之一，通过研究土体和水的力学性质以及坡地的差异性，建立土坡的平衡方程，计算土坡的抗滑稳定性。

2.有限元法：有限元法是计算机模拟方法，将土坡划分为许多小单元，通过迭代计算每个小单元的反应力和位移，得出整个土坡的稳定性状况。

3.极限状态法：该方法通过统计土体参数和外力水平，研究土坡稳定性的失效概率，并采用可靠度分析进行结果评价。

在进行土坡稳定性分析与计算时，通常需要进行以下步骤：1.收集必要数据：包括土体的物理力学性质，如孔隙比、重度等；土坡的几何形状和边坡角度；及土坡周边的水文地质条件等。

2.建立土坡的力学模型：根据收集的数据，建立土坡的力学模型，选择适合的分析方法。

3.分析各种力的作用：根据土坡的力学模型，分析土坡所受内外力的作用，如地震力、重力、水力等。

4.计算土坡的稳定性：根据所选的分析方法，进行计算，得出土坡的稳定系数或稳定系数曲线等。

5.结果评价和修正措施：对计算结果进行评价，如与设计标准进行对比，判断土坡是否稳定。

若土坡不稳定，需采取相应的修正措施，如改变边坡角度、加固土坡等。

土坡稳定性分析与计算是土石工程中的重要内容，对于保证工程的安全和可靠性具有重要意义。

通过科学的分析和计算，可以预测和评估土坡的稳定性，为工程提供科学的设计依据，并制定相应的工程措施，提高工程的安全性和经济效益。

第五章 土压力和土坡稳定（7学时）内容提要1．挡土墙的土压力 2．朗肯土压力理论 3．库仑土压力理论 4．挡土结构设计简介 5. 土坡的稳定性分析能力培养要求1．用朗肯理论计算均质土的主动土压力与被动土压力。

2．用朗肯理论计算常见情况下的主动土压力。

3．用库仑理论计算土的主动与被动土压力。

4．会分析挡土墙的稳定性，简单挡土结构设计。

5．无粘性土坡的稳定分析。

6．用条分法对粘性土土坡进行的稳定分析。

7．会分析土坡失稳的原因，提出合理的措施。

教学形式教师主讲、课堂讨论、学生讲评、提问答疑、习题分析等第一节 挡土墙的土压力教学目标1．掌握三种土压力的概念。

2．掌握静止土压力计算。

教学内容设计及安排 【基本内容】一、挡土墙的位移与土体的状态 土压力的类型土压力（kN/m ）⎪⎩⎪⎨⎧→⇒→⇒→⇒如桥墩墙推土被动土压力如一般的重力式挡土墙土推墙主动土压力如地下室侧墙墙不动静止土压力p a E E E 01．静止土压力——挡土墙在土压力作用下不发生任何变形和位移（移动或转动）墙后填土处于弹性平衡状态，作用在挡土墙背的土压力。

2．主动土压力——挡土墙在土压力作用下离开土体向前位移时，土压力随之减少。

当位移至一定数值时，墙后土体达到主动极限平衡状态。

此时，作用在墙背的土压力称为主动土压力。

3．被动土压力——挡土墙在外力作用下推挤土体向后位移时，作用在墙上的土压力随之增加。

当位移至一定数值时，墙后土体达到被动极限平衡状态。

此时，作用在墙上的土压力称为被动土压力。

【讨论】△a<<△p ， E a <E 0<<E p二、土压力的计算简化处理——作用在挡土结构物背面上的静止土压力可视为天然土层自重应力的水平分量。

如图所示，在墙后填土体中任意深度z处取一微小单元体，作用于单元体水平面上的应力为γz ，则该点的静止土压力，即侧压力强度为：p 0＝K 0γz （kPa ） K 0——土的侧压力系数，即静止土压力系数：静止土压力系数的确定方法⎪⎩⎪⎨⎧'采用经验值—较适合于砂土—－＝采用经验公式：—较可靠—测定通过侧限条件下的试验ϕsin 10K由上式可知，静止土压力沿墙高为三角形分布，如图所示，取单位墙长计算，则作用在墙上的静止土压力为（由土压力强度沿墙高积分得到）E 0＝0221K h γ（kN/m ）——静止土压力分布图面积如图所示土压力作用点——距墙底h/3处（可用静力等效原理求得）静止土压力的应用⎪⎪⎪⎩⎪⎪⎪⎨⎧隧道涵洞侧墙底版连成整体）水闸、船闸边墙（与闸拱座（没有位移）岩基上的挡土墙地下室外墙【讨论】如果墙后有均布荷载q ，怎样求静止土压力？第二节 朗肯土压力理论教学目标掌握朗肯土压力理论的原理与假定，并能计算各种情况下的主动、被动土压力。

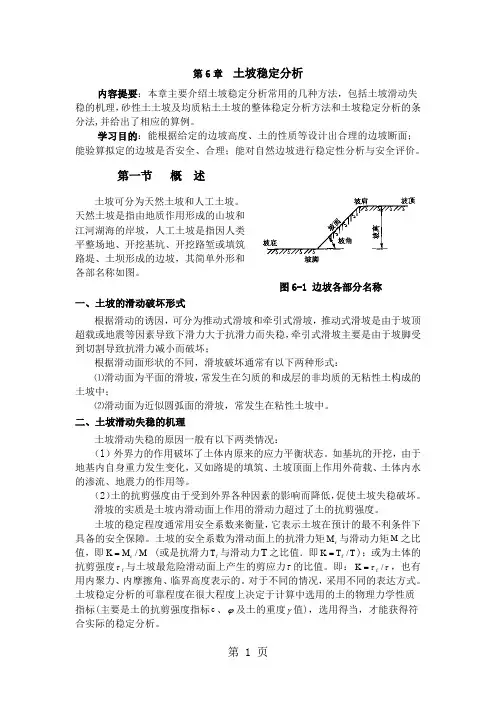

第6章 土坡稳定分析内容提要：本章主要介绍土坡稳定分析常用的几种方法，包括土坡滑动失稳的机理，砂性土土坡及均质粘土土坡的整体稳定分析方法和土坡稳定分析的条分法,并给出了相应的算例。

学习目的：能根据给定的边坡高度、土的性质等设计出合理的边坡断面；能验算拟定的边坡是否安全、合理；能对自然边坡进行稳定性分析与安全评价。

第一节 概 述土坡可分为天然土坡和人工土坡。

天然土坡是指由地质作用形成的山坡和江河湖海的岸坡，人工土坡是指因人类平整场地、开挖基坑、开挖路堑或填筑路堤、土坝形成的边坡，其简单外形和各部名称如图。

图6-1 边坡各部分名称 一、土坡的滑动破坏形式根据滑动的诱因，可分为推动式滑坡和牵引式滑坡，推动式滑坡是由于坡顶超载或地震等因素导致下滑力大于抗滑力而失稳，牵引式滑坡主要是由于坡脚受到切割导致抗滑力减小而破坏；根据滑动面形状的不同，滑坡破坏通常有以下两种形式： ⑴滑动面为平面的滑坡，常发生在匀质的和成层的非均质的无粘性土构成的土坡中；⑵滑动面为近似圆弧面的滑坡，常发生在粘性土坡中。

二、土坡滑动失稳的机理土坡滑动失稳的原因一般有以下两类情况：（l ）外界力的作用破坏了土体内原来的应力平衡状态。

如基坑的开挖，由于地基内自身重力发生变化，又如路堤的填筑、土坡顶面上作用外荷载、土体内水的渗流、地震力的作用等。

（2）土的抗剪强度由于受到外界各种因素的影响而降低，促使土坡失稳破坏。

滑坡的实质是土坡内滑动面上作用的滑动力超过了土的抗剪强度。

土坡的稳定程度通常用安全系数来衡量，它表示土坡在预计的最不利条件下具备的安全保障。

土坡的安全系数为滑动面上的抗滑力矩r M 与滑动力矩M 之比值，即M M K r /= (或是抗滑力f T 与滑动力T 之比值．即T T K f /=)；或为土体的抗剪强度f τ与土坡最危险滑动面上产生的剪应力τ的比值。

即：ττ/f K =，也有用内聚力、内摩擦角、临界高度表示的。

对于不同的情况，采用不同的表达方式。
