声控LED旋律灯电路制作报告

一、实验目的1. 熟悉声控电路的基本原理和设计方法；2. 掌握声控电路的搭建与调试；3. 理解声控灯的工作原理，提高动手实践能力。

二、实验原理声控灯是一种利用声音信号来控制LED灯的开关的电路。

其基本原理是：当有声音信号输入时，电路中的声音传感器会输出一个电信号，通过放大、整形等处理后，驱动LED灯亮起；当声音信号消失后，LED灯熄灭。

实验中使用的声控电路主要包括以下元件：1. 声音传感器：将声音信号转换为电信号；2. 放大电路：放大声音传感器输出的微弱电信号；3. 整形电路：将放大后的电信号整形为矩形脉冲信号；4. 驱动电路：驱动LED灯亮起或熄灭；5. 电源电路：为整个电路提供稳定的电源。

三、实验器材1. 声音传感器：1个；2. 单片机开发板：1块；3. LED灯：1个；4. 电阻、电容、二极管等元件：若干；5. 电源：1个；6. 仿真软件：1套。

四、实验步骤1. 设计电路图：根据实验原理，设计声控电路的电路图，包括声音传感器、放大电路、整形电路、驱动电路和电源电路等。

2. 搭建电路：根据电路图，将各个元件焊接在单片机开发板上，确保连接正确无误。

3. 编写程序：使用仿真软件编写声控电路的程序，实现声音信号控制LED灯的开关。

4. 调试电路：将编写好的程序烧录到单片机中，接通电源，观察LED灯的工作情况。

如有问题，检查电路连接和程序代码，进行调试。

5. 实验结果分析：记录实验过程中LED灯的开关情况，分析声控电路的工作原理。

五、实验结果与分析1. 实验现象：当有声音输入时，LED灯亮起；当声音消失后，LED灯熄灭。

2. 结果分析：（1）声音传感器将声音信号转换为电信号，放大电路将微弱电信号放大，整形电路将放大后的电信号整形为矩形脉冲信号。

（2）驱动电路将矩形脉冲信号转换为LED灯的驱动信号，使LED灯亮起或熄灭。

（3）声控灯的工作原理是基于声音信号的控制，当声音强度达到一定程度时，电路输出高电平，驱动LED灯亮起；当声音强度降低到一定程度时，电路输出低电平，LED灯熄灭。

声控LED灯的制作
一、电路原理图
二、电路工作原理
1、静态时，VT1处于临界饱和状态，使VT2截止，LED1和LDE2皆不发光；
2、有声音信号时：R1给话筒MIC提供偏置电流，话筒捡取室内环境中的声波信号后转为相应的电信号，在其信号负半周时，VT1退出饱和，使其集电极电压上升，而从VT2导通，LED1和LED2点亮发光，当输入音频信号越强，VT2导通性越强，LED1和LED2越亮。

所以LED1和LED2能随着环境声音（如音乐和说话）信号的强弱起伏而闪烁发光。

三、元件清单
四、电路组装
1、按原理图画出装配图（参考如下图），然后按装配图进行装配。

1、2、注意三极管的极性不能接错，元件排列整齐、美观。

五、通电调试
1、通电后先测VT1的集电极电压，使其在0.2~0.4之间，如果该电压太低则施加声音信号后，VT1不能退出饱状态，VT2则不能导通，如果该电压超过VT2的死区电压，则静态时VT2就导通，使LED1和LED2点亮发光。

所以，对于灵敏度不同的电容话筒，以及ß值不同的三极管，VT1的集电极电阻R3的大小要通过调试来确定。

2、离话筒约0.5米距离，用普通声音（音量适中）讲话时，LED1、LED2应声音闪烁。

如
需大声说话发光管才闪烁发光，可适当减少R3的阻值，也可更换ß值更大的三极管。

五、实训项目评价表
（注本实训拟安排2节课，其中元件的测量、插件和固定一节课，焊接电路及通。

声控led小夜灯实验报告引言近年来，智能家居产品正逐渐走入千家万户，其中小夜灯作为最为基础的智能家居产品之一，备受消费者青睐。

然而，传统的小夜灯使用开关进行控制，缺乏智能化。

为了解决这一问题，本实验设计了一种声控LED小夜灯，能够根据环境中的声音自动调节亮度。

实验目的设计并制作一款声控LED小夜灯，实现声音控制灯光亮度的智能化。

设计原理1. 检测环境中的声音：使用声音传感器检测环境中的声音强度。

当检测到声音时，传感器会输出信号。

2. 控制LED灯光亮度：使用LED模块作为小夜灯的光源，通过控制LED模块的工作电流来调节灯的亮度。

3. 控制电流：使用三极管作为电流调节器，通过控制三极管的输入端电压，从而控制LED模块的工作电流。

实验材料- Arduino开发板- 声音传感器模块- LED模块- 三极管- 电阻- 面包板- 连接线等实验步骤1. 将Arduino开发板连接到电脑，并打开Arduino开发环境。

2. 将声音传感器模块和LED模块连接到Arduino开发板的数字引脚和模拟引脚上。

3. 将三极管和电阻连接到Arduino开发板的数字引脚和模拟引脚上，用于控制LED模块的工作电流。

4. 在Arduino开发环境中编写代码，实现声音检测和LED亮度控制的功能。

5. 将编写好的代码上传到Arduino开发板上，开始实验。

实验结果经过实验验证，声控LED小夜灯能够根据环境中的声音强度智能调节LED灯的亮度。

当环境中的声音较强时，LED灯亮度增加；当环境中的声音较弱时，LED 灯亮度减小。

实验结果与设计目标一致，实现了声音控制灯光亮度的智能化。

结论本实验成功设计并制作了一款声控LED小夜灯，通过声音传感器检测环境中的声音强度，并通过控制LED模块的工作电流来调节LED灯的亮度。

实验结果证明，该小夜灯能够根据环境中的声音智能地调节亮度，提供更加舒适的夜间照明效果。

展望本实验只是初步探索了声控LED小夜灯的实现原理，未来可以进一步改进和优化。

声控灯的实验报告声控灯的实验报告引言：声控灯是一种利用声音信号控制灯光开关的装置。

它在日常生活中有着广泛的应用，不仅能提高生活的便利性，还能节约能源。

本实验旨在研究声控灯的原理和实现方法，并通过实验验证其可行性和效果。

一、实验目的本实验的目的是探究声控灯的工作原理，了解声控灯的实现方法，并通过实验验证其可行性和效果。

二、实验材料和仪器1. 电路板：用于搭建声控灯电路的基础平台。

2. 电子元件：包括声音传感器、继电器、电阻、电容等。

3. 灯泡：用于模拟灯光。

4. 电源：提供电路所需的电能。

5. 声源：用于产生声音信号。

三、实验步骤1. 搭建电路：根据电路图搭建声控灯电路，将声音传感器与继电器、电源等连接起来。

2. 连接灯泡：将灯泡与继电器连接，使其能够受到电路控制。

3. 调试电路：根据实验要求，调整电路的参数，使其能够准确地识别声音信号并控制灯光的开关。

4. 进行实验：利用声源产生不同强度和频率的声音信号，观察灯光的开关情况，并记录实验数据。

5. 分析结果：根据实验数据，分析声控灯的工作原理和性能，并对实验结果进行评价。

四、实验结果与分析经过实验，我们发现声控灯能够根据声音信号的强度和频率来控制灯光的开关。

当声音信号达到一定强度时，声控灯会自动打开灯光；当声音信号消失或强度减弱时，声控灯会自动关闭灯光。

这说明声控灯能够根据环境中的声音变化来智能地控制灯光，提高了生活的便利性。

此外，通过实验我们还发现，声控灯对声音信号的敏感程度和响应速度与电路中的参数设置有关。

当电阻和电容的数值适当时，声控灯能够更加准确地识别声音信号，并做出相应的控制动作。

因此，在实际应用中，我们需要根据实际情况调整电路参数，以获得最佳的声控灯效果。

五、实验总结通过本次实验，我们深入了解了声控灯的工作原理和实现方法。

声控灯作为一种智能化的照明设备，不仅提高了生活的便利性，还能节约能源，减少人为操作的繁琐。

然而，声控灯的实现还存在一些问题，如对环境噪声的干扰、对声音信号的敏感度等，需要进一步的研究和改进。

声控led灯实验报告
声控LED灯实验报告
近年来，随着科技的不断发展，声控技术也日益成熟。

声控LED灯作为一种新
型的智能照明产品，受到了越来越多人的关注。

为了进一步了解声控LED灯的
性能和特点，我们进行了一次声控LED灯实验。

实验过程中，我们首先准备了一款声控LED灯和一个声音传感器。

声控LED灯
是一种可以根据声音的大小和频率来调节亮度和颜色的智能灯具，而声音传感
器则可以实时监测周围的声音，并将其转化为电信号。

我们将声音传感器连接
到声控LED灯上，并进行了一系列的测试。

在实验中，我们发现声控LED灯具有非常灵敏的声控功能，可以根据声音的大
小和频率来实时调节亮度和颜色。

当我们大声喊叫时，LED灯会变得非常明亮，而当我们轻声细语时，LED灯则会变得柔和而温暖。

这种智能调节功能使声控LED灯在不同场合下都能够提供合适的照明效果，极大地提升了用户的体验感。

除此之外，声控LED灯还具有节能环保的特点。

由于其智能调节功能，声控
LED灯可以根据实际需求来调节亮度和颜色，从而减少能源的浪费。

这不仅可
以降低能源消耗，减少环境污染，还可以为用户节省用电成本，具有非常广阔
的应用前景。

通过这次实验，我们更加深入地了解了声控LED灯的性能和特点。

声控LED灯
作为一种智能照明产品，不仅具有灵敏的声控功能，还具有节能环保的特点，
为人们的生活带来了极大的便利。

相信随着科技的不断进步，声控LED灯将在
未来得到更广泛的应用。

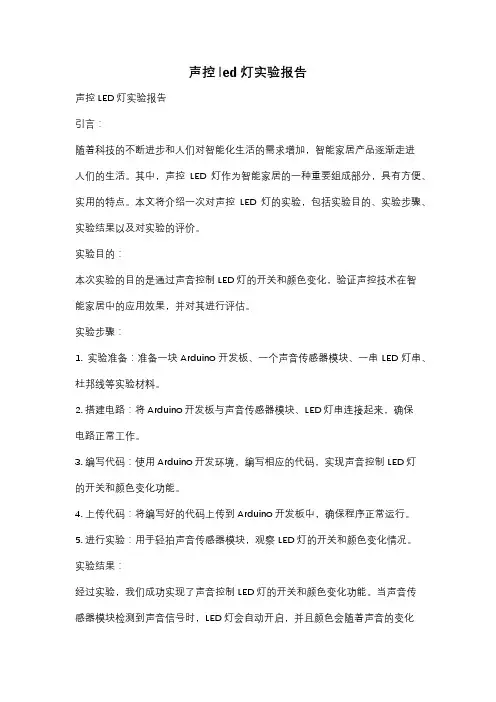

声控led灯实验报告声控LED灯实验报告引言：随着科技的不断进步和人们对智能化生活的需求增加，智能家居产品逐渐走进人们的生活。

其中，声控LED灯作为智能家居的一种重要组成部分，具有方便、实用的特点。

本文将介绍一次对声控LED灯的实验，包括实验目的、实验步骤、实验结果以及对实验的评价。

实验目的：本次实验的目的是通过声音控制LED灯的开关和颜色变化，验证声控技术在智能家居中的应用效果，并对其进行评估。

实验步骤：1. 实验准备：准备一块Arduino开发板、一个声音传感器模块、一串LED灯串、杜邦线等实验材料。

2. 搭建电路：将Arduino开发板与声音传感器模块、LED灯串连接起来，确保电路正常工作。

3. 编写代码：使用Arduino开发环境，编写相应的代码，实现声音控制LED灯的开关和颜色变化功能。

4. 上传代码：将编写好的代码上传到Arduino开发板中，确保程序正常运行。

5. 进行实验：用手轻拍声音传感器模块，观察LED灯的开关和颜色变化情况。

实验结果：经过实验，我们成功实现了声音控制LED灯的开关和颜色变化功能。

当声音传感器模块检测到声音信号时，LED灯会自动开启，并且颜色会随着声音的变化而变化。

当没有声音信号时，LED灯会自动关闭。

实验评价：声控LED灯作为智能家居的一种应用，具有很高的实用性和便利性。

通过声音控制LED灯的开关和颜色变化，使得用户可以通过简单的声音指令来控制灯光，不再需要繁琐的按键操作。

而且，声控技术的应用也提高了家居的安全性，当有陌生人进入房间时，声控LED灯可以自动开启，起到一定的防护作用。

然而，声控LED灯也存在一些问题。

首先，灵敏度不够高，有时会对其他声音产生误判。

其次，颜色变化的效果有限，只能实现基本的颜色变化，无法满足用户对多彩灯光的需求。

此外，声控LED灯的安装和调试也相对复杂，需要一定的技术支持和操作经验。

结论：通过本次实验，我们验证了声控LED灯在智能家居中的应用效果，并对其进行了评价。

用针线盒自制的声控LED旋律灯，可随音乐舞动！
今天给大家介绍制做一个简单的声控LED旋律灯，5只LED会随着音乐或是其它声
音的节奏闪动起来，可放置于音响附近，让灯光为音乐伴舞，感受音乐带来的视觉效果！
一、准备材料
电源（3～5 v）
开关：1个
针线盒：1个（有其他更好看的盒子也可以）
led：5个
MIC话筒：1枚
电阻（4.7k 1m 10k）：各1个
电容（47uf 1uf）: 各1个
三极管9014：2个
电烙铁、焊锡
二、电路图
电路原理：声控LED旋律灯电路由电源电路、话筒放大电路、LED发光指示电路组成，电源采用两节5号电池。

MIC将声音信号转化为电信号，经C2耦合到Q1放大，放大后的信号送到Q2基极，由Q2推动LED发光，声音越大，LED亮度越高。

实用电路实训三DIY声控LED旋律灯班级：姓名：座号：一、实训目的1．能看懂电路图中每个元件的符号。

2．在万能板上，根据电路原理图，正确组装声控LED旋律灯电路、并学会利用万用表排除故障等技能。

二、实训器材1.直流稳压电源；MF47万用表；电路制作元件。

任务一核对元件一、元件清单的核对，并标注各元器件的图形符号。

根据材料清单，核对所分发的实训材料，确认材料是否齐全、元件是否有识。

齐全、无误在下表中打“√”，不齐全或有误写明所缺元件的型号、数量。

凭本表领取所缺元件。

任务二设计万能板电路1、电路原理图2、万能板设计电路电路元件放置正面电路连接反面安装注意事项：1、按照电路原理图将每个元件的符号和实物相对应，二极管、电解电容等有正负极的元件正负极不能焊错。

2、注意三极管的电极不能焊错。

3、注意集成芯片的管脚顺序。

4、焊接时谨防桥接。

5、焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求。

6、字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固，印制板安装对位；无烫伤和划伤处，整块板清洁无污物。

任务三电路的调试1、电路组装完成后，依照电路原理图、利用万用表，对电路各个支路，逐个进行检查：元器件是否安装正确、各条支路是否连接正确。

2、检查完成后，装上电源线，用万用表检测电源线两端电阻，如果阻值很小，证明电路有短路，还需进一步检查电路，排除故障。

3、将直流电源调试到输出3V直流电。

4、将电路电源线接入学生电源，观察电路是否能正常工作。

任务四评分装配要求：要求元件布局合理，元件选用、元件极性、各支路连接正确。

电路整洁、焊点光滑无虚焊、无无烫伤和划伤处。

装配不符合工艺要求：1处扣1分；多于5处扣10分。

声控电路的设计 (实物)姓 名 学 号院、系、部 班 号完成时间※※※※※※※※※ ※※※※※※※※※※※※※※※2013级模拟电子技术课程设计摘要声控电路主要由捡音器（驻极体电容器话筒），晶体管放大器和发光二极管等构成。

驻极体电容来采取声音信号，晶体管放大器将较弱的信号放大传输给发光二极管，发光二极管即LED灯内芯，来产生发光效果。

本设计主要涉及模电部分音频放大电路：把音频放大产生脉冲传递给LED驱动控制电路。

声控电路有很多种形式，本设计采取最基本，最实用的，性能可靠，安装调试方便等优点的声控LED电路。

关键词：采集放大驱动LED目录第1章设计任务与要求 (1)第2章设计方案与论证 (1)第3章单元电路设计及主要元器件参数计算 (2)3.1 放大电路的设计 (2)3.2 开关的实现 (3)第4章仿真与调试 (4)4.1 电路图 (4)4.2 调试准备——检查电路 (4)4.3 调试 (5)第5章结论与心得 (5)参考文献 (5)第1章设计任务与要求进一步熟悉模拟和数字设计方法和规范，并进一步巩固所学模拟电子及相关知识，达到综合应用电子技术的目的，培养设计开发以及动手实践等能力，学会阅读相关科技文献，查找器件手册与相关参数，独立思考分析，完整理总结设计报告。

了解声控电路的功能，学会在实际电路中应用。

进一步熟悉放大电路、驱动电路的应用。

了解驻极体电容传声器的种类不同，采用的测量电路和要求也不同。

完成声控电路的连接和调试。

学会对电子电路的检测和排除电路故障，进一步熟悉常用电子仪器的使用，提高分析问题和解决问题的能力。

1、声音由驻极体传声器拾取，使得LED灯发光2、掌握驻极体电容传声器、放大电路、驱动电路的原理，给出声控电路总体方案。

第2章设计方案与论证原理:本电路图是通过三级管的放大和开关作用来实现声控电路的功能，通过将声音型号转化为电信号并通过放大网络将电信号转化为二极管的光信号。

电容传声器信号转换放大电路驱动电路灯图2-1设计方案原理图第3章单元电路设计及主要元器件参数计算3.1 放大电路的设计我们采用最基本的放大电路,因此，根据日常的学习，我们取最基本的电阻和电容原件图3-1放大电路示意图3.2 开关的实现由三极管工作条件可知，只有当2VD基极有电流时，才能够实现发射极正偏，此时2VD的放大VD起到了开关的作用，即只有当驻极体电容传声器产生电信号，通过1作用传送到2VD才起到开关的作用，此时发光二极管LED接通，开始发光。

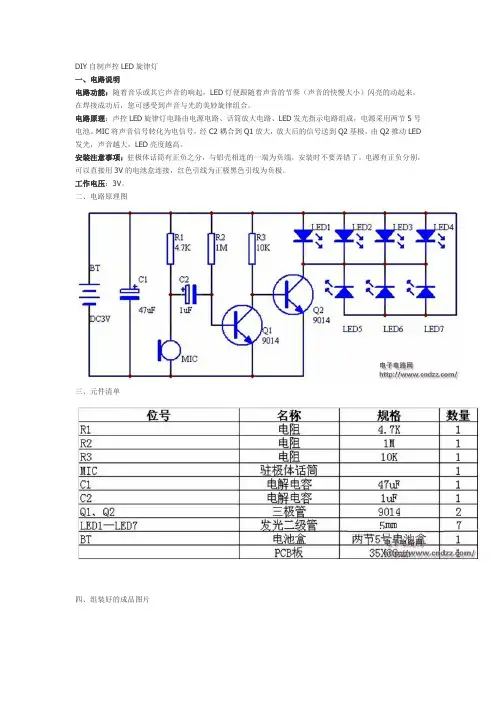

DIY自制声控LED旋律灯
一、电路说明
电路功能：随着音乐或其它声音的响起，LED灯便跟随着声音的节奏（声音的快慢大小）闪亮的动起来。

在焊接成功后，您可感受到声音与光的美妙旋律组合。

电路原理：声控LED旋律灯电路由电源电路、话筒放大电路、LED发光指示电路组成，电源采用两节5号电池。

MIC将声音信号转化为电信号，经C2耦合到Q1放大，放大后的信号送到Q2基极，由Q2推动LED 发光，声音越大，LED亮度越高。

安装注意事项：驻极体话筒有正负之分，与铝壳相连的一端为负端，安装时不要弄错了。

电源有正负分别，可以直接用3V的电池盒连接，红色引线为正极黑色引线为负极。

工作电压：3V。

二、电路原理图
三、元件清单
四、组装好的成品图片。

声控LED旋律灯学号：姓名：班级：指导老师：龙文杰一、电路图二、原理分析话筒的基本结构由一片单面涂有金属的驻极体薄膜与一个上面有若干小孔的金属电极（背称为背电极）构成。

驻极体面与背电极相对，中间有一个极小的空气隙，形成一个以空气隙和驻极体作绝缘介质，以背电极和驻极体上的金属层作为两个电极构成一个平板电容器。

电容的两极之间有输出电极。

由于驻极体薄膜上分布有自由电荷。

当声波引起驻极体薄膜振动而产生位移时；改变了电容两极版之间的距离，从而引起电容的容量发生变化，由于驻极体上的电荷数始终保持恒定，根据公式：Q =CU 所以当C 变化时必然引起电容器两端电压U 的变化，从而输出电信号，实现声—电的变换。

实际上驻极体话筒的内部结构如图。

这就是说，当有声音的时候，d 变化，由公式dk 4s c πε=，c 变化引起电压变化，电容对其充放电，产生微弱电流信号，进而使b1i 不为零，驱动三极管工作，通过两个三极管的放大作用，驱动发光二极管工作。

也就是有声音信号的时候就会产生振荡，而有振荡的时候就能产生驱动电压驱动发光二极管。

三、安装制作和调试最开始做出来的时候发现两个灯都亮着，而且一直亮着，根据分析发现这是错误的，找了一会儿原因，发现是三极管c和e级接反了，这样就相当于直接把正负级接在了一起，灯自然就亮了起来。

改了之后就没了问题，播放音乐会随着旋律闪灯。

四、测试和分析LED两端电压为0v,Vbe1=0.4v，Vbe2=0.52v。

V3=3.43v,V2=2.95v,v1=2.52v。

话筒两端电压为0.96v，电容两端电压为0.41v。

计算出I1=0.252mA，I2=0.000295mA,I3=0.1715mA,I4=0，则得到I=I1+I2+I3+I4=0.42645mA。

五、制作结果现象是，LED灯光随着音乐节奏在闪动。

六、电路制作感想这本来是一个很简单的电路，结果没有第一次就做对。

原因是多方面的，其一，插元件的时候不太小心，把三极管弄反了；其次，还是太小看了这个电路，态度不太端正，认为很简单就很马虎。

第1篇一、实验目的1. 理解声控小夜灯的工作原理和电路设计。

2. 学习使用声控传感器和微控制器进行交互式控制。

3. 培养动手实践能力和电路设计能力。

二、实验原理声控小夜灯是一种利用声控传感器来控制LED灯的开关的智能照明设备。

当环境中的声音强度达到一定阈值时，声控传感器会输出信号，该信号通过微控制器处理后，控制LED灯的开关。

三、实验器材1. 声控传感器模块2. 微控制器（如Arduino）3. LED灯4. 电阻5. 电容6. 电池或电源适配器7. 连接线8. 基本工具（如螺丝刀、剪刀等）四、实验步骤1. 电路设计：- 设计声控小夜灯的电路图，包括声控传感器模块、微控制器、LED灯、电阻、电容等元器件的连接方式。

- 确定电路的电源供应，选择合适的电池或电源适配器。

2. 元器件连接：- 将声控传感器模块的输出端连接到微控制器的数字输入引脚。

- 将LED灯的正极连接到微控制器的数字输出引脚，负极连接到地。

- 将电阻和电容按照电路图的要求连接到声控传感器模块和微控制器之间，以调整电路的响应时间。

3. 编程：- 使用Arduino IDE编写微控制器的程序，实现声控功能。

- 程序中需要读取声控传感器的信号，当检测到声音强度超过设定阈值时，控制LED灯点亮；当声音消失或强度低于阈值时，LED灯熄灭。

4. 调试：- 将编写好的程序上传到微控制器。

- 检查电路连接是否正确，测试声控小夜灯的功能是否正常。

- 根据实际效果调整电路参数和程序代码，确保声控小夜灯的响应灵敏度和稳定性。

5. 测试：- 在不同的声音环境下测试声控小夜灯的响应，确保其能够在各种情况下正常工作。

- 测试LED灯的亮度和响应时间，确保其符合设计要求。

五、实验结果与分析1. 实验结果：- 成功制作了一款声控小夜灯，能够在检测到声音时自动点亮LED灯，无声音时自动熄灭。

- 通过调整电路参数和程序代码，实现了对LED灯亮度和响应时间的控制。

2. 分析：- 声控小夜灯的设计与实现过程中，重点在于声控传感器模块的选取和微控制器的编程。

声控LED旋律灯电路制作报告作品介绍声控LED旋律灯电路可以使LED灯随着音乐的节奏闪动起来，声音信号由驻极体话筒收集进入经过三极管放大电路放大后，点亮LED灯并使LED灯的亮度随声音强弱变化.一、电路图及原理分析图1电源输入后经电解电容C1滤波，提供给电路；驻极体话筒将声音信号转化为电压信号，经耦合电容C2隔离直流成分耦合，再由三极管Q1放大，再将放大后的信号直接耦合送到三极管Q2的基极，控制其集电极的电压大小，从而达到控制加在LED灯上的电压的大小,进而控制其亮度.声音越大，LED灯就越亮.二、实验元件及实物图表格错误!未定义书签。

元件数量元件数量驻极体话筒1电阻1MΩ1电阻4.7kΩ1电解电容1μF1电阻10kΩ1电解电容47μF1三极管90141LED（红）1插针条形连接器1图2三、制作所遇问题及解决措施1.驻极体话筒无引脚：在其背面用电烙铁及裸导线焊上引脚。

2.初次调试时无反应:通过求助基地学长，借助万用表检测两三极管集电极、发射极电势，发现异常，经检查发现发射极与地之间漏掉用锡线连接。

经修改后正常工作。

四、制作总结这个作品是我在基地所完成的第一个作品。

通过完成这个作品，我了解和掌握了电工电子的一些基本技能，也对一些知识有了感性的认知。

完成这个作品一方面带给了我乐趣,也带给了我成就感，更加激发了我对电子设计制作的兴趣。

当然,在制作过程中我存在着许多缺陷和不足。

在焊接电路板时没有严密的规划，导致两个电阻焊反，拆焊时动作不到位，导致焊盘脱落，以及某处漏焊。

下一步我应吸取这些教训，认真进行总结，避免在今后出现类似的失误.2014年11月28日星期五。

声控LED旋律灯
学号：
姓名：
班级：
指导老师：
声控LED旋律灯制作报告
电路原理图
基本原理分析
Mic把声波信号转换为微弱电流信号，通过三极管将电流信号放大，最后由两个LED二极管输出。

安装制作调试过程
先把各元件按照电路图上的位置摆放，再用焊锡将原件引脚点住粘牢，然后
在电路板的背面用铅笔把各个元件的引脚按照电路图的顺序连接，最后用焊锡顺着铅笔线条扫锡。

首次调试LED管一直亮，检查电路时发现三极管的正负极接反了，纠正后调试成功。

电路制作结果
LED灯能够岁声波大小变化改变光照强弱。

测得电路静态工作电流为0.06mA。

实物正反面照片
电路制作感想
电子技术这个东西，总是很高大的问题，现在终于我也能接触到了。

这个电路别人看起来很简单，但是自己制作起来却真正感受到了其中的不容易，无论电路原理弄了半天弄懂，还是电路焊接了几次都没成功，都是我有点奔溃，但不管怎么说，最后好歹入门了。

总的来说，通过这次制作，觉得自己粗糙的
焊接技术有待提高，电子制作原理还需要搞懂。

不够，毕竟第一次做这种东西，心中的小激动还是有的。

总之，电路制作，胆大心细，应该是没问题啦！
对课程的感想与意见
本门课程叫电子技术入门，顾名思义，我的电子技术总算入门了。

本门课时间
很短，能学到的只是也是有限的，六节课，我们学了电路的基本原件，基本只是，了解的东西也不少。

感谢老师的细心讲解，让我学到了许多非本专业的只是，讲实话，这门课，很实用，如果能·变成大课时的课就好了。

声控LED旋律灯制作报告一.电路原理图二.基本原理分析：该电路由电源电路，声音传感器放大电路，LED发光显示电路组成。

声音传感器将声音信号转化为电压信号，经电解电容C1耦合，再由S8050型的三级管Q1放大，再将放大后的信号送到S8050型三极管Q2的基级，控制其集电极的电压大小，从而达到控制加在LED灯上的电压的大小，进而控制其亮度。

声音越大，LED灯就越亮。

三.安装制作调试过程:1.设计各元器件的位置，尽量整齐美观，便于焊接和连接。

2.从较矮元器件到较高元器件依次焊接。

3.选定电源的引线位置，焊接。

4.通过“走锡”的方式，根据电路图，将元器件引脚依次焊接起来。

5.接通电源，播放音乐，观察LED灯是否能同音乐强弱而暗灭。

6.测量电路的静态工作电流。

四.电路制作结果：1.在音乐播放时，LED灯可以正常暗灭。

2.电路静态工作电流为0.5mA。

五.实物正反面照片：六.电路制作感想：1.对焊接有了直接的认识，对声音传感器和放大电路也有了更深刻的认识。

2.焊接方法技巧有了更近一步的熟悉，对焊接程序也有也更清楚的认识。

3.动手能力有了很大提高。

4.当遇到问题的时候，要有耐心，积极地去思考，查阅资料。

焊接的时候要踏实，不能急躁。

多学习和借鉴别人会进步很快。

5.要多多练习和实践才能掌握和进步。

6.多多动手，设计和焊接电路可以让自己对课本上的知识理解更加深刻，还能学到课本上学不到的知识。

7.不管做任何事都要认真仔细，谨慎踏实。

七.感想和建议希望老师可以把课时加长，让我们可以学习更多知识，有更多实践机会！如有侵权请联系告知删除，感谢你们的配合！如有侵权请联系告知删除，感谢你们的配合！。

声控led旋律灯电路检测与调试声控LED旋律灯电路检测与调试引言：声控LED旋律灯是一种基于声音信号触发的LED灯效装置，其能根据声音的频率和音量来控制LED灯的亮度和颜色，从而实现灯光与音乐的同步变化。

本文将介绍声控LED旋律灯的电路组成、检测方法和调试技巧，帮助读者了解和掌握这一技术。

一、电路组成声控LED旋律灯的电路主要由以下部分组成：1. 麦克风传感器：用于接收声音信号并将其转换为电信号。

2. 预处理电路：对麦克风传感器输出的信号进行放大、滤波和整形处理。

3. 控制电路：根据预处理后的信号，控制LED灯的亮度和颜色。

4. LED灯阵列：由多个LED灯组成，用于显示不同的灯光效果。

二、电路检测在进行声控LED旋律灯电路检测时，我们需要逐步验证每个部分的功能，并确保它们正常工作。

1. 麦克风传感器测试：将麦克风传感器连接到示波器或多用途测试仪，发出声音并观察示波器上的信号变化。

正常情况下，麦克风传感器应该能够将声音转换为电信号并输出。

2. 预处理电路测试：将麦克风传感器的输出信号连接到示波器或多用途测试仪，观察信号放大和整形的效果。

应该能够看到信号被放大并变得更加稳定。

3. 控制电路测试：将预处理电路的输出信号连接到控制电路，观察LED灯的亮度和颜色变化。

根据声音的频率和音量，LED灯应该能够同步变化并显示出不同的灯光效果。

三、电路调试在进行声控LED旋律灯电路调试时，我们需要根据实际情况进行一系列的调整和优化，以达到预期的效果。

1. 麦克风传感器调试：根据实际环境中的声音情况，调整麦克风传感器的增益和灵敏度，使其能够准确地接收到声音信号，并避免受到噪声的干扰。

2. 预处理电路调试：根据实际的信号需求，调整预处理电路中的放大倍数和滤波参数，使其能够对声音信号进行适当的放大和滤波处理，以减少噪声干扰和提高信号的稳定性。

3. 控制电路调试：根据不同的灯光效果要求，调整控制电路中的亮度和颜色控制参数，使LED灯能够同步变化，并显示出理想的灯光效果。

声控灯实验报告引言声控灯是一种基于声音信号进行控制的照明设备。

它可以根据声音的大小和频率来自动调节灯光的亮度和颜色。

声控灯的应用领域广泛，包括家庭生活、商业场所、演艺表演等。

本实验旨在设计并实现一种简单的声控灯系统，通过感应环境中的声音信号，并根据声音信号的强弱来控制灯光的亮度。

实验材料•Arduino开发板•声音传感器•三色LED灯•杜邦线实验步骤1.连接电路将声音传感器和三色LED灯分别与Arduino开发板相连。

–将声音传感器的OUT引脚与Arduino开发板的A0引脚相连。

–将LED的红色管脚连接到Arduino开发板的9号引脚。

–将LED的绿色管脚连接到Arduino开发板的10号引脚。

–将LED的蓝色管脚连接到Arduino开发板的11号引脚。

2.编写代码使用Arduino开发环境，编写控制声控灯的代码。

代码逻辑如下：// 声控灯实验代码int soundPin = A0; // 声音传感器的信号引脚int redPin = 9; // 红色LED的引脚int greenPin = 10; // 绿色LED的引脚int bluePin = 11; // 蓝色LED的引脚void setup() {pinMode(redPin, OUTPUT);pinMode(greenPin, OUTPUT);pinMode(bluePin, OUTPUT);Serial.begin(9600);}void loop() {int sound = analogRead(soundPin); // 读取声音传感器的模拟量值Serial.println(sound); // 输出声音传感器的值if (sound > 500) { // 声音信号大于500时，灯亮analogWrite(redPin, 255); // 亮红灯analogWrite(greenPin, 255); // 亮绿灯analogWrite(bluePin, 255); // 亮蓝灯} else { // 声音信号小于等于500时，灯灭analogWrite(redPin, 0); // 灭红灯analogWrite(greenPin, 0); // 灭绿灯analogWrite(bluePin, 0); // 灭蓝灯}}以上代码通过读取声音传感器的模拟量值，并根据模拟量值控制三色LED灯的亮度，从而实现声控灯的功能。
