矿用隔爆型真空馈电开关原理分析与故障处理
矿用隔爆型真空馈电开关原理分析与故障处理摘要：矿用隔爆型真空馈电开关（以下简称馈电开关）广泛适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在煤矿井下电压660V、1140V，电流至400A的中性点不接地的三相电网中，作为配电总开关或分支开关之用。
在使用过程中如果不懂结构原理，会给保养维护带来不便，只有把结构原理分析清楚，才能更好的操作使用。
关键词：真空馈电原理分析故障处理引言：随着煤矿智能化设备的推广应用，矿用隔爆型真空馈电开关应用范围广，使用数量大，在使用过程中容易出现种种故障情况，给煤矿安全生产带来诸多影响，只有认真分析原理，总结经验，才能在实践中不断突破。
1.矿用隔爆型真空馈电开关结构矿用隔爆型真空馈电开关的隔爆外壳呈方形，用4只M12的螺栓与撬形底座相连。
隔爆外壳分隔为两个空腔即接线腔与主腔。
隔爆外壳上、下两个空腔，分别为接线腔和主腔。
接线腔在主腔的上方，它集中了全部主回路与控制回路的进出线端子。
主回路电源进线端子上罩有隔电防护板。
接线腔两侧共4个主回路进出线喇叭口及3个控制回路进出线喇叭口，主腔由主腔壳体与前门组成，主要装有主体芯架和千伏级电源控制开关，前门采用快开门结构。
主腔由主腔壳体与前门组成,开关关闭时,前门与壳体由上下扣块与左右齿条扣住;开关打开时,前门支撑在壳体左侧的铰链上。
前门采用快开门结构。
主腔内右侧装有交流真空断路器，断路器上方装有电流互感器和零序电流互感器，主腔内左侧的安装架的正面装有千伏级小熔断器，中间继电器、时间继电器以及控制电路中的熔断器、电容、整流器等，反面装有控制变压器、三相电抗器、电压变换器、电阻等。
前门上装有保护器、显示器、保护器电源、试验开关和按钮等。
前门与外壳之间有可靠的机械联锁，当需要打开馈电开关前门时，首先须将右侧壁上的电源控制开关的手把打至断开位置（中间位置），断开控制电源，断路器因控制电路失电而自动分闸，然后拧进闭锁杆，使其里端进入电源开关手把的闭锁孔内，将电源开关闭锁于断开的位置，其外端才能脱离前门上的限位块解除前门闭锁，此时方能打开前门，前门闭合的方法与打开的程序相反，从而实现了馈电开关前门闭合闭锁后才能进行合闸操作。
矿用真空隔爆馈电开关附带说明书和原理图
一、概述本系列开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。
也可作为不频繁起动的电动机控制开关。
本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。
此说明书只适用于电子式保护系统。
二、使用环境条件1、海拔高度不超过1000米；2、周围环境温度-5～40℃；3、周围空气相对湿度不超过95%（+25℃）；4、污染等级为3级，安装类别为Ⅲ类；5、在有甲烷和煤尘爆炸危险的空气中；6、在没有淋水的地方；7、无对金属和绝缘体有害的气体；8、安装倾斜都不大于15度，没有强烈震动场所。
三、基本参数额定电压1140V或660V额定电流630A、500A、400A电源频率50HZ工作制连续工作制控制操作电压～48V、～127V外型尺寸508×780×854重量300kg极限通断能力12.5KA（630开关）9KA（400、500开关）电寿命3000次机械寿命10000次四、结构1、壳体用钢板焊接加工制成。
门为快动平面止口式，利用左侧凸轮手柄提起，转移出止口限位围，即可将门打开，使用方便。
2、前门上装有电压表、电流表、KΩ表、信号显示窗、复位按扭、过流按扭、漏电按扭。
箱体右侧设有合闸按扭、分闸按扭、隔离开关手柄。
3、箱体上部是隔爆型接线腔，有四个主电缆引出口和三个控制电缆引出口。
与移动变电站配套运行时，可四路同时输出；作为配电系统总开关或分支开关时，其中一路作为电源输入，其余可同时输出。
4、箱体腔上部装有真空断路器，它与主回路连接采用三相插接式结构，利用装在腔上方的杠杆可方便的将断路器沿导轨推入或拉出，使其接入或断开电源和负载。
5、箱体底部装有保护器，用插接件与其他电路连接，便于更换。
保护器装有检漏板、信号板和继电器1J、2J，保护器外壳即可防尘、又能屏蔽。
6、箱体腔后下部装有电源变压器、阻容吸收器；右侧右三相电抗器、控制电路的熔断器和隔离开关。
7、前门侧的仪表、按扭等都装在一块表板上，仪表板用铰链安装，与箱体的电气连接采用插接件，便于安装、更换和维修。
矿用馈电开关电路原理简介
矿用馈电开关电路原理简介
KBZ馈电开关主要用于煤矿井下，交流50Hz,额定电压为1140V/660V、660V/380V,额定电流在400A及以下的供电系统中，作为总开关、分支开关。
电路原理说明
本开关主要由防爆外壳、本体组成，本体主要由真空断路器，保护系统等组成。
真空断路器采用手动合闸、分闸、电磁分闸故障时电磁脱扣分闸，这种方式简单、可靠、易于维修。
真空管的额定电流为400安培，电压为1140V,极限分断能力为9000安培，电寿命为1*104次，机械寿命为1*104。
保护系统中各主要器件作用：
1．电源变压器
—次电压为380、660V、1140V
二次电压为0-28V、0-15V-110V、0-70V、17V-0-17V
2．电流互感器
把一次电流信号变换为二次直流电压信号，互感器用环氧树脂灌封，有两个出线，一端接地，—端送入保护插件。
二端不可颠倒相接。
3三相电抗器
采用星形接法，由中心点送入保护插件使用，其作用为：
A,输出零序电压信号。
B直流监测电压通过三相电抗器中心点接入三相电网。
4零序电流互感器
零序电流互感器用高导磁材料做成铁芯，外绕几千匝绕组，并在该绕组上取得漏电信号。
互感器用环氧树脂灌封，有两个出线端：_端接地，一端送入漏电保护插件，二者不可颠倒连接。
工作原理
上电工作：提起合闸手柄，电源开关闭合，主变压器得电，漏电插件、过载插件投入工作，电源指示灯亮，同时漏电闭锁检测，若负载绝缘正常，TQ圈不吸合，方可合闸，若检测负载漏电，则丁頌圈吸合，漏电指示，不能合闸。
原理图如下：。
KBZ2-200、400馈电开关说明书
安装使用前请仔细阅读使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书1 用途及使用条件1.1用途KBZ2-200/1140(600)、KBZ2-400/1140矿用隔型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A的中性点不接地的三相电网中，作为配电总开关或分支开关之用。
本馈电开关执行标准：Q/KDB.JO204-2006《矿用隔爆型真空馈电开关》本馈电开关参考标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》馈电开关中的保护器采用了先进的微处理器与红外遥控技术，高精度的数据处理及先进的保护算法，具有保护精度高、反应速度快等优点。
保护器能实现漏电保护（作总开关用）、功率方向型选择性漏电保护（作分开关用）、漏电闭锁、过载、短路、三相不平衡（包括断相）及欠压等多种保护功能，馈电开关可外接远方分励按钮，还可以外接瓦斯断电仪或其它需要联控的接点，实现瓦斯超限断电或其它保护功能。
1.2使用条件a）高度不超过2000米；b）周围环境温度为-5℃-40℃；c）周围环境湿度不大于95%（+25℃）；d）无破坏绝缘的气体或蒸汽的环境中；e）无显著摇动与冲击振动的地方；f）能防止雨雪与滴水的地方；g）与水平面的安装倾斜度不超过15°。
1.3型号含义额定电压V额定电流A设计序号真空１隔爆型馈电开关2 主要技术特征a）额定工作电压：(200A)/1140(660)V；(400A)/1140Vb）额定工作电流：200、400Ac）额定工作制：长期工作制d）最大分断能力：1140V、7.5kAe）操作方式：电动合闸、电动分闸f）馈电开关保护功能的特性参数2.1保护功能2.1.1漏电闭锁功能：在馈电开关合闸前，能对供电线路对地绝缘情况进行检测。
KBZ2馈电开关(华荣)教案

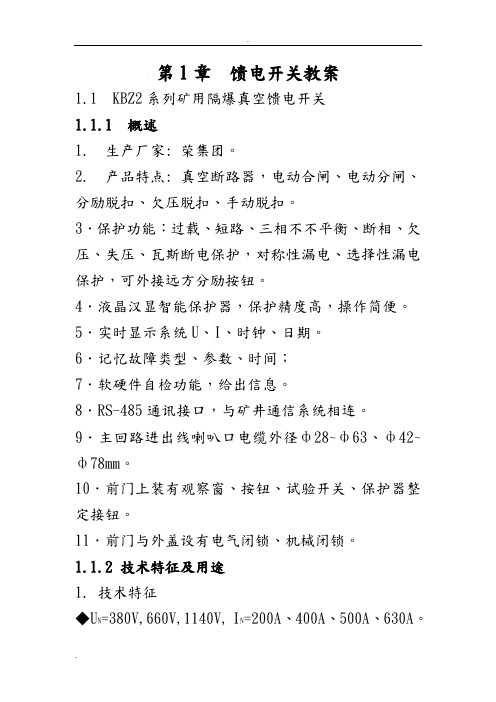

第1章馈电开关教案1.1 KBZ2系列矿用隔爆真空馈电开关1.1.1 概述1. 生产厂家: 荣集团。
2. 产品特点: 真空断路器，电动合闸、电动分闸、分励脱扣、欠压脱扣、手动脱扣。
3．保护功能：过载、短路、三相不不平衡、断相、欠压、失压、瓦斯断电保护，对称性漏电、选择性漏电保护，可外接远方分励按钮。
4．液晶汉显智能保护器，保护精度高，操作简便。
5．实时显示系统U、I、时钟、日期。
6．记忆故障类型、参数、时间；7．软硬件自检功能，给出信息。
8．RS-485通讯接口，与矿井通信系统相连。
9．主回路进出线喇叭口电缆外径ф28~ф63、ф42~ф78mm。
10．前门上装有观察窗、按钮、试验开关、保护器整定接钮。
11．前门与外盖设有电气闭锁、机械闭锁。
1.1.2 技术特征及用途1. 技术特征◆U N=380V,660V,1140V, I N=200A、400A、500A、630A。
◆最大分断能力与电缆外径（表1.1）。
表1.12. 保护功能特性参数◆欠压保护:动作围50%U N ~85%U N ,动作时间1~240s 。
◆过压保护:动作围110%U N ~120%U N ,动作时间5s 。
◆过载保护:反时限特性,闭锁90s 后自动复位。
◆短路保护：整定值（2~10）IN ，鉴幅或相敏保护。
◆漏电闭锁与漏电保护（表1.2）表1.2◆选择性漏电保护动作电阻:380V,3k Ω~7k Ω; 660V,5k Ω~13k Ω; 1140V,5k Ω~20kΩ。
◆三相不平衡：不平衡系数围30%~100%U N，动作时间1~240s可调。
◆通讯功能：采用RS-485，可实现遥控、遥测等功能。
◆瓦斯检测：可选择“频率量”输入或“开关量”输入，也可将该功能关闭。
◆温度检测：可选择“模拟量”输入或“关闭”该功能，可设置超温暖点。
◆精确的日期、时钟功能。
◆记忆50条信息。
3. 用途：煤矿井下中性点不接地三相电网中,作为配电开关、分支开关，大容量电动机不频繁启动控制。
矿用隔爆型智能化真空馈电开关
远程监测
实时监测馈电开关的运行状态，包括 电流、电压、功率因数、有功功率、 无功功率等电气参数，以及开关的开 合状态、故障状态等信息。
故障诊断与预警
故障诊断
通过采集馈电开关的运行数据，结合人工智能算法，实现对馈电开关的故障诊断，提高故障处理的及时性和准确 性。
预警功能
根据故障诊断结果，对可能出现的故障进行预警，提醒相关人员及时处理，避免故障扩大。
安全联锁
配备完善的安全联锁机构，确保开关 在合闸或分闸状态下，不会因误操作 或意外情况引发危险。
电气安全性能
智能化控制
采用微处理器和传感器技术，实时监测馈电开关的运行状态和参数，实现智能化 控制和保护。
过载保护
具备过载保护功能，当线路电流超过额定值时，能够自动切断电源，防止设备过 热和损坏。
环境适应性
数据记录与分析
数据记录
对馈电开关的运行数据、故障信息等进行记录，形成数据日志，便于后续的数据分析和追溯。
数据分析
对记录的数据进行深入分析，挖掘馈电开关的运行规律和故障特点，为优化设备性能和改进维护策略 提供依据。
矿用隔爆型智能化真空馈电
05
开关的案例分析
应用案例一：某矿山的馈电系统改造
01 背景
实施效果
应用智能控制方案后，采煤设备的运行更加 稳定，故障率降低，提高了采煤效率，同时 也减少了人工干预，提高了生产安全性。
解决方案
采用矿用隔爆型智能化真空馈电开关， 实现采煤设备的智能控制，提高生产 效率。
矿用隔爆型智能化真空馈电
06
开关的发展趋势与展望
技术创新与升级
01 02
智能化控制
随着物联网、大数据和人工智能技术的不断发展，矿用隔爆型智能化真 空馈电开关将实现更高程度的智能化控制，提高设备的自动化和自主决 策能力。
实时监测馈电开关的运行状态，包括 电流、电压、功率因数、有功功率、 无功功率等电气参数，以及开关的开 合状态、故障状态等信息。
故障诊断与预警
故障诊断
通过采集馈电开关的运行数据，结合人工智能算法，实现对馈电开关的故障诊断，提高故障处理的及时性和准确 性。
预警功能
根据故障诊断结果，对可能出现的故障进行预警，提醒相关人员及时处理，避免故障扩大。
安全联锁
配备完善的安全联锁机构，确保开关 在合闸或分闸状态下，不会因误操作 或意外情况引发危险。
电气安全性能
智能化控制
采用微处理器和传感器技术，实时监测馈电开关的运行状态和参数，实现智能化 控制和保护。
过载保护
具备过载保护功能，当线路电流超过额定值时，能够自动切断电源，防止设备过 热和损坏。
环境适应性
数据记录与分析
数据记录
对馈电开关的运行数据、故障信息等进行记录，形成数据日志，便于后续的数据分析和追溯。
数据分析
对记录的数据进行深入分析，挖掘馈电开关的运行规律和故障特点，为优化设备性能和改进维护策略 提供依据。
矿用隔爆型智能化真空馈电
05
开关的案例分析
应用案例一：某矿山的馈电系统改造
01 背景
实施效果
应用智能控制方案后，采煤设备的运行更加 稳定，故障率降低，提高了采煤效率，同时 也减少了人工干预，提高了生产安全性。
解决方案
采用矿用隔爆型智能化真空馈电开关， 实现采煤设备的智能控制，提高生产 效率。
矿用隔爆型智能化真空馈电
06
开关的发展趋势与展望
技术创新与升级
01 02
智能化控制
随着物联网、大数据和人工智能技术的不断发展，矿用隔爆型智能化真 空馈电开关将实现更高程度的智能化控制，提高设备的自动化和自主决 策能力。
矿用隔爆型真空馈电开关
矿用隔爆型真空馈电开关主要技术参数
1、额定电压：660V/1140V 2、额定电流：630A 500A 400A 3、电源频率：50HZ 4、工作制：连续工作制 5、控制操作电压：48V ~ 127V 6、外形尺寸：508*780*854 7、重量：300kg 8、极限通断能力：12.5KA（630开关）9KA（400、500开关） 9、电寿命：3000次 10、机械寿命：10000次。
矿用隔爆型真空馈电开关
山东中煤集团
1 矿用隔爆型真空馈电开关产品介绍 2 矿用隔爆型真空馈电开关产品特点 3 矿用隔爆型真空馈电开关主要技术参数
矿用隔爆型真空馈电开关产品介绍
矿用隔爆型真空馈电开关适用Fra bibliotek煤矿井下和其它周围介质中 含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、电 压至1140V的线路中，作为供电系统的总开关、分支开关、 或作为矿用隔爆型移动变电站用馈电开关，也可以作为大容 量电动机不频繁起动之用，有过载、短路、欠压、漏电保护 等作用。zmjt052
矿用隔爆型真空馈电开关产品特点
1、矿用隔爆型真空馈电开关既可作为供电系统的总开关或 分支开关，或作为矿用隔爆型移动变电站用馈电开关，也可 作为大容量电动机不频繁起动作用；
2、分断能力强、分析速度快。极限分断能力达12.5KA，分 断时间<0.15S(从收到漏电动作信号起到分断完毕)；
3、电气原理简单，保护作用，显示作用齐全。
华荣KBZ系列矿用隔爆型真空馈电开关(智能型)漏电保护工作原理
华荣集团有限公司KBZ系列矿用隔爆型真空馈电开关（智能型）漏电保护工作原理
1. 选择性漏电保护
选择性漏电保护采用零序功率方向原理。即，根据零序电流的大小和零序电压电位的高低及零序电压和零序电流的相位关系来判断是否有漏电故障。
在图2.1中，当动力回路发生漏电时，三相电抗器SK组成人为的中性点，中性点对地产生一零序电压信号，经C1、TC2移相后送入综合保护器的U0脚；零序电流信号由零序电流互感器TA取得，直接送入综合保护器的I0脚。当动力电缆较短，即分布电容较小时，零序电流互感器次级感应的电流信号过小达不到门槛值，必须加三相对地分布电容进行补偿，补偿电容大小范围为0.22μF~1μF之间。零序电压信号和零电流信号经综合保护器进行处理，当满足所设定的预值时，再比较U0与I0的相位关系，当两者均符合零序功率方向条件时，综合保护器内继电器动作，常开接点S断开，常闭接点F闭合→中间继电器KA断电释放→常开接点KA-1、KA-2断开→断路器QF线圈断电释放→QF分闸→实现选择性漏电保护。
当动力电缆未漏电时，直流测试电流很小，保护装置不动作，断路器正常运行。
当动力电缆发生漏电时，即三相动力回路对地绝缘电阻下到一定值时，综合保护装置内部继电器动作，其常开接点S断开，常闭接点F闭合（正常时S闭合，F断开）→中间继电器KA线圈断电释放→常开接点KA-1、KA-2打开→断路器QF线圈断电→断路器QF跳闸。
2. 漏电保护工作原理
断路器QF在合闸运行中，如果电网对地绝缘电阻下降至规定值及下时，保护装置动作，断路器跳闸，称为漏电保护，或漏电跳闸。
当开关SA1拔至“总开关”时， SA1-3闭合，电源模块输出直流DC36V对动力电缆进行绝缘测试，其绝缘电阻测试通路为：
电源模块DC电缆对地绝缘电阻→动力电缆→三相电抗器SK→电阻R1→综合保护器RJ脚→综合保护器内部，公共端COM1→电源模块的COM1。
1. 选择性漏电保护
选择性漏电保护采用零序功率方向原理。即，根据零序电流的大小和零序电压电位的高低及零序电压和零序电流的相位关系来判断是否有漏电故障。
在图2.1中，当动力回路发生漏电时，三相电抗器SK组成人为的中性点，中性点对地产生一零序电压信号，经C1、TC2移相后送入综合保护器的U0脚；零序电流信号由零序电流互感器TA取得，直接送入综合保护器的I0脚。当动力电缆较短，即分布电容较小时，零序电流互感器次级感应的电流信号过小达不到门槛值，必须加三相对地分布电容进行补偿，补偿电容大小范围为0.22μF~1μF之间。零序电压信号和零电流信号经综合保护器进行处理，当满足所设定的预值时，再比较U0与I0的相位关系，当两者均符合零序功率方向条件时，综合保护器内继电器动作，常开接点S断开，常闭接点F闭合→中间继电器KA断电释放→常开接点KA-1、KA-2断开→断路器QF线圈断电释放→QF分闸→实现选择性漏电保护。
当动力电缆未漏电时，直流测试电流很小，保护装置不动作，断路器正常运行。
当动力电缆发生漏电时，即三相动力回路对地绝缘电阻下到一定值时，综合保护装置内部继电器动作，其常开接点S断开，常闭接点F闭合（正常时S闭合，F断开）→中间继电器KA线圈断电释放→常开接点KA-1、KA-2打开→断路器QF线圈断电→断路器QF跳闸。
2. 漏电保护工作原理
断路器QF在合闸运行中，如果电网对地绝缘电阻下降至规定值及下时，保护装置动作，断路器跳闸，称为漏电保护，或漏电跳闸。
当开关SA1拔至“总开关”时， SA1-3闭合，电源模块输出直流DC36V对动力电缆进行绝缘测试，其绝缘电阻测试通路为：
电源模块DC电缆对地绝缘电阻→动力电缆→三相电抗器SK→电阻R1→综合保护器RJ脚→综合保护器内部，公共端COM1→电源模块的COM1。
KBZ系列矿用隔爆型真空馈电开关说明书
KBZ系列矿用隔爆型真空馈电开关一概述KBZ系列矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、电压1140V、660V，额定电流630A、400A 和200A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。
用单片机智能化保护，全中文显示，操作直观简便。
1 使用条件（1）矿井大气压（80～110）kPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃— +40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。
2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）工作制：长期工作制；（4）最大分断能力： 1140V 12.5KA、7.5KA；（5）操作方式：电动合、分闸；3 型号的组成及代表意义ＫＢＺ□–□□额定电压额定电流设计序号真空隔爆型馈电开关4 防爆形式：矿用隔爆型防爆标志： ExdI5 本产品执行标准：Q/JDJL019-2010MT871—2000 GB3836-20006 外形尺寸、质量（1）KBZ-630 /1140 馈电开关的外形尺寸： 850×610×970（mm）；质量： 378Kg.（2）KBZ2-200/1140(660) 和KBZ2-400/1140馈电开关的外形尺寸： 750×548×815（mm）；质量：290kg.二结构概述馈电开关的隔爆外壳呈方形，隔爆外壳分为上下两个空腔即接线腔与主腔。
接线腔在主腔上方，它集中了全部主回路的进出线端子。
