气体灭火系统：施工验收资料

气体灭火系统施工及验收规范GB50263-1997【作废】关于发布国家标准《气体灭火系统施工及验收规范》的通知
建标[1997]36号
根据国家计委计综合〔1989〕30号文的要求，由公安部会同有关部门共同制订的《气体灭火系统施工及验收规范》，已经有关部门会审。

现批准《气体灭火系统施工及验收规范》GB50263－97为强制性国家标准，自一九九七年八月一日起施行。

本规范由公安部负责管理，其具体解释等工作由公安部天津消防科学研究所负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部
1997年2月24日
目次
1 总则
2 施工准备
2.1一般规定
2.2系统组件检查
3 施工
3.1一般规定
3.2灭火剂贮存容器的安装
3.3集流管的制作与安装
3.4选择阀的安装
3.5阀驱动装置的安装
3.6灭火剂输送管道的施工
3.7灭火剂输送管道的吹扫、试验和涂漆。

气体灭火系统分部工程质量验收记录（GB 50263－2016）表号：QFD001气体灭火系统工程进场检验子分部工程质量验收记录（GB 50263－2016）表号：QFD001/01气体灭火系统工程材料进场检验记录表（GB 50263－2016）表号：QFD001/01-01气体灭火系统工程系统组件进场检查记录表（GB50263－2016）表号：QFD001/01-02气体灭火系统工程系统安装子分部工程质量验收记录GB 50263－2016表号：QFD001/02气体灭火系统工程灭火剂储存装置安装质量检查记录表（GB50263－2016）表号：QFD001/02-01气体灭火系统工程选择阀及信号反馈装置安装质量检查记录表（GB50263－2016）表号：QFD001/02-02气体灭火系统工程阀驱动装置安装质量检查记录表（GB50263－2016）表号：QFD001/02-03气体灭火系统工程阀驱动装置安装质量检查记录表（GB50263－2016）表号：QFD001/02-04气体灭火系统工程喷嘴安装质量检查记录表（GB50263－2016）表号：QFD001/02-05气体灭火系统工程预制灭火系统安装质量检查记录表（GB50263－2016）表号：QFD001/02-06气体灭火系统工程控制组件安装质量检查记录表（GB50263－2016）表号：QFD001/02-07气体灭火系统工程系统调试子分部工程质量验收记录（GB 50263－2016）表号：QFD001/03气体灭火系统工程模拟启动试验检查记录表（GB50263－2016）表号：QFD001/03-01气体灭火系统工程模拟喷气试验检查记录表（GB50263－2016）表号：QFD001/03-02气体灭火系统工程模拟切换操作试验检查记录表（GB50263－2016）表号：QFD001/03-03气体灭火系统工程系统验收子分部工程质量验收记录（GB 50263－2016）表号：QFD001/04气体灭火系统工程防护区或保护对象与储存装置间验收质量检查记录表（GB50263－2016）表号：QFD001/04-01气体灭火系统工程设备和灭火剂输送管道验收质量检查记录表（GB50263－2016）表号：QFD001/04-02气体灭火系统工程系统功能验收质量检查记录表（GB50263－2016）表号：QFD001/04-03。

机房消防气体灭火系统验收
机房消防气体灭火系统验收报告
一、验收范围
本次验收范围为 XX 公司 XX 机房所安装的消防气体灭火系统，系统由供消防气体的源站，释放执行系统，六点监测报警系统构成，消防气体释放设备由 XXX 提供；六点监测报警系统由 XXX 提供。

二、验收内容
1.消防气体源站：
（1）检查消防气体源站是否安装牢固，是否按照图纸要求安装；
（2）检查消防气体源站各阀门及电磁阀的通断性；
（3）检查消防气体源站各阀门、管道及电气连接部件是否有漏液现象；
（4）检查消防气体源站消防气体泄漏报警器的可靠性；
（5）检查消防气体源站是否正常运行，正常工作状态下压力和位移是否符合设定值；
（6）检查消防气体源站自检程序是否正确，消防气体源站是否完成自检。

- 1 -。

.5.1.2 竣工验收时，建设单位应提交下列技术资料：
5.1.2.1 经批准5.1的竣工验收申请报告。

5.1.2.2 施工记录和隐蔽工程中间验收记录。

5.1.2.3 施工图和设计变更文字记录。

5.1.2.4 竣工报告。

5.1.2.5 设计说明书。

5.1.2.6 调试报告。

5.1.2.7 系统及其主要组件的使用维护说明书。

5.1.2.8 系统组件、管道材料及管道附近的检验报告、试验报告和出厂合格证。

5.1.3 竣工验收应包括下列场所和设备；
5.1.3.1 防护区和贮瓶间。

5.1.3.2 系统设备和灭火剂输送管道。

5.1.3.3 与气体灭火系统联动的有关设备。

5.1.3.4 有关的安全设施。

5.1.4 竣工验收完成后，应按本规范附录E的规定提出竣工验收报告。

竣工验收报告的表格形式可按气体灭火系统的结构形式和防护区的具体情况进行调整。

5.1.5 气体灭火系统验收合格后，应将气体灭火系统恢复到正常工作状态。

验收不合格的不得投入使用。

1 总则1.0.1 为了确保气体灭火系统的施工质量，保护设置场所内人身和财产的安全，制定本规范。

1.0.2 本规范适用于工业和民用建筑中设置的二氧化碳灭火系统、卤代烷1211灭火系统和卤代烷1301灭火系统的施工、验收及维护管理。

1.0.3 气体灭火系统的施工及验收，应遵循国家有关法规和方针政策，做到安全实用，技术先进，经济合理。

1.0.4 气体灭火系统的施工及验收，除执行本规范的规定外，尚应符合现行国家有关标准、规范的规定。

2 施工准备2.1 一般规定2.1.1 气体灭火系统施工前应具备下列技术资料：2.1.1.1 设计施工图，设计说明书，系统及其主要组件的使用、维护说明书。

2.1.1.2 容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件的产品出厂合格证和由国家质量监督检验测试中心出具的检验报告；灭火剂输送管道及管道附件的出厂检验报告与合格证。

2.1.1.3 系统中采用的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告与合格证。

2.1.2 气体灭火系统的施工应具备下列条件：2.1.2.1 防护区和灭火剂贮瓶间设置条件与设计相符。

2.1.2.2 系统组件与主要材料齐全，其品种、规格、型号符合设计要求。

2.1.2.3 系统所需的预埋件和孔洞符合设计要求。

2.2 系统组件检查2.2.1 气体灭火系统施工前应对灭火剂贮存容器、容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件进行外观检查，并应符合下列规定：2.2.1.1 系统组件无碰撞变形及其他机械性损伤。

2.2.1.2 组件外露非机械加工表面保护涂层完好。

2.2.1.3 组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤。

2.2.1.4 铭牌清晰，其内容符合相应的现行国家标准《卤代烷1211灭火系统设计规范》GBJ110、《卤代烷1301灭火系统设计规范》GB50163和《二氧化碳灭火系统设计规范》GB50193的规定。

气体灭火系统施工过程质量检查验收记录气体灭火系统是一种常用的灭火设备，具有快速灭火，无残留物等特点。

在施工过程中，为了保证施工质量，需要进行质量检查和验收记录，以确保气体灭火系统的正常运行。

下面是一份气体灭火系统施工过程质量检查验收记录的范例，供参考。

一、项目基本信息1.项目名称：气体灭火系统施工工程2.工程地点：（填写具体地址）3.施工单位：（填写具体单位名称）5.监理单位：（填写具体单位名称）7.检查人员：（填写检查人员姓名）二、施工过程质量检查1.系统设计文件是否符合规范和设计要求？2.施工单位是否按照设计要求和相关标准施工？3.施工单位是否按照规范进行材料选用和现场安装？4.施工单位是否保证施工作业安全，是否全程佩戴个人防护装备？5.施工单位是否做好施工现场的整洁和环境保护？6.施工单位是否按照设计文件和相关标准对系统进行试压和泄露检测？7.施工单位是否按照相关标准对系统进行调试和性能测试？8.施工单位是否完成系统的防腐、防锈和防潮措施？9.施工单位是否做好系统的电气接地和电气保护？三、施工过程质量验收1.施工单位是否提交了施工记录、验收报告和相关技术文件？2.施工单位是否提供了系统的保养、维修和操作手册？3.施工单位是否对系统进行了培训，使使用人员了解系统的操作和维护要求？4.系统的施工质量是否符合相关规范和设计要求？5.系统的安全性和可靠性是否得到保证？6.系统的检测报告和性能测试结果是否符合规范和设计要求？7.系统的防腐、防锈和防潮措施是否有效？8.系统的电气接地和电气保护是否符合规范和设计要求？9.施工单位是否做好交底工作，将系统交付使用人员？10.施工单位是否做好安全培训，提高使用人员的安全意识和应急处理能力？四、施工质量整改和验收确认1.针对施工过程中发现的不合格项，施工单位是否进行了整改？2.施工单位是否提供了整改报告和相关的整改措施？3.施工单位是否重新进行了相关的试压、泄露检测和性能测试？4.监理单位针对施工单位的整改是否认可并进行了验收确认？五、施工质量检查和验收记录的保存1.录入人员：（填写录入人员姓名）2.录入日期：（填写录入日期）3.档案保存：（填写具体的档案保存地点和责任人）以上是一份气体灭火系统施工过程质量检查验收记录的范例，具体内容根据实际情况进行调整和完善。

气体灭火系统施工及验收规范GB50263-20071总则1.0.1为统一气体灭火系统（或简称系统）工程施工及验收要求，保障气体灭火系统工程质量，制定本规范。

1.0.2本规范适用于新建、扩建、改建工程中设置的气体灭火系统工程施工及验收、维护管理。

1.0.3气体灭火系统工程的施工及验收，应坚持过程控制、完善手段、强化验收的原则。

1.0.4气体灭火系统工程施工中采用的工程技术文件、承包合同文件对施工及质量验收的要求不得低于本规范的规定。

1.0.5气体灭火系统工程施工及验收、维护管理，除应符合本规范的规定外，尚应符合国家现行的有关标准的规定。

2术语2.0.1气体灭火系统gas extinguishing systems以气体为主要灭火介质的灭火系统。

2.0.2惰性气体灭火系统inert gas extinguishing systems灭火剂为惰性气体的气体灭火系统。

2.0.3卤代烷灭火系统halocarbon extinguishing systems灭火剂为卤代烷的气体灭火系统。

2.0.4高压二氧化碳灭火系统high-pressure carbon dioxide extinguishing systems灭火剂在常温下储存的二氧化碳灭火系统。

2.0.5低压二氧化碳灭火系统low-pressure carbon dioxide extinguishing systems灭火剂在-18℃~ -20℃低温下储存的二氧化碳灭火系统。

2.0.6组合分配系统combined distribution systems用一套灭火剂储存装置，保护两个及以上防护区或保护对象的灭火系统。

2.0.7单元独立系统unit independent system用一套灭火剂储存装置，保护一个防护区或保护对象的灭火系统。

2.0.8预制灭火系统pre-engineered systems按一定的应用条件，将灭火剂储存装置和喷放组件等预先设计、组装成套且具有联动控制功能的灭火系统。

气体灭火系统施工及验收规范、150L、180L七种规格瓶组均设有2.5Mpa和4.2Mpa级的钢瓶，共14类，完全能满足各种不同工程设计方案的要求。

3.2.3高压软管结构合理，寿命长现大多数单位所采用的高压软管为钢丝编织橡胶软管，外层为橡胶保护，这样的高压软管不利防潮，且橡胶容易老化；而我公司采用的是不锈钢波纹管，外层包不锈钢编织网保护，有利于防止潮湿环境的影响和延长软管的使用寿命。

3.2.4压力表更换方便有一些产品，如需要更换压力表，均必须将瓶组内的药剂全部放掉才能更换。

而我公司在其容器阀门结构上设置了更换压力表的自动关闭装置，当更换拆下压力表时，内置的阀门自动关闭，不会因更换压力表导致灭火剂外泄。

3.2.5可现场进行药剂的补充及增压众所周知，任何非金属密封部件因长期使用，都存在微泄漏的可能性，还可能出现瓶组压力降低或药剂泄漏的现象。

本公司产品在其阀门结构上另设置了现场补充结构，可在使用现场进行补压或补充药剂，大大缩短了维护保养时间，使设备和防护区得到了正常使用和连续性保护。

4、系统主要设计参数：3.2本公司七氟丙烷灭火系统产品的技术特点及其在同类产品中的优势：3.2.1阀门通径大、结构合理现许多厂家生产的七氟丙烷灭火系统其储存容器采用常规的无缝气瓶，其阀门口径明显过小，灭火剂喷放时间长，不能满足规范要求，而七公司的阀门结构与美国著名的消防企业KIDD公司和ANSAL公司阀门结构相同，其密封性能好，启动可靠，动作灵敏，阀门通径大，喷放时间短，完全满足设计规范规定的喷放时间要求。

3.2.2贮存容器规格的可供选择性大现大多数单位的贮存容器规格较单一，品种少，选择性小，根本不能满足不同工程设计方案的要求，而七公司瓶组规格齐全，备有60L、70L、90L、100L、120L 、150L、180L七种规格瓶组均设有2.5Mpa和4.2Mpa级的钢瓶，共14类，完全能满足各种不同工程设计方案的要求。

3.2.3高压软管结构合理，寿命长现大多数单位所采用的高压软管为钢丝编织橡胶软管，外层为橡胶保护，这样的高压软管不利防潮，且橡胶容易老化；而我公司采用的是不锈钢波纹管，外层包不锈钢编织网保护，有利于防止潮湿环境的影响和延长软管的使用寿命。

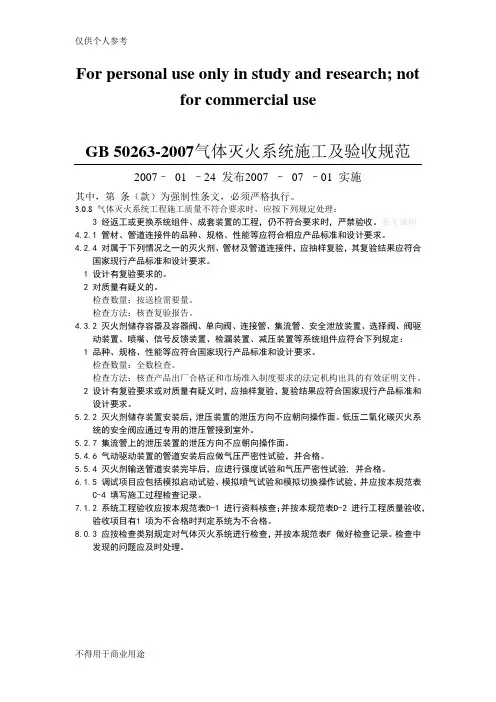

For personal use only in study and research; notfor commercial useGB 50263-2007气体灭火系统施工及验收规范2007–01 –24 发布2007 –07 –01 实施其中，第条（款）为强制性条文，必须严格执行。

3.0.8 气体灭火系统工程施工质量不符合要求时，应按下列规定处理：3 经返工或更换系统组件、成套装置的工程，仍不符合要求时，严禁验收。

条文说明4.2.1 管材、管道连接件的品种、规格、性能等应符合相应产品标准和设计要求。

4.2.4 对属于下列情况之一的灭火剂、管材及管道连接件，应抽样复验，其复验结果应符合国家现行产品标准和设计要求。

1 设计有复验要求的。

2 对质量有疑义的。

检查数量：按送检需要量。

检查方法：核查复验报告。

4.3.2 灭火剂储存容器及容器阀、单向阀、连接管、集流管、安全泄放装置、选择阀、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置等系统组件应符合下列规定：1 品种、规格、性能等应符合国家现行产品标准和设计要求。

检查数量：全数检查。

检查方法：核查产品出厂合格证和市场准入制度要求的法定机构出具的有效证明文件。

2 设计有复验要求或对质量有疑义时，应抽样复验，复验结果应符合国家现行产品标准和设计要求。

5.2.2 灭火剂储存装置安装后，泄压装置的泄压方向不应朝向操作面。

低压二氧化碳灭火系统的安全阀应通过专用的泄压管接到室外。

5.2.7 集流管上的泄压装置的泄压方向不应朝向操作面。

5.4.6 气动驱动装置的管道安装后应做气压严密性试验，并合格。

5.5.4 灭火剂输送管道安装完毕后，应进行强度试验和气压严密性试验, 并合格。

6.1.5 调试项目应包括模拟启动试验、模拟喷气试验和模拟切换操作试验，并应按本规范表C-4 填写施工过程检查记录。

7.1.2 系统工程验收应按本规范表D-1 进行资料核查；并按本规范表D-2 进行工程质量验收，验收项目有1 项为不合格时判定系统为不合格。
