共模干扰和差模干扰

共模干扰与差模干扰一、共模干扰(1)什么是共模干扰共模干扰是两个幅度相同，相位相同的信号。

在两个设备之间传输电源或者信号的传输线至少有两根，如图1所示：图1在上图模型中，电源或者信号在传输过程中一般有三种可能会产生共模干扰。

第一种：外界电磁场在传输线1和传输线2上同时感应出电压，由此感应电压产生感应电流并在传输线上传播，如图2所示：图2第二种：设备1和设备2的接地点GND1和GND2电位不相同，导致实际的两个设备之间存在压差，从而产生感应电流在两根传输线上传播，如图3所示：图3第三种：传输线1和传输线2与图1中GND也就是大地存在电位差，也就是两个导线做去路，地线做来路，这样电缆上同样也会存在共模电流，如图4所示：图4(2)如何抑制共模干扰知道了什么是共模干扰以及其产生的缘由，那么抑制共模干扰就有了头绪。

通常采用以下方法减小共模干扰的影响：1．屏蔽和绝缘：使用屏蔽电缆或屏蔽盒，以阻止外部干扰信号进入信号线或电路。

2．差分信号：使用差分信号传输，其中信号由两个相对的信号线组成，共模干扰信号会在两个线上产生相同的影响，从而在接收端可以被抵消。

3．地线设计：优化地线和接地系统，以减小地线噪声和共模干扰。

4．滤波器：使用共模电感来去除共模干扰信号，通常是在接收端或信号处理器中使用。

二、差模干扰(1)什么是差模干扰差模干扰是两个幅度相同，方向相反的信号。

差模干扰就是线与线之间的干扰，指电源与设备之间的传导线构成的回路中存在的电压尖峰、跳动等。

模型如图5所示图5(2)如何抑制差模干扰1．使用差模电感：差模电感是通过将两个同向匝数相同的线圈按照特定规则绕制而成的。

它的理论特性是在差模电流下表现出高阻抗，而在共模电流下则表现为零阻抗。

在电路中，差模电感的主要功能是消除电路中的差模信号。

2．使用差模电容：电容的阻抗随频率变化特性是Z=1/(2πfC)，可见差模干扰的频率越高，电容对其的阻抗越低。

我们可以利用这个特性将差模干扰旁路掉。

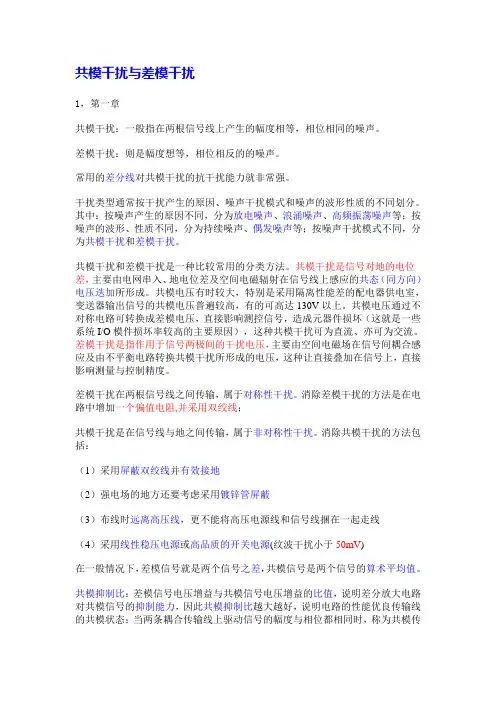

共模干扰与差模干扰1，第一章共模干扰：一般指在两根信号线上产生的幅度相等，相位相同的噪声。

差模干扰：则是幅度想等，相位相反的的噪声。

常用的差分线对共模干扰的抗干扰能力就非常强。

干扰类型通常按干扰产生的原因、噪声干扰模式和噪声的波形性质的不同划分。

其中：按噪声产生的原因不同，分为放电噪声、浪涌噪声、高频振荡噪声等；按噪声的波形、性质不同，分为持续噪声、偶发噪声等；按噪声干扰模式不同，分为共模干扰和差模干扰。

共模干扰和差模干扰是一种比较常用的分类方法。

共模干扰是信号对地的电位差，主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态（同方向）电压迭加所形成。

共模电压有时较大，特别是采用隔离性能差的配电器供电室，变送器输出信号的共模电压普遍较高，有的可高达130V以上。

共模电压通过不对称电路可转换成差模电压，直接影响测控信号，造成元器件损坏（这就是一些系统I/O模件损坏率较高的主要原因），这种共模干扰可为直流、亦可为交流。

差模干扰是指作用于信号两极间的干扰电压，主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压，这种让直接叠加在信号上，直接影响测量与控制精度。

差模干扰在两根信号线之间传输，属于对称性干扰。

消除差模干扰的方法是在电路中增加一个偏值电阻,并采用双绞线；共模干扰是在信号线与地之间传输，属于非对称性干扰。

消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)在一般情况下，差模信号就是两个信号之差，共模信号是两个信号的算术平均值。

共模抑制比：差模信号电压增益与共模信号电压增益的比值，说明差分放大电路对共模信号的抑制能力，因此共模抑制比越大越好，说明电路的性能优良传输线的共模状态：当两条耦合传输线上驱动信号的幅度与相位都相同时，称为共模传输模式。

差模干扰和共模干扰的原理差模干扰和共模干扰都是电路中常见的干扰形式。

差模干扰和共模干扰的原理可以通过对其定义以及电路中的具体应用来解释。

首先，差模干扰指的是信号的两个分量相对于地的电位差所引起的干扰。

差模信号是指两个信号相对地的电位差，一般称为差模电压或差模信号；而差模干扰是指差模信号中存在的噪声或干扰信号。

差模干扰往往来源于信号源自身的不完美，或者由于信号传播过程中的电磁波耦合等因素引起。

例如，在音频线路中，差模干扰可能来自于电源线的磁场感应、地线噪声以及其他电源干扰。

其次，共模干扰指的是信号的两个分量相对地的电位相等所引起的干扰。

共模信号是指信号的两个分量相对地的电位相等，一般称为共模电压或共模信号；而共模干扰是指共模信号中存在的噪声或干扰信号。

共模干扰往往来源于外部环境中的电磁干扰，例如电源线上的高频噪声信号、其他电器设备的辐射电磁波等。

差模干扰和共模干扰的区别在于信号的两个分量相对地的电位差异。

对于差模干扰，由于信号源自身的不完美或传播过程中的电磁波耦合，信号的两个分量之间存在电位差，因此产生了差模干扰；而对于共模干扰，由于外部环境中的电磁干扰，信号的两个分量相对地的电位相等，因此产生了共模干扰。

差模干扰和共模干扰在电路中的影响与应对方法也有所不同。

差模干扰会破坏信号的差模部分，导致信号失真或降低信噪比；而共模干扰则会影响整个信号以及相关设备的正常工作。

为了解决差模干扰问题，可以采取一些差模抑制技术，如采用差模放大器、差模滤波器，或者在设计中增加屏蔽层和引入差模输入和输出滤波来降低差模干扰的影响。

而对于共模干扰问题，可以采取共模抑制技术，如增加屏蔽层、使用阻抗匹配技术、选择低耦合度的电子元件等，以减少共模干扰的影响。

总之，差模干扰和共模干扰是电路中常见的干扰形式，其原理在于信号分量相对地的电位差异。

了解差模干扰和共模干扰的原理，有助于我们在电路设计和干扰抑制中采取相应的措施，保证信号的质量和系统的正常工作。

共模干扰与差模干扰共模干扰（Common-mode）：两导线上的干扰电流振幅相等，而方向相同者称为共模干扰。

共模电流一般情况下，电缆上产生共模电流的原因有三个方面: 一个是外界电磁场在电缆中所有导线上感应出来的电压（这个电压相对于大地是等幅同相的），这个电压产生电流；另一个原因是电缆两端的设备所接的地电位不同，在这个地电位的驱动下产生电流; 第三个原因是设备上的电缆与大地之间的电位差，这样电缆上会有共模电流。

如果设备在其电缆上产生共模电流，电缆会产生强烈的电磁辐射，对电子、电气产品元器件产生电磁干扰，影响产品的性能指标。

另外，当电路不平衡时，共模电流会转变为差模电流，差模电流对电路直接产生干扰影响。

对于电子、电气产品电路中的信号线及其回路而言:差模电流流过电路中的导线环路时，将引起差模辐射，这种环路相当于小环天线，能向空间辐射磁场，或接收磁场。

因此，必须限制环路的大小和面积。

如何识别共模干扰1）从干扰源判断：雷电、附近发生的电弧、附近的电台或其它大功率辐射装置在电缆上产生的干扰是共模干扰。

2）从频率上判断：共模干扰主要集中在1MHz以上。

这是由于共模干扰是通过空间感应到电缆上的，这种感应只有在较高频率时才容易发生。

但有一种例外，当电缆从很强的磁场辐射源（例如，开关电源）旁边通过时，也会感应上频率较低的共模干扰。

3）用仪器测量：只要有一台频谱分析仪和一只电流卡钳就可以进行测量、判断了，判断的步骤如下：将卡钳卡在信号线或地线（火线或零线）上，记录下某个感兴趣频率（f1）的干扰强度；/将卡钳同时卡住信号线和地线，若能观察到（f1）处的干扰，则（f1）干扰中包含共模干扰成份，要判断是否仅含共模成份，进行步骤三的判别；将卡钳分别卡住信号线和地线，若两根线上测得的（f1）干扰的幅度相同，则（f1）干扰中仅含共模成份；若不相同，则（f1）干扰中还包含差模成份。

消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）不要和电控锁等易产生干扰的设备共用同一个电源（5）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV) （6）使用差分式电路差模干扰（Differential-mode）：两导线上的干扰电流，振幅相等，方向相反称为差模干扰。

什么是共模干扰和差模干扰电压电流的变化通过导线传输时有二种形态，我们将此称做”共模”和”差模”。

设备的电源线，电话等的通信线，与其它设备或外围设备相互交换的通讯线路，至少有两根导线，这两根导线作为往返线路输送电力或信号。

但在这两根导线之外通常还有第三导体，这就是”地线”。

干扰电压和电流分为两种:一种是两根导线分别做为往返线路传输;另一种是两根导线做去路，地线做返回路传输。

前者叫”差模”，后者叫”共模”。

对差分放大器，两路输入的干扰信号，如果是大小不相等，或方向不相同，即为差模干扰信号。

通常我们使用的电器是两线的，一根火线(L)，一根零线(N)，零线认为是三相电的中线，同时还有一根接地线叫做地线，。

零线与火线之间的干扰叫做差模干扰，火线与地线之间的干扰叫做共模干扰。

地与零线之间认为是没有电压的，或者可以认为是零线没有电压，不能驱动电器，因此认为零线与地线之间没有干扰。

什么是共模残压共模电压(common mode voltage):在每一导体和所规定的参照点之间(往往是大地或机架)出现的相量电压的平均值。

或者说同时加在电压表两测量端和规定公共端之间的那部分输入电压。

差模电压(symmetrical voltage)：一组规定的带电导体中任意两根之间的电压。

使差模电压又称对称电压。

在规定波形，标称放电电流冲击氧化锌阀片，阀片两端测到的电压峰值，称为残压。

残压与压敏电压的比值，残压比。

雷击，闪电会在输入/输出电源线上产生瞬间高压，大电流，影响用户设备稳定运行，严重时会造成设备损坏。

避雷器按接法分可分为共模接法和差模接法两种：避雷器接在相线之间或相线与零线之间称为差模接法，即所谓横向保护。

避雷器接在相线与地线之间或零线与地线之间称为共模接法，即所谓纵向保护。

共模信号是作用在差分放大器或仪表放大器同相、反相输入端的相同信号。

例如，平衡线对中引入到两个平衡端的噪声电压。

另外一个例子是加在平衡线上的直流电压(例如：由于信号源与接收器之间的地电位差而产生的直流电平)。

电源线噪声：共模干扰、差模干扰-设计应用1、电源线噪声是电网中各种用电设备产生的电磁骚扰沿着电源线传播所造成的。

电源线噪声分为两大类：共模干扰、差模干扰。

共模干扰定义为任何载流导体与参考地之间的不希望有的电位差；差模干扰定义为任何两个载流导体之间的不希望有的电位差。

如上图, 蓝色信号是在两根导线内部作往返传输的，我们称之为"差模"；黄色信号是在信号与地线之间传输的，我们称之为"共模"。

2.1共模干扰信号共模干扰的电流大小不一定相等，但是方向（相位）相同的。

电气设备对外的干扰多以共模干扰为主，外来的干扰也多以共模干扰为主，共模干扰本身一般不会对设备产生危害，但是如果共模干扰转变为差模干扰，干扰就严重了，因为有用信号都是差模信号。

2.2差模干扰信号差模干扰的电流大小相等，方向（相位）相反。

由于走线的分布电容、电感、信号走线阻抗不连续，以及信号回流路径流过了意料之外的通路等，差模电流会转换成共模电流。

2.3共模干扰产生原因1. 电网串入共模干扰电压。

2. 辐射干扰（如雷电，设备电弧，附近电台，大功率辐射源）在信号线上感应出共模干扰，原因是交变的磁场产生交变的电流，地线－零线回路面积与地线－火线回路面积不相同，两个回路阻抗不同等原因造成电流大小不同。

3.接地电压不一样，简单的说就电位差而造就了共模干扰。

4.设备内部的线路对电源线造成的共模干扰。

2.4共模干扰电流共模干扰一般是以共模干扰电流存在的形式出现的，一般情况下共模干扰电流产生的原因有三个方面：1. 外界电磁场在电路走线中的所有导线上感应出来电压（这个电压相对于大地是等幅和同相的），由这个电压产生的电流。

2. 由于电路走线两端的器件所接的地电位不同，在这个地电位差的驱动下产生的电流。

3. 器件上的电路走线与大地之间有电位差，这样电路走线上会产生共模干扰电流。

2.5注意事项1.器件如果在其电路走线上产生共模干扰电流，则电路走线会产生强烈的电磁辐射，对电子、电气产品元器件产生电磁干扰，影响产品的性能指标；2.当电路不平衡时，共模干扰电流会转变为差模干扰电流，差模干扰电流对电路直接产生干扰影响。

什么是共模干扰和差模干扰电压电流的变化通过导线传输时有二种形态，我们将此称做"共模"和"差模"。

设备的电源线，电话等的通信线，与其它设备或外围设备相互交换的通讯线路，至少有两根导线，这两根导线作为往返线路输送电力或信号。

但在这两根导线之外通常还有第三导体，这就是"地线"。

干扰电压和电流分为两种:一种是两根导线分别做为往返线路传输；另一种是两根导线做去路，地线做返回路传输。

前者叫"差模"，后者叫"共模"。

什么是共模残压什么是共模残压共模电压(common mode voltage):在每一导体和所规定的参照点之间（往往是大地或机架）出现的相量电压的平均值。

或者说同时加在电压表两测量端和规定公共端之间的那部分输入电压。

差模电压（symmetrical voltage）：一组规定的带电导体中任意两根之间的电压。

使差模电压又称对称电压。

在规定波形，标称放电电流冲击氧化锌阀片，阀片两端测到的电压峰值，称为残压。

残压与压敏电压的比值，残压比。

雷击，闪电会在输入/输出电源线上产生瞬间高压，大电流，影响用户设备稳定运行，严重时会造成设备损坏。

避雷器按接法分可分为共模接法和差模接法两种：避雷器接在相线之间或相线与零线之间称为差模接法，即所谓横向保护。

避雷器接在相线与地线之间或零线与地线之间称为共模接法，即所谓纵向保护。

共模干扰是在信号线与地之间传输，属于非对称性干扰。

消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）不要和电控锁共用同一个电源（5）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV。

差模干扰/共模干扰指干扰杂讯流通路径的方式。

凡是来自电源火线（HOT）而经由零线（NEUTRAL）返回的杂讯称为差模杂讯。

凡是来自电源火线（HOT）或零线（NEUTRAL）而经由地线返回的杂讯,称为共模杂讯。

一般杂讯所经由的不是共模路径就是差模路径,因此可对不同路径的杂讯采用不同的处理,以滤波、屏蔽等手段来消除。

什么叫共模干扰和差模干扰？如何消除通讯线上的干扰？485通信线由两根双绞的线组成，它是通过两根通信线之间的电压差的方式来传递信号，因此称之为差分电压传输。

差模干扰在两根信号线之间传输，属于对称性干扰。

消除差模干扰的方法是在电路中增加一个偏值电阻,并采用双绞线；共模干扰是在信号线与地之间传输，属于非对称性干扰。

消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）不要和电控锁共用同一个电源（5）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)电压电流的变化通过导线传输时有二种形态,我们将此称做"共模"和"差模".设备的电源线,电话等的通信线,与其它设备或外围设备相互交换的通讯线路,至少有两根导线,这两根导线作为往返线路输送电力或信号.但在这两根导线之外通常还有第三导体,这就是"地线".干扰电压和电流分为两种:一种是两根导线分别做为往返线路传输;另一种是两根导线做去路,地线做返回路传输.前者叫"差模",后者叫"共模".电源线噪声是电网中各种用电设备产生的电磁骚扰沿着电源线传播所造成的。

电源线噪声分为两大类：共模干扰、差模干扰。

共模干扰（Common-mode Interference）定义为任何载流导体与参考地之间的不希望有的电位差；差模干扰（Differential-mode Interference）定义为任何两个载流导体之间的不希望有的电位差。

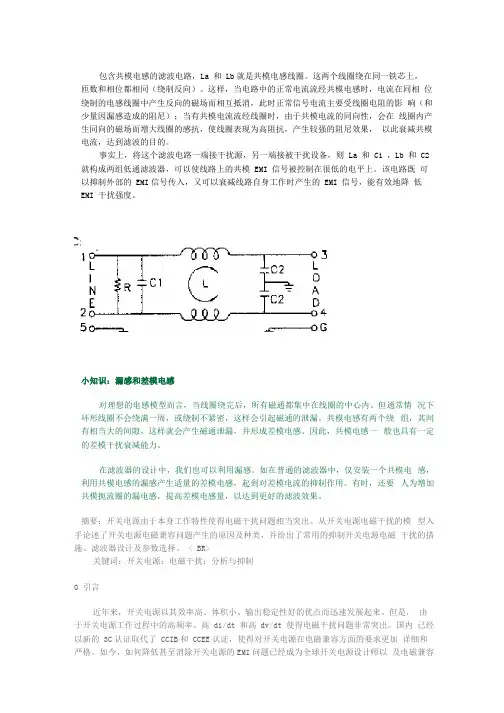

包含共模电感的滤波电路，La 和 Lb就是共模电感线圈。

这两个线圈绕在同一铁芯上，匝数和相位都相同（绕制反向）。

这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响（和少量因漏感造成的阻尼）；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。

事实上，将这个滤波电路一端接干扰源，另一端接被干扰设备，则 La 和 C1 ，Lb 和 C2 就构成两组低通滤波器，可以使线路上的共模 EMI 信号被控制在很低的电平上。

该电路既可以抑制外部的 EMI信号传入，又可以衰减线路自身工作时产生的 EMI 信号，能有效地降低EMI 干扰强度。

小知识：漏感和差模电感对理想的电感模型而言，当线圈绕完后，所有磁通都集中在线圈的中心内。

但通常情况下环形线圈不会绕满一周，或绕制不紧密，这样会引起磁通的泄漏。

共模电感有两个绕组，其间有相当大的间隙，这样就会产生磁通泄漏，并形成差模电感。

因此，共模电感一般也具有一定的差模干扰衰减能力。

在滤波器的设计中，我们也可以利用漏感。

如在普通的滤波器中，仅安装一个共模电感，利用共模电感的漏感产生适量的差模电感，起到对差模电流的抑制作用。

有时，还要人为增加共模扼流圈的漏电感，提高差模电感量，以达到更好的滤波效果。

摘要：开关电源由于本身工作特性使得电磁干扰问题相当突出。

从开关电源电磁干扰的模型入手论述了开关电源电磁兼容问题产生的原因及种类，并给出了常用的抑制开关电源电磁干扰的措施、滤波器设计及参数选择。

< BR>关键词：开关电源；电磁干扰；分析与抑制0 引言近年来，开关电源以其效率高、体积小、输出稳定性好的优点而迅速发展起来。

但是，由于开关电源工作过程中的高频率、高 di/dt 和高 dv/dt 使得电磁干扰问题非常突出。

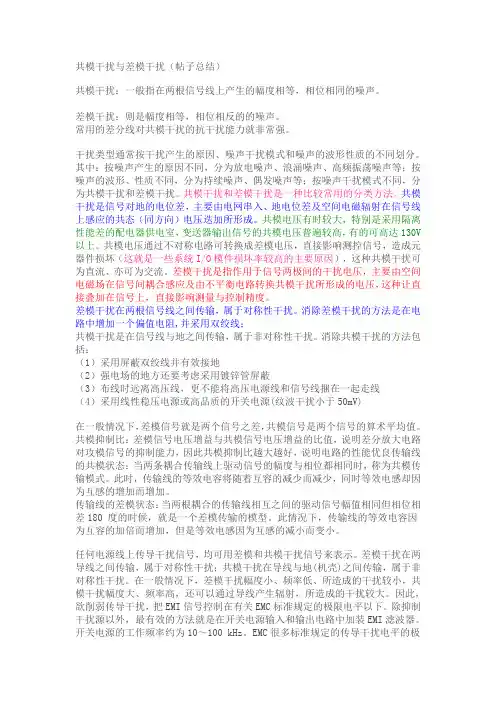

共模干扰与差模干扰（帖子总结）共模干扰：一般指在两根信号线上产生的幅度相等，相位相同的噪声。

差模干扰：则是幅度相等，相位相反的的噪声。

常用的差分线对共模干扰的抗干扰能力就非常强。

干扰类型通常按干扰产生的原因、噪声干扰模式和噪声的波形性质的不同划分。

其中：按噪声产生的原因不同，分为放电噪声、浪涌噪声、高频振荡噪声等；按噪声的波形、性质不同，分为持续噪声、偶发噪声等；按噪声干扰模式不同，分为共模干扰和差模干扰。

共模干扰和差模干扰是一种比较常用的分类方法。

共模干扰是信号对地的电位差，主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态（同方向）电压迭加所形成。

共模电压有时较大，特别是采用隔离性能差的配电器供电室，变送器输出信号的共模电压普遍较高，有的可高达130V 以上。

共模电压通过不对称电路可转换成差模电压，直接影响测控信号，造成元器件损坏（这就是一些系统I/O模件损坏率较高的主要原因），这种共模干扰可为直流、亦可为交流。

差模干扰是指作用于信号两极间的干扰电压，主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压，这种让直接叠加在信号上，直接影响测量与控制精度。

差模干扰在两根信号线之间传输，属于对称性干扰。

消除差模干扰的方法是在电路中增加一个偏值电阻,并采用双绞线；共模干扰是在信号线与地之间传输，属于非对称性干扰。

消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线（4）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)在一般情况下，差模信号就是两个信号之差，共模信号是两个信号的算术平均值。

共模抑制比：差模信号电压增益与共模信号电压增益的比值，说明差分放大电路对攻模信号的抑制能力，因此共模抑制比越大越好，说明电路的性能优良传输线的共模状态：当两条耦合传输线上驱动信号的幅度与相位都相同时，称为共模传输模式。

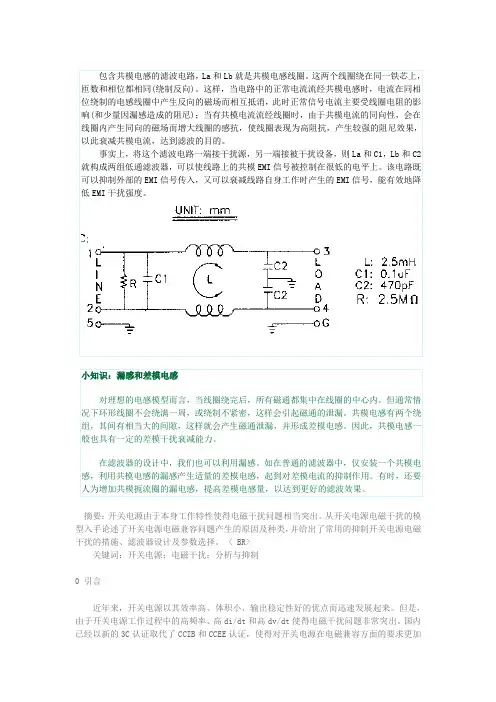

包含共模电感的滤波电路，La和Lb就是共模电感线圈。

这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。

这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。

事实上，将这个滤波电路一端接干扰源，另一端接被干扰设备，则La和C1，Lb和C2就构成两组低通滤波器，可以使线路上的共模EMI信号被控制在很低的电平上。

该电路既可以抑制外部的EMI信号传入，又可以衰减线路自身工作时产生的EMI信号，能有效地降低EMI干扰强度。

小知识：漏感和差模电感对理想的电感模型而言，当线圈绕完后，所有磁通都集中在线圈的中心内。

但通常情况下环形线圈不会绕满一周，或绕制不紧密，这样会引起磁通的泄漏。

共模电感有两个绕组，其间有相当大的间隙，这样就会产生磁通泄漏，并形成差模电感。

因此，共模电感一般也具有一定的差模干扰衰减能力。

在滤波器的设计中，我们也可以利用漏感。

如在普通的滤波器中，仅安装一个共模电感，利用共模电感的漏感产生适量的差模电感，起到对差模电流的抑制作用。

有时，还要人为增加共模扼流圈的漏电感，提高差模电感量，以达到更好的滤波效果。

摘要：开关电源由于本身工作特性使得电磁干扰问题相当突出。

从开关电源电磁干扰的模型入手论述了开关电源电磁兼容问题产生的原因及种类，并给出了常用的抑制开关电源电磁干扰的措施、滤波器设计及参数选择。

<BR>关键词：开关电源；电磁干扰；分析与抑制0 引言近年来，开关电源以其效率高、体积小、输出稳定性好的优点而迅速发展起来。

但是，由于开关电源工作过程中的高频率、高di/dt和高dv/dt使得电磁干扰问题非常突出。

国内已经以新的3C认证取代了CCIB和CCEE认证，使得对开关电源在电磁兼容方面的要求更加详细和严格。

共模干扰与差模干扰来源：| 作者：| 发布时间：2009-12-25 12:50:13 | 浏览：266次【字体：大中小】共模干扰：一般指在两根信号线上产生的幅度相等，相位相同的噪声。

差模干扰：一般指在两根信号线上产生的幅度想等，相位相反的噪声。

共模干扰是信号对地的电位差，主要由电网串入、地电位差及空间电磁辐射在信号线上感应的同方向电压迭加所形成。

差模干扰是指作用于信号两极间的干扰电压。

主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压。

差模干扰在两根信号线之间传输，属于对称性干扰。

消除差模干扰的方法是在电路中增加一个偏值电阻,并采用双绞线。

共模干扰是在信号线与地之间传输，属于非对称性干扰。

消除共模干扰的方法包括：采用屏蔽双绞线并有效接地、强电场的地方采用镀锌管屏蔽、布线时远离高压线，不能将高压电源线和信号线捆在一起走线、采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)共模抑制比：差模信号电压增益与共模信号电压增益的比值，说明差分放大电路对共模信号的抑制能力，因此共模抑制比越大越好，说明电路的性能优良。

传输线的共模传输模式：当两条耦合传输线上驱动信号的幅度与相位都相同。

此时，传输线的等效电容将随着互容的减少而减少，同时等效电感却因为互感的增加而增加。

传输线的差模传输的模式：当两根耦合的传输线相互之间的驱动信号幅值相同但相位相差180 度的时候，就是一个差模传输的模型。

此时，传输线的等效电容因为互容的加倍而增加，但是等效电感因为互感的减小而变小。

任何电源线上传导干扰信号，均可用差模和共模干扰信号来表示。

在一般情况下，差模干扰幅度小、频率低、所造成的干扰较小，共模干扰幅度大、频率高，还可以通过导线产生辐射，所造成的干扰较大。

因此，欲削弱传导干扰，把EMI信号控制在有关EMC标准规定的极限电平以下。

除抑制干扰源以外，最有效的方法就是在开关电源输入和输出电路中加装EMI滤波器。

什么是共模⼲扰和差模⼲扰？教你如何抑制这两种⼲扰前⾔如果你对EMC有⼀定的了解，你⼀定听过EMC测试主要测两⼤类⼲扰，⼀是传导，⼆是发射。

传导噪声⼜可以分为两⼤类，⼀种是差模噪声，另⼀种是共模噪声。

共模⼲扰与差模⼲扰什么是差模噪声和共模噪声在下图中，表⽰⼀个线路板装在⾦属外壳中，我们具体来具体分析⼀下。

在差分模式噪声中，噪声源出现在电源线两端并与电源构成串联的关系，在图中我们明显可以发现共模噪声电流的⽅向与电源电流的⽅向相同。

那么我们为什么叫它差模电流呢？之所以称为“差模”，是因为输出电流和返回电流的⽅向相反。

差模噪声与共模噪声那么什么是共模噪声呢？共模噪声其实就是通过杂散电容等泄漏的噪声电流通过地返回到电源线的噪声。

之所以称之为“共模”噪声，是因为电源的正（+）侧和负（-）侧上的噪声电流⽅向相同，这样电源线的正负噪声压差为0。

如上所述，⽆论是共模噪声，还是差模噪声，这些类型的噪声是属于传导辐射。

但是，由于噪声电流在电源线中流动，因此仍然会辐射出噪声。

共模噪声和差模噪声的差异由差模噪声引起的辐射电场强度Ed可以使⽤下图中的左边的公式表⽰，Id是差分模式下的噪声电流，r是到观察点的距离，f是噪声频率。

差模噪声会产⽣噪声电流环路，因此环路⾯积S成为影响差模噪声强度的重要因素。

由公式可知，如果其他元素不变，较⼤的环路⾯积，电场强度会更⾼。

由共模噪声引起的辐射的电场强度Ec可以由下图中右边的公式表⽰。

电缆长度L是⼀个重要的影响因素。

计算实例下图中是⼀个计算实例，当然，由于实际应⽤中的线缆⼀般⽐较复杂，⼀般只能定性分析，通过这个例⼦我们可以得出重要的结论，对于相同的噪声电流值，共模噪声引起的辐射⼲扰强度要⼤得多在这个⽰例中，共模噪声⼲扰强度⼤约是差模噪声强度的100倍。

所以在考虑解决辐射的措施时，应记住，应对共模噪声的措施尤为重要。

当然这不是说差模⼲扰就不⽤管了，只是要有侧重点。

计算实例总结总结⼀下，为了减⼩差分模式噪声，我们采取的最基本措施是通过使⽤双绞线电缆来减⼩环路⾯积S，对于共模噪声，尽可能缩短电缆长度。

共模干扰与差模干扰1.共模干扰共模干扰指的是干扰电压在信号线及其回线上的幅度相同，这里的电压以附近任何一个物体（大地、参考地线板、金属机箱等）为参考电位。

干扰电流回路则是在导线与参考物体构成的路中流动。

如下图所示共模干扰电压和电流A指发送部分，B指接收部分抑制共模干扰的主要方法是应用共模扼流圈。

共模扼流圈是共模插入损耗中起主导作用的电感元件。

它是在一个磁环/闭合磁路的上下两个半环上，分别绕制相同匝数但绕向相反的线圈。

如下图所示。

流过共模扼流圈的电流包括共模电流Icm和I’cm，以及差模电流Idm和I’dm根据电磁感应原理，上图中由于共模电流Icm和I’cm方向相同，所以在磁环中形成的磁力线a和a’是相互叠加的，即磁通相互叠加。

由于磁通Φ=L*I，故共模扼流圈的总电感Lc=（Φa+Φ’a）/Icm。

若将共模扼流圈串在电路中，则相当于在电路中串入一个共模电流产生的电感，此电感相当于一个低通滤波元件，从而起到共模抑制作用。

由于差模电流Idm和I’dm方向相反，所以在磁环中形成的磁力线b和b’是相互抵消的，即磁通相互抵消。

从而无滤波电感元件产生，因此对差模电流无抑制作用。

2.差模干扰差模干扰指的是干扰电压存在于信号线及其回线之间。

干扰回路则是在导线与回线构成的回路中流动。

如下图所示。

差模干扰电压和电流抑制差模干扰的主要方法是应用共差扼流圈。

差模扼流圈是差模插入损耗中起主导作用的电感元件。

它采用单个绕组结构绕制，而不像共模扼流圈那样在一个磁芯上采用两个相同绕组的结构。

如下图所示。

流过差模扼流圈的电流包括差模电流Icm和Idm，或者I’cm和I’dm。

根据电磁感应原理，上图中由于差模电流Idm或I’dm的作用，在磁环中差生磁通b或d’。

由于磁通Φ=L*I，故差模扼流圈的电感Ld=Φb/Idm。

所以在电路中串入差模扼流圈相当于串入一个差模电流产生的电感，此电感相当于一个低通滤波元件，从而起到差模抑制作用。

由于共模电流Icm或I’cm同样会产生磁通a或a’，进而产生电感Lc=Φc/Icm。

共模干扰和差模干扰，看完终于明白了共模信号和差模信号通常电源线有三根线：火线L、零线N和地线PE。

电压和电流的变化通过导线传输时有两种形态。

一种是两根导线，分别作为往返线路传输，我们称之为差模。

另一种是两根导线做去路，地线做返回传输, 我们称之为共模。

如上图，蓝色信号是在两根导线内部作往返传输，我们称之为差模。

黄色信号是在信号与地线之间传输，我们称之为共模。

共模干扰与差模干扰任何两根电源线上所存在的干扰，均可用共模干扰和差模干扰来表示。

共模干扰在导线与地（机壳）之间传输，属于非对称性干扰，它定义为任何载流导体与参考地之间的不希望存在的电位差。

差模干扰在两导线之间传输，属于对称性干扰，它定义为任何两个载流导体之间的不希望存在的电位差。

在一般情况下，共模干扰幅度大、频率高，还可以通过导线产生辐射，所造成的干扰较大。

差模干扰幅度小、频率低、所造成的干扰较小。

共模干扰信号共模干扰的电流大小不一定相等，但是方向（相位）相同的。

电气设备对外的干扰多以共模干扰为主，外来的干扰也多以共模干扰为主，共模干扰本身一般不会对设备产生危害，但是如果共模干扰转变为差模干扰，干扰就严重了，因为有用信号都是差模信号。

差模干扰信号差模干扰的电流大小相等，方向（相位）相反。

由于走线的分布电容、电感、信号走线阻抗不连续，以及信号回流路径流过了意料之外的通路等，差模电流会转换成共模电流。

共模干扰产生原因主要有以下几种：1、电网串入共模干扰电压。

2、辐射干扰（如雷电，设备电弧，附近电台，大功率辐射源）在信号线上感应出共模干扰，原因是交变的磁场产生交变的电流，地线—零线回路面积与地线—火线回路面积不相同，两个回路阻抗不同等原因造成电流大小不同。

3、接地电压不一样，简单的说就电位差而造就了共模干扰。

4、设备内部的线路对电源线造成的共模干扰。

共模干扰电流共模干扰一般是以共模干扰电流存在的形式出现的，一般情况下，共模干扰电流产生的原因有三个方面：1、外界电磁场在电路走线中的所有导线上感应出来电压（这个电压相对于大地是等幅和同相的），由这个电压产生的电流。

共模干扰与差模干扰的成因与应对共模干扰：一般指在两根信号线上产生的幅度相等，相位相同的噪声。

差模干扰：则是幅度想等，相位相反的的噪声。

常用的差分线对共模干扰的抗干扰能力就非常强。

干扰类型通常按干扰产生的原因、噪声干扰模式和噪声的波形性质的不同划分。

其中：按噪声产生的原因不同,分为放电噪声、浪涌噪声、高频振荡噪声等；按噪声的波形、性质不同,分为持续噪声、偶发噪声等;按噪声干扰模式不同，分为共模干扰和差模干扰。

共模干扰和差模干扰是一种比较常用的分类方法.共模干扰是信号对地的电位差，主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态（同方向）电压迭加所形成。

共模电压有时较大,特别是采用隔离性能差的配电器供电室，变送器输出信号的共模电压普遍较高，有的可高达130V以上。

共模电压通过不对称电路可转换成差模电压，直接影响测控信号，造成元器件损坏（这就是一些系统I/O模件损坏率较高的主要原因），这种共模干扰可为直流、亦可为交流。

差模干扰是指作用于信号两极间的干扰电压，主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压，这种让直接叠加在信号上，直接影响测量与控制精度。

差模干扰在两根信号线之间传输，属于对称性干扰。

消除差模干扰的方法是在电路中增加一个偏值电阻，并采用双绞线；共模干扰是在信号线与地之间传输,属于非对称性干扰。

消除共模干扰的方法包括：(1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线(4)采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)在一般情况下，差模信号就是两个信号之差，共模信号是两个信号的算术平均值.共模抑制比：差模信号电压增益与共模信号电压增益的比值，说明差分放大电路对攻模信号的抑制能力，因此共模抑制比越大越好,说明电路的性能优良传输线的共模状态：当两条耦合传输线上驱动信号的幅度与相位都相同时，称为共模传输模式。
