斜屋面施工计算方法（图文）一、斜屋面的测量放线1、在斜屋面结构的模板工程开始施工之前，要求在楼面板上进行控制线、墙柱定位线、墙柱300检查线的投放；同时要求把斜屋面平面布置的轮廓线投放出来。

测量员、木工工长、质检员均要求对上述测量放线情况进行跟踪检查，以确保斜屋面轮廓线投放的准确性，进而保证斜屋面结构的模板支设质量。

2、根据施工图纸的标高标注情况，计算出斜屋面各个角点的标高数值并标注在斜屋面轮廓线的楼面相应位置上。

木工工长、质检员要求对标注在楼板上的斜屋面各个角点完成标高进行一一核实，以便于工人选取合适长度的钢管立杆进行满堂架搭设，进而保证对斜屋面结构模板支设标高的控制。

二、斜屋面模板支撑满堂架设计1、斜屋面结构模板支撑满堂架立杆布置的搭设顺序为：“先梁墙柱后斜屋面板”。

立杆距梁侧、剪力墙边、柱边的间距为350mm。

立杆按照不大于1000mm的间距均匀布置，确保水平杆横、纵两个方向拉通设置。

立杆离地200mm处两个方向各设置一道水平扫地杆，沿高度方向每隔1.5m米两个方向各设置一道水平拉杆。

立杆接长严禁搭接，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3。

2）在满堂支撑架体外侧周边及内部纵、横向每5m～8m，设置由底至顶的连续竖向剪刀撑，剪刀撑宽度为5m～8m。

剪刀撑杆件底端与地面顶紧，夹角为45°～60°。

在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑，当支撑高度超过8m，扫地杆设置层应设置水平剪刀撑。

水平剪刀撑至架体底平面距离与水平剪刀撑间距不超过8m。

3）立杆伸出顶层水平杆中心线至支撑点的长度a 不应超过500m m。

顶托的伸出长度不宜超过300mm。

用于悬挑斜梁4平梁、斜梁相交位置的模板支设三、斜屋面梁模板支设及加固设计斜屋面梁根据梁底标高的变化情况分为水平梁和斜梁两种类型，本方案分别对水平梁和斜梁进行模板支设及加固的设计。

81度斜柱施工方案及计算书第一节、工程概况1、项目概况莲塘口岸总用地面积174532.00㎡，建筑面积：123875.48㎡，计容建筑总面积约9.34万㎡，有两层地下室，面积约为30843.44㎡。

本项目分为旅检区和货检区。

旅检区主要建筑物有旅检大楼（含高架平台、入境缓冲车场、地下室）、出境检查通道及监控楼、入境检查通道及监控楼、上落客区雨棚、旅检大楼与西岭下村通廊、旅检区辅助用房，其中旅检大楼地下2层，地上五层。

本计算书涉及81度斜柱分布于旅检大楼南北两侧。

2、斜柱位置及尺寸根据施工图，在1-Q交1轴部位有斜柱十一根，1-E交1轴部位有斜柱十二根，截面尺寸为700*700，与水平面夹角约为81°，斜柱强度等级为C60。

与之并排的框架柱（立柱）截面尺寸为700*700，强度等级为C60。

1-16轴交1-Q轴处设有斜柱一根，截面尺寸为1000*1000，与水平面夹角约为81°，斜柱强度等级为C60。

与之并排的框架柱（立柱）截面尺寸为800*800，强度等级为C60。

81度斜柱立面截图第二节、施工方案的选择通常对于往外倾斜的柱子施工有如下方法可以选择：第三节、施工方案介绍通过上面分析，该斜柱部位可以采用方法2进行施工。

由于该工程工期较不紧张，因而其施工周期较长的缺点能够克服。

施工过程如下：将斜柱与旁边的立柱用钢管拉结在一起，浇注混凝土时，立柱先进行浇注，待立柱浇注3天后，再浇注斜柱，最后浇注该层梁、板，各层按此顺序交替施工。

在适当位置留设竖向施工缝，竖向施工缝到斜柱范围内按照上述方法进行施工，其余部位按梁、板、柱同时浇注的方案施工。

斜柱与框架立柱的拉结措施如下图。

第四节、相关计算1、对700*700斜柱拉结体系的计算m KN KN mKN KN mKN /618.3）438.0438.0（4.1）038.01.955（2.1斜向均布荷载：（采用泵送混凝土）m /438.0sin97.04倾倒混凝土荷载：/438.0sin97.04振倒荷载：m/038.09sin 7.035.0模板荷载：/1.9559sin 7.07.05.25混凝土荷载：=+⨯++⨯=︒⨯⨯=︒⨯⨯=︒⨯⨯=︒⨯⨯⨯2、力学模型及计算结果2.1、2F与3F经求解，得到以下计算结果弯矩图剪力图由上图可知斜柱所受最大弯矩为2.45KN·m,最大剪力为7.95KN。

斜柱施工方案1. 简介本文档主要介绍斜柱施工方案，包括斜柱的定义、施工步骤、所需材料及人力资源等内容。

斜柱作为建筑结构中的重要组成部分，对整个建筑体系的稳定性具有重要影响，因此施工方案的合理设计和实施显得尤为重要。

2. 斜柱施工步骤斜柱的施工步骤如下：2.1 地基准备在施工前，需要对地基进行准备工作。

具体包括清理地表、挖掘基坑、打桩等步骤。

2.2 模板支撑在地基准备完成后，需要对斜柱的模板进行支撑。

模板支撑的稳定性直接影响到斜柱的施工质量。

2.3 钢筋绑扎在模板支撑完成后，需要进行钢筋绑扎工作。

钢筋的正确布置和固定可以确保斜柱的强度和稳定性。

2.4 浇筑混凝土在钢筋绑扎完成后，进行混凝土的浇筑工作。

浇筑混凝土时需要注意混凝土的配制、浇筑顺序和基础的养护等细节。

2.5 模板拆除待混凝土充分凝固后，进行模板的拆除工作。

拆模时需要注意不要损坏混凝土的表面，并进行必要的维修工作。

2.6 防水、防腐处理斜柱施工完成后，需要进行防水、防腐等处理工作，以增强斜柱的耐久性和防止劣化。

3. 所需材料斜柱施工过程中需要使用的主要材料包括：•混凝土：用于浇筑斜柱的主要材料，应符合相关标准和要求。

•钢筋：用于增强斜柱的强度和稳定性，应符合相关标准和要求。

•模板：用于支撑斜柱施工时浇筑混凝土的模板，应具备足够的稳定性。

•防水、防腐材料：用于斜柱施工完成后的防水、防腐处理。

4. 人力资源斜柱施工过程中需要的人力资源包括：•工程师：负责斜柱施工方案的设计和指导。

•工人：负责具体的斜柱施工工作，包括地基准备、模板支撑、钢筋绑扎、混凝土浇筑等工作。

5. 安全注意事项在斜柱施工过程中，需要注意以下安全事项：•工人必须佩戴合适的安全装备，包括安全帽、安全鞋等。

•施工现场必须设置明显的警示标志，确保施工区域的安全。

•施工现场必须保持整洁，避免杂物堆放导致安全隐患。

6. 结论本文档介绍了斜柱的施工方案，包括施工步骤、所需材料和人力资源，以及安全注意事项。

斜柱施工方案施工方案一、项目概况斜柱是指在一些角度与水平方向呈斜向放置的柱子，用于支撑和承载建筑物的荷载。

斜柱的施工方案是根据建筑设计和结构设计要求进行制定，并确保斜柱的稳定性和安全性。

二、施工准备1.地基处理：根据土质和地基情况，采取相应的地基处理措施，确保斜柱施工的稳定性。

如需进行基坑开挖，应按照地质勘探结果和设计要求进行开挖和处理。

2.材料准备：准备好斜柱所需的钢筋、混凝土、模板等材料，并对材料进行检查和验收，确保材料质量符合相关标准和要求。

3.施工人员准备：组织施工人员，包括施工队长、技术员、工人等，并确保施工人员具备相关证书和经验。

三、施工工艺1.模板安装：根据斜柱的设计要求和尺寸，安装好相应的模板，并进行调整和固定，确保模板的准确度和稳定性。

2.钢筋布置：按照设计要求和钢筋图纸进行钢筋的布置，严格控制钢筋的间距、弯曲度和粘接长度等参数，确保钢筋的承载能力和连接性。

3.混凝土浇筑：在模板和钢筋准备好后，进行混凝土的浇筑。

控制好浇筑的厚度和倾斜度，并采取振捣等措施，确保混凝土的质量和致密度。

4.养护处理：混凝土浇筑完成后，及时进行养护措施。

包括浇水养护、覆盖保护等，保证混凝土的强度和稳定性。

5.模板拆除：混凝土养护完毕后，根据混凝土的强度要求，进行模板的拆除。

拆除过程中，要注意斜柱的稳定性和结构安全。

四、施工安全措施1.工地安全管理：严格执行工地安全管理制度，确保施工过程中的安全。

2.施工人员安全：施工人员应穿戴好安全防护用品，并接受安全培训，防止发生人员伤害事故。

3.施工设备安全：保证施工设备的正常运行和安全使用，定期进行设备维护和检修。

4.施工现场标识：明确标识施工现场的危险区域和注意事项，提醒施工人员注意安全。

5.高空作业安全：施工过程中涉及到高空作业时，采取相应的安全措施，如安装防护网、用好安全绳等。

五、施工质量控制1.材料质量控制：对施工材料进行检查和验收，确保材料质量符合国家标准和设计要求。

全方位长短腿斜柱插入式角钢基础施工方案本工程为适应山区地形变化，减少土石方开挖量和减少对自然地貌和植被的破坏，铁塔大量按全方位长短腿设计。

为配合长短腿铁塔，基础采用全方位不等高斜柱基础（地脚螺栓式和角钢直插式），此类基础具有显著的经济和社会效益。

我公司根据以往同类型基础的施工经验，制定以下施工方案，确保基础工程的施工质量达到优良级标准。

1 基础施工数据的计算全方位不等高基础在施工中需要大量的施工数据，在施工前要根据设计数据，对每一基基础的施工数据进行计算，以角钢插入式斜柱基础为例，计算步骤如下：1) 已知条件：①基础型号②插入角钢的规格长度L、相对于竖直面的斜率 e③基础根开d2④各个腿之间的高差基础各部尺寸示意图计算步骤：d1/2=d2/2＋n －h4×ed3/2=d1/2＋L×cos（α）×ed4/2=d2/2＋n+h×e式中n 值如左图所示设在中心桩，对中、整平，线路方向水平角度归零。

旋转45°，在该方向上钢尺直接量取经纬仪视轴中心（仪器上已标出）至桩A 的斜距，计算出桩A 的水平距离。

不断调整桩A 直到水平距离符合分坑尺寸为止。

若地形影响经纬仪在中心桩处不能直接测量坑角，可在45°方向上订一过渡桩B 。

挪一次经纬仪到桩B 测量，来计算出坑角桩A 。

基坑对角线侧的坑角订出后即可划出基坑正确位置（施工中按照斜距计算法找正角钢、模板、地脚螺栓）。

使用斜距法计算出桩A 相对于中心桩的高差，根据设计要求计算基坑开挖深度。

3 浇制准备1） 插入角钢式基础，为了使施工简便，要先在坑内找正钢筋位置，做好标记，用角钢下棱的半对角线值找正支垫角钢的混凝土垫块；2） 插入角钢下端固定在混凝土垫块上，角钢上端联结两个撑杆互成90O 方向，撑杆另一端固定在坑边的板桩上，利用撑杆控制角钢的前后和左右位置;3） 用斜距计算法计算单个腿的根开和高差，使用撑杆的粗调和微调装置以及垂球、三角板调节插入角钢的根开尺寸、高差、坡度、方向；4） 插入角钢的高差以相对中心桩的高差进行控制，误差不得大于3毫米。

斜柱施工工艺标题：斜柱施工工艺详解一、引言斜柱作为现代建筑结构设计中常见且重要的组成部分，常用于桥梁、体育馆、大型公共建筑等复杂空间结构中，以实现独特的建筑美学和功能需求。

斜柱施工工艺是建筑工程中的关键技术之一，要求精确计算、精细设计与严谨施工相结合，确保斜柱的结构稳定性、安全性及施工质量。

二、斜柱施工前期准备1. 施工图深化设计：根据建筑设计方案，进行结构受力分析与计算，确定斜柱的具体尺寸、角度、配筋规格等参数，并绘制详细的施工图纸。

2. 施工材料准备：依据设计图纸选用符合标准的混凝土、钢筋以及模板等材料，确保其强度、刚度满足斜柱施工的要求。

3. 施工机械与设备：由于斜柱施工的特殊性，可能需要采用特殊的吊装设备和模板支撑系统，需提前做好设备的租赁、安装与调试工作。

三、斜柱施工流程1. 支模定位：按照施工图纸准确放线定位，搭建模板系统，尤其注意斜柱角度的精准控制，使用专用的斜撑杆件保证模板稳定。

2. 钢筋绑扎：在模板内按设计要求绑扎钢筋骨架，确保钢筋的位置、数量、间距和锚固长度等均符合设计规范。

3. 浇筑混凝土：混凝土浇筑应分层进行，严格控制振捣密实，防止混凝土内部出现气泡或空洞，影响斜柱的结构性能。

4. 养护拆模：混凝土浇筑完成后，应及时采取保湿保温措施进行养护，待混凝土达到规定强度后方可拆模，拆模过程应遵循先支后拆的原则，避免对斜柱造成损伤。

5. 质量检测：斜柱施工完成后，应对斜柱的尺寸、位置、外观质量以及混凝土强度等进行全面检查验收，确保工程质量达标。

四、结语斜柱施工工艺是一项技术含量高、操作难度大的工程任务，每个环节都必须严格按照相关规程和技术规范执行。

只有通过精细化管理、专业化施工和严格的质量控制，才能确保斜柱工程的安全可靠，为建筑整体结构的稳定性和耐久性提供坚实保障。

同时，随着工程技术的发展，新型施工方法和技术也在不断涌现，对于斜柱施工工艺的研究与实践将更加深入细致，推动建筑业的持续进步与发展。

斜柱式现浇基础施工方案一、工程概况施工单位：XXX建筑工程有限公司工程名称：XXX项目工程地址：XXX二、施工准备1.成立施工组织机构，明确施工任务和责任分工。

2.制定施工计划，合理安排施工进度。

3.落实安全生产措施，确保施工安全。

4.组织材料进场验收，确保材料质量。

三、施工工艺1.现场测量：根据设计图纸，确定基础的位置和布置，并进行现场测量，确保施工的准确性。

2.打桩：根据设计要求，选择合适的打桩机具进行打桩，确保基础的稳定性。

3.制作模板：根据基础的尺寸和形状制作模板，采用优质的模板材料，确保施工的质量。

4.安装钢筋：根据设计图纸要求，按照布置图将钢筋进行剪切、弯曲和焊接，并安装到模板内，保证钢筋的准确性和牢固性。

5.施工现浇混凝土：按照设计要求，将混凝土进行搅拌、运输和倒入模板内，并使用振捣器进行振捣，保证混凝土的密实性和均匀性。

6.养护：混凝土浇筑完成后，进行养护，保持适宜的湿度和温度，确保混凝土的强度和耐久性。

四、施工细节1.基面处理：在施工前，对基础的表面进行清理和处理，确保基础的平整度和粗糙度。

2.控制浇筑厚度：在浇筑混凝土时，采用振桩法或其他检测手段，控制混凝土的浇筑厚度，保证基础的均匀性。

3.温度控制：根据施工现场的实际情况，合理调整混凝土的配合比例和使用的水泥种类，调节混凝土的凝结速度和温度，避免龟裂和温度裂缝的产生。

4.振捣控制：在混凝土浇筑过程中，使用合适的振捣器进行振捣，确保混凝土的均匀性和密实性。

5.模板拆除：混凝土强度达到设计要求后，及时进行模板拆除，避免模板的脱落和混凝土的开裂。

五、安全措施1.成立安全管理小组，制定施工安全管理制度，并进行培训宣传。

2.设置安全警示标志，确保施工现场的安全警示和指导。

3.使用合格的施工机具和设备，确保施工过程的安全可靠。

4.培养员工的安全意识，提醒员工注意安全操作和防范措施。

六、总结通过斜柱式现浇基础的施工方案，可以确保基础的稳定性和耐久性。

斜圆柱施工方案1. 引言斜圆柱是一种特殊形状的圆柱体，它的主轴倾斜于水平面。

在建筑、结构工程和艺术领域中，斜圆柱常常被用于创造独特的设计效果。

本文将讨论斜圆柱的施工方案，包括施工前的准备工作、施工材料、施工步骤和注意事项。

2. 施工前的准备工作在开始斜圆柱的施工前，需要进行一些准备工作，以确保施工的顺利进行。

2.1 确定斜度和角度首先，需要确定斜圆柱的斜度和角度。

这可以通过设计图纸或者结构计算来确定。

斜圆柱的斜度和角度将决定其施工过程中的一些参数，如支撑物的位置和尺寸。

2.2 准备施工材料和工具接下来，需要准备施工所需的材料和工具。

施工材料包括混凝土、钢筋和模板等。

工具包括水平仪、切割机、钳子和锤子等。

2.3 确定施工计划和安全措施在开始施工前，需要制定施工计划，并制定相应的安全措施。

施工计划应包括施工的顺序、时间安排和人力资源等。

安全措施应包括施工人员的安全培训和施工现场的安全设施。

3. 施工材料和工具3.1 混凝土混凝土是斜圆柱施工的主要材料。

在选择混凝土时，应根据设计要求确定强度等级和配比。

3.2 钢筋钢筋用于加固斜圆柱的结构。

根据设计要求，应选择适当的钢筋类型和直径。

3.3 模板模板用于制作斜圆柱的形状。

模板应根据设计要求制作，并确保质量和尺寸的精确度。

3.4 工具施工过程中需要使用的工具包括水平仪、切割机、钳子和锤子等。

这些工具将帮助施工人员完成精确的测量和切割工作。

4. 施工步骤4.1 搭建支撑物和模板在施工过程中，首先需要搭建支撑物和模板。

支撑物应根据设计要求放置在斜圆柱的倾斜面上，以提供施工的支撑点。

模板应根据设计要求制作，并按照施工计划进行安装。

4.2 制作钢筋骨架在模板安装完成后，需要制作钢筋骨架。

根据设计要求，在模板内安装并固定钢筋，以加固斜圆柱的结构。

4.3 浇筑混凝土钢筋骨架完成后，可以进行混凝土的浇筑工作。

在浇筑混凝土前，应注意混凝土的配合比、浇筑速度和振动等参数，以保证混凝土的质量。

斜柱支撑基坑支护方案基坑工程在建设过程中，为了保证工人的安全以及周围建筑物的稳定，需要进行基坑支护。

斜柱支撑是一种常用的基坑支护方案，本文将介绍斜柱支撑基坑支护方案的原理、施工方法以及注意事项。

一、斜柱支撑基坑支护的原理斜柱支撑是通过设置斜向的支撑柱，将基坑的支撑力传递到深层土体中，从而实现对基坑的支护。

斜柱支撑的原理是通过增加支撑柱的倾斜角度，增加支撑柱与水平方向的夹角，使支撑柱的受力更加稳定，能够承受更大的水平力和垂直力。

同时，斜柱支撑还可以增加基坑的稳定性，减小土体的变形和沉降。

二、斜柱支撑基坑支护的施工方法1. 确定斜柱支撑的位置和数量：根据基坑的形状、大小和土体的性质，确定斜柱支撑的位置和数量。

一般来说，斜柱支撑的间距应根据土体的承载能力和基坑的深度来确定，间距越小，支撑效果越好。

2. 安装斜柱支撑：首先，在基坑的边缘挖掘出足够深度的斜向孔洞，然后将斜柱安装在孔洞中。

斜柱的长度和直径应根据基坑的深度和土体的性质来确定。

安装斜柱时，要注意斜柱与水平方向的夹角，以及斜柱与孔洞的连接牢固性。

3. 固定斜柱支撑：安装完斜柱后，需要进行斜柱的固定。

一种常用的方法是在斜柱的上部安装横向的支撑杆，将斜柱与支撑杆连接起来，增加支撑柱的稳定性。

还可以在斜柱的顶部设置横梁，将斜柱与横梁连接起来，形成一个稳定的支撑系统。

4. 监测和调整：在斜柱支撑的过程中，需要进行监测和调整。

通过监测斜柱的倾斜角度、孔洞的变形以及土体的沉降情况，及时发现并解决问题，确保基坑的支护效果。

三、斜柱支撑基坑支护的注意事项1. 斜柱支撑的位置和数量应根据基坑的形状、大小和土体的性质来确定，不能随意设置。

2. 斜柱支撑的安装和固定要牢固可靠，确保支撑柱能够承受水平力和垂直力。

3. 在斜柱支撑的过程中，要进行监测和调整，及时发现并解决问题，确保基坑的支护效果。

4. 在斜柱支撑的施工过程中，要注意施工安全，采取相应的安全措施，保护工人的安全。

斜柱施工工艺一、引言斜柱作为一种常见的结构形式，用于支撑建筑物的一侧或多侧，具有稳定结构、提供有效支撑力等优点。

在斜柱的施工过程中，合理的施工工艺至关重要。

本文将介绍斜柱施工的工艺流程，包括基坑开挖、模板安装、钢筋绑扎、混凝土浇筑、保养等环节。

二、斜柱施工工艺流程1. 基坑开挖斜柱的施工首先需要进行基坑开挖。

根据设计要求，选择合适的挖土机械进行开挖，确保基坑的规格与设计要求一致。

在开挖过程中，应注意避免挖坏周边的地基和管线设施，同时要保持基坑的坡度和平整度。

2. 模板安装完成基坑开挖后，需要进行模板的安装。

模板的选择应根据斜柱的形状和尺寸来确定，确保能够得到适合的模板。

在安装过程中，要仔细检查模板的垂直度和水平度，确保模板的稳定性和平整度。

同时，需要设置适当的支撑和固定措施，以防止模板变形或倾倒。

3. 钢筋绑扎完成模板的安装后，进行钢筋的绑扎工作。

根据设计图纸和施工要求，在模板内布置好钢筋，确保钢筋的正确位置和间距。

在绑扎过程中，要注意钢筋的连接牢固性和准确性，同时要注意避免钢筋的错位和打结。

4. 混凝土浇筑完成钢筋绑扎后，进行混凝土的浇筑工作。

在浇筑前，要先进行模板的检查和修整，确保模板表面平整、无松动和渗漏。

然后，按照混凝土供应商提供的配合比进行搅拌和运输，保证混凝土的质量。

在浇筑过程中，应注意混凝土的均匀性和充实度，保证其能充分填充模板内的空隙。

5. 保养完成混凝土浇筑后，需要进行保养工作。

保养的目的是确保混凝土的强度和耐久性。

根据混凝土材料的性质和施工环境的要求，。

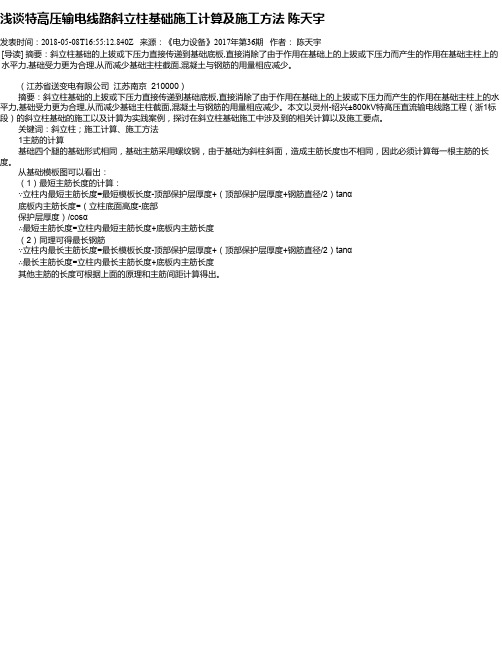

浅谈特高压输电线路斜立柱基础施工计算及施工方法陈天宇发表时间：2018-05-08T16:55:12.840Z 来源：《电力设备》2017年第36期作者：陈天宇[导读] 摘要：斜立柱基础的上拔或下压力直接传递到基础底板,直接消除了由于作用在基础上的上拔或下压力而产生的作用在基础主柱上的水平力,基础受力更为合理,从而减少基础主柱截面,混凝土与钢筋的用量相应减少。

（江苏省送变电有限公司江苏南京 210000）摘要：斜立柱基础的上拔或下压力直接传递到基础底板,直接消除了由于作用在基础上的上拔或下压力而产生的作用在基础主柱上的水平力,基础受力更为合理,从而减少基础主柱截面,混凝土与钢筋的用量相应减少。

本文以灵州-绍兴±800kV特高压直流输电线路工程（浙1标段）的斜立柱基础的施工以及计算为实践案例，探讨在斜立柱基础施工中涉及到的相关计算以及施工要点。

关键词：斜立柱；施工计算、施工方法1主筋的计算基础四个腿的基础形式相同，基础主筋采用螺纹钢，由于基础为斜柱斜面，造成主筋长度也不相同，因此必须计算每一根主筋的长度。

从基础模板图可以看出：（1）最短主筋长度的计算：∵立柱内最短主筋长度=最短模板长度-顶部保护层厚度+（顶部保护层厚度+钢筋直径/2）tanα 底板内主筋长度=（立柱底面高度-底部保护层厚度）/cosα∴最短主筋长度=立柱内最短主筋长度+底板内主筋长度（2）同理可得最长钢筋∵立柱内最长主筋长度=最长模板长度-顶部保护层厚度+（顶部保护层厚度+钢筋直径/2）tanα ∴最长主筋长度=立柱内最长主筋长度+底板内主筋长度其他主筋的长度可根据上面的原理和主筋间距计算得出。

结语该施工方法在施工过程中有效得保证了基础的施工质量，均一次成型。

该7基斜立柱基础经验收均达到优良级标准。

参考文献：[1]SDJ226 架空电力线路导线及避雷线液压施工工艺规程（施行）[S].[2]1000mm2大截面导线压接工艺导则[S].[3]Q/GDW225-2008 ±800kV架空送电线路施工及验收规范[S].。

浅谈斜柱式基础施工送电二公司陈赵献王成波鲍庆[摘要]斜柱式基础与直柱式基础相比,由于基础立柱倾斜率与铁塔主材倾斜率相同,使作用在基础上的上拔或下压力直接传递到基础底板,直接消除了由于作用在基础上的上拔或下压力而产生的作用在基础主柱上的水平力,基础受力更为合理,从而减少基础主柱截面,混凝土与钢筋的用量相应减少。

经济上的优势导致在以后施工中将更为普遍，但也给施工带来一定困难，为进一步提高施工技术力量，应摸索出一套符合现场实际施工要求的施工方法。

本文针对府谷-忻州Ⅰ回500kV输电线路工程（4标段）基础施工过程中出现的斜柱扩展柔板基础的施工进行分析，指出施工中的注意事项，以供参考。

[关键词] 基础倾斜率施工尺寸控制1、概述府谷电厂—忻州开关站500kV线路工程（第四标段），起自府谷县庙沟门乡南约4km处的府谷电厂，止于黄河东岸，线路长度36.486km。

本标自1#～86#，铁塔总数84基，其中直线塔59基，直线转角塔3基，耐张塔21基，终端塔1基。

本标段所在地区榆林地区府谷县位于毛乌素沙漠和黄土梁峁丘陵区的过渡地带，以黄土丘陵沟壑、剥蚀低山丘陵、河谷地貌为主；基础形式主要采用全掏挖基础和斜柱扩展柔板基础，其中斜柱式基础共41基。

此种基础的施工难度较大，要求控制尺寸准确，主要表现在：基础立柱倾斜率的控制、模板的加工制作、地脚螺栓尺寸定位的控制、基础立柱内在质量和表面光洁度的控制等几方面。

2、施工中的尺寸控制及注意事项2.1基础立柱倾斜率的控制在斜柱式基础施工中，为保证工程质量，立柱倾斜率必须经过严格的计算，如果计算不准确，不仅影响基础主筋的加工，也影响基础的整体受力情况。

同时在制模过程中，须准确控制模板、主筋的尺寸及斜率。

基础立柱倾斜率的计算如下：侧面坡度tg(β)A2/2，B2/2表示基础底板下平面正侧面半中心距,按以下公式计算：A2/2=A1/2+H*tg(α) B2/2=B1/2+H*tg(β)A2/2 基础底板下平面正面半中心距；A1/2 基础正面半根开；B2/2 基础底板下平面侧面半中心距；B1/2 基础侧面半根开；H 基础全高；tg(α) 基础立柱正面坡度；tg(β) 基础立柱侧面坡度；2.2基础模板制作尺寸的控制模板制作尺寸必须根据设计提供基础立柱的正、侧面坡度及立柱宽度来计算，具体计算方法如下：AD=AB=BC=CD=aAA1=√2 a/SinθBB1=DD1=a Sin(β)a—基础立柱宽度θ—基础斜柱坡度角因基础立柱长短不一，为使异型模板与标准模板匹配并减少异型模板规格，应A1、B1、C、D1点分别上移至A2、B2、C2、D2点处，则一个立柱底部应有四块异型模板。

斜面分层法计算总功：W＝Fs 拉力乘以斜面长度有用功：W有＝Gh 物重乘以斜面竖直高度额外功：W额＝W总－W有＝Fs－Gh摩擦力：额外功就是克服摩擦力做的功,即：W额＝Fs－Gh＝fs f 是摩擦力,s是斜面长化简得：f＝F－Gh/s1、条形基础砼垫层计算公式外墙条基砼垫层体积＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层体积＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积2、整板基础、独立基础垫层的体积3、垫层体积＝垫层面积×垫层厚度混凝土基础工程量计算规则及公式1、条形基础工程量计算及公式外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积3、独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础： V=长×宽×高(2)阶梯形基础： V=∑各阶(长×宽×高)(3)截头方锥形基础： V=V1+V2=1/6 h1 ×［A×B+（A+a）（B+b）+a×b］+A×B×h2其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度混凝土柱工程量计算规则及公式1、构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+0.03×b×n）式中：H——构造柱高度 A、B——构造柱截面长宽 b——构造柱与砖墙咬差1/2宽度 n——马牙差边数2、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。

柱斜截面计算及构造柱斜截面的计算和构造是结构设计中的重要内容。

本文将介绍柱斜截面的计算方法和构造方法，内容包括柱的受力分析、柱的计算公式、柱的设计要点以及柱的构造方法。

一、柱的受力分析柱是一种直立的纵向承载结构，主要受力于竖向压力。

在实际工程中，柱常常会因为斜向荷载或者地震等外力的作用而产生斜向受力，这时就需要进行柱的斜截面计算。

在柱的斜截面计算中，需要分析柱的受力情况，确定柱的截面尺寸和配筋要求。

柱的受力主要分为压力和弯矩两个方向。

在竖向压力作用下，柱主要受拉应力；在水平方向的弯矩作用下，柱主要受弯应力。

柱的受力分析的目的是确定柱的截面尺寸和配筋要求，保证柱的强度和稳定性。

二、柱的计算公式柱的计算公式是根据柱的力学特性和受力分析结果得出的。

柱的计算公式一般根据材料强度学理论和结构力学原理得出。

柱的计算公式包括柱的抗压承载力和柱的抗弯承载力两个方面。

柱的抗压承载力计算公式如下：Ncr = ϕPn其中，Ncr为柱的抗压承载力，Pn为柱的承载力，ϕ为抗压承载力系数。

柱的抗弯承载力计算公式如下：Mcr = ϕMn其中，Mcr为柱的抗弯承载力，Mn为柱的弯矩承载力，ϕ为抗弯承载力系数。

柱的计算公式通常由设计规范和实验数据得出。

三、柱的设计要点柱的设计要点主要包括选用适当的截面形式、确定截面尺寸和配筋要求。

1.选用适当的截面形式：根据工程要求和设计规范，选用适当的截面形式，包括矩形截面、圆形截面、T形截面等。

不同的截面形式有不同的受力特点和抗力方式。

2.确定截面尺寸：根据柱的受力和计算公式，确定柱的截面尺寸。

确定柱的截面尺寸需要考虑柱的受力情况、材料的强度和稳定性等因素。

3.配筋要求：根据柱的受力和计算公式，确定柱的配筋要求。

柱的配筋要求包括主筋和箍筋的数量和布置等。

四、柱的构造方法柱的构造方法主要包括柱的制作和柱的施工两个方面。

1.柱的制作：柱的制作一般包括筏板搭接、柱筋焊接、柱模安装等步骤。

在柱的制作过程中，需要严格按照设计要求进行操作，保证柱的质量。

一、大斜柱施工（一）斜柱施工流程施工流程如下：测量放线→搭设支撑架→支斜柱底模→扎斜柱底筋→绑扎斜柱面筋、箍筋→扎上段柱插筋→其他三面的支模、包模→检查模板标高、倾斜度及垂直度→浇捣混凝土。

（二）斜柱的测量定位斜柱的测量放线目的是控制斜柱的位置，及倾斜角度。

在施工主要指模板的测设，可以采用全站仪和传统的线锤相结合，内控和外控相结合的控制方法。

模板测设以采用全站仪和传统的线锤相结合，根据图纸算出斜柱的倾斜角度为79.4°，现场测设以外控网为依据，利用全站仪和传统的线锤定位的内、外控结合的方法。

底板(楼板)混凝土终凝后及时测量放线，定出轴线。

根据轴线定出柱边线和支模控制线，斜柱定出倾斜度控制线，利用全站仪根据三维空间坐标定出斜柱上口的控制点，作为安装模板的依据。

斜柱支模前，先搭设斜柱支模架，架体与斜柱形成三角形，既利于模板支设，又满足施工时的受力工况，然后在此架体上支设模板。

模板底部、顶部根据弹出的水平投影线控制位置，再利用外控网，使用经纬仪分次对分段支设的模板进行测设，确保轴线上斜柱定位的准确。

（三）模板工程1、柱模板：用18厚覆膜模板，垂直方木50mm×100mm，间距每200mm左右一道。

柱箍角钢间距每400mm一道，对拉螺杆φ14@400×400，倾斜边设支撑，支撑在楼面或支撑架上。

模板按图制作后用塔吊运输并初安装。

2、承重架：兼作操作架，为满堂钢管脚手架，在斜梁下设钢管立杆@500×500，其余钢管立杆间距@1000×1000，水平钢管步距1500mm～1800mm。

各斜柱四侧均设独立斜撑，保证位置准确。

斜柱上段和箱形外环梁的模板支撑采用悬挑架，且用φ48钢管及φ12钢筋拉紧于内侧已浇混凝土的斜梁和踏步板上，防止外倾。

3、漏浆处理：为防止柱脚、柱顶的施工缝处拼缝漏浆，在模板与邻段柱混凝土间用薄海棉条堵严，并夹紧根部柱箍。

斜柱支模图（四）大斜柱模板的验算1、计算标准荷载模板及支架自重标准值（全部采用木模板及木楞次龙骨）取F1=0.40KN/m3 新浇砼自重标准值取F2=25 .00 KN/m3钢筋自重标准值楼板取F.3= 1.1KN/m3框架梁取F3′= 1.5 KN/m3；施工荷载取F4=2.5 KN/m2振捣砼产生荷载标准值水平模板取F5=2.0KN/m2垂直模板取F5′=4.0 KN/m22、斜柱底模板系统验算（1）斜柱底模板（18厚）验算：计算示意图（按三等跨连续梁计算）：荷载组合：承载能力计算荷载：F=（F1+F2+F3）×1.2×0.9+F5×1.4×0.9其中：模板自重：F1=0.4×1×3.5=1.4N/mm砼自重：F2=25×(1×2+3×0.3×2)=95N/mm钢筋重：F3=1.5×3.5=5.25N/mm砼振捣荷载：F5=2.0×1=2N/mm则：线荷载q1=F=112.3N/mm刚度验算荷载：线荷载q2=F=（ F1+F2+F3）×1.2×0.9=109.8N/mm 其中：式中0.9为计算析减系数。

斜屋面施工及计算方法一、斜屋面的施工方法1.材料准备：斜屋面的施工材料通常包括屋面材料、屋顶防水材料、屋面保温材料等。

在施工前应对这些材料进行检查和准备，确保质量合格。

2.屋面结构准备：斜屋面的结构通常由屋梁、屋面板和屋顶承重墙等构成。

在施工前需要对这些结构进行检查和修复，确保结构牢固。

3.屋面防水层施工：在结构准备完毕后，需要将屋面防水材料铺设在屋面上，以防止雨水渗入。

铺设时应注意材料的质量和平整度，确保完全密封。

4.屋面保温层施工：在防水层施工完毕后，需要将屋面保温材料铺设在防水层上，以提高屋面的保温性能。

铺设时应注意材料的厚度和均匀性，确保保温效果。

5.屋面材料施工：在保温层施工完毕后，需要将屋面材料铺设在保温层上，以覆盖整个屋面。

铺设时应注意材料的质地和颜色，确保外观美观。

6.屋面排水系统施工：在屋面材料施工完毕后，需要安装屋面排水系统，如雨水管道、排水槽等，以便排除屋面上的雨水。

安装时应注意管道的走向和梁柱的位置，确保排水畅通。

二、斜屋面的计算方法1.屋面设计：在计算前，需要根据建筑设计要求确定屋面的形状和结构。

一般来说，斜屋面的形状可以是单斜屋面、双斜屋面或复杂的多斜屋面。

在设计时应考虑到屋面的承重能力和防水性能。

2.屋面坡度计算：斜屋面的坡度是指屋面的倾斜程度，通常使用“坡度比”来表示。

坡度比的计算公式为：坡度比=屋面升高/屋面水平距离。

根据建筑设计要求和当地的降水标准，确定合适的坡度比值。

3.屋面材料计算：根据屋面设计和坡度计算，确定所需的屋面材料的数量和规格。

通常需要计算屋面板、防水材料和保温材料等的长度、宽度和厚度。

4.屋面结构计算：根据屋面设计和材料计算，确定所需的屋面结构的承重能力和稳定性。

通常需要计算屋梁和承重墙的尺寸、间距和材料等。

5.屋面排水计算：根据建筑设计要求和当地的降水标准，确定所需的屋面排水设施的数量和尺寸。

通常需要计算雨水管道和排水槽等的直径、长度和位置等。
