CAD设计中的常见问题及解决方案CAD(Computer-Aided Design,计算机辅助设计)是现代设计领域中不可或缺的工具。
然而,在使用CAD软件进行设计时,往往会遇到一些常见问题。
本文将介绍几个常见问题,并提供相应的解决方案,以帮助读者顺利解决困扰。
1. 问题:CAD软件反应缓慢解决方案:CAD软件反应缓慢可能是因为计算机性能不足导致的。
可以采取以下措施来提高性能:关闭其他不必要的程序以释放内存和计算资源,清理硬盘空间,同时也可以考虑升级计算机硬件。
2. 问题:CAD文件过大解决方案:CAD文件过大可能会导致性能下降和文件处理速度变慢。
可以尝试以下方法来减小文件大小:删除不必要的图层和图元,压缩图像或将其转换为更小的格式,合并重复的元素,减少视图的精细度。
3. 问题:CAD图形缺失或错位解决方案:图形缺失或错位可能是由于图层显示设置问题引起的。
首先,确保所需图层已在显示范围内启用。
其次,检查是否有覆盖或重叠的图层,可能需要调整图层顺序或使用剖面视图来解决。
4. 问题:CAD图形细节丢失解决方案:CAD图形细节丢失可能是由于显示设置或视图设置问题引起的。
可以尝试以下方法来解决:调整线型、线宽和颜色设置,增加图形的细节级别,使用放大镜工具来查看细节。
5. 问题:CAD文件无法打开或损坏解决方案:当CAD文件无法打开或损坏时,可以尝试以下方法进行修复:使用软件自带的文件修复工具,尝试使用备份文件替换损坏的文件,或者使用第三方CAD文件恢复软件进行修复。
6. 问题:CAD文件版本不兼容解决方案:当CAD文件的版本不兼容时,可以尝试以下方法来解决:将文件另存为较低版本的CAD格式,或者使用文件转换工具将文件转换为兼容版本的格式。
7. 问题:CAD绘图错误解决方案:CAD绘图错误可能是由于操作失误或设置错误引起的。
在绘图过程中应遵循准确的测量和绘图原则,并仔细检查图形的各项参数和设置,确保符合设计要求。
CAD绘图常见错误及其纠正方法CAD绘图是现代工程设计中常用的工具,其提供了高效、精确的绘图功能。
然而,在使用CAD软件绘图过程中,常常会遇到一些错误,影响绘图的准确性和效率。
本文将针对常见的CAD绘图错误进行分析,并提供相应的纠正方法。
1. 绘图单位错误在CAD软件中,使用正确的绘图单位非常重要。
单位错误可能导致绘图的尺寸与实际需求不符。
例如,绘制建筑平面图时,若单位选择为毫米而实际需要使用米作为单位,绘图结果将出现尺寸过小的问题。
解决这个错误的方法是在CAD软件中正确设置绘图单位,并在绘图过程中保持一致。
2. 图层管理错误图层管理在CAD绘图中扮演着重要的角色。
错误地使用图层可能导致图形元素混乱,难以编辑和控制。
例如,将不同类型的图形元素都放在同一个图层中,将导致编辑时难以选择特定的元素。
正确的做法是合理规划图层,将不同类型的图形元素分别放在不同的图层中,并根据需要进行可见性和锁定设置。
3. 尺寸错误绘图中的尺寸是非常关键的,因为它们直接影响到设计的准确性。
在CAD绘图过程中,如果尺寸错误,将会导致建筑结构、零件装配等方面的问题。
纠正尺寸错误的方法是审查绘图过程中的所有尺寸,并仔细核对其数值。
另外,建议使用CAD软件提供的尺寸标注功能,可避免手动输入尺寸的错误。
4. 缩放错误CAD绘图中的缩放是为了在有限的画布上展示实际尺寸较大的对象。
错误的缩放会使得绘图比例失真,无法准确表示设计细节。
纠正缩放错误的方法是在绘图前确定绘图比例,应用正确的比例系数进行缩放。
另外,在CAD软件中使用准确的缩放功能,而不是通过拉伸或压缩图形元素来实现缩放效果。
5. 使用不精确的命令CAD软件提供了许多绘图工具和命令,不熟悉或错误地使用这些命令会导致绘图错误。
例如,使用直线命令代替偏移命令,使用圆弧命令代替圆命令等。
在绘图过程中,应该熟悉各个命令的功能特点,并根据绘图需求正确选择和使用相应的命令。
6. 忽略图形约束CAD软件提供了图形约束功能,可以确保绘制的图形保持一定的关系和几何约束。
CAD故障排查与问题解决的方法与技巧CAD软件在设计和制造领域中起着重要的作用,然而使用过程中常常会遇到各种故障和问题。
本文将针对CAD软件的故障排查和问题解决提供一些方法和技巧。
首先,当我们遇到CAD软件出现问题时,第一步是确定问题的具体表现。
这可能包括软件崩溃、无法启动、功能异常等。
一旦确定问题的表现,我们可以根据不同的情况采取不同的解决方法。
1. 软件崩溃或无法启动这是常见的问题之一,可能是由于软件文件损坏或配置错误导致的。
解决方法有几种途径:- 重新安装软件:将CAD软件完全卸载,并重新下载最新的安装程序进行安装。
- 删除配置文件:在进行重新安装之前,删除可能损坏的配置文件,以确保安装后的软件是完全干净的。
2. 功能异常或错误提示当我们在使用CAD软件时遇到功能异常或出现错误提示时,可以尝试以下方法:- 更新软件版本:许多软件厂商会定期发布更新版本,以修复已知的问题和提高稳定性。
- 检查硬件要求:确保计算机满足CAD软件的硬件要求,例如足够的内存和处理器性能。
- 检查插件和扩展:禁用可能与CAD软件冲突的插件或扩展,并逐个重新启用以确定问题来源。
- 清理缓存和临时文件:有时,过多的缓存和临时文件会导致CAD 软件运行缓慢或出现错误,定期清理可以提高性能。
3. 文件打开或保存问题在使用CAD软件时,可能会遇到文件打开或保存失败的问题。
以下是一些建议的解决方法:- 检查文件路径和文件名:确保文件路径和文件名没有特殊字符或非法字符。
- 尝试打开其他文件:如果只有某个文件无法打开,尝试打开其他文件以确定是单一文件的问题还是软件整体的问题。
- 导出和重新导入文件:有时,将文件导出为其他格式,然后重新导入可以解决文件打开或保存的问题。
4. 性能和速度问题当CAD软件在使用过程中出现性能和速度问题时,可以尝试以下方法:- 减少显示效果:降低显示效果可以减轻软件的运行负荷,并提高性能。
- 禁用不必要的功能:禁用不常用的功能和插件可以释放更多的系统资源,提高软件的运行速度。
使用CAD技术的常见问题及解决方案随着科技的不断发展,CAD技术在各个领域得到了广泛应用。
CAD技术不仅可以提高工作效率,还可以减少错误和成本。
然而,在使用CAD技术的过程中,我们也会面临一些常见问题。
本文将探讨这些问题,并提供相应的解决方案。
一、软件兼容性问题在使用CAD软件时,我们经常会遇到软件兼容性问题。
例如,我们可能需要将一个CAD文件从一个软件平台转移到另一个软件平台,但是不同软件之间的文件格式可能不兼容。
这给我们的工作带来了很大的困扰。
解决方案:为了解决软件兼容性问题,我们可以使用CAD中常见的文件格式,如DWG或DXF。
这些文件格式在不同的CAD软件之间通用,可以方便地进行文件转换。
此外,还可以使用第三方软件或在线转换工具来实现文件的转换。
二、模型精度问题在CAD设计中,模型的精度对于最终的设计结果至关重要。
然而,由于各种因素的影响,我们在设计过程中可能会遇到模型精度不够的问题。
例如,当我们在设计复杂的曲线或曲面时,模型可能会出现断裂或失真的情况。
解决方案:为了解决模型精度问题,我们可以采取以下措施。
首先,我们可以使用更高精度的CAD软件或插件来进行设计。
其次,我们可以使用更小的单位和更高的分辨率来绘制模型。
此外,还可以使用CAD软件提供的修复工具来修复断裂或失真的模型。
三、计算资源不足问题在进行复杂的CAD设计时,我们经常会遇到计算资源不足的问题。
由于CAD软件需要大量的计算资源来处理复杂的几何运算和渲染,因此在计算资源不足的情况下,我们的设计过程可能会变得缓慢或不稳定。
解决方案:为了解决计算资源不足的问题,我们可以采取以下几种方法。
首先,我们可以升级计算机的硬件配置,如增加内存、更换更快的处理器等。
其次,我们可以优化CAD软件的设置,如减少图形显示的复杂度、关闭不必要的功能等。
此外,还可以使用云计算等技术来扩展计算资源。
四、模型管理问题在进行大型项目的CAD设计时,模型管理是一个非常重要的问题。
CAD中的常见错误及修复技巧CAD(Computer-Aided Design,计算机辅助设计)是一种广泛应用于工程和建筑行业的软件。
在使用CAD软件进行设计和绘图过程中,常常会碰到一些问题和错误,本文将介绍一些常见的CAD错误以及相应的修复技巧,帮助读者更好地应对这些问题。
1. 错误1:尺寸错误在CAD设计中,尺寸的准确性至关重要。
如果尺寸错误,可能会导致设计图与实际情况不符,进而影响到整个工程的质量和效果。
要修复这个问题,首先需要检查设计图的单位是否正确,其次要仔细检查每个尺寸的数值是否准确,特别是关键尺寸。
2. 错误2:重叠对象重叠对象是指在设计图中存在重叠的线条或实体。
这种错误可能会导致绘图不清晰,影响到设计的正确性。
为了修复这个问题,可以使用CAD软件提供的“修剪”或“合并”功能,将重叠的线条或实体进行处理,确保图纸的清晰度和准确性。
3. 错误3:断层线断层线是指在绘图过程中出现不连续的线条。
这种错误会导致设计图的连贯性和完整性受到影响。
修复这个问题的方法是使用CAD软件提供的“修复”或“连接”命令,将断层线进行连接,确保图纸的连续性和正确性。
4. 错误4:缺失或错误的图层图层是CAD设计中非常重要的概念,它可以将不同的元素分组和管理。
如果设计图中存在缺失或错误的图层,可能会导致信息混乱和绘图的不规范。
要修复这个问题,需要仔细检查图层的设置和使用,确保每个元素都被正确地分配到相应的图层中。
5. 错误5:文件损坏CAD设计文件可能会遭受损坏或丢失。
这种情况下,设计师将难以继续工作,并可能造成不可逆的损失。
为了避免这个问题,建议定期备份设计文件,并使用CAD软件提供的文件修复工具进行修复。
此外,使用可靠的存储设备和杜绝不安全的操作,也是预防文件损坏的重要手段。
6. 错误6:速度慢或卡顿在使用CAD软件时,有时可能会遇到速度慢或卡顿的情况。
这可能是由于设计图过于复杂,计算机性能不足或软件设置不当所导致的。
CAD中常见错误及解决办法CAD(计算机辅助设计)是现代设计领域中广泛使用的一种软件工具,它提供了丰富的设计功能和便捷的操作界面。
然而,在使用CAD软件过程中,我们也会遇到一些常见的错误和问题。
本文将介绍几种常见的CAD错误,并提供相应的解决办法。
1. 无法打开CAD文件有时候,我们打开CAD软件时,可能会遇到无法打开文件的情况。
这可能是由于文件损坏或软件版本不兼容所致。
解决办法是尝试使用其他版本的CAD软件打开文件,或者使用CAD软件自带的文件修复工具尝试修复文件。
2. CAD绘图不准确在使用CAD进行绘图时,可能会出现绘图不准确的问题,例如线条不平滑、曲线不流畅等。
这可能是由于CAD软件设置问题或计算机性能不足所致。
可以尝试调整CAD软件的绘图设置,提高绘图精度和平滑度。
同时,确保计算机运行良好,如果计算机性能不足,可以升级硬件或优化软件。
3. 图层设置错误在CAD设计中,图层是非常重要的组成部分,可以按照图纸的不同部分进行分类和管理。
然而,有时候我们可能会设置错误的图层导致图纸混乱或无法显示。
解决办法是仔细检查和调整图层设置,确保每个图层正确设置,并按照需要进行显示或隐藏。
4. CAD软件崩溃或卡顿在使用CAD软件时,有时候可能会遇到软件崩溃或卡顿的情况。
这可能是由于计算机性能不足或软件版本过旧所致。
解决办法是优化计算机性能,关闭其他占用系统资源的程序,更新CAD软件到最新版本。
5. 轮廓绘制错误在CAD软件中,轮廓绘制是非常常见的操作,用于绘制建筑物或机械零件的外形。
然而,有时候我们可能会遇到轮廓绘制错误的情况,例如线条连接不上、曲线断裂等。
解决办法是仔细检查绘图过程中的参数设置,确保绘制正确的轮廓,并使用CAD软件提供的编辑工具进行修复。
总结:CAD软件在现代设计领域中发挥着重要的作用,但在使用过程中可能会出现一些常见的错误和问题。
本文介绍了几种常见的CAD错误,并提供了相应的解决办法。

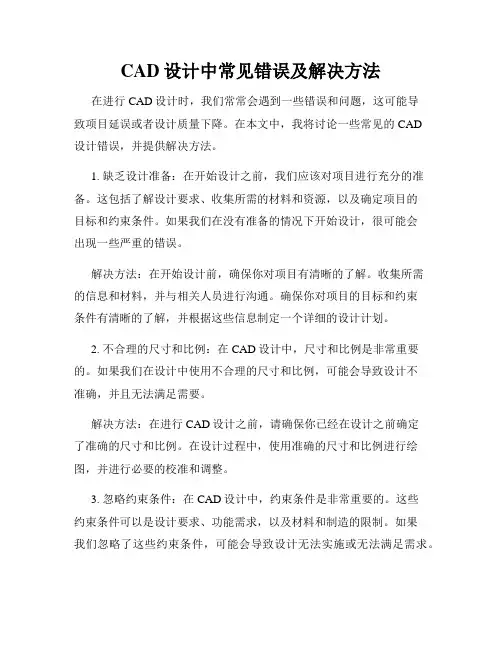

CAD设计中常见错误及解决方法在进行CAD设计时,我们常常会遇到一些错误和问题,这可能导致项目延误或者设计质量下降。
在本文中,我将讨论一些常见的CAD设计错误,并提供解决方法。
1. 缺乏设计准备:在开始设计之前,我们应该对项目进行充分的准备。
这包括了解设计要求、收集所需的材料和资源,以及确定项目的目标和约束条件。
如果我们在没有准备的情况下开始设计,很可能会出现一些严重的错误。
解决方法:在开始设计前,确保你对项目有清晰的了解。
收集所需的信息和材料,并与相关人员进行沟通。
确保你对项目的目标和约束条件有清晰的了解,并根据这些信息制定一个详细的设计计划。
2. 不合理的尺寸和比例:在CAD设计中,尺寸和比例是非常重要的。
如果我们在设计中使用不合理的尺寸和比例,可能会导致设计不准确,并且无法满足需要。
解决方法:在进行CAD设计之前,请确保你已经在设计之前确定了准确的尺寸和比例。
在设计过程中,使用准确的尺寸和比例进行绘图,并进行必要的校准和调整。
3. 忽略约束条件:在CAD设计中,约束条件是非常重要的。
这些约束条件可以是设计要求、功能需求,以及材料和制造的限制。
如果我们忽略了这些约束条件,可能会导致设计无法实施或无法满足需求。
解决方法:在进行CAD设计之前,请确保你已经完全理解并考虑了所有的约束条件。
在设计过程中,始终保持对这些约束条件的关注,并确保你的设计在这些条件下是可行的和有效的。
4. 不合理的图层管理:在CAD设计中,图层管理是非常重要的。
如果我们不合理地管理图层,可能会导致设计文件混乱,难以编辑和使用。
解决方法:在进行CAD设计之前,请确保你已经规划了合理的图层结构。
为每个不同类型的几何元素分配一个独立的图层,并确保给图层命名以便于识别。
在设计过程中,始终保持对图层的正确使用和管理。
5. 忽略误差和精度:在CAD设计中,误差和精度是非常重要的。
如果我们忽略了这些因素,设计可能会存在一些严重的问题,例如装配不正确或尺寸不准确。
CAD中常见问题解答和错误处理的技巧CAD(Computer-Aided Design,计算机辅助设计)软件是工程领域常用的一种设计工具,在设计过程中可能会遇到各种问题和错误。
本文将针对一些常见的问题和错误进行解答和处理技巧的介绍,帮助读者更好地应对CAD设计中的挑战。
1. 图形显示问题:问题描述:在CAD软件中,绘制的图形无法显示或显示异常。
解决方法:首先,检查绘图区域的视图设置是否正确,包括缩放比例、视图范围等。
其次,检查计算机的显卡驱动程序是否最新,如果不是,及时更新。
最后,如果以上操作仍未解决问题,可以尝试将图形导出为其他格式,比如DXF,再重新导入到CAD软件中。
2. 遇到图形丢失问题:问题描述:在CAD软件中绘制的图形突然消失或丢失。
解决方法:首先,检查图层设置是否正确,确保所绘制的图形位于当前图层。
其次,尝试使用恢复功能(RECOVER),进行图形文件的修复。
如果依然无法解决问题,可以尝试复制图形到一个新的CAD文件中。
此外,定期保存文件并创建备份是预防图形丢失问题的常用方法。
3. 绘图尺寸错误:问题描述:在CAD绘图时,尺寸显示不准确或不符合要求。
解决方法:首先,检查绘图单位设置是否正确。
不同的项目可能需要使用不同的单位,比如英寸、毫米等。
其次,检查绘图的比例尺设定是否正确,确保绘制的图形符合实际尺寸要求。
此外,使用CAD软件提供的测量工具可以帮助准确测量图形的尺寸。
4. CAD文件无法打开:问题描述:在打开CAD文件时,出现错误提示或文件无法正常打开。
解决方法:首先,检查文件路径是否正确,确保文件位置与CAD软件的工作路径相符。
其次,检查文件是否被其他程序占用,如文件锁定。
尝试重新启动计算机,并打开CAD软件再次尝试打开文件。
如果依然无法解决问题,可以尝试使用另一个CAD软件版本打开该文件,或者尝试将文件导入到新建的CAD文件中。
5. 存储和共享问题:问题描述:CAD文件无法正确保存或共享给他人。
CAD软件的常见错误及解决方法CAD软件作为一种专业的设计工具,被广泛应用于建筑、机械以及其他设计领域。
然而,在使用CAD软件的过程中,很多人常常遇到各种各样的错误,影响工作的进行。
本文将介绍一些常见的CAD软件错误,并提供相应的解决方法。
首先,让我们来讨论一下CAD软件中最常见的错误之一:文件无法打开或损坏。
当你试图打开一个CAD文件时,可能会收到错误提示,例如“文件被损坏”或“文件格式不受支持”。
解决这个问题的方法有几种。
首先,你可以尝试在其他计算机上打开该文件,以确定是否是计算机本身的问题。
如果在其他计算机上也无法打开,那你可以尝试使用CAD软件提供的恢复工具来修复损坏的文件。
另外,你还可以尝试将文件转换成其他格式,然后再次尝试打开。
其次,我们来讨论一下CAD软件中常见的绘图错误。
有时候,在进行绘图时,你可能会遇到一些线条或图形不正确的问题。
这可能是由于CAD软件的绘图工具的误操作导致的。
要解决这个问题,你可以尝试使用软件提供的编辑工具来修复图形或线条的问题。
另外,你还可以检查你的绘图设置是否正确,比如线条的粗细、颜色等设置是否符合需求。
此外,CAD软件中还常常会遇到尺寸或比例错误的问题。
当你绘制图形或模型时,可能会发现尺寸不准确或比例失衡。
解决这个问题的方法很简单,你可以使用CAD软件提供的尺寸工具来更正尺寸。
如果比例不正确,你可以尝试调整图形或模型的比例,以使其符合要求。
此外,CAD软件还可能出现内存不足的错误。
当你在进行复杂的绘图或模拟计算时,CAD软件可能会因为内存不足而崩溃或运行缓慢。
解决这个问题的方法有几种。
首先,你可以尝试在其他计算机上运行CAD软件,以确定是否是计算机本身的问题。
如果是内存不足的问题,你可以尝试关闭其他应用程序,以释放内存资源。
另外,你还可以将绘图分解为多个部分,并逐个处理,以减少内存的压力。
最后,让我们来谈一下CAD软件中常见的图层错误。
在进行绘图时,你可能会发现图层混乱或图层的分配不当。
CAD软件常见问题解决CAD软件是一种广泛应用于工程设计、建筑设计和制图等领域的设计软件。
然而,由于软件本身的复杂性和使用者技能的不同,常常会遇到一些问题。
在本文中,我们将讨论一些常见的CAD软件问题,并提供解决方案。
1. CAD软件的安装问题在安装CAD软件时,有时会遇到各种问题。
例如,安装程序无法启动、无法找到安装文件等。
解决这些问题的方法是首先确认系统是否满足软件的最低要求。
如果满足要求,可以尝试重新下载软件并运行安装程序。
如果问题仍然存在,可以尝试联系软件供应商获取支持。
2. CAD软件的崩溃或卡顿问题CAD软件经常因为复杂的模型和大量的图形数据而导致崩溃或卡顿。
为了解决这个问题,可以尝试以下方法:a. 确保计算机的硬件符合CAD软件的要求,例如,内存和图形卡等。
b. 尽量减少同时打开的模型数量,或者将模型拆分成较小的部分进行处理。
c. 关闭不必要的其他程序和窗口,以释放系统资源。
d. 定期清理计算机的缓存和临时文件。
3. CAD软件的绘图问题有时CAD软件在绘图时可能会出现一些问题,比如线条不连续、图形变形等。
这可能是因为CAD软件的默认设置不合适或者操作不正确。
解决这个问题的方法包括:a. 检查CAD软件的设置,确保绘图的精度和单位设置正确。
b. 确保绘图时使用的图层和线型等属性满足要求。
c. 使用CAD软件提供的绘图命令和工具进行操作,避免直接修改图形属性。
4. CAD软件的文件兼容性问题CAD软件之间的文件兼容性是很多用户关心的问题。
在CAD软件之间共享文件时,可能会出现格式不兼容或者丢失一些图形元素的问题。
为了解决这个问题,可以尝试以下方法:a. 使用常见的文件格式(如DWG、DXF等)进行文件共享。
b. 在CAD软件中导出或保存文件时,选择较低版本的文件格式,以增加兼容性。
c. 确保CAD软件已经更新到最新版本,以获得最好的文件兼容性。
以上是CAD软件常见问题的一些解决方法。

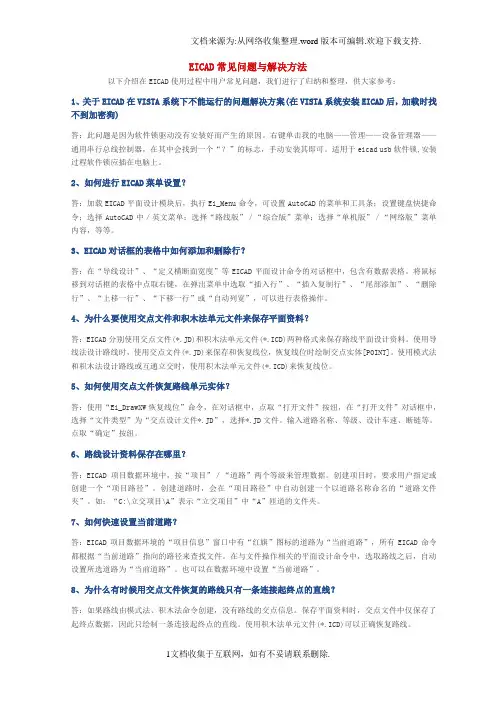

EICAD常见问题与解决方法以下介绍在EICAD使用过程中用户常见问题,我们进行了归纳和整理,供大家参考:1、关于EICAD在VISTA系统下不能运行的问题解决方案(在VISTA系统安装EICAD后,加载时找不到加密狗)答:此问题是因为软件锁驱动没有安装好而产生的原因。
右键单击我的电脑——管理——设备管理器——通用串行总线控制器,在其中会找到一个“?”的标志,手动安装其即可。
适用于eicad usb软件锁,安装过程软件锁应插在电脑上。
2、如何进行EICAD菜单设置?答:加载EICAD平面设计模块后,执行Ei_Menu命令,可设置AutoCAD的菜单和工具条;设置键盘快捷命令;选择AutoCAD中/英文菜单;选择“路线版”/“综合版”菜单;选择“单机版”/“网络版”菜单内容,等等。
3、EICAD对话框的表格中如何添加和删除行?答:在“导线设计”、“定义横断面宽度”等EICAD平面设计命令的对话框中,包含有数据表格。
将鼠标移到对话框的表格中点取右键,在弹出菜单中选取“插入行”、“插入复制行”、“尾部添加”、“删除行”、“上移一行”、“下移一行”或“自动列宽”,可以进行表格操作。
4、为什么要使用交点文件和积木法单元文件来保存平面资料?答:EICAD分别使用交点文件(*.JD)和积木法单元文件(*.ICD)两种格式来保存路线平面设计资料。
使用导线法设计路线时,使用交点文件(*.JD)来保存和恢复线位,恢复线位时绘制交点实体[POINT]。
使用模式法和积木法设计路线或互通立交时,使用积木法单元文件(*.ICD)来恢复线位。
5、如何使用交点文件恢复路线单元实体?答:使用“Ei_DrawXW恢复线位”命令,在对话框中,点取“打开文件”按纽,在“打开文件”对话框中,选择“文件类型”为“交点设计文件*.JD”,选择*.JD文件。
输入道路名称、等级、设计车速、断链等。
点取“确定”按纽。
6、路线设计资料保存在哪里?答:EICAD项目数据环境中,按“项目”/“道路”两个等级来管理数据。
1、如何替换找不到的原文字体?复制要替换的字库为将被替换的字库名,如:打开一幅图,提示未找到字体jd,你想用hztxt.shx替换它,那么你可以去找AutoCAD字体文件夹(font)把里面的hztxt.shx 复制一份,重新命名为jd.shx,然后在把XX.shx放到font里面,在重新打开此图就可以了。
以后如果你打开的图包含jd这样你机子里没有的字体,就再也不会不停的要你找字体替换了。
2、如何删除顽固图层?方法1:将无用的图层关闭,全选,COPY 粘贴至一新文件中,那些无用的图层就不会贴过来。
如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。
方法2:选择需要留下的图形,然后选择文件菜单->输出->块文件,这样的块文件就是选中部分的图形了,如果这些图形中没有指定的层,这些层也不会被保存在新的图块图形中。
方法3:打开一个CAD文件,把要删的层先关闭,在图面上只留下你需要的可见图形,点文件-另存为,确定文件名,在文件类型栏选*.DXF格式,在弹出的对话窗口中点工具-选项-DXF选项,再在选择对象处打钩,点确定,接着点保存,就可选择保存对象了,把可见或要用的图形选上就可以确定保存了,完成后退出这个刚保存的文件,再打开来看看,你会发现你不想要的图层不见了。
方法4:用命令laytrans,可将需删除的图层影射为0层即可,这个方法可以删除具有实体对象或被其它块嵌套定义的图层。
3、打开旧图遇到异常错误而中断退出怎么办?新建一个图形文件,而把旧图以图块形式插入即可。
4、在 AUTOCAD中插入 EXCEL表格的方法。
复制EXCEL中的内容,然后在CAD中点编辑(EDIT)--选择性粘贴(PASTE SPECIAL)--AutoCAD图元--确定--选择插入点-插入后炸开即可。
5、在 Word文档中插入 AutoCAD图形的发法。
可以先将AutoCAD图形拷贝到剪贴板,再在Word文档中粘贴。
CAD软件的常见错误和故障排除CAD软件是设计师们经常使用的工具,但在使用过程中,常常会遇到各种错误和故障。
本文将列举一些常见问题,并提供相应的排除方法,希望对大家有所帮助。
1. 软件闪退或运行缓慢这是许多CAD用户经常碰到的问题。
软件闪退可能是由于计算机的性能不足或软件版本过旧导致的。
首先,要确保计算机的硬件配置能够满足CAD软件的要求。
其次,建议及时升级软件版本,以确保软件的稳定性和兼容性。
此外,关闭其他不必要的程序和应用程序,可以提高CAD软件的运行速度。
2. 文件无法打开或损坏有时候,我们可能会遇到CAD文件无法正常打开的情况,或者文件损坏导致无法编辑。
这可能是因为文件被意外删除、存储设备出现错误或文件格式不兼容等原因。
解决这个问题的方法有多种。
首先,尝试使用CAD软件的“修复”功能,如果软件提供了此选项。
其次,如果你有备份文件,可以尝试从备份中恢复该文件。
另外,可以尝试使用其他CAD软件打开该文件,或者将文件导入到新建的项目中保存。
3. 图形显示异常或图层错误当我们在CAD软件中绘制图形时,有时会出现图形显示异常或图层错误的情况。
这可能是由于图形设置问题或图层设置错误导致的。
解决这个问题的方法是检查图形设置选项和图层管理器。
确保图形设置选项中的显示模式正确选择,并且图层管理器中的图层设置正确。
此外,如果使用了外部参考文件,也需要检查其图层设置是否正确。
4. 命令无法正常执行有时候,我们可能会遇到CAD命令无法正常执行的情况,可能是因为命令输入错误、键盘快捷键冲突或软件设置问题导致的。
解决这个问题的方法是逐一检查命令输入是否正确,或者尝试使用鼠标操作来执行该命令。
另外,可以尝试重新设置软件的键盘快捷键,或者重置软件的默认设置,以恢复命令的正常执行。
5. 打印或导出问题当我们需要将CAD图纸打印或导出为其他格式时,有时会遇到无法打印或导出的问题。
这可能是由于打印机设置或导出选项设置错误导致的。
CAD制图中常见的问题及解决方案CAD(计算机辅助设计)是一种广泛应用于工程领域的设计软件,它可以用于制图、设计和建模。
然而,由于其复杂性和功能强大,CAD制图中常常会遇到一些问题。
在本文中,我将介绍一些常见的CAD制图问题并提供解决方案。
1. 图纸尺寸问题在CAD制图过程中,图纸尺寸设置不正确是一个常见的问题。
通常,图纸尺寸应根据项目要求和打印需求进行设置。
解决这个问题的方法是在CAD软件中打开“页面设置”或“纸张设置”选项,然后根据项目要求选择正确的尺寸。
2. 图层管理问题图层是CAD制图中非常重要的元素,它可以用于组织和管理不同的图形和对象。
然而,图层管理问题经常出现在制图过程中。
例如,图形可能绘制在错误的图层上,或者图层设置不正确。
要解决这个问题,可以检查和调整图层设置,并确保正确地绘制图形和对象。
3. 尺寸和标注问题正确的尺寸和标注是CAD制图中不可或缺的一部分。
然而,有时在绘制过程中,尺寸和标注可能不正确或不符合要求。
解决这个问题的方法是仔细检查尺寸和标注设置,并确保它们符合设计要求。
此外,可以使用CAD软件中的自动尺寸和标注工具,提高效率和准确性。
4. CAD文件崩溃和损坏有时,在CAD制图过程中,文件可能意外崩溃或损坏,导致数据丢失和制图中断。
为了避免这个问题,应定期备份CAD文件,并使用稳定的CAD软件版本。
如果文件损坏,还可以尝试使用CAD软件的修复工具来恢复数据。
5. CAD软件性能问题在处理复杂的CAD图形和模型时,CAD软件的性能可能受到影响,导致卡顿和响应延迟。
为了解决这个问题,可以尝试关闭其他不必要的程序和窗口,以释放计算机的资源。
此外,还可以优化CAD软件的设置和调整图形显示选项,以提高性能。
6. CAD制图错误在CAD制图中,错误可能会发生,例如绘制误差、位置偏移等。
为了解决这个问题,可以使用CAD软件中的编辑工具和功能来修改和修复错误。
此外,还应进行仔细的审查和检查,确保绘制的图形和对象正确无误。
CAD技术的常见问题解答与技巧分享CAD(计算机辅助设计)技术在现代工程设计中扮演着重要的角色。
然而,尽管CAD技术已经得到广泛应用,但仍然存在一些常见问题和技巧需要解决和分享。
本文将介绍一些常见问题,并提供一些有用的技巧,以帮助读者更好地应对CAD设计中的挑战。
1. 如何处理CAD文件的兼容性问题?CAD软件的兼容性是一个常见的问题。
当我们需要与不同的CAD软件进行文件交换时,可能会出现格式不兼容的情况。
为了解决这个问题,我们可以尝试将文件导出为通用格式,如DXF(数据交换格式),这样可以确保文件在不同软件中的兼容性。
另外,定期更新CAD软件也是保持兼容性的关键。
2. 如何提高CAD设计的精度?在CAD设计中,精度是至关重要的。
为了提高CAD设计的精度,我们可以采取以下措施:- 使用正确的单位和比例:在开始设计之前,确保选择正确的单位和比例,这样可以确保设计的准确性。
- 使用几何约束:利用CAD软件提供的几何约束工具,确保设计元素的准确位置和关系。
- 使用辅助工具:使用CAD软件提供的辅助工具,如捕捉点、网格和对齐工具,可以帮助我们更准确地绘制和编辑设计。
3. 如何提高CAD设计的效率?在CAD设计中,效率是至关重要的。
以下是一些提高CAD设计效率的技巧:- 使用快捷键:熟悉并使用CAD软件提供的快捷键可以大大提高工作效率。
- 自定义工具栏和菜单:根据个人需求,自定义CAD软件的工具栏和菜单,以便快速访问常用命令和工具。
- 利用CAD软件的批处理功能:CAD软件通常提供批处理功能,可以自动执行一系列命令,提高设计效率。
4. 如何处理大型CAD文件的性能问题?当处理大型CAD文件时,性能问题可能会成为一个挑战。
以下是一些处理大型CAD文件性能问题的技巧:- 减少图层和对象:在设计过程中,尽量减少使用过多的图层和对象,这样可以减少文件的大小和复杂性。
- 使用外部参照:将大型CAD文件中的部分内容保存为外部参照文件,并在需要时加载,可以减少主文件的复杂性和大小。
EICAD常见问题与解决方法以下介绍在EICAD使用过程中用户常见问题,我们进行了归纳和整理,供大家参考:1、关于EICAD在VISTA系统下不能运行的问题解决方案(在VISTA系统安装EICAD后,加载时找不到加密狗)答:此问题是因为软件锁驱动没有安装好而产生的原因。
右键单击我的电脑——管理——设备管理器——通用串行总线控制器,在其中会找到一个“?”的标志,手动安装其即可。
适用于eicad usb软件锁,安装过程软件锁应插在电脑上。
2、如何进行EICAD菜单设置?答:加载EICAD平面设计模块后,执行Ei_Menu命令,可设置AutoCAD的菜单和工具条;设置键盘快捷命令;选择AutoCAD中/英文菜单;选择“路线版”/“综合版”菜单;选择“单机版”/“网络版”菜单内容,等等。
3、EICAD对话框的表格中如何添加和删除行?答:在“导线设计”、“定义横断面宽度”等EICAD平面设计命令的对话框中,包含有数据表格。
将鼠标移到对话框的表格中点取右键,在弹出菜单中选取“插入行”、“插入复制行”、“尾部添加”、“删除行”、“上移一行”、“下移一行”或“自动列宽”,可以进行表格操作。
4、为什么要使用交点文件和积木法单元文件来保存平面资料?答:EICAD分别使用交点文件(*.JD)和积木法单元文件(*.ICD)两种格式来保存路线平面设计资料。
使用导线法设计路线时,使用交点文件(*.JD)来保存和恢复线位,恢复线位时绘制交点实体[POINT]。
使用模式法和积木法设计路线或互通立交时,使用积木法单元文件(*.ICD)来恢复线位。
5、如何使用交点文件恢复路线单元实体?答:使用“Ei_DrawXW恢复线位”命令,在对话框中,点取“打开文件”按纽,在“打开文件”对话框中,选择“文件类型”为“交点设计文件*.JD”,选择*.JD文件。
输入道路名称、等级、设计车速、断链等。
点取“确定”按纽。
6、路线设计资料保存在哪里?答:EICAD项目数据环境中,按“项目”/“道路”两个等级来管理数据。
CAD文件中的常见错误及其修复方法CAD(Computer-Aided Design,计算机辅助设计)是一种常用的设计工具,广泛应用于工程、建筑和制造等领域。
然而,在CAD文件的创建和编辑过程中,常常会出现一些错误,这些错误可能导致设计问题、数据丢失或不良的工作流程。
本文将介绍CAD文件中的常见错误,并提供相应的修复方法。
一、图层错误在CAD设计中,图层的使用非常重要。
图层可以将不同的元素分组和组织,方便编辑和控制。
然而,一些常见的图层错误会导致设计不当、显示混乱或信息丢失。
以下是一些常见的图层错误及其修复方法:1. 图层重叠:当图层之间有重叠或相互嵌套时,可能会出现图形显示异常的问题。
解决此问题的方法是检查图层结构,确保图层之间没有重复或嵌套关系。
2. 图层命名错误:不正确或混乱的图层命名可能导致混乱和困惑。
为了避免这种问题,应该始终使用清晰、一致和有意义的命名约定。
3. 无法找到图层:有时候CAD文件中的图层可能会丢失或无法找到。
这可能是由于文件路径错误、图层未加载或被删除等原因造成的。
修复此问题的方法是检查并修复图层链接或重新加载图层。
二、尺寸和比例错误尺寸和比例是CAD设计中的关键概念,但是在创建和编辑CAD文件时,常常会出现一些与尺寸和比例有关的错误。
以下是一些常见的尺寸和比例错误及其修复方法:1. 比例错误:当CAD文件的比例设置不正确时,可能导致尺寸不准确或绘图缩放异常。
为了修复此问题,应该仔细检查文件的比例设置,确保其与实际物理尺寸一致。
2. 尺寸缺失或错误:在CAD设计中,准确的尺寸非常重要。
如果CAD文件中存在缺失或错误的尺寸,则可能会导致工程错误或不准确的制造。
修复此问题的方法是仔细检查并添加正确的尺寸,确保所有的尺寸都是准确且符合要求的。
三、几何错误几何错误是CAD设计中最常见的问题之一。
这些错误可能导致图形不连续、不准确或不稳定。
以下是一些常见的几何错误及其修复方法:1. 不完整的图形:有时候CAD文件中的图形可能会不完整或断裂,这可能是由于不正确的绘制或编辑操作引起的。
起终点数据,因此只绘制一条连接起终点的直线。
使用积木法单元文件(*.ICD)可以正确恢复路线。
9、无交点的路线,如何自动组合成带交点的平曲线?答:使用“Ei_JDDesign交点设计”命令,在对话框中,点取“搜索组合交点”按纽,然后,点取任意路线单元。
提示:是否包含五单元平曲线?如果不希望出现五单元平曲线,选择“否”,遇到五单元时自动拆分为两个三单元。
使用“Ei_ComboPQX组合平曲线”命令,仅组合一处平曲线。
10、EICAD中采用什么实体来绘制缓和曲线?答:EICADv1.0与DICAD一样,使用POLYLINE复合实体,分180节点来绘制缓和曲线曲线。
EICADv2.0中使用SPLINE实体。
原有缓和曲线能够正常识别,无须转换。
11、如何绘制带有宽度的路线中线?答:可以使用“Ei_DrawCLine绘制路线带宽度中线”命令来绘制。
在AutoCAD2002以上版本中也可以通过设置“线宽控制”的方法来实现。
12、什么是交点表格的“背景镂空”?答:在AutoCAD2000以上,标注交点表格时,支持使用Wipeout实现“背景镂空”,可以防止地图背景影响表格文字,而且镂空效果伴随表格的移动和旋转。
如果没有安装WipeOut.arx可以在互联网上搜索和下载AutoCAD的“Express Tools”组件。
13、如何让“交点表格”平行于平面图框?答:先使用“Ei_DetailPM平面分图”命令,完成分图设置,绘制“预览框”后,点“确定”关闭。
再使用“Ei_DimJD交点标注”命令,在对话框中,选择“平行分图框”。
14、如何在项目数据环境与AutoCAD之间切换?答:项目数据环境的工具栏中有一个开关按纽可以设置“总在最前”。
此外,AutoCAD中Eicad平面工具栏中有一个“显示/隐藏数据环境”的按纽。
它可以控制数据环境的启动、显示和隐藏。
15、为什么平面分图中图纸比例会锁定为1:1000?答:在“平面分图”时,如果用户选取了“分幅输出到文件”,就会锁定图纸比例为1:1000,这是为了确保每个分幅文件中坐标与大地一致,便于其他专业设计人员使用分幅后的图纸时查询坐标。
关闭“分幅输出到文件”选项,就可以设置为任意的出图比例。
16、如何实现平面分图自动更新?答:绘制好的总体图A,用EICAD的"平面图分幅"命令绘出预览框后存盘。
新建一个图形B,用"恢复线位"命令绘出中线。
用"外部参照"命令把总体图A参照进来,插入点为(0,0,0)。
用"平面分图"命令完成分幅。
修改时只需在总体图A中修改后存盘。
打开图形B,里头的图形自动更新了。
17、纵断面图出图时纵坡度小数位数太多如何处理?答:纵断面图可以设置标注精度的。
使用SetZdtZx命令:设置字型及标注精度。
另外标注精度与存盘文件中的数据位数无关。
通常为了确保计算精度,文件中数据小数部分保留的位数较多。
出图时,根据需要进行小数位数限制。
18、ACAD桌面快捷方式路径设为“F:\道路”启动AutoCAD时提示找不到文件?答:AutoCADR14快捷方式的路径名称不支持“中文”,你可以设置为“F:\Road”,AutoCAD启动时就不会有提示“找不到某些文件”了。
在AutoCAD200i中已经没有这个问题了。
19、平面设计中为何没有生成直曲表3和直曲表5的命令?答:在EICAD中,直曲表3和直曲表5统一在“直线曲线一览表”命令中,如果用户数据中包含五单元平曲线数据,则自动调用直曲表5,否则调用直曲表3。
20、横断面宽度定义中,路缘带是放入路面还是硬路肩?答:从路面结构形式来看,通常路缘带与硬路肩相同,而与行车道不同,应当包含在硬路肩宽度范围内。
21、断链管理器命令有何作用?答:“Ei_BCManager断链管理器”命令,用于读取、修改路线实体中的断链数据;将数据保存到断链文件(*.DL)中;断链桩号与整链桩号的转换。
22、“查询桩号”命令中,如何查询中桩的高程数据?答:首先使用“Ei_ZDMInfo纵断面信息管理器”命令,输入竖曲线文件(*.SQX)和中桩地面高文件(*.DMX)文件,点取“写入/刷新信息”按纽,将纵断面信息写入路线单元实体。
再使用“Ei_ZHList桩号查询”命令,就可以显示中桩设计高程、切向纵坡度等信息。
23、使用“搜索标准横断面宽度”命令,要做哪些准备工作?答:首先将所有宽度偏置线实体设置为同一图层,为了防止其他实体的干扰,该图层中尽量不要包含其他实体。
然后依次从左侧土路肩到右侧土路肩,设置为不同颜色。
最后,准备一个桩号文件(*.ST),该文件中定义了每次搜索宽度的桩号。
24、“绘制边坡、边沟线”命令前如何准备土路肩实体?答:如果土路肩边界线由多个实体组成,可以选择“按3dd文件确定土路肩”,无须选择土路肩实体了。
也可以使用“Ei_DefineOffset定义道路横断面宽度”命令,将该横断面文件(*.HDM)绘制出来,从而按您的设置情况,得到完整的土路肩边界线。
25、在平面图各页中如何插入指北针图块?答:使用“Ei_InsertBK沿线插入图块”命令,选择指北针图形文件,以每页图纸桩号长度为步长,图块旋转设置中按“固定角度”。
点取“绘制/刷新”按纽。
26、平面总图中如何绘制桥头锥坡线?答:首先绘制出坡脚处的圆弧线(也可以是PLine线),运行“Ei_DrawSPX绘制示坡线、锥坡线”命令,对话框中选择“绘制锥坡线”,点取“拾取实体”按纽,先选取坡脚圆弧,点取坡顶点,逆时针方向点取坡脚两个点,即可。
27、标注构造物信息文件中,涵洞的左右附加长度代表什么含义?答:该命令在绘制涵洞时,首先从中桩坐标开始沿斜交角度方向,与左右土路肩线求得交点,从该交叉点开始再向外延伸一个附加长度距离,得到涵洞总长度。
通道构造物的左右附加长度含义也类似。
28、超高文件定义时,超高旋转轴与纵断面高程设计线有何关系?答:超高旋转轴必须和高程设计线在同一个位置。
例如:纵断面图上设计线是一条直线,路段是直坡段,而超高旋转轴和高程设计线不在同一个位置,那么由于超高旋转,高程设计线的位置会出现由超高造成的起伏,这时高程设计线就不是一条直线,这与纵断面图上设计线产生矛盾。
29、我国现行设计规范规定超高旋转轴的位置有哪些?答:有以下四种:中央分隔带外边缘、路中心线、行车道内侧边缘和行车道外侧边缘。
后两种情况都是指未加宽前的行车道边缘30、如何确定超高旋转轴线至设计线的距离?答:超高文件中,超高旋转轴线至设计线(平面设计线)的距离axi,根据旋转的位置而定。
位于中分带外缘时,axi等于中分带半宽;位于路中线时,axi等于0;位于弯道内侧或外侧时,axi为路中线到未加宽的行车道边缘的距离。
31、无交点坐标的现场选线数据如何恢复线位?答:道路勘测过程中,仅测量了导线的方位角、偏角和导线长,而没有计算交点的坐标,这样就无法使用“导线设计”和“交点设计”命令。
EICAD提供了文件格式转换的工具“导线、交点文件格式转换”。
详见“导线设计”和“交点设计”命令的帮助。
32、端部高程数据图中,如何在一条横线上标注多个横坡度?答:端部标注命令中,坡度标注位置数据可输入多列,如:需要在第2,3,4列标注横坡度,可输入"2,3,4"或"2 3 4"。
33、如何将文字的背景设置为镂空?答:在AutoCAD2002中,安装Express工具之后,可以使用TextMask命令,设置“遮盖边距”;选择文字实体,可以输入“all”,全部选择,即可。
在AutoCAD R14中,安装Bonus CADTools。
34、“保存超高文件”对话框中“不完整超高改算”是什么意思?答:山区低等级公路,设置不完整超高。
即:当反向曲线直接相连或直线段很短时,前方单向超高旋转至水平0%后,再反向旋转至后方单向超高。
此时,超高旋转方式必须为绕中心旋转、或左右各自旋转。
首先点“生成超高”按纽,生成得到结果,然后点“改算”按纽,重新修改生成结果。
35、项目数据环境中“模板编辑器”与“设置边坡类型”命令有何不同?答:项目数据环境中“模板编辑器”提供了一个可视化的边坡集成编辑环境,支持用户编辑、插入、删除、保存边坡模板文件(*.TYP)。
36、如何去除TextMask文字的边框?答:对文字实体使用TextMask后,可能会出现文字边框,尤其是参照图中带有TextMask文字时。
去除的方法:加载Wipeout.ARX,输入WipeOut命令,再输入Frame选项,设置为:OFF,即可关闭边框的显示。
37、AutoCAD2002中如何加入Express工具的菜单?答:安装Express工具后,使用“MenuLoad”命令将其菜单添加到AutoCAD环境中。
键入:“MenuLoad”命令,选择Express菜单文件,如:C:\Program Files\AutoCAD2002\Express\acetmain.mns,AutoCAD R14的扩展工具菜单“C:\Program Files\AutoCAD R14\BONUS\CADTOOLS\ac_bonus.mns”。
关闭“全部替换(Replace All)”选项。
38、为什么打印图纸时,Wipeout遮盖无效?答:在“PLOT”命令的选项中,关闭“隐藏线(Hide-Lines)”选项。
否则,Wipeout和TextMask实体无法遮盖背景。
39、无交点的路线,如何自动组合成带交点的平曲线?答:使用“Ei_JDDesign 交点设计”命令,在对话框中,点取“搜索组合交点”按纽,然后,点取任意路线单元。
提示:是否包含五单元平曲线?如果不希望出现五单元平曲线,选择“否”,遇到五单元时自动拆分为两个三单元。
使用“Ei_ComboPQX组合平曲线”命令,仅组合一处平曲线。
40、EICAD中采用什么实体来绘制缓和曲线?答:EICAD使用POLYLINE复合实体,分180节点来绘制缓和曲线曲线。
原有版本绘制的缓和曲线能够正常识别,无须转换41、如何使EICAD项目数据环境窗口始终在桌面最上层显示?答:在EICAD项目数据环境中,点取菜单“显示”->“最上层显示”。
这样数据环境始终在桌面的最上层,除非用户将其最小化。
取消“最上层显示”的方法:再点取菜单“显示”->“最上层显示”。
42、AutoCAD R14命令行窗口消失后如何恢复?答:使用注册表编辑程序,修改以下位置:对于AutoCAD R14,修改“HKEY_CURRENT_USER\Software\Autodesk\AutoCAD\R14.0\ACAD-2452712:13912431\FixedProfile\Command Line Windows”中将DockWindow.Position项改为"0 100 200 200"(窗口对角点的象素坐标)。
