ArcGIS地理信息系统空间分析实验教程PPT-第3章 空间数据的采集与组织解析

实例与练习练习1：某地区地块的拓扑关系建立1． 背景：拓扑关系对于数据处理和空间分析具有重要意义，拓扑经常应用于地块查询、土地利用类型更新等。

2． 目的：通过本例，让读者掌握创建一个要素数据集的拓扑关系的整个流程，并对创建拓扑后的一些工作，如拓扑错误检测、拓扑错误修改、拓扑编辑等基本操作有一个较全面的了解。

3． 要求：在Topology 数据集中导入上述两个Shapefile ，建立该要素数据集的拓扑关系，使拓扑生效后检测拓扑错误，修改拓扑错误，最后进行拓扑编辑。

4． 数据：Blocks.shp 、Parcels.shp ，存放在…/ChP3/Ex1中,请将其拷贝到E ：/ChP3/Ex1。

结果数据存放于…/ChP3/Ex1/Result 中。

5． 操作步骤：（1）创建地理数据库1） 在ArcCatalog 树中，右键单击Result 文件夹，单击New ，单击Personal Geodatabase ，输入所建的地理数据库名称：NewGeodatabase 。

如图1所示。

在新建的地理数据库中创建要素数据集，如图2所示。

打开New Feature Dataset 对话框，如图3所示。

将数据集命名为：Topology 。

图1创建地理数据库 图2创建要素数据集2）3）单击Edit按钮，打开Spatial Reference属性对话框，如图4所示。

图3 New Feature Dataset对话框图4 Spatial Reference属性对话框4）单击Import按钮，选择要与之具有相同坐标系统的数据集：Blocks.shp或Parcels.shp，如图5所示。

5）单击Add按钮，返回Spatial Reference属性对话框。

这时要素数据集定义了坐标系统。

单击确定按钮。

（2）向数据集中导入数据1）在ArcCatalog树中，右键单击Result文件夹中的Topology数据集，单击Import，单击Feature Class(multiple)，如图6所示。

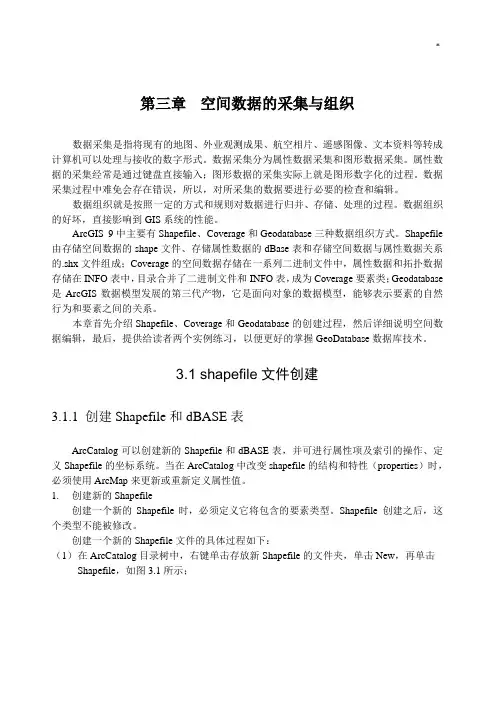

第三章空间数据的采集与组织数据采集是指将现有的地图、外业观测成果、航空相片、遥感图像、文本资料等转成计算机可以处理与接收的数字形式。

数据采集分为属性数据采集和图形数据采集。

属性数据的采集经常是通过键盘直接输入；图形数据的采集实际上就是图形数字化的过程。

数据采集过程中难免会存在错误，所以，对所采集的数据要进行必要的检查和编辑。

数据组织就是按照一定的方式和规则对数据进行归并、存储、处理的过程。

数据组织的好坏，直接影响到GIS系统的性能。

ArcGIS 9中主要有Shapefile、Coverage和Geodatabase三种数据组织方式。

Shapefile 由存储空间数据的shape文件、存储属性数据的dBase表和存储空间数据与属性数据关系的.shx文件组成；Coverage的空间数据存储在一系列二进制文件中，属性数据和拓扑数据存储在INFO表中，目录合并了二进制文件和INFO表，成为Coverage要素类；Geodatabase 是ArcGIS数据模型发展的第三代产物，它是面向对象的数据模型，能够表示要素的自然行为和要素之间的关系。

本章首先介绍Shapefile、Coverage和Geodatabase的创建过程，然后详细说明空间数据编辑，最后，提供给读者两个实例练习，以便更好的掌握GeoDatabase数据库技术。

3.1 shapefile文件创建3.1.1 创建Shapefile和dBASE表ArcCatalog可以创建新的Shapefile和dBASE表，并可进行属性项及索引的操作、定义Shapefile的坐标系统。

当在ArcCatalog中改变shapefile的结构和特性（properties）时，必须使用ArcMap来更新或重新定义属性值。

1.创建新的Shapefile创建一个新的Shapefile时，必须定义它将包含的要素类型。

Shapefile 创建之后，这个类型不能被修改。

创建一个新的Shapefile文件的具体过程如下：（1）在ArcCatalog目录树中，右键单击存放新Shapefile的文件夹，单击New，再单击Shapefile，如图3.1所示；（2） 在弹出的Create New Shapefile 对话框中，设置文件名称和要素类型。

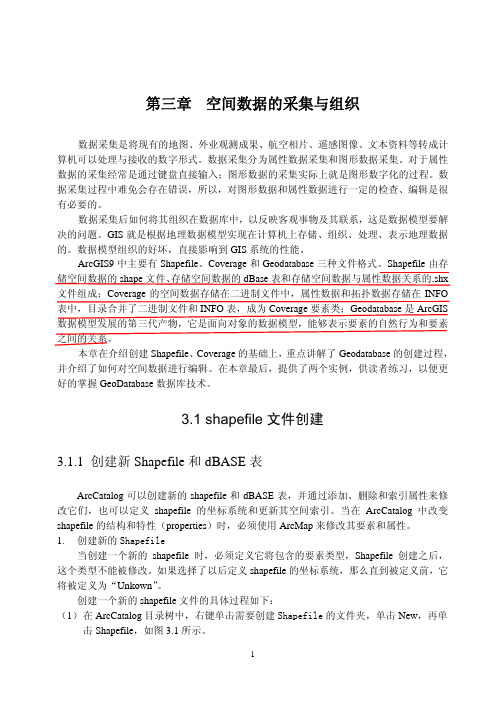

第三章空间数据的采集与组织数据采集是将现有的地图、外业观测成果、航空相片、遥感图像、文本资料等转成计算机可以处理与接收的数字形式。

数据采集分为属性数据采集和图形数据采集。

对于属性数据的采集经常是通过键盘直接输入；图形数据的采集实际上就是图形数字化的过程。

数据采集过程中难免会存在错误，所以，对图形数据和属性数据进行一定的检查、编辑是很有必要的。

数据采集后如何将其组织在数据库中，以反映客观事物及其联系，这是数据模型要解决的问题。

GIS就是根据地理数据模型实现在计算机上存储、组织、处理、表示地理数据的。

数据模型组织的好坏，直接影响到GIS系统的性能。

ArcGIS9中主要有Shapefile、Coverage和Geodatabase三种文件格式。

Shapefile由存储空间数据的shape文件、存储空间数据的dBase表和存储空间数据与属性数据关系的.shx 文件组成；Coverage的空间数据存储在二进制文件中，属性数据和拓扑数据存储在INFO 表中，目录合并了二进制文件和INFO表，成为Coverage要素类；Geodatabase是ArcGIS 数据模型发展的第三代产物，它是面向对象的数据模型，能够表示要素的自然行为和要素之间的关系。

本章在介绍创建Shapefile、Coverage的基础上，重点讲解了Geodatabase的创建过程，并介绍了如何对空间数据进行编辑。

在本章最后，提供了两个实例，供读者练习，以便更好的掌握GeoDatabase数据库技术。

3.1 shapefile文件创建3.1.1 创建新Shapefile和dBASE表ArcCatalog可以创建新的shapefile和dBASE表，并通过添加、删除和索引属性来修改它们，也可以定义shapefile的坐标系统和更新其空间索引。

当在ArcCatalog中改变shapefile的结构和特性（properties）时，必须使用ArcMap来修改其要素和属性。
