GOC在工程地质建模中的应用

基于GoCAD与Surfer平台建立三维地质模型研究

基于GoCAD与Surfer平台建立三维地质模型研究【摘要】本文基于GoCAD与Surfer平台建立三维地质模型进行研究，通过分析地质模型建立方法、数据获取与处理、模型建立过程、结果分析和模型验证等内容，探讨了该方法在地质研究中的应用。

研究表明，该方法能够有效地模拟地质构造、地层分布等信息，为地质工作者提供了强大的工具和技术支持。

通过对研究成果进行总结和分析，本文阐述了其在地质学领域的重要意义，并展望了未来的研究方向和应用前景。

该研究为地质学领域的发展提供了新的思路和方法，具有一定的理论和实践价值。

【关键词】GoCAD, Surfer, 三维地质模型, 研究背景, 研究目的, 地质模型建立方法, 数据获取与处理, 模型建立过程, 结果分析, 模型验证, 研究成果总结, 研究意义, 未来展望.1. 引言1.1 研究背景地质模型是地质学研究中重要的工具之一，可以帮助地质学家们更好地理解地质构造、矿产资源分布及地下储层特征。

随着计算机技术的不断发展，基于GoCAD与Surfer平台建立的三维地质模型在地质学领域中得到了广泛应用。

研究人员可以通过这些先进的建模工具，将多种地质信息整合在一起，利用空间分布等特征来重建地下结构的立体模型，为地质勘探与资源开发提供重要的指导。

本研究旨在探讨如何利用这些平台，结合丰富的地质数据，建立高精度、高可靠性的三维地质模型，为地质学研究和实践提供更为准确的工具与方法。

通过对地质模型建立方法、数据获取与处理、模型建立过程、结果分析和模型验证等方面进行系统研究，旨在为地质学领域的发展和应用提供新的思路和技术支持。

1.2 研究目的研究目的是通过基于GoCAD与Surfer平台建立三维地质模型，深入了解地下地质结构、构造特征和矿产资源分布规律。

具体来说，主要包括以下几个方面：1. 理解地质构造演化过程：通过建立三维地质模型，可以揭示不同地质时代的构造事件，分析地质体系之间的相互关系，揭示地质构造演化的规律。

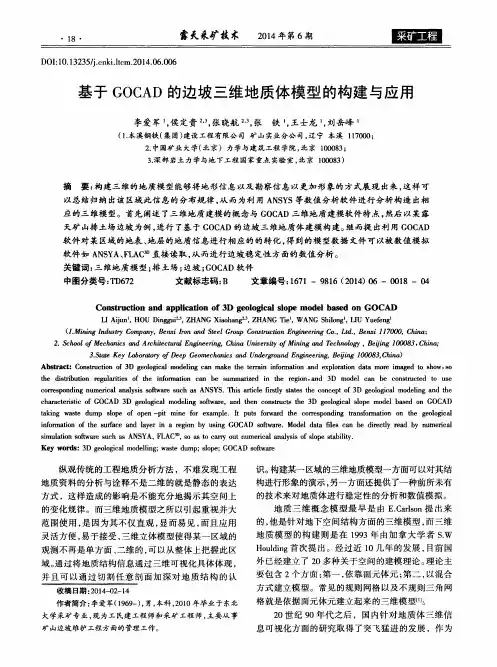

基于GOCAD的边坡三维地质体模型的构建与应用

ＬＩＡｉｊｕｎ，ＨＯＵＤｉｎｇｇｕｉ，ＺＨＡＮＧＸｉａｏｈａｎｇ２，ＺＨＡＮＧＴｉｅ，ＷＡＮＧＳｈｉｌｏｎｇ ‘ ，ＬＩＵＹｕｅｆｅｎｇ ‘
Ａｂｓｔｒａｃｔ：Ｃｏｎｓｔｒｕｃｔｉｏｎｏｆ３Ｄｇｅｏｌｏｇｉｃａｌｍｏｄｅｌｉｎｇｃａｎｍａｋｅｔｈｅｔｅｒｒａｉｎｉｎｆｏｒｍａｔｉｏｎａｎｄｅｘｐｌｏｒａｔｉｏｎｄａｔａｍｏｒｅｉｍａｇｅｄｔｏｓｈｏｗ，ＳＯ
ｃｏｒｒｅｓｐｏｎｄｉｎｇｎｕｍｅｒｉｃｌａａｎａｌｙｓｉｓｓｏｆｔｗａｒｅｓｕｃｈａｓＡＮＳＹＳ．Ｔｈｉｓａｒｔｉｃｌｅｉｆｅｆｒｌｙｓｔａｔｅｓｔｈｅｃｏｎｃｅｐｔｏｆ３Ｄ￣ｏｌｏｉｇｃｌａｍｄｅｏｌｉｎｇａｎｄｈｅｔ
中图分类号：ＴＤ６７２
文献标志码：Ｂ
文章编号：１６７１—９８１６（２０１４）０６ —００１８— ０４
ＣｏｎｓｔｒｕｃｔｉｏｎａｎｄａｐｐＨｃａｔｉｏｎｏｆ３ＤｇｅｏｌｏｇｉｃａｌｓｌｏｐｅｍｏｄｅｌｂａｓｅｄｏｎＧＯＣＡＤ

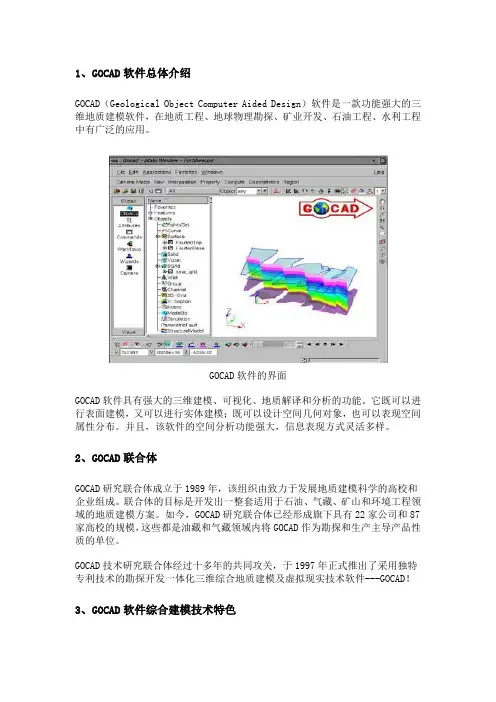

GOCAD软件总体介绍

1、GOCAD软件总体介绍GOCAD（Geological Object Computer Aided Design）软件是一款功能强大的三维地质建模软件，在地质工程、地球物理勘探、矿业开发、石油工程、水利工程中有广泛的应用。

GOCAD软件的界面GOCAD软件具有强大的三维建模、可视化、地质解译和分析的功能。

它既可以进行表面建模，又可以进行实体建模；既可以设计空间几何对象，也可以表现空间属性分布。

并且，该软件的空间分析功能强大，信息表现方式灵活多样。

2、GOCAD联合体GOCAD研究联合体成立于1989年，该组织由致力于发展地质建模科学的高校和企业组成。

联合体的目标是开发出一整套适用于石油、气藏、矿山和环境工程领域的地质建模方案。

如今，GOCAD研究联合体已经形成旗下具有22家公司和87家高校的规模，这些都是油藏和气藏领域内将GOCAD作为勘探和生产主导产品性质的单位。

GOCAD技术研究联合体经过十多年的共同攻关，于1997年正式推出了采用独特专利技术的勘探开发一体化三维综合地质建模及虚拟现实技术软件---GOCAD！3、GOCAD软件综合建模技术特色要建模的地质目标，千姿百态，既要描述其几何形态，也要描述其所包含的地质属性特征。

但是无论多么复杂的地质体，归纳起来都可用点、线、面、体等四种类型的数据来描述。

基于这种观点，GOCAD中描述地质目标的数据定义有：•点集：描述离散数据；•线集：描述断层线、钻孔轨迹、测井曲线和河道等线状数据；•面集：描述层面、断面等面状数据；•体集：地震数据、遥感数据、地层网格、盐丘、封闭体等数据体。

3.1 GOCAD软件的对象GOCAD中的对象包括PointSet、Curve、Surface、Solid、Voxet、SGrid、Well、Group、Channel、2D-Grid、X-Section、Frame、Model3d等类型。

3.2 GOCAD软件中对象的属性GOCAD中不同类型对象包含的属性不同。

基于GOCAD 软件的龙门山北段断裂带三维地质建模应用

基于GOCAD软件的龙门山北段断裂带三维地质建模应用前言三维地质建模是指根据地质资料和地球物理数据，以三维数学模型方式表达地球内部的结构和构造特征的技术。

它在资源勘查、地质灾害预测、工程设计等领域都有着广泛的应用。

本文将介绍如何使用 GOCAD 软件来进行龙门山北段断裂带的三维地质建模。

龙门山北段断裂带简介龙门山北段断裂带位于四川盆地北缘的蓬安-射洪-华蓥地区，是一个深切向受印度板块挤压的构造带。

在龙门山北段断裂带，常见的构造形态包括喀斯特、断崖、断裂、反背、倒转和褶皱等。

因此，建立一个准确的三维地质模型对于研究该区域的构造演化和资源勘探都具有重要的意义。

GOCAD 软件简介GOCAD 软件是一款用于数值建模和数据管理的地球科学软件，具有强大的三维数据可视化、地质建模和计算数据处理能力。

GOCAD 软件运行在 Windows、Mac和 Linux 操作系统上，在大地质情境下的构造解释和矿物勘查中有着广泛应用。

实现方法建立一个三维地质模型的过程主要分为三个步骤：数据准备、数据编辑和数值建模。

下面将对每个步骤进行详细说明。

数据准备数据准备是建立三维地质模型的第一步。

数据来源包括地质野外地图和地球物理勘探数据，如重力、地磁等数据。

在实际应用中，需要将这些数据进行预处理，包括：数据清洗、数据集成和数据转换等。

在本次应用中，数据采用的是之前勘探的断层铸体或走带模型。

这些模型通常是建立在 GOCAD 软件上的，缺点的是时间跨度较大，因此在建模前需要对其进行预处理，比如剖分等操作。

数据编辑数据编辑是指对数据进行处理，生成用于数据建模的图形数据。

数据编辑完成后就可以进入数值建模流程。

编辑包括以下三个步骤：1. 数据剖分数据剖分是指对收集到的数据进行分割，使得三维模型可以利用三角形面网格进行建模。

通常情况下，数据可以被划分成许多相邻的单元，这些单元的连接构成了三维模型。

因此，在建模前，通常需要进行数据剖分操作。

2. 模型构建模型构建是指根据收集到的数据和经验规律，构建一个符合地质学规律的三维模型。

GOCAD 软件三维地质建模方法

GOCAD 软件三维地质建模方法1建模方法GOCAD 三维地质建模主要包括两类：一类是构造模型（structural modeling）建模，一类是三维储层栅格结构（3D Reservoir Grid Construction）建模。

（1）构造模型（structural modeling）建模建立地质体构造模型具有非常重要的意义。

通过建立构造模型能够模拟地层面、断层面的形态、位置和相互关系；结合反映地质体的各种属性模型的可视化图形，还能够用于辅助设计钻井轨迹。

此外，构造模型还是地震勘探过程中地震反演的重要手段。

（2）三维储层栅格结构（3D Reservoir Grid Construction）建模根据建立的构造模型，在3D Reservoir Grid Construction 中可以建立其体模型；同时地质体含有多种反映岩层岩性、资源分布等特性的参数，如岩层的孔隙度、渗透率等，可对这些物性参数进行计算和综合分析，得到地质体的物性参数模型。

当采样值在地质体内密集、规则分布时，可以直接建立采样值到应用模型的映射关系，把对采样值的处理转化为对物性参数的处理，这样可以充分利用计算机的存储量大、计算速度快的特点。

当采样值呈散乱分布，并且数据量有限时，需要采用数学插值方法，拟合出连续的数据分布，充分利用由采样值所隐含的数据场的内部联系，精确的模拟模型中属性场的分布。

图1-1孔隙度参数模型分布图2 建模流程2.1数据分析（1）钻孔、测井分布及数据分析支持三维建模的数据主要为钻孔和测井。

由于对区域范围和建立三维地质建模的精度要求不同，得对所得到的钻孔、测井的分布和根据其取得的数据进行分析和处理是的必要。

根据钻孔、测井的分布范围和稠密程度可以大致确定地层的分布界限，对钻孔较少区域采取补充钻探或者采用其它方法进行处理。

图2-1由二维地质剖面图形成的三维连井剖面图（2）地质剖面对于建立三维地质模型，只根据钻孔和测井是不够的，在长期的地质勘探中形成的地质剖面图，对建立三维地质模型具有重要的作用。

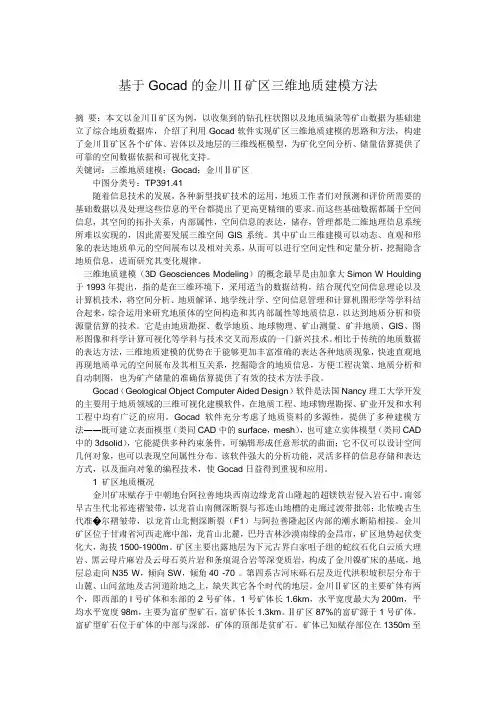

基于Gocad的金川Ⅱ矿区三维地质建模方法

基于Gocad的金川Ⅱ矿区三维地质建模方法摘要：本文以金川Ⅱ矿区为例，以收集到的钻孔柱状图以及地质编录等矿山数据为基础建立了综合地质数据库，介绍了利用Gocad软件实现矿区三维地质建模的思路和方法，构建了金川Ⅱ矿区各个矿体、岩体以及地层的三维线框模型，为矿化空间分析、储量估算提供了可靠的空间数据依据和可视化支持。

关键词：三维地质建模；Gocad；金川Ⅱ矿区中图分类号：TP391.41随着信息技术的发展，各种新型找矿技术的运用，地质工作者们对预测和评价所需要的基础数据以及处理这些信息的平台都提出了更高更精细的要求。

而这些基础数据都属于空间信息，其空间的拓扑关系，内部属性，空间信息的表达，储存，管理都是二维地理信息系统所难以实现的，因此需要发展三维空间GIS系统。

其中矿山三维建模可以动态、直观和形象的表达地质单元的空间展布以及相对关系，从而可以进行空间定性和定量分析，挖掘隐含地质信息，进而研究其变化规律。

三维地质建模（3D Geosciences Modeling）的概念最早是由加拿大Simon W Houlding 于1993年提出，指的是在三维环境下，采用适当的数据结构，结合现代空间信息理论以及计算机技术，将空间分析、地质解译、地学统计学、空间信息管理和计算机图形学等学科结合起来，综合运用来研究地质体的空间构造和其内部属性等地质信息，以达到地质分析和资源量估算的技术。

它是由地质勘探、数学地质、地球物理、矿山测量、矿井地质、GIS、图形图像和科学计算可视化等学科与技术交叉而形成的一门新兴技术。

相比于传统的地质数据的表达方法，三维地质建模的优势在于能够更加丰富准确的表达各种地质现象，快速直观地再现地质单元的空间展布及其相互关系，挖掘隐含的地质信息，方便工程决策、地质分析和自动制图，也为矿产储量的准确估算提供了有效的技术方法手段。

Gocad（Geological Object Computer Aided Design）软件是法国Nancy理工大学开发的主要用于地质领域的三维可视化建模软件，在地质工程、地球物理勘探、矿业开发和水利工程中均有广泛的应用。

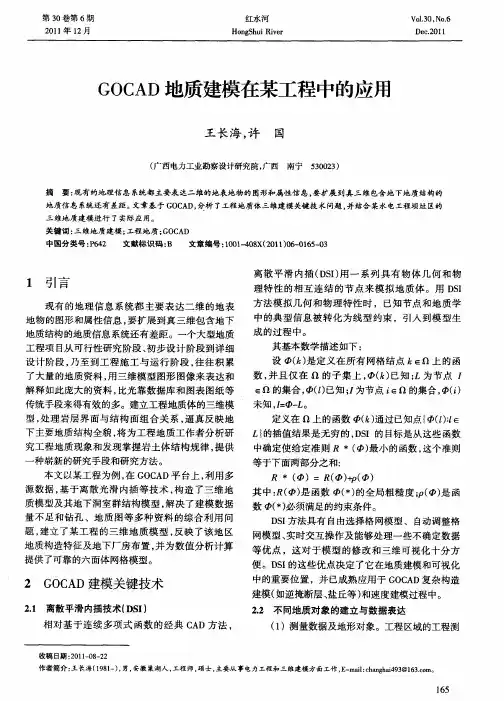

GOCAD地质建模在某工程中的应用

层、破碎带及地下厂房相关建筑物等综合信息。经
过与已有钻孑、平硐以及二维剖面图的对比检验，Ｌ
该模型精度较高，能够满足地质人员和设计人员的
分析要求。
存的数据结构。例如，考虑多层地层，上一个岩层的底面和与其相邻的下一个岩层的顶面是上下岩层这两个实体的公共部分或共享边界，它们之间的拓
３工程地质三维模型的应用
综合运用上述提到的技术，立了某Ｔ程坝址建区的三维地质模型。三维地质模型的建立，但可不以很好地解释地质数据、映地质构造，反而且还为
主要依据和成果。基于三维模型，可以快速高效地
相对基于连续多项式函数的经典ＣＤ方法，Ａ
收稿日期：０１０ — ２２１－８２
作者简介：王长海（９１）男，１８－，安徽巢湖人，工程师，硕士，主要从事电力工程和三维建模方面工作， — ａ：ａｇａ９＠１３ｏ。Ｅｍｉｃｎｈｉ３６．ｍｌｈ４ｃ
（４）剖面的生成。任意切割剖面是现阶段地质三维建模的重要目的之一。剖面图仍是勘察设计的
形破坏等起关键作用的岩层和结构面，并显示其范围、向和相互交切关系，走帮助工程地质人员对原
始数据做出正确解释，而为工程地质分析具体问继题提供决策支持。
１引言
现有的地理信息系统都主要表达二维的地表地物的图形和属性信息，扩展到真三维包含地下要

GOCAD软件在工程地质三维建模中的应用

GOCAD软件在工程地质三维建模中的应用摘要：针对三维建模中的不精确、和数值分析接口不连续性问题，采用GOCAD软件建立工程地质体的三维模型，使得建立的模型达到既“可视”又“可算”的目的。

将其应用于岩滩水电工程的地质三维建模中，证明了该法具有准确、快捷和合理等优点。

关键词：GOCAD；工程地质；三维建模1引言传统的地质信息的模拟与表达主要采用平面图和剖面图，其实是将三维空间中的地层、构造、地貌及其它地质现象投影到某一平面上进行表达。

该方法存在的主要问题是空间信息的损失与失真、制图过程繁杂及信息更新困难。

三维地质建模正是针对传统的地质信息模拟与表达方法的缺陷，借助计算机和科学计算可视化技术，直接从三维空间的角度去理解和表达地质体与地质环境。

国外将可视化技术应用于三维地质数据的管理、分析和模拟起步较早，并达到一定的深度，目前已有许多成熟的软件系统推出，如GOCAD、AVS、LYNX、CTECH、EARTHVISION等。

这些软件涉及地震勘探、地质结构建模、矿床模拟、开采评估、规划设计、生产管理等领域，有的是通用型可视化系统，有的则是面向地质领域的专用系统。

其中GOCAD是一个关于地球物理、地质、工程应用的三维地学模拟软件，其核心模块是基于离散光滑插值技术（DSI）进行扩展实现的，在地质体结构建模上有独到之处，能够准确表达工程地质特征。

本文以岩滩水电站为例，基于现有工程地质勘察的基本资料(等高线图、钻探及物探资料等)，利用GOCAD软件，建立起相应的三维工程地质概念模型，更清晰认识地质体的空间形态和相互关系，而且为地质体的三维数值模拟提供了基础，达到“可视”又“可算”的目的。

2三维结构面的建立结构面是地质体三维建模的基础，利用已有的离散数据资料构建地质体的地形面及各个构造面，是建立合理的三维地质体模型的前提。

GOCAD中提供了支持CAD所产生的DXF格式文件的接口，可以将CAD中构造的等高线地形图导入，经处理后自动生成三维地形面。

三维地质建模在工程地质环境质量评估中的运用

三维地质建模在工程地质环境质量评估中的运用摘要：在城市化发展进程下，要及时开展环境地质考察工作，防止环境地质灾害危及人们的生命财产安全。

而三维地质建模技术是近些年兴起的一种智能技术，在城市环境地质考察过程中应用三维地质建模技术，能为地质施工人员在3D空间勘测地质构造、研究地质特征带来了新思路，能为建筑规划设计带来明确的参考标准。

关键词：环境地质；三维建模技术；前言通常，地质数据信息，涉及地表地貌、地层环境、断层、地下水位、风化层分布情况及多类物探化探数据，都能在野外测量得出。

这些信息通常是离散数据分布，地质施工人员无法根据这些资料掌握地质体的分布特征，对于这些实测数据，人们希望能够运用三维建模技术明确显示出地质分布状况。

所以，地质三维建模技术的探索发展是计算机广泛应用于地质探索的一个必经之路。

1.国内外研究现状早在上世纪80年代初，三维地学可视化技术早已在国内外地质建模领域兴起，如美国、加拿大等地区研发了很多功能性较强的地学可视化建模软件。

特别是石油和矿山软件有多种选择，应用效果显著。

效果较好的有GOCAD软件。

国内煤矿业相关的高等院校及有色金属矿产地质考察机构、铜业企业等联合开办了科研项目，利用从国外引进的新型软件技术投入到生产中，并且二次开发，还发觉到了很多有价值的产品，理论技术较为成熟。

GOCAD是美国研发的地质建模软件，受到国际上的广泛青睐，在很多油企业和服务公司应用效果显著。

GOCAD软件是以工作流程为主体进行地质建模的软件，实现了半智能建模水平，易于操作，灵活便捷。

2.地质三维建模及可视化基础2.1地质三维可视化及实现技术2.1.1概述可视化属于心智处理程序，引导人们对事物的勘测及建立概念等。

可视化的一般作用就是透视不可见的理论知识，把抽象知识生动的展示出来。

由于钻井技术的更新进步，人们在地下的工程操作逐渐增多，开发规模逐渐增大，掌握了更全面丰富的数据，为了解地质构造、物质储量带来了更广泛的素材资料。

GOCAD油藏三维综合地质建模技术

国际大趋势在勘探开发日益一体化的今天，国际上已相当普及从油气田规模到区块规模再到单个油气藏的三维定量综合地质建模。

对于中国普遍存在的复杂地质条件油气藏，三维综合地质建模更不可少，可以肯定地说，这也是国内勘探开发一体化发展的必然环节。

勘探开发一体化三维综合地质建模及虚拟现实技术您理想的综合地质建模解决方案主要内容国际石油工业界的建模共识国际石油工业界的通力协作 GOCAD软件产品简介GOCAD综合建模技术特色GOCAD 综合建模技术简介国际石油工业界的建模共识现代油气藏科学管理两大支柱：静态描述+动态模拟•油气藏描述：目标―储层三维定量地质模型构造格架模型、储层结构模型、流动单元模型、参数分布模型•油气藏模拟：基础―储层三维定量地质模型三维油藏数值模拟成败的关键什么是储层三维定量地质模型呢？定量表征油气藏目前状态下，储层特征（储层结构及属性参数）在三维空间分布规律的地质模型。

储层地质模型分类一、按勘探开发阶段及模型精度分类(裘亦楠，1991)•概念模型（Conceptual model）•静态模型（Static model）•预测模型（Predictable model）储层概念模型：点坝砂体的半连通模式（据薛培华，1991）储层静态地质模型概念：描述某一具体油气田或区块的一个或一套储层的属性特征在三维空间上的变化和分布规律的地质模型。

　目的：为编制开发方案及调整方案提供地质依据实现：小层平面图、油层剖面图、栅状图、三维分布图、切片图缺点：地震-信息覆盖面广但垂向分辨率低测井-井间参数内插与外推预测精度考虑较少，精度欠缺储层预测地质模型概念：对井间及其外围地区的储层参数进行高精度内插和外推预测的高质量地质模型。

　目的：开发调整、井网加密或三次采油实现：地质随机建模技术、地震约束、井网控制精度：井间预测精度―数十米或数米级储层地质模型分类二、按储层表征内容或建模步骤分类•构造格架模型•储层结构模型•流动单元模型•参数分布模型储层结构地质模型储层相模型：相控建模技术应用的基础概念：描述储层几何形态以及三维空间分布的地质模型。

GOCAD三维地质建模的应用

GOCAD三维地质建模的应用GOCAD三维地质建模的应用摘要GOCAD是以工作流程为核心的新一代地质建模软件，达到了半智能化建模的世界最高水平，具有强大的三维建模、可视化、地质解释和分析的功能。

既可以进行表面建模，也可以进行实体建模; 既可以设计空间几何对象，也可以表现空间属性分布。

本文主要介绍了GOCAD三维地质建模的背景、方法、流程、效果四个方面。

关键词GOCAD 三维可视化地质建模1建模背景目前，对于地质勘测所获得的大量二维和静态的地质信息资料，地质专业人员只是依照经验推断出地下岩层和构造的走向、分布，进而预测其变化规律。

近年来，计算机软硬件技术的发展为地质勘测资料在计算机上建立三维地质模型创造了条件。

目前，在地质学领域中，岩体的三维可视化模拟已成为人们广泛关注的热点。

本模型建立主要针对某煤矿主采煤层进行三维地层可视化工作。

基本思想是以煤层底板等高线和地质柱状图为建模基础信息，采用三维可视化技术，将二维抽象的等高线信息以三维可视化的图形效果直观形象地表达出来，为开采决策提供依据。

2建模方法三维地层可视化建模的思想，是通过利用各种地质勘测资料，借助GOCAD内部的离散平滑内插运算方法，将离散数据转化为连续曲面，进而建立地层的三维模型，处理岩层界面与结构面的组合关系，逼真地反映地质体的全貌。

3三维地质模型构建流程3.1数据的选择及录入利用GOCAD进行三位地质建模采用的基本数据大致分为点数据及线数据两种，在煤矿建模中，点数据一般指钻孔柱状图信息，而线数据则通常指煤层底板等高线。

利用钻孔柱状图选取构建三维地质模型点数据的优势在于能精确选择同一钻孔中不同高程的多个具备代表性的点，例如某一钻孔中的地表、煤层顶、底板以及岩层等点数据。

同时，这些点数据也能很好地描述所代表地质信息的精确方位和坐标。

而煤层底板等高线数据相对于钻孔数据而言，在三维地质建模过程中的优势则在于能形象突出地描述该地质区域的整体地貌，在三维地质模型中具体面的整体表现上更为突出。

基于GOCAD的煤矿三维地质建模分析

文章编号:1674-9146(2015)12-0112-02煤矿三维地质模型的建立经近几年的发展,虽然取得了一些突破,但方法、理论和技术目前尚不完善[1]。

三维建模现实世界是真三维空间,二维GIS 无法描述诸如地质体、矿山、海洋、大气等地学真三维数据场[2]。

而二维地质图无法准确直观地表达地质体的空间形态及其复杂的几何关系,利用三维地质模型对工程决策具有重要的意义[3]。

1GOCAD 软件GOCAD 软件具有强大的三维建模、可视化、地址介意和分析功能,它既可以进行表面建模,又可以进行实体建模;既可以处理空间几何图像,也可以分析空间属性分析。

很多三维建模软件在地质构造复杂地区都表现为束手无策,而GOCAD 软件可以建立复杂的构造模型;在G0CAD 三维建模软件中有丰富的模型算法,在这些算法中以C ,C++等计算机语言最为广泛,只要在GOCAD 数据熟悉栏中用自己编辑好的程序就可以对其属性进行控制,对建立模型有很大帮助[4]。

2地质体模型构建2.1地质模型构建利用钻孔数据建立地层界面,用已划分好层面的钻孔点数据生成网格,由原始数据点生成不规则三角网格(TIN ),由于研究区部分区域钻孔点分布稀疏,生成的三角网格棱角分明,比较粗糙,很难真实地反映实际的地层结构。

为此,通过多次建模实践,发现可以在地层层面起伏比较大、钻孔较少的地带通过克里金插值方法对原始点进行加密,以改进它的网格密度。

克里金法的优点在于它对原始点的数量和分布不敏感,生成网格点的时间短、数据点个数多,插值密度、精度较高。

故采用上述做法既保留了原始的控制点,又增大了网格的密度[5]。

在三维地层建模数据的插值技术中,克里金法虽然优于其他算法,但是它们都存在一个共同的缺陷,即插值后的层面与原始控制点不完全吻合,插值曲面的部分区域并未完全落在控制点上[6]。

为此,GOCAD 创建了一种新的插值方法———离散光滑插值(DSI ),它能将插值结果同控制点再次进行匹配,修正插值过程中存在的几何畸变,插值后的区域中有部分层面未完全落在原始采样点上,即生成的地层面与实际地层层面位置不吻合,因此需要使用GOCAD 中的DSI 插值对地层面进行光顺处理[7]。

基于GOCAD的三维工程地质地层建模研究

Ｔｅｃｈｎｏｌｏｇｙ，Ｃｈａｎｇｃｈｕｎ１３００１２，砌．Ｃｈｉｎａ
Ａｂｓｔｒａｃｔ：ＳｔａｂｌｉｓｈｍｅｎｔｏｆＴｈｒｅｅ — ｄｉｍｅｎｓｉｏｎａｌｅｎｇｉｎｅｅｒｉｎｇｇｅｏｌｏｇｙｓｔｒａｔａｍｏｄｅ１ｃｏｕｌｄｏｂｓｅｒｖｅｔｈｅｇｅｏｌｏｇｉｃａｌｓｔｒｕｃｔｕｒｅ
黄静莉Ｌ，王清
１．吉林大学建设工程学院，吉林长春１３００２６；２．长春工程学院，吉林长春１３００２１
摘要：三维工程地质地层模型的建立能够更为直观地观察城市地下空间的地质结构，能够为岩土勘察、设计和施工提供辅助参考。论文依据《长春市两横两纵快速路系统— —二环ｅｒ：ｒ－程（二段标）岩土工程勘察报告（详勘）》中提供的钻孔数据，采用ＧＯＣＡＤ－￣－维地质建模软件建立了研究区局部路段地层分布的三维Ｘ－程地质地层模型。通过应用实例证明，ＧＯＣＡＤ软件具有快速建模，可视化效果良好的特点，能够较真实地反映地层实际分布情况，将其应用于岩土工程的勘察工作中是切实可行的。关键词：三维工程地质地层模型；可视化；ＧＯＣＡＤ中图分类号：Ｐ６４２．４文献标识码：Ａ
第３２卷第３期
２０１３年０９月
吉林地质０１．３２ＮＯ．３

基于GOCAD平台二、三维联动技术的三维地质建模方法研究

行地质信息的推测补充，完成地质模型的创建。该方
地层岩性由老到新为：① 新近系掇刀石组（Ｎｄ）；
法省却了剖面绘制及 “归一化 ”和 “三维化 ”过程，可以 ② 第四系（Ｑ）。
大幅提高建模效率。
主要有中更新统善溪窑组冲洪积层（Ｑ：ｓ）、上更新
z z z PsgiolePfrp
第３０卷第３期２０１６年６月
资源环境与工程
ＲｅｓｏｕｒｃｅｓＥｎｖｉｒｏｎｍｅｎｔ＆Ｅｎｇｉｎｅｅｒｉｎｇ
Ｖ０Ｌ３０．Ｎｏ．３Ｊｕｎｅ．，２０１６
基于ＧＯＣＡＤ平台二、三维联动技术的三维地质建模方法研究
收稿日期：２０１６—０４—２２；改回日期：２０１６－０５—１９作者简介：刘聪元（１９７１一），男，高级工程师，资源环境区划与管理专业，从事工程地质及遥感相关软件应用研究与开发工作。Ｅ—ｍａｉｌ：
ｌｉｕｃｙ６＠１２６．ｃｏｍ
数字出版网址：ｈｔｔｐ：／／ｗｗｗ．ｃｎｋｉ．ｎｅｔ／ｋｃｍｓ／ｄｅｔａｉｌ／４２．１７３６．Ｘ．２０１６０５０５．１５３１．０１８．ｈｔｍｌ数字出版日期：２０１６～０５一Ｏ５１５：３１
文献标识码：Ａ
文章编号：１６７１—１２１１（２０１６）０３—０２５９—０３
ＤＯＩ：１０．１６５３６／ｊ．ｃｎｋｉ．ｉｓｓｎ．１６７１—１２１１．２０１６．０３．０ｏ１
传统方式的三维地质建模方法（也被称为被动建纽中的第６级，坝址位于汉江中游的宜城市下游１５．７模方法），大多以平面图、剖面图及平切图等已有地质ｋｍ处的雅口镇。汉江雅口航运枢纽共有３个坝址比

GOCAD在某桥基边坡三维地质建模中的应用研究

第20卷第1期地质灾害与环境保护Vo l.20, No.12009年3月Journal of Geo log ical Hazards and Env ir onment P reserv ationM ar ch2009文章编号: 1006-4362(2009)01-0060-06收稿日期: 2008 12 15 改回日期: 2009 01 10基金项目: 国家科技支撑计划项目(2008BAG 07B01);国家自然科学基金项目(40772175,40841025);西南交通大学研究基金(2008 A01)GOCA D 在某桥基边坡三维地质建模中的应用研究童亮,胡卸文,汪雪瑞(西南交通大学土木工程学院,成都 610031)摘要: 利用专业三维地质建模软件GOCAD(Geological Object C om puter Aided Design),通过野外实测离散的工程勘测数据拟合和插值,建立了该边坡(含地形、地层分界线等信息)的三维地质模型,把地质结构信息通过三维可视化具体体现,并且可以任意切割剖面加深对地质结构的认识。

由于三维地质模型的建立,一方面为地质工程人员进一步分析研究桥基边坡稳定性及数值模拟分析计算提供一种新的手段和方法,另一方面为非地质工程人员对边坡三维地质结构直观认识均具重要工程实际意义。

关键词: GOC AD;三维地质模型;可视化中图分类号: P 642 文献标识码: A在传统的工程地质分析方法中,工程地质资料的分析和解释一般局限于二维、静态的表达方式,它描述空间地质构造的起伏变化和直接性差,往往不能充分揭示其空间变化规律,难以使人们直接、完整、准确地理解和感受地下三维地质情况。

当前,数学地质理论、计算机图形学、科学计算可视化技术(Visualization In Science Com puter,VISC)的发展为利用工程地质勘察资料重建三维地质模型并把其应用到工程地质定性化评价中创造了条件。

Sketchup软件在工程地质设计效果图制作中的应用

建筑科学科技创新导报 Science and Technology Innovation Herald50Sketchup为一款极受欢迎并且易于使用的3D设计软件，已广为应用于工业设计、建筑设计、园林设计等领域[1-2]，但在工程地质设计中的应用较少。

目前，有关工程地质制图软件主要为Aut o c a d及M a p gis等[3]，工程地质的治理设计以A u t o c a d 居多，主要为二维制图，通过三视图对工程设计进行表达。

三视图的二维表达方式对于简单实体能较好的表达，但对复杂实体则容易形成各视图不对应或表达不清的问题。

Sketch u p是一款“极受欢迎并且易于使用”的软件，主要应用于工业、建筑、园林设计等领域。

1 Sketchup相关功能以“g o o g le S k e t c h u p 8.0”及插件“Suapp1.25”为例进行说明。

1.1 精确制图精确制图主要包括单位设置、二维实体绘制、三维实体绘制（推拉绘制或插件绘制实体）。

（1）单位设置便于图形的精确绘制、图形输出、相互转换等，其操作程序简单：工具栏“窗口”→“偏好设置”→“偏好设置”→“模板”→“建筑设计-毫米”。

（2）二维实体绘制包括线、弧、矩形、圆形、三角形，操作程序：二维视口选择→相应绘图工具选择→绘制二维实体→自动生成二维实体。

（3）三维实体绘制包括矩形多边形截面柱体、圆柱体等，制作方法主要有2种，分别为推拉二维体绘制和插件绘制。

推拉二维体绘制操作程序：二维多边形实体绘制与选择→常用工具栏“推拉”进行推拉→形成实体；插件绘制操作程序：相应实体工具选取→参数设置及实体绘制。

1.2 地形建模地形建模包括初步模型建立及模型修善，该功能是利用Sketchu p软件中沙盒（sa ndbox）插件来完成的。

初步模型建立可导入Autocad地形数据通过“从等高线”或利用“网格建立”工具直接建立基础数据，再通过“曲面拉伸、印章、投影、添加细节、翻转边”工具实施对地形模型的修善。

Google Earth在南宁市轨道交通4号线A标岩土工程初步勘察中的应用

Google Earth在南宁市轨道交通4号线A标岩土工程初步勘察中的应用摘要：本文主要是结合了实际工程的案例，探讨了Google Earth 在南宁市轨道交通4号线A标岩土工程初步勘察中的应用，以供参考。

关键词：Google Earth；岩土工程勘察；概述；过程；应用一、概述华东建设于2015年5月7日中标“南宁市轨道交通4号线一期工程”A标段勘察项目，南宁市轨道交通4号线为邕江南岸东西向的骨干线，项目计划总投资约159.2亿元，全长26.5km，均为地下线。

项目A标包含6站5区间（含沙井停车场及出入段线）范围内的岩土工程勘察，标段线路全长约8.2公里。

该项目是华东建设打开南宁市场后的第二个地铁勘察项目，在2014年南宁市轨道交通3号线C标段的勘察工作之后，我们已对南宁市的区域地质概况有了初步的认识，但本次勘察场地距离较远，涉及了3号线未涉及的新地层，地理位置对我们来说也比较陌生，因此尽快的熟悉环境是我们初勘工作的重要环节。

而通过使用Google Earth的各种功能，大大提高了我们的工作效率。

Google Earth（谷歌地球，以下简称“GE”）是一款Google公司开发的虚拟地球仪软件，它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。

GE于2005年向全球推出，被《PC 世界杂志》评为2005年全球100种最佳新产品之一。

用户们可以通过一个下载到自己电脑上的客户端软件，免费浏览全球各地的高清晰度卫星图片。

GE近年来发展迅速，其提供的卫星地图影像和数字高程信息不仅更新速度快、地理信息种类多，还可以通过计算机二次开发，快速下载地图和自动提取高程信息，成为地质工作者的有力助手。

二、CAD图元导入GE的过程本次勘察中对GE的使用，主要利用一个Auto CAD插件Acad2Kml将CAD中的工程图元转换为可导入GE中的KML文件，该软件由Visual LISP语言编辑而成，主要为一个Acad2Kml.vlx文件，在Auto CAD加载即可运行（该程序版权属于Walter Lam）。
