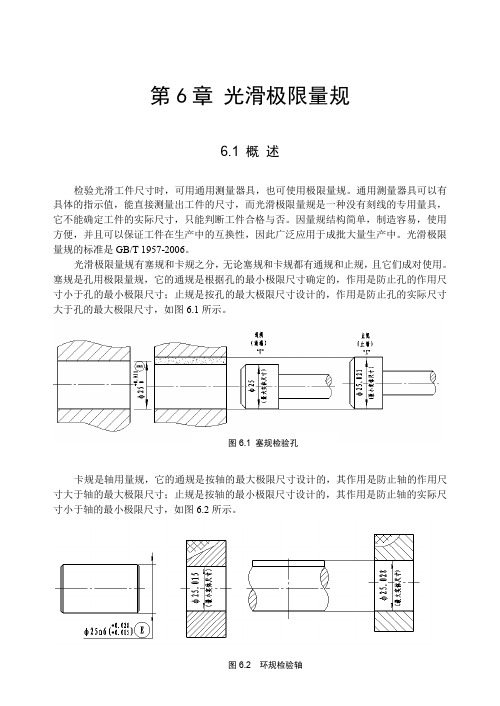

第6章 光滑极限量规6.1 概 述检验光滑工件尺寸时，可用通用测量器具，也可使用极限量规。

通用测量器具可以有具体的指示值，能直接测量出工件的尺寸，而光滑极限量规是一种没有刻线的专用量具，它不能确定工件的实际尺寸，只能判断工件合格与否。

因量规结构简单，制造容易，使用方便，并且可以保证工件在生产中的互换性，因此广泛应用于成批大量生产中。

光滑极限量规的标准是GB/T 1957-2006。

光滑极限量规有塞规和卡规之分，无论塞规和卡规都有通规和止规，且它们成对使用。

塞规是孔用极限量规，它的通规是根据孔的最小极限尺寸确定的，作用是防止孔的作用尺寸小于孔的最小极限尺寸；止规是按孔的最大极限尺寸设计的，作用是防止孔的实际尺寸大于孔的最大极限尺寸，如图6.1所示。

卡规是轴用量规，它的通规是按轴的最大极限尺寸设计的，其作用是防止轴的作用尺寸大于轴的最大极限尺寸；止规是按轴的最小极限尺寸设计的，其作用是防止轴的实际尺寸小于轴的最小极限尺寸，如图6.2所示。

图6.1 塞规检验孔图6.2 环规检验轴量规按用途可分为以下三类：1）工作量规工作量规是工人在生产过程中检验工件用的量规，它的通规和止规分别用代号“T”和“Z”表示。

2）验收量规验收量规量是检验部门或用户代表验收产品时使用的量规。

3）校对量规校对量规是校对轴用工作量规的量规，以检验其是否符合制造公差和在使用中是否达到磨损极限。

6.2量规设计6.2.1极限尺寸判断原则（泰勒原则）单一要素的孔和轴遵守包容要求时，要求其被测要素的实体处处不得超越最大实体边界，而实际要素局部实际尺寸不得超越最小实体尺寸，从检验角度出发，在国家标准“极限与配合”中规定了极限尺寸判断原则，它是光滑极限量规设计的重要依据，阐述如下：孔或轴的体外作用尺寸不允许超过最大实体尺寸。

即对于孔，其体外作用尺寸应不小于最小极限尺寸；对于轴，其体外作用尺寸不大于最大极限尺寸。

任何位置上的实际尺寸不允许超过最小实体尺寸。

第6章光滑极限量规6.1概述检验光滑工件尺寸时，可用通用测量器具，也可使用极限量规。

通用测量器具可以有具体的指示值，能直接测量出工件的尺寸，而光滑极限量规是一种没有刻线的专用量具，它不能确定工件的实际尺寸，只能判断工件合格与否。

因量规结构简单，制造容易，使用方便，并且可以保证工件在生产中的互换性，因此广泛应用于成批大量生产中。

光滑极限量规的标准是GB/T 1957-2006。

光滑极限量规有塞规和卡规之分，无论塞规和卡规都有通规和止规，且它们成对使用。

塞规是孔用极限量规，它的通规是根据孔的最小极限尺寸确定的，作用是防止孔的作用尺寸小于孔的最小极限尺寸；止规是按孔的最大极限尺寸设计的，作用是防止孔的实际尺寸大于孔的最大极限尺寸，如图6.1所示。

卡规是轴用量规，它的通规是按轴的最大极限尺寸设计的，其作用是防止轴的作用尺寸大于轴的最大极限尺寸；止规是按轴的最小极限尺寸设计的，其作用是防止轴的实际尺寸小于轴的最小极限尺寸，如图6.2所示。

图6.1塞规检验孔图6.2环规检验轴量规按用途可分为以下三类：1）工作量规工作量规是工人在生产过程中检验工件用的量规，它的通规和止规分别用代号“T”和“Z”表示。

2）验收量规验收量规量是检验部门或用户代表验收产品时使用的量规。

3）校对量规校对量规是校对轴用工作量规的量规，以检验其是否符合制造公差和在使用中是否达到磨损极限。

6.2量规设计6.2.1极限尺寸判断原则（泰勒原则）单一要素的孔和轴遵守包容要求时，要求其被测要素的实体处处不得超越最大实体边界，而实际要素局部实际尺寸不得超越最小实体尺寸，从检验角度出发，在国家标准“极限与配合”中规定了极限尺寸判断原则，它是光滑极限量规设计的重要依据，阐述如下：孔或轴的体外作用尺寸不允许超过最大实体尺寸。

即对于孔，其体外作用尺寸应不小于最小极限尺寸；对于轴，其体外作用尺寸不大于最大极限尺寸。

任何位置上的实际尺寸不允许超过最小实体尺寸。

光滑极限量规概述及设计原则第5章光滑极限量规5.1 概述在机械制造中，检验尺寸一般使用通用计量器具，直接测取工件的实际尺寸，以判定其是否合格，但是，对成批大量生产的工件，为提高检测效率，则常常使用光滑极限量规来检验。

光滑极限量规是用来检验某一孔或轴专用的量具，简称量规。

一、量规的作用量规是一种无刻度的专用检验工具，用它来检验工件时，只能判断工件是否合格，而不能测量出工件的实际尺寸。

检验工件孔径的量规一般又称为塞规，检验工件轴径的量规一般称为卡规。

塞规有“通规”和“止规”两部分，应成对使用，尺寸较小的塞规，其通规和止规直接配制在一个塞规体上，尺寸较大的塞规，做成片状或棒状的。

塞规的通端按被测工件孔的MMS(Dmin)制造，止规按被测孔的LMS(Dmax)制造，使用时，塞规的通端若能通过被测工件孔，表示被测孔径大于其Dmin，止规若塞不进工件孔，表示孔径小于其Dmax，因此可知被测孔的实际尺寸在规定的极限尺寸范围内，是合格的，否则，若通规塞不进工件孔，或者止规能通过被测工件孔，则此孔为不合格的。

同理，检验轴用的卡规，也有“通规”和“止规”两部分，且通端按被测工件轴的MMS(dmax)制造，止规按被测轴的LMS(dmin)制造，使用时，通端若能通过被测工件轴，而止规不能被通过，则表示被测轴的实际尺寸在规定的极限尺寸范围内，是合格的，否则，就是不合格的了。

二、量规的标准与种类我国于1981年颁布者了《光滑极限量规》GB1957-81，标准规定的量规适用于检验基本尺寸500mm，公差等级为IT6-IT16级的孔与轴。

量规按其用途不同可分为工作量规、验收量规和校对量规三类。

1.工作量规:工作量规是工人在工件的生产过程中用来检验工件的量规。

其通端代号为“T”止端代号为“Z”。

2.验收量规:验收量规是检验部门或用户验收产品时使用的量规。

GB对工作量规的公差带作了规定，而没有规定验收量规的公差，但规定了工作量规与验收量规的使用顺序。

光滑极限量规的公差速查表(单位：μm）
1、本速查表依据GB1957-81进行整理、汇总编制而成。

2、表中单位除工件基本数据为mm外，其余为μm。

说明：只需要在尺寸公差列输入上、下偏差，接着根据它的公差等级选
特别提示： 1、仅用于标准公差（只要上下偏差的差值为标准公差即可）；
2、由于IT11、IT12不常用，所以未列出，需要的话可以自己补充。

例：Ø3+0.01的塞规公差输入后即可查出通端：上偏差为0
Ø13.55+0.06+0.02的塞规公差
公差带为40，对应IT9可查出通端：
上偏差为0.0243，下偏差为0.0277，通端范围为13.5743-13.577；
止端：上偏差0.0566，下偏差0.060，止端范围为13.6066-13.61
围为13.5743-13.577；范围为13.6066-13.61
标准公差即可）；
的话可以自己补充。

出通端：上偏差为0.0022，下偏差为0.001；止端：上偏差0.01，下偏差0.0088根据它的公差等级选择相应的（已自动计算完毕）塞规公差即可。

088。
