水轮机调节

水轮机调速器引言水轮机调速器是一种用于调节水轮机转速的装置。

水轮机是一种将水能转化为机械能的装置，广泛应用于水电站发电和工业生产中。

水轮机调速器的主要功能是根据负荷变化调节水轮机转速，以维持发电系统的稳定运行。

本文将介绍水轮机调速器的工作原理、常见类型以及应用领域。

工作原理水轮机调速器的工作原理基于负荷-速度特性曲线。

当负荷增加时，水轮机的速度会下降。

为了维持发电系统的稳定运行，水轮机调速器会通过调节水轮机的水量来使其速度恢复到设定值。

在水轮机调速器中，水量的调节通常是通过控制水轮机的导叶开度来实现的。

当负荷增加时，水轮机调速器增大导叶开度，增加水量，从而提高水轮机的转速。

相反，当负荷减小时，水轮机调速器减小导叶开度，减少水量，使水轮机转速降低。

常见类型机械式调速器机械式调速器是最早出现的水轮机调速器类型之一。

它通过机械装置来调节导叶的开度，从而控制水轮机的水量。

机械式调速器的优点是结构简单，可靠性高。

然而，由于机械传动存在摩擦和磨损的问题，机械式调速器的调节精度较低，响应速度较慢。

因此，在现代化的水轮机系统中，机械式调速器的应用逐渐减少。

液压式调速器液压式调速器是目前广泛应用于水轮机调速的一种技术。

它采用液压传动来调节导叶开度，实现对水量的精确控制。

液压式调速器具有调节精度高、响应速度快的优点，可以更好地适应负荷的变化。

液压式调速器通常由液压系统、传感器和控制器组成。

电子式调速器电子式调速器是近年来发展起来的一种水轮机调速器类型。

它采用电子控制技术来实现对水轮机的调速。

电子式调速器具有调节精度高、响应速度快、可编程性强等优点。

它可以通过设置不同的控制模式和参数，适应不同的工况要求。

电子式调速器还可以与其他自动控制系统进行集成，实现智能化的调速控制。

应用领域水轮机调速器广泛应用于水电站和工业生产中。

在水电站中，水轮机调速器是调节水轮机转速的关键设备，直接影响到电网负荷的稳定性和电能发电的效率。

在工业生产中，水轮机调速器用于调节水轮机的转速，控制生产线的运行速度。

1、反应电能质量指标：电压和频率。

2、水轮机调节：在电力系统中，为了使水轮发电机组的供电频率稳定在某一规定的范围内而进行的调节。

3、水轮机调节系统由调节对象和调速器组成。

调节对象有引水系统、水轮机、发电机和电力系统。

4、Kf 越大，或者δf 越小，或者转速死区越小，离心摆的灵敏度越高。

5、系统越稳定:TW 越小、TA 越大、en 越大、TD 越大、bp 越大6、Tw 大则应增加bt 以减小水击。

，Ta 小则应增加bt 以减小转速变化值。

7、水轮机调节的途径：改变导叶开度或喷针行程，方法是利用调速器按负荷变化引起的机组转速或频率的偏差调整水轮机导叶或喷针开度使水轮机动力距和发电机阻力距及时回复平衡从而使转速和频率保持在规定范围内。

8、水轮机调节的特点：自动调节系统、一个复杂非线性控制系统、有较长引水管道开启或关闭导叶时压水管道产生水击、随电力系统容量的扩大和自动化水平的提高对水轮机调速器的稳定性，速度性，准确性要求高。

9、调速系统的组成：被控对象，测量元件，液压放大元件，反馈控制元件。

10、引导阀的作用：把转动套的位移量的变化变转变为压力油的流量的变化，去控制辅助接力器活塞的运动。

11、硬反馈又称调差机构或永态转差机构，输出信号与输入信号成比例的反馈称为硬反馈或比例反馈。

用于实现机组有差调节，以保证并网运行的机组合理地分配负荷。

12、软反馈又称缓冲装置或暂态转差机构或校正元件，只在调节过程中存在，调节过程结束后，反馈位移自动消失，这种反馈称为软反馈或暂态反馈。

作用是提高调节系统的稳定性和改善调节系统的品质。

13、硬反馈的作用：实现机组有差调节保证并网运行的机组合理非配负荷。

14、硬反馈的组成：反馈椎体、反馈框架、螺母、螺杆、转轴、传动杆件。

15、软反馈的作用：提高调节系统的稳定性，改善调节系统的品质。

16、缓冲装置的组成：壳体，主动活塞组件，从动活塞组件，针塞组件，弹簧盒组件。

17、18、调差机构的作用：用于改变机组静特性斜率，确定并列运行机组之间负荷的分配，防止负荷在并列运行机组之间来回窜动。

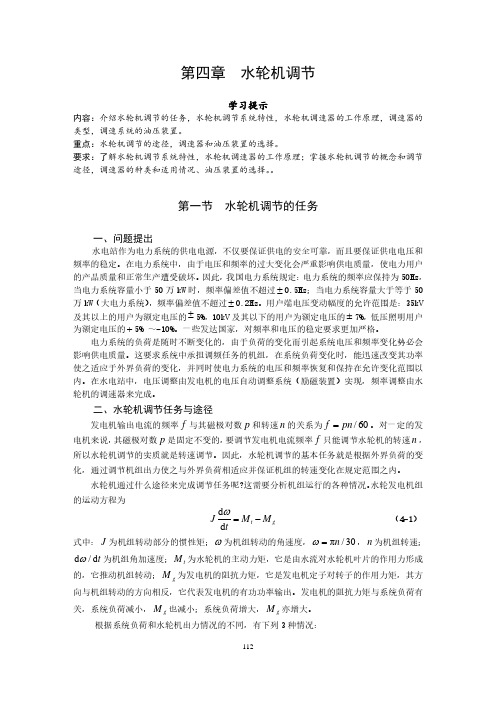

第四章 水轮机调节学习提示内容：介绍水轮机调节的任务，水轮机调节系统特性，水轮机调速器的工作原理，调速器的类型，调速系统的油压装置。

重点：水轮机调节的途径，调速器和油压装置的选择。

要求：了解水轮机调节系统特性，水轮机调速器的工作原理；掌握水轮机调节的概念和调节途径，调速器的种类和适用情况、油压装置的选择。

第一节 水轮机调节的任务一、问题提出水电站作为电力系统的供电电源，不仅要保证供电的安全可靠，而且要保证供电电压和频率的稳定。

在电力系统中，由于电压和频率的过大变化会严重影响供电质量，使电力用户的产品质量和正常生产遭受破坏。

因此，我国电力系统规定：电力系统的频率应保持为50Hz ，当电力系统容量小于50万kW 时，频率偏差值不超过±0.5Hz ；当电力系统容量大于等于50万kW （大电力系统），频率偏差值不超过±0.2Hz 。

用户端电压变动幅度的允许范围是：35kV 及其以上的用户为额定电压的±5%，10kV 及其以下的用户为额定电压的±7%，低压照明用户为额定电压的+5% ～-10%。

一些发达国家，对频率和电压的稳定要求更加严格。

电力系统的负荷是随时不断变化的，由于负荷的变化而引起系统电压和频率变化势必会影响供电质量。

这要求系统中承担调频任务的机组，在系统负荷变化时，能迅速改变其功率使之适应于外界负荷的变化，并同时使电力系统的电压和频率恢复和保持在允许变化范围以内。

在水电站中，电压调整由发电机的电压自动调整系统（励磁装置）实现，频率调整由水轮机的调速器来完成。

二、水轮机调节任务与途径发电机输出电流的频率f 与其磁极对数p 和转速n 的关系为/60f pn =。

对一定的发电机来说，其磁极对数p 是固定不变的，要调节发电机电流频率f 只能调节水轮机的转速n ，所以水轮机调节的实质就是转速调节。

因此，水轮机调节的基本任务就是根据外界负荷的变化，通过调节机组出力使之与外界负荷相适应并保证机组的转速变化在规定范围之内。

水轮机调节的基本要求
1水轮机调节
水轮机调节是一种利用水力发电的机器，它根据池塘的水位的变化，调节水轮机的转速，使电力系统的峰谷差更有效地发挥作用，更好地满足电力系统的发电要求。

1.1水轮机的调节方式
水轮机的调节主要有两种方式，一是固定式，一是变动式。

固定式水轮机在水压不变的情况下，其流量调节由改变转速来实现，从而调节电力发电量；变动式水轮机则是通过水轮机本身的涡轮叶片来更改检测口的水流量，从而调节转速以及电力发电量。

1.2水轮机的基本要求
在水轮机的调节过程中，必须考虑一定的安全控制问题，因此水轮机的调节过程中需要考虑两个基本要求：
1）水位控制要求：在调节水轮机过程中，要保证水轮机不会超负荷运转以及供水不足，以保证水位持续处于允许调节范围内；
2）调节变化率控制要求：为了避免电力系统中峰谷差的过大变化，在调节水轮机时，应该限制水轮机的调节变化率，确保电力系统的峰谷差的变化满足要求。

总之，调节水轮机是一项艰巨的任务，必须考虑到水位控制要求和调节变化率控制要求，才能有效调整水轮机，达到理想的发电效果。

水轮机调节系统（普通高等教育“十三五”规划教材）一、引言水轮机是一种将水能转化为机械能的设备，广泛应用于水力发电和水资源利用领域。

水轮机调节系统是水轮机运行和控制的关键部件，其稳定性和可靠性对水轮机的运行效率和安全性起着重要作用。

本文将对水轮机调节系统的构成、工作原理、性能指标和未来发展方向进行介绍和分析。

二、水轮机调节系统构成水轮机调节系统由传感器、控制器、执行器和监测系统等组成。

传感器负责感知水轮机的状态和环境参数，包括水位、流量、压力等，将这些信息传递给控制器。

控制器通过对传感器信号的处理和分析，制定相应的控制策略，并将调节信号发送给执行器。

执行器则根据控制信号控制水轮机，完成对水轮机的调节。

监测系统则对水轮机的运行状态进行实时监测和分析，以确保水轮机调节系统的安全稳定运行。

三、水轮机调节系统工作原理水轮机调节系统的工作原理是通过控制水轮机的进水量来实现对水轮机转速的调节，从而控制水轮机的输出功率。

当负荷发生变化时，控制器接收到传感器的信号，根据预设的控制策略计算出相应的调节信号，并发送给执行器。

执行器根据控制信号的大小和方向，对水轮机的进水阀门进行调节，改变进水量，从而使水轮机的转速稳定在预设值附近。

四、水轮机调节系统性能指标水轮机调节系统的性能指标包括响应时间、稳定性和控制精度。

响应时间是指系统从接收到负荷变化信号到完成调节的所需时间，影响到系统的动态特性。

稳定性是指系统在负荷变化过程中的稳定性能，包括系统的抗干扰能力和抗过载能力。

控制精度是指系统调节水轮机转速的精确程度，反映了系统的控制能力和调节精度。

五、水轮机调节系统的发展方向随着科技的进步和需求的变化，水轮机调节系统也在不断发展和改进。

未来的水轮机调节系统将更加注重系统的智能化和自动化程度。

例如，利用先进的传感技术和自适应控制算法，提高系统对复杂环境的适应能力和控制精度。

同时，加强对水轮机运行状态的监测和分析，预测和预防潜在的故障和风险，提高系统的可靠性和安全性。

水轮机调速器的工作原理水轮机调速器是水力发电厂中非常重要的设备，它的主要作用是控制水轮机的转速，以确保水轮机在各种工况下都能稳定运行。

水轮机调速器的工作原理涉及到液压控制、机械传动和自动调节等多个方面，下面我们将详细介绍其工作原理。

首先，水轮机调速器通过调节导叶的开度来控制水流进入水轮机的量，从而控制水轮机的转速。

导叶的开度由液压控制系统来实现，液压控制系统通过控制液压阀来调节液压缸的工作状态，进而改变导叶的开度。

当需要提高水轮机的转速时，液压控制系统会使液压缸伸出，导叶打开，增加水流量；相反，当需要降低水轮机的转速时，液压控制系统会使液压缸缩回，导叶关闭，减少水流量。

这样，水轮机的转速就能够得到有效地调节。

其次，水轮机调速器还包括了机械传动系统，用于传递导叶的开度到水轮机转子上。

机械传动系统通常由齿轮、链条或传动带等组成，它们能够将液压控制系统调节的导叶开度准确地传递给水轮机转子，从而实现转速的调节。

这样，液压控制系统和机械传动系统共同协作，保证了水轮机调速器的准确性和可靠性。

此外，水轮机调速器还具有自动调节功能，能够根据水轮机的负荷变化自动调节水轮机的转速。

当负荷增加时，水轮机调速器会自动增加导叶的开度，增加水流量，以提高水轮机的转速；相反，当负荷减小时，水轮机调速器会自动减小导叶的开度，减少水流量，以降低水轮机的转速。

这种自动调节功能能够使水轮机在不同负荷下都能够稳定运行，保证了水力发电厂的正常供电。

总之，水轮机调速器的工作原理涉及液压控制、机械传动和自动调节等多个方面，通过这些方面的协作，水轮机调速器能够准确、可靠地控制水轮机的转速，保证水力发电厂的正常运行。

希望本文能够对水轮机调速器的工作原理有所帮助，谢谢阅读！。
