液压挖掘机的结构
托链轮 驱动轮
履带 支重轮 行走支架 轨链
液压挖掘机内部构造示意图
液压挖掘机的结构
液压泵
液压挖掘机的结构
挖掘机配备的为斜轴式柱塞泵与斜盘式柱塞泵 液压挖掘机的结构
控制阀
液压挖掘机的结构
液压挖掘机的结构
行走马达（三级行星减速）
回转支撑
液压挖掘机的结构
液压挖掘机的结构
液压挖掘机的常用工作参数
★ 第12代 ZX200（ 2001年底）150马力 350Kg/cm2
★ ZX200-3 于2006年闪亮登场
挖掘机历史
❖ZX-3采用新型电喷发动机符合欧3排放， 采用新E模式，高效的新型液压系统 ( HIOS Ⅲ )，新机型ZX200-3与现机型 ZX200比较，斗杆回收速度提高 20 % ， 燃油消耗量降低 13%。
日立挖掘机的演化历程
挖掘机历史
第1代 UH06-2型（1968年8月） 85马力 动力传递方式为链传动
175Kg／cm2
第2代 UH06-2型 （1970年11月） 85马力 变量油泵·行走部分不用加润滑脂
175Kg／cm2
第3代 UH06D 型 （1971年9月） 93马力
175Kg／cm2
动力传递方式为行走马达直接连接式，把小臂作为标准设备
１９３０年日本最早的电动挖掘机50K问世
１９４９年日立U05型挖掘机问世
美国开发
神户制钢所 日立制作所
１９６１年 ３５型
液 １９６３年 油谷 ＴＹ４５型（轮式） 压 式 １９６４年 日钢 ＲＨ３５型
时 代
１９６５年
ＵＨ０３型开始生产和销售
１９６７年 ＵＨ０６型开始生产和销售

液压挖掘机工作装置通用课件

液压挖掘机工作装置通用课件

工作装置的主要部件及功能
铲斗
斗杆
动臂
回转台
工作装置的液压系统
01
02
03
04
液压泵
油缸
油路
控制阀
03
液压挖掘机工作装置的常见类型及特点
单动作工作装置
双动作工作装置
挖掘和装载/卸载两个动作交替进行。 提高挖掘效率，降低操作人员的劳动强度。
结构相对复杂，制造成本较高。
复合动作工作装置
多个动作（如挖掘、破碎、装 载、卸载等）同时进行。
03
工作装置无法动作
工作装置动作缓慢
工作装置出现异响
05
液压挖掘机工作装置的发展趋势及前景
高效、节能、环保的发展趋势
高效 节能 环保
智能化、自动化的前景展望
智能化
自动化
06
液压挖掘机工作装置的实践应用与案例 分析
工作装置在矿山施工中的应用
总结词
广泛使用、高效率、低成本
详细描述
液压挖掘机工作装置在矿山施工中得到了广泛的应用，其高效率和低成本的特点 使其成为矿业公司的首选。通过合理的设计和操作，液压挖掘机能够高效地挖掘 和装载矿石，从而提高了生产效率并降低了生产成本。
高效率，适用于大型挖掘任务。
结构复杂，对操作人员技能要 求较高。
04
液压挖掘机工作装置的维护与保养
工作装置的定期检查
检查工作装置的连接螺栓是否紧 固；
检查工作装置的油管路是否有漏 油、渗油现象；
检查工作装置的轴承、齿轮等部 件是否有异常声响和磨损。
工作装置的保养规程
常见故障及排除方法
01
02
工作装置是液压挖掘机的重要组 成部件之一
工作装置的运作直接影响挖掘机 的挖掘效率和作业质量

液压挖掘机工作装置 优质课件

液压挖掘机工作装置 优质课件

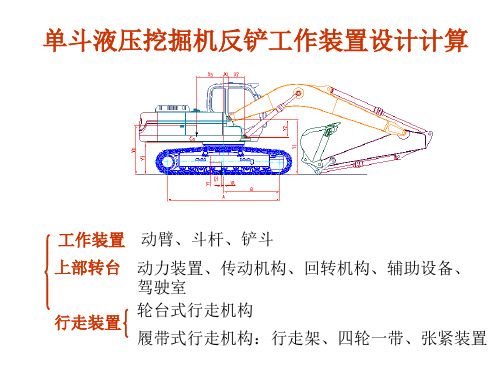

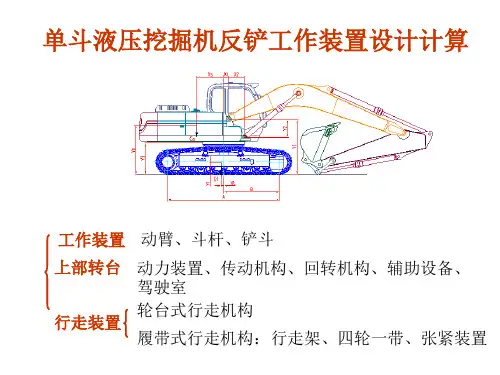

单斗液压挖掘机反铲工作装置设计计算
工作装置 动臂、斗杆、铲斗
上部转台 行走装置
动力装置、传动机构、回转机构、辅助设备、 驾驶室 轮台式行走机构
履带式行走机构： 行走架、四轮一带、张紧装置
挖掘机作业流程：
(1)整机移动至合适工作位置 (2)平台回转，使工作装置处于挖掘位置 (3)动臂下降，并调整斗杆铲斗、至合适位置； (4)斗杆、铲斗挖掘作业； (5)动臂升起； (6)回转工作装置至卸载位置； (7)操纵斗杆、铲斗卸载。
G3rF 3
G5rF 5
G6rF 6 )
斗杆液压缸大腔闭锁力
如果 W03 W02 则斗杆液压缸可锁住，否则斗杆液压缸将被压缩
对倾翻支点I取矩，则整机稳定条件所允许的最大挖掘阻力：
W06

1 rIw
(GG rIG
GS rIS )
机体重量
附着条件所限制的挖掘阻力值W04 ：
工作装置总重
二、液压缸的闭锁力
计算位置I： 动臂处于最低，斗杆呈垂直状态，铲斗挖掘，且 作用力臂最大时。
对Q点取矩得：
铲斗液压缸挖掘力：
W1

P3 r1 r3 r2 l3

G3 r5 l3
假设法向力：
W2 0.2W1
对F点取矩，得斗杆液压缸所受的被动作用力P2' ：
P2'

G3
r5
G2
r6 W1 e2
r7
W2
r8
对C点取矩，得动臂液压缸所受的被动作用力：
P1'

G3
r10
G2
r11
G1 r13 e1
W1
r18

正铲液压挖掘机 ppt

正铲液压挖掘机 ppt

··········参考《单斗液压挖掘机》P90
整理上式可得出
θ=cos-1 [(CA2﹢CB2－L12) ／﹙2CA·CB﹚] ＋∠FCB－∠ACx （2-3）
式中，CA为定长（CA=1089mm），CB为定长（CB=2116mm），∠FCB为固定角
度，用作图法可量取∠FCB（∠FCB=3°）,∠ACx（∠ACx=33°）。
❖
-
3
铲斗油缸的实际长度|GM|应该不超出它的全伸和全缩
设
的长度范围，
即满足1400mm≤|GM|≤2320mm，如图2-1所示，GM
计
应该落在圆 r1和r2所形成的环形区域内
过
程
简
述
为了确定计算初始的标准，参考资料数据，
将NQ的尺寸设定为NQ=300mm。 在∠FQV=145°时，作角H1K1Q=40°，作
列出力学平衡方程式：
FFy＝FE Sinγ＋FW FFx＝FE cosγ ∑MF(F)=0
① ② ③
l2
FW
对F点取矩： FE ·e2＋FW·l2＝0
∠ACx
整理数据得出结果为
-
θ=cos-1
5663377－[1580＋540﹙1－cosπt/2﹚]2
4608648
－730°
分析斗尖V的运动规律： 下图2-10为斗杆油缸全伸，铲斗油缸全伸， 动臂油缸从全缩到全伸过程中整个机构的运动情
况。 由运动规律图可以得出，斗尖运动也是绕C点做 圆周运动，并且C点相对于F点无相对运动，因此， V点和F点具有相同的角速度及角加速度表达式如 式(2-6)、(2-7)。V点绕C点运动半径通过作图法
59590000 ·cos cos-1
4608648

挖掘机工作装置34页PPT

挖掘机工作装置34页PPT

挖掘机工作装置
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口源自(蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特

机械原理课程设计-反铲挖掘机工作装置设计

机械原理课程设计-反铲挖掘机工作装置设计

机械原理课程设计-反铲 挖掘机工作装置设计
本课程设计将介绍反铲挖掘机的工作原理、机构组成以及主要工作装置设计。
反铲挖掘机工作原理简介
反铲挖掘机通过液压系统和机械传动实现挖掘作业，同时具备铲平作业功能。
反铲挖掘机机构组成
主要由底盘、驾驶室、 工作装置和液压系统 等组成。
底盘负责提供稳定的 移动和支撑力。
驾驶室提供操作环境 和安全保护。
工作装置包括挖斗、 铲斗和偏航机构等。
挖掘机挖掘原理
1
工作装置下压
挖掘机通过下压工作装置使挖斗牢固地
拉杆伸展
2
插入土壤。
拉杆伸展带动挖斗前进，同时切削土壤。
3
挖斗升起
挖斗升起提起土壤，并倾倒至一侧。
挖掘机液压系统介绍
1 工作原理
液压系统通过液压油的流动实现工作装置的控制。
2 比例控制
采用比例控制技术，灵活调节工作装置的运动速度。
3 液压发动机和泵
液压发动机和泵负责提供动力和油压。
液压回路设计
单泵系统
采用简单的单泵回路，实现挖掘 机工作装置的协调运动。
液压阀
合理配置液压阀，实现工作装置 的灵活控制。
液压泵
选用高性能液压泵，确保系统的 稳定运行。
挖掘机的使用场景介绍
建筑工地
挖掘机广泛应用于建筑工地的 基础工程和土方工程。
矿山开采
挖掘机有助于矿山的矿石开采 和岩石挖掘。
道路施工
挖掘机可用于道路的开挖、平 整和修复。
反铲挖掘机的使用场景介绍
建筑工地
反铲挖掘机可用于建筑工地的地 基处理和建筑物拆除。
矿山开采
反铲挖掘机适用于矿山的土石方 开采和矿石装载。
道路施工

挖掘机工作装置共49页word资料

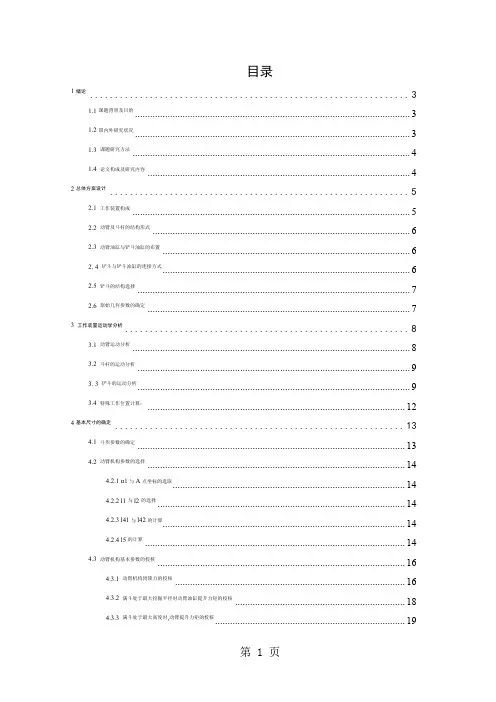

目录1绪论 (3)1.1课题背景及目的 (3)1.2国内外研究状况 (3)1.3 课题研究方法 (4)1.4 论文构成及研究内容 (4)2总体方案设计 (5)2.1 工作装置构成 (5)2.2 动臂及斗杆的结构形式 (6)2.3 动臂油缸与铲斗油缸的布置 (6)2. 4 铲斗与铲斗油缸的连接方式 (6)2.5 铲斗的结构选择 (7)2.6 原始几何参数的确定 (7)3 工作装置运动学分析 (8)3.1 动臂运动分析 (8)3.2 斗杆的运动分析 (9)3. 3 铲斗的运动分析 (9)3.4 特殊工作位置计算： (12)4基本尺寸的确定 (13)4.1 斗形参数的确定 (13)4.2 动臂机构参数的选择 (14)4.2.1 α1与A点坐标的选取 (14)4.2.2 l1与l2的选择 (14)4.2.3 l41与l42的计算 (14)4.2.4 l5的计算 (14)4.3 动臂机构基本参数的校核 (16)4.3.1 动臂机构闭锁力的校核 (16)4.3.2 满斗处于最大挖掘半径时动臂油缸提升力矩的校核 (18)4.3.3 满斗处于最大高度时,动臂提升力矩的校核 (19)4.4 斗杆机构基本参数的选择 (19)4.5 铲斗机构基本参数的选择 (21)4.5.1 转角范围 (21)4.5.2 铲斗机构其它基本参数的计算 (21)5工作装置结构设计 (22)5.1斗杆的结构设计 (23)5.1.1 斗杆的受力分析 (23)5.1.2 结构尺寸的计算 (31)5.2动臂结构设计 (32)5.2.1第一工况位置 (33)5.2.2 第二工况位置： (36)5.2.3内力图和弯矩图的求解: (38)5.3 铲斗的设计 (42)5.3.1铲斗斗形尺寸的设计 (42)5.3.2铲斗斗齿的结构计算： (42)5.3.3 铲斗的绘制： (43)6 销轴与衬套的设计 (43)6.1 销轴的设计 (43)6.2 销轴用螺栓的设计： (44)6.3 衬套的设计： (44)7 总结 (44)参考文献 (45)致谢 ................................................ 错误！未定义书签。
