HyperMesh中的转动惯量问题

HyperMesh常见问题HyperMesh常见问题1、安装新版HyperMesh之后，模型整体显⽰成⿊⾊或者只显⽰线框。

答：请升级计算机显卡驱动⾄最新版本。

2、HyperMesh模型中出现多余的节点，删除后节点消失，但计算或者导出后的fem⽂件再导⼊后那些被删除的多余节点⼜出现了。

答：这可能是模型中存在”preserve node”，所谓”preserve node”是存在于模型中的，未被使⽤的，可能在后续的过程中使⽤的隐藏节点。

这些节点可以通过以下⽅式删除。

3、HyperGraph打开出现⿊屏怎么办？答：添加环境变量4、HyperMesh/HyperView界⾯开启异常怎么办(HyperMesh界⾯恢复出⼚设置)？5、误将服务器版license当成单机版license，将会导致错误，软件⽆法启动。

Altair HyperWorks许可证分为单机版和服务器版两种，其安装⽅法不同。

单机版许可证安装⽅法如下：将获取的许可证⽂件重命名为altair_lic.dat，复制该⽂件⾄\Altair \14.0\security路径下即可。

服务器版许可证安装⽅法如下：需要在服务器端安装License管理器，在客户端配置环境变量。

6、安装新版本的软件之后，HyperWorks License是否需要更新。

答：HyperWorks License向下兼容，安装新版本的软件之后需要联系Altair申请新的License。

7、在HyperMesh中截图，为什么有时背景不会⾃动切换成⽩⾊？答：有以下两种⽅式可以快速截取⽩⾊背景的图⽚。

A:使⽤快捷⽅式Ctrl+F2截取图⽚，该快捷⽅式会⾃动打开绘图板，并在绘图板中显⽰图⽚。

B:推荐使⽤HyperMesh Desktop，在其中使⽤⼯具栏中的截图⼯具操作，⾃然为⽩底图⽚。

8、在HyperMesh中，如何提⾼⼏何显⽰精度？9、拓扑优化后处理时，OSSmooth界⾯要求输⼊*.grid⽂件，可是求解⽬录下找不到，怎么办？答：将autobead切换成none，这个功能是⽤于形貌优化后处理。

有限元仿真经验技巧总结1. 装配体接触面之间如何使节点对齐？法一：通过实体切割，产生对齐的实体轮廓线，划分网格时自动对齐。

法二：两实体通过布尔运算合并，然后切割划分网格。

法三：各自划分网格，然后节点合并（ equivalence ），然后分离（ detach ）。

法四：投影 project法五：两实体接触表面网格若不对齐，可以通过选取它们的面网格来进行节点对齐。

2. 如何删除重复的单元？首先，把重复单元节点合并；然后， tool/check elems/duplicates,save failed ；最后， delete/elems, 选择 retrieve , 即可删除重复单元。

3. 切割实体划分实体单元时，如何保证每一块都是可映射的，即可划分的？最好是保证实体每个面只有边界线，面内无其他切割实体边界线。

其次是只有一个面内有边界线。

4. 如何快速创建节点？按住鼠标左键在边界线拖动，直至边界线变亮时松开，点击就出现节点。

5. 如何镜像实体或单元？Tool/reflect, 选中实体或单元， duplicate , 镜像平面， OK.6. 对于较规则的实体，快速生成六面体单元的方法有哪些？1）对于较规则的方形体，可以在其中一面上 automesh ，然后直接 solidmap/one volume 划分。

或者由二维面网格 linear drag 生成。

2）对于可旋转的规则环形体，确定其中一面二维网格，然后 spin 。

3）对一般的六面体，需要先确定的相对面的面网格，要保证数量一致，然后通过 linear solid.7. 对于分散对称的载荷施加区域，如风机轮毂上的载荷，塔筒截面上的载荷，怎么加载简单有效？创建中心质点 Mass21 ，赋予其很小的质量，适用静力加载、小变形，不考虑转动惯量。

然后把中心质点和受力区域节点，建立柔性连接 rbe3 ，可以传递力和力矩，耦合六个自由度。

对于实体单元之间建立刚性连接 CERIG, 如螺栓与螺母之间的绑定接触，所有节点不产生相对位移，只产生刚体运动，只需耦合 3 个平动自由度，适用小变形。

F 合适窗口大小 D display窗口H help文件F2 delete panelF12 auto mesh panel F10 elem check panel F5 mask panel F6 element edit panel Ctrl+鼠标左键旋转Ctrl+鼠标滑轮滑动缩放Ctrl+鼠标滑轮画线缩放画线部分Ctrl+鼠标右键平移F11 quick edit panel Ctrl+F2 取图片保存到F9 line edit panel R rotation 窗口F4 distance panel 可以寻找圆心W windows窗口G Global panel O Option panelShfit+F1……新窗口Shfit+F11 operation窗口Shfit+ctrl 可以透视观察Shfit+F12 smooth 对网格平顺化Shifit+F3 检查自由边，合并结点鼠标中键确认按纽Shot cut一 hypermesh网格划分⑴单元体的划分1.1 梁单元该怎么划分？Replace可以进行单元结点合并，对于一些无法抽取中面的几何体，可以采用surface offset 得到近似的中面线条抽中线：Geom中的lines下选择offset,依次点lines点要选线段，依次选中两条线，然后Creat.建立梁单元：1进入hypermesh-1D-HyperBeam，选择standard seaction。

在standard section library 下选HYPER BEAM在standard section type下选择solid circle(或者选择其它你需要的梁截面。

然后create。

在弹出的界面上，选择你要修改的参数，然后关掉并保存。

然后return.2 新建property,然后create（或者选择要更新的prop）,名称为beam,在card image 中选择PBAR,然后选择material，然后create.再return.3 将你需要划分的component设为Make Current,在1D-line mesh，选择要mesh的lines,选择element size,选择为segment is whole line,在element config:中选择bar2，property选择beam(上步所建的property.然后选择mesh。

hpermesh初学者常遇到的问题汇总（申精）下面是一些初学者常常遇到的问题，是对本版块求助常见的问题汇总（恳请版主加点威望）Hypermesh问题求助贴汇总和解答1.请教哪位高手知道怎么把PROE图导入HYPERMESH/read.php?tid=925734方法有很多，一是可以把模型直接导入hm里面，通过import 选择geo 再import即可，如果你的破衣文件版本比较低的话;二是可以将破衣文件另存为为stp或者igs格式，再在hm里面打开，这种方法比较常用和可靠，无论是你的破衣文件的版本有多高，它正常情况下（只要文件不是很大）都能打开。

2. HYPERMESH导入IGS模型出错我用PRO/E建的模型，保存为IGS的文件，在HYPERMESH中导入的时候就会说产生一个分割错误，是否保存模型，确定后就说文件保存在crash0.hm,退出HYPERMESH。

这是什么原因啊/read.php?tid=659414导入几何图形出错有我知道的两种可能：一是上面所说的放在中文的文件夹里面，hm目前不能识别中文的文件夹；二是文件夹放在桌面也可能出错，最好还是放到某个盘里。

3. hyperMesh中的单元类型请问HyperMesh中梁单元都有那些类型,怎样定义梁单元的截面属性.在帮助文件能查找吗?/read.php?tid=970565图片：有很多类型：比如下面的图片那么多吧。

在帮做里面能找到相关的资料，输入h，然后在索引里面输入beam即可找到相关内容4. HM划分好的网格如何检查质量并对应自动修改?请教各位，我在HM里面画好的网格，但是很多单元质量不符合后续处理的要求，提交模拟分析的时候老是报错，请问哪个命令可以自动找出这些问题网格，并自动修复，我是HM最菜的菜鸟，烦请解释的说的详细些！/read.php?tid=971543方法：先将不很你要求的网格找出来——————F10,检查你要求的质量，save failed。

HyperMesh常见问题1、安装新版HyperMesh之后，模型整体显示成黑色或者只显示线框。

答：请升级计算机显卡驱动至最新版本。

2、HyperMesh模型中出现多余的节点，删除后节点消失，但计算或者导出后的fem文件再导入后那些被删除的多余节点又出现了。

答：这可能是模型中存在”preserve node”，所谓”preserve node”是存在于模型中的，未被使用的，可能在后续的过程中使用的隐藏节点。

这些节点可以通过以下方式删除。

3、HyperGraph打开出现黑屏怎么办？答：添加环境变量4、HyperMesh/HyperView界面开启异常怎么办(HyperMesh界面恢复出厂设置)？5、误将服务器版license当成单机版license，将会导致错误，软件无法启动。

Altair HyperWorks许可证分为单机版和服务器版两种，其安装方法不同。

单机版许可证安装方法如下：将获取的许可证文件重命名为altair_lic.dat，复制该文件至<Install_location>\Altair \14.0\security路径下即可。

服务器版许可证安装方法如下：需要在服务器端安装License管理器，在客户端配置环境变量。

6、安装新版本的软件之后，HyperWorks License是否需要更新。

答：HyperWorks License向下兼容，安装新版本的软件之后需要联系Altair申请新的License。

7、在HyperMesh中截图，为什么有时背景不会自动切换成白色？答：有以下两种方式可以快速截取白色背景的图片。

A:使用快捷方式Ctrl+F2截取图片，该快捷方式会自动打开绘图板，并在绘图板中显示图片。

B:推荐使用HyperMesh Desktop，在其中使用工具栏中的截图工具操作，自然为白底图片。

8、在HyperMesh中，如何提高几何显示精度？9、拓扑优化后处理时，OSSmooth界面要求输入*.grid文件，可是求解目录下找不到，怎么办？答：将autobead切换成none，这个功能是用于形貌优化后处理。

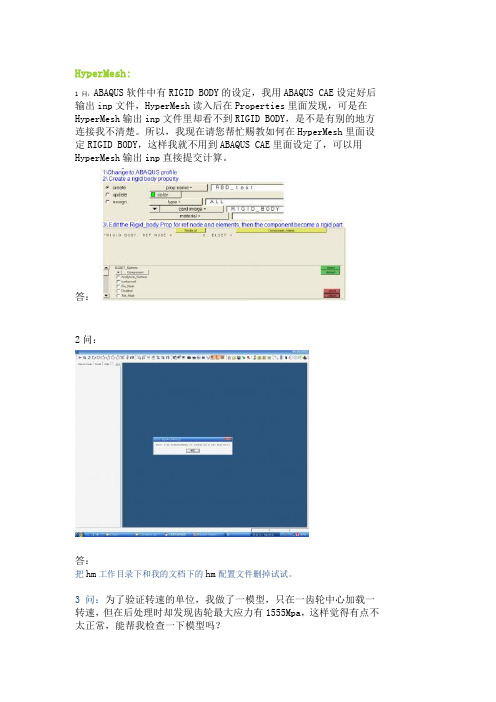

HyperMesh:1 问：ABAQUS软件中有RIGID BODY的设定，我用ABAQUS CAE设定好后输出inp文件，HyperMesh读入后在Properties里面发现，可是在HyperMesh输出inp文件里却看不到RIGID BODY，是不是有别的地方连接我不清楚。

所以，我现在请您帮忙赐教如何在HyperMesh里面设定RIGID BODY，这样我就不用到ABAQUS CAE里面设定了，可以用HyperMesh输出inp直接提交计算。

答：2问：答：把hm工作目录下和我的文档下的hm配置文件删掉试试。

3 问：为了验证转速的单位，我做了一模型，只在一齿轮中心加载一转速，但在后处理时却发现齿轮最大应力有1555Mpa，这样觉得有点不太正常，能帮我检查一下模型吗？答：Sudden force applied to gear (imposed velocity from 0 to X), without any relaxation, then large transient internal strain generated in explicit transient analysis, it is really normal as physical. Please check your BC and physical assumptions first.4 问：要在上图中两个node之间建立六向刚度关系，在定义cbush界面中只有一个node 选项，这个怎么实现两点之间刚度关系？在我全选了两个节点并生cbush单元后，我看了fem文件，cbush行：$ CBUSH ElementsCBUSH 127677 2 83690CBUSH 127676 2 83686CBUSHEIDPIDGAGBG0/X1X2X3CID好象定义的不对。

PBUSH 已经事先定义好了。

答：5 问：请问在曲线显示中怎么扩大显示的范围，看的更加清晰一些。

HYPERMESH的一些常见问题的解答教学文案1、如何将.igs文件或.stl文件导入hypermesh进行分网？files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？都用surface editSurface edit的详细用法见HELP，点索引，输入surface edit3、老大，有没有划分3D实体的详细例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。

7、请问在hypermesh中如何划分装配体？比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开？你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。

hypermesh常见问题汇总1.0beta版Hypermesh常见问题汇总1.0 beta 版序虽然总结报告写过N多遍，心里还是有些紧张啊。

Hypermesh最为一个优秀的网格划分工具，个人认为最突出的部分在于几何清理，这让网格划分变得简单易行。

有句老话说的好啊，不怕不识货，就怕货比货，用过其他前处理软件的同仁对此应该深有体会。

这里简单对该软件做一个系统的简单的介绍：1、软件主要模块该软件主要由geometry、2D、3D、analysis、tool组成。

后处理模块在此不做详细说明，由于大家用的求解器也五花八门，analysis 面板的功能也不做详细说明。

2、通常的操作步骤（本文操作说明以8.0以上为准，与时俱进）导入cad模型——>几何清理（包括对模型的分块）——>面网格——>检查质量——>修改网格——>生成体网格——>检查网格质量——>删掉无用的面网格——>导出数据文件3、容易出问题的地方个人认为网格划分过程中的问题都是可以避免的，因为这原本就没什么技术含量，有技术含量的只是软件，我们只需按照正规的步骤去操作，可以说每个人都能画出来。

高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握。

由于hypermesh软件自带的help说明很不错、非常不错、相当不错，所以我会在文章中引用一些来辅助说明问题。

（8.0和9.0的功能差不多，无实质性的改变，8.0的HELP文档比9.0做的好些，适合通看，9.0适合查询。

所以推荐新手安装8.0，把2D和3D的例子做一遍上手更快）该文章是面对所以使用hypermesh软件的同仁的，所以看过英文help的不要觉得我啰嗦，虽然我们一直强调英语的重要性。

“废话”说了一大堆，下面开始正文。

——西山小宝接口问题1、hypermesh转入ANSYS如果你在导出数据的时候出现“ELEMENT ***** IS NOT DEFINED”的问题用ET TYPE 建立单元类型，用component manager来赋给网格，而不是用element types。

HM运用小常识1.如何在体表面提取面单元HM->TOOL->faces->find faces2.在Hypermesh中使用OptiStruct求解器的重力、离心力、旋转惯性力施加方法在HyperMesh中采用定义loadcols组件（colletors）的方式定义重力、离心力以及惯性力。

1、重力重力的施加方式在的card image中选择GRAV，然后create/edit，在CID中输入重力参考的坐标系，在G中输入重力加速度，在N1、N2、N3中输入重力方向向量在重力参考坐标系中的单位分量，然后返回即可2、离心力离心力的施加方式在的card image中选择RFROCE，然后create/edit，在G中输入旋转中所在节点编号，在CID中输入离心力所参考的坐标系，在A中输入旋转速度，在N1、N2、N3中输入离心力方向向量在离心力所参考坐标系中的单位分量，返回即可创建离心力；如果需要定义旋转惯性力，在RACC中输入旋转加速度即可，二者可以同时创建，也可单独创建。

如果在一个结构分析中，需要同时考虑结构自身的重力和外界施加的外载荷，那么你可以按照楼主wjsgkz介绍的第一条建立重力load collector，但是外部载荷的load collector你怎么建立？？？是同时建立在重力的load collector中吗？？？如果是，那边有一个十分混淆的问题：在你建立重力的load collector的时候，你选择了GRAV卡片，那么你凡是建立的该重力load collector之中的力都带有GRAV卡片属性，这显然是不对的。

但是，如果你重新建立一个新的load collecotr，然后把外部载荷建立在其中，那么就有重力和外部载荷两个load collectors，但是在你建立subcase的时候你只能选择一个load collector，那么你无论选择哪一个都必将失去另外一个，这就与我们的本意相矛盾了，我们是希望同时考虑结构自重和外部载荷的联合作用下进行分析的，这个时候应该怎么办？？？？？？？？？？？怎么获得结构同时在自身重力和外部载荷作用下的变形和应力？？？谁知道？？？方法1：工况组合；使用"LOAD"卡片叠加重力载荷和其他载荷；创建一个load collector;card image选LOAD；点击create/edit;把下面的load_num_set改成你所要组合的载荷的数目；然后在上面L1,L2,L3....选中你要组合的项，前面的s1,s2,s3,,,,是载荷组合时候的权重系数。

Hypermesh常见错误和学习知识整理汇编1、⼏何清理清除不必要的细⼩特征：孔倒⾓调⽤多个ＣＰＵ2、由点确定⽮量⽅向3 RROR # 2502A fatal error has been detected during input processing:*** ERROR # 2502 ***Element 549700 had incorrect node numbering sequence and needs renumbering.***** ERROR ENCOUNTERED BEFORE COMPLETING THE CHECK RUN ***** (1)⼀般发⽣在修改⽹格之后，再删除原来的⽹格的时候没有将element549700删掉，使得该单元上的节点与后来划分的⽹格的节点出现⽭盾冲突；先利⽤findid=549700删掉该单元Save found -----F5-mask------retrieve(选择保存的)------reverse(反选)------mask----只显⽰549700单元了4 *** ERROR # 1237 ***CHEXA element number 26323 references a missing property ID 23or uses property of incorrect type for this element type.（1）由于property ID 23（23号属性定义有问题），没有定义⼀个正确的单元类型；（2）这个地⽅容易没有填，注意注意（3）⽹格划分的质量也有可能出现这个问题，重新划分⽹格可以消除该错误。
