家电产品的三维造型设计方法的研究随着社会的进步,人们生活水平的不断提高,追求完善已成为时尚.人们对消费产品的要求已不仅仅满足于基本功能的完备,同时更注重外观的美感.家电产品在不断提高和完善其功能的同时,在外观造型上要求越来越高,多以复杂方式自由地变化的曲线曲面即所谓自由型曲线曲面组成.而这一类形状单纯用画法几何与机械制图是不能表达的.这就给家电产品的设计及制造带来了挑战.计算机技术和计算机图形学的不断发展,为人们提供了强有力的工具,三维CAD/CAM/CAE集成化软件被广泛应用于制造业.然而,要快速高质量地完成一个家电产品的造型设计,必须根据家电产品的特点,总结出一套建模方法和技巧.这样才能大大缩短设计周期,提高设计效率,满足客户对产品的各种特殊需求.1掌握三维CAD造型的原理,充分了解应用软件中的造型方法CAD的三维模型有三种,即线框、曲面和实体。
早期的CAD系统往往分别对待以上三种造型。
而当前的高级三维软件,例如UGII,PRO/E,EUCLID等则是将三者有机结合起来,形成一个整体,在建立产品几何模型时兼用线、面、体三种设计手段[1]。
其所有的几何造型享有公共的数据库,造型方法间可互相替换,而不需要进行数据交换。
此在进行产品造型时,必须首先充分了解应用软件中的各种造型方法,总结出造型方法的特点、相关参数及应用技巧,减少造型时的盲目性,便能快捷有效地获得满意结果。
1.1线框造型线框造型可以生成、修改、处理二维和三维线框几何体。
可以生成点、直线、圆、二次曲线、样条曲线等,又可以对这些基本线框元素进行修剪、延伸、分段、连接等处理,生成更复杂的曲线,线框造型的另一种方法是通过三维曲面的处理来进行,即利用曲面与曲面的求交,曲面的等参数线,曲面边界线,曲线在曲面上的投影,曲面在某一方向的分模线等方法来生成复杂曲线。
实际上,线框功能是进一步构造曲面和实体模型的基础工具。
在复杂的产品设计中,往往是先用线条勾划出基本轮廓,即所谓“控制线”,然后逐步细化,在此基础上构造出曲面和实体模型。
一、前言在本次曲面修复教学中,我以培养学生的实际操作能力为目标,通过理论教学与实践操作相结合的方式,使学生掌握曲面修复的基本原理和技能。
现将本次教学反思总结如下:二、教学效果分析1. 学生掌握程度通过本次教学,学生对曲面修复的基本原理、方法及操作技能有了较为全面的认识,能够独立完成简单的曲面修复工作。
但在实际操作过程中,部分学生仍存在操作不规范、修复效果不理想等问题。
2. 学生学习兴趣在本次教学中,学生表现出较高的学习兴趣,积极参与课堂讨论和实践操作。
但部分学生对曲面修复的理论知识掌握不够扎实,导致在实际操作中遇到问题时难以解决。
三、教学反思1. 教学内容与实际需求在本次教学中,我发现教学内容与实际需求存在一定差距。
部分学生在实际工作中遇到的曲面修复问题较为复杂,而教学内容主要集中在简单曲面修复方面。
因此,在今后的教学中,我将结合实际需求,调整教学内容,提高学生的实际操作能力。
2. 教学方法与手段在本次教学中,我主要采用理论教学与实践操作相结合的方式,使学生在理论学习的基础上,通过实践操作掌握曲面修复技能。
但在实际操作过程中,部分学生仍存在操作不规范、修复效果不理想等问题。
为此,我将在今后的教学中,加强对学生操作规范的指导,提高学生的实践能力。
3. 学生个体差异在本次教学中,我发现学生个体差异较大。
部分学生理论基础扎实,操作能力强;而部分学生理论基础薄弱,操作能力较差。
针对这一现象,我将在今后的教学中,根据学生的个体差异,采取分层教学策略,使每位学生都能在课堂上得到充分的发展。
四、改进措施1. 调整教学内容,提高学生实际操作能力结合实际需求,调整教学内容,增加复杂曲面修复案例的教学,提高学生的实际操作能力。
2. 加强实践教学,提高学生操作规范在实践教学环节,加强对学生操作规范的指导,确保学生掌握正确的操作方法,提高修复效果。
3. 实施分层教学,关注学生个体差异针对学生个体差异,实施分层教学,使每位学生都能在课堂上得到充分的发展。
Pro/E曲面设计的一些心得摘要:曲面设计心得。
1、curve和tanget chain的区别。
比如做两个连续的四边曲面,曲面A引用了curve1,则在创建曲面B 时,最好引用A的tangent chain而不是其原始curve。
因为尽管原理上A的边(tangent chain)即curve1,但在生成曲面后,它的边已经和原始curve有了精度上的偏差。
所以为了保证曲面的连续性,应尽量选用tangent chain。
补充:在定义边界条件时,tangent chain无须选择曲面(因为本来就在曲面上),而curve则需选择相切曲面,也就是先前通过此curve创建的曲面。
(2)、变截面扫描时选项Pivot Dir(轴心方向)的理解。
首先把原始轨迹线看成无数个原点的组合,在任一原点处的截面参照为:原点、原点处的切线、以及过原点且与datum面垂直的直线(可以把它理解为创建point-on-plane轴)。
一个很好的例子是ice的鼠标面教程,以分模面作为变截面扫描的datum面,因此能保证任一扫描点处的脱模角。
(3)、创建连续的混合曲面,其curve要连续定义,以保证曲率连续;而曲面则可以先分开生成,再创建中间的连接面。
(4),在通过点创建曲线时,可以用tweak进行微调,推荐选择基准平面进行二维的调节,然后再选择另一个基准进行调节,这样控制点就不会乱跑了。
(5),如果曲面质量要求较高,尽可能用四边曲面。
(6),扫描曲面尽可能安排在前面,因为它不能定义边界连接。
(7),当出现>4边时,有时可以延长边界线并相交,从而形成四边曲面,然后再进行剪切处理。
(8),变截面扫描之垂直于原始轨迹:原始轨迹+X向量轨迹局部坐标系原点:原始轨迹可以视作无数个点的集合,这些点就是局部坐标系原点;Z轴:原始轨迹在原点处的切线方向;X轴:原始轨迹在任一点处形成与Z轴垂直的平面,该平面与X向量轨迹形成交点,原点指向交点即形成X 轴;Y轴:由原点、Z轴、X轴确定。
【曲面造型】曲面造型总结曲面造型曲面造型总结1.分析产品的曲面效果,如果发现曲面比较顺,优先考虑扫面做曲面,扫描的面的质量优2.如果扫描得到的面不容易控制尾部的效果,可以先扫描其中的一部分,然后通过边界混合做尾部特征3.产品曲面有突变的尖角的位置,优先考虑在做大面的时候将这一块面也包含进去,然后通过修建得到尖角4.根据产品的实际效果,选择大面的范围,产品曲面造型为做大面,切小面,但不能一概而论将大面的范围做到太大,反而不方便做切小面的特征5.分析产品曲面效果,先大致的确定产品有哪些块曲面构成,然后分析哪些曲面可以一起做出来,即哪些曲面可以进行放大然后切小面6.有些曲面在折角处有明显的曲率变化的,可以有两种方法,一种为直接用圆锥曲线做,通过调整rho值来控制曲面,还有一种为将这两个面分成两块,然后进行修补(这类的产品在瓶子的产品中比较常见,如玩具小鱼、洗发露,蓝月亮洗衣液的瓶子等,通过这个方法,miata的头部造型也可以用来借鉴)7.对于有台阶面的造型,优先选用偏移命令,如有斜度,可以在偏移命令中添加锥度进行控制,对于台阶,还能使用的命令为扫描命令8.产品造型,一定要转化成4边面进行处理,如没有4边面,要想方法做成4边面进行处理9.关于产品的渐消面,优先选用扫描加剪切进行处理,直接通过2边的边界混合容易出现尖端收敛,后期可能会出现加厚出错等10.产品造型优先考虑做大面,但是在做大面的时候要分析曲面,不是所有的曲面都能通过一个大面然后就能剪切出来,要具体根据产品的曲面分析,哪些是一个大面,而哪些不是一个大面,这个非常的重要,因为这点容易让人钻牛角尖,如挂烫机的上下两个面,明明是需要分开做的,我一定要做成一个大面,然后将2块面切出来,这是不可能的,因为根据产品的曲面分析结果,如果做成一个大面,是无法得到前后对称,即中间光滑过度的效果11.产品曲面在分析的时候,有些地方可能是圆角效果,也可能是曲面连接的效果,这些地方,在考虑的时候,先虚拟的将这些特征效果先删除,假定这个地方就是尖角棱边处理,后期再加上圆角等特征,例如水龙头的那个边缘圆角效果到末端是最大的那个特征,在做的时候就是先将这里的圆角效果先虚拟地删除,然后通过修建,重新补面,或者,通过添加多尺寸的圆角进行重新补面,这个可以在miata的头部进行参照12.关于曲面修补(不是破面修补),允许的情况下,直接切成方形孔,然后做四边面补面13.曲面造型遇到圆弧尖角的地方,如汽车的车灯处,这些地方先将圆弧理解成尖角,到后面可以将两个面进行延伸,然后进行修剪。
利用曲面原理的东西曲面原理是数学中的一个重要概念,它揭示了曲面上的几何性质和物理现象之间的联系。
通过曲面原理,我们能够更深入地理解和解释许多现实世界中的问题。
下面我将以多个领域为例,详细讨论曲面原理的应用。
首先,在几何学中,曲面原理可以帮助我们研究曲面的切平面、法线、曲率等几何性质。
例如,在计算机图形学中,我们可以利用曲面原理对三维曲面进行建模和渲染。
通过计算曲面上各点的法向量和曲率,可以准确地显示曲面的细节和光照效果。
这在电影特效制作、游戏开发等领域中得到广泛应用。
其次,在物理学中,曲面原理可以帮助我们理解和解释光学、电磁学、流体力学等领域的现象。
例如,在光学中,根据曲面原理,我们可以推导出折射和反射的定律,进而解释光的传播和成像原理。
在液体的表面张力研究中,曲面原理揭示了液滴在表面上的形状和液体分子之间的相互作用。
在电磁学中,曲面原理可以用来分析电磁波在介质边界上的传播规律,从而推导出反射系数和透射系数。
此外,曲面原理还广泛应用在工程学和生物学中。
例如,在航空航天领域,曲面原理可以用来设计飞机机翼和导弹外壳。
通过研究曲面的弯曲和承载能力,可以制造出具有良好飞行特性和结构强度的飞行器;在汽车工程中,曲面原理用于设计车身外形和风阻优化,以提高车辆的燃油效率和驾驶稳定性。
另外,在生物学中,我们可以借助曲面原理来研究生物膜的形成和紧密连接,以及人体器官表面的结构和功能。
这对于揭示细胞内部的活动、药物传递和组织修复等方面都具有重要意义。
总之,曲面原理是一种重要的数学工具,其应用涵盖了多个领域。
通过利用曲面原理,我们可以更深入地理解和解释现实世界中的问题,并能够应用于各种实际工程和科学研究中,为人类社会的发展做出贡献。
希望我的回答能够对您有所帮助!。
ug实训心得体会4篇ug实训心得体会11:针对建模方面。
A:UG捕捉非常的方便,建模中绘制的曲线,草图中不需要进行任何操作,就可以对相应的特征点进行捕捉,建模与草绘的互通性非常的好。
B:CATIA则在建模中的与草图中的资料是分离的,如果想调出资料,必须要经过处理要能找到你想要的特征。
有的关键点也是必须先找出,这样大大的增加了工作量。
2:曲面方面A:UG做曲面的时候,有的时候曲线做的很好,面也有给约束,但做出来的面,经过分析,就是不能达到理想的效果,斑马线不能完全很顺的连接,不知道这样的问题,还有没有人遇见过。
B:CATIA在曲面上显示了独特的优势,特别是5边面的时候,效果非常的理想,并且很简单的就能做到G2的连接,做出的曲面非常的漂亮,添加约束也是非常的方便,简单明了。
3:装配与零件的互通性A:这是两个软件都是一样,装配中的零件只能单独的修改,不能利用别的零件,对要修改的零件进行修改操作,虽然有了直接建模模块,修改比较方便,CATIA目前该版本还在试用,UG去年已经出来,这点非常的好,大大缩短了修改产品花去的时间。
如果装配能与零件互通,那就再完美不过了. B:虽然可以采用自顶向下设计,但一旦产品进行修改,后面的工作量尤其很大。
4:几何体的定义两者也是有很大的区别CATIA只要是在一个几何体中的物件,无论有多少个几何体,都被默认为几个几何体,想做多个体,就必须在一个文件中创建多个几何体,这样才能解决问题。
而UG在几何体方面,只要不对体进行布尔操作,那经过不同的布尔操作,得到的几何体数也是不一样的。
这里讲到布尔操作,CATIA好像不能对布尔操作的几何体进行操作,而UG可以做其进行保留或不保留。
这点UG非常的棒。
5:工程图方面CATIA比UG要好点,工程图线的投影,要比UG细致点。
选择用UG做工程的不是很多,目前,UG的工程方面还是不怎么的,需要像solidwoks 学习,solidwoks在三维软件中,我见过做工程是最好的,可以和CAD有一比。
曲面家具给人的感受
2016年是曲面爆发的一年,无论是曲面电视、曲面手机还是曲面电视,都纷纷如雨后春笋般出现。
在三星曲面显示器的带领下,各大厂商都涌入曲面这个细分市场,曲面显示器越来越深入人心。
曲面给人的感受一直都是高端大气上档次,可是它真的好用么?本文主要是想给大家分享一下笔者实际使用曲面后的一些感受。
【开屏说14】:体验曲面液晶的真实感受
在这之前,我们要了解曲面显示器的一些特点。
显示器的曲率使用圆弧所属圆的半径表示。
例如:某显示的曲率为1800R表示半径为1800mm的圆上一截弧的弯曲程度。
曲面屏幕可以保证眼睛到屏幕的距离均等,贴近人眼生理构造,消除视觉失真,从而为用户打造更加舒适宽阔的视觉体验,给用户带来更好的包围效果,如同影院般身临其境的观感。
曲面屏幕可以保证眼睛到屏幕的距离均等,为用户带来更好的沉浸式体验笔者第一次用曲面显示器,是1800R,31.5英寸的曲面显示器,当时并没有太多感触,只是单纯的觉得曲面高大上,大屏用着也棒棒的。
但是后来更换了平面显示器之后,因为人眼的习惯,很长一段时间,看屏幕就会觉得“凸”,不知道其他小伙伴有没有这种感觉?可是说,由平入曲容易,由曲到平难。
用户在进行显示器的更迭时,一定要考虑到这一点。
曲面总结什么是曲面?在数学中,曲面是一个三维空间中的二维对象。
它可以通过参数方程或隐式方程来描述,并且可以具有各种形状,如球体、圆柱体、锥体等。
在计算机图形学和计算机辅助设计中,曲面的概念被广泛应用于建模和渲染。
曲面的类型曲面可以根据其形状和数学方程的类型进行分类。
以下是一些常见的曲面类型:1.平面:最简单的曲面类型,由一个平面方程来描述,形状为无限延伸的无厚度平面。
2.圆柱面:由一个直线(轴线)绕着一个平面曲线(母线)旋转而形成的曲面。
圆柱面的方程可以用参数方程或隐式方程表示。
3.球面:由一个点到空间中所有离该点一定距离的点构成的曲面。
球面的方程可以用参数方程或隐式方程表示。
4.锥面:由一条直线(直母线)绕着一个点(顶点)旋转而形成的曲面。
锥面的方程可以用参数方程或隐式方程表示。
5.椭圆面:由一个椭圆绕着一个轴旋转而形成的曲面。
椭圆面的方程可以用参数方程或隐式方程表示。
除了以上的基本曲面类型之外,还存在许多其他复杂的曲面,如双曲面、双曲抛物面等。
这些曲面在不同的应用领域中具有重要的角色。
曲面的表示方法曲面可以通过不同的表示方法来描述和建模。
以下是一些常见的曲面表示方法:1.参数方程:使用一组参数方程来表示曲面上的点。
参数方程由一个或多个参数的方程组成,通过改变参数的取值来生成曲面上的点。
2.隐式方程:使用一个方程来表示曲面上的点,其中方程中的变量表示曲面上的坐标。
通过将方程中的变量固定在不同的取值上来生成曲面上的点。
3.网格表示:将曲面表示为由连接的点、线和面组成的网格。
此表示方法常用于计算机图形学中的三维建模和渲染。
不同的曲面表示方法适用于不同的应用场景和问题。
参数方程和隐式方程适用于数学建模和分析,而网格表示适用于计算机图形学和虚拟现实等领域。
曲面的应用曲面在许多领域中都有广泛的应用,包括但不限于:1.计算机图形学:曲面是三维物体的基本元素,通过对曲面的建模和渲染,可以创建逼真的三维图像和动画。
创建双曲面心得
韩鹏鑫
2012.12.06
一.应用辅助线绘制出双曲面的截面
二.创建双曲截面
1)应用多边形定义截面
建模>截面型材>使用多边形定义横截面
在视图中出现十字选择图标,应用图标在沿着预先由辅助圆创建的截面段上依次点一圈,最后一点应与初始点重合,点击中键,弹出对话框,输入要命的名称,保存。
(注意:在辅助圆上点击点越多,模拟的双曲截面越接近理论图形)
建模>截面型材>编辑多边形截面
弹出修改横截面对话框,选中已命名的截面,将此横截面中包含的所有点切角属性改为切圆角,更新,保存,确认。
建模>截面型材>截面库
弹出修改截面目录,点击目录表中其他选项,选择一截面,右击鼠标复制截面名称,在属性通用性一栏中,截面类型选择“用户定义的、有参数的”,在截面图表类型中选择之前命名的截面,此双曲面创建
完成。
(注意:应用时在梁的属性界面“位置”一栏中旋转项可以输入相应的角度进行调整位置,满足使用要求)。
catia曲面自学心得11、球面纬线的终止角度不能超过90;纬线的起始角度必须大于-902、曲面上创建点参考点为默认曲面中点参考点修改:右键——创建点3、厚曲面第一偏移:箭头的增厚偏移方向第二偏移:箭头的反向增厚偏移量4、旋转草图轮廓不能与旋转轴相交5、拉伸第一限制: 沿箭头所指的方向拉伸成曲面第二限制沿箭头的相反方向拉伸成曲面也可选“镜像”像”沿轮廓两边对称拉伸6圆柱面半径:圆柱的半径20方向:柱面的拉伸方向:z部件长度1:箭头方向的拉伸圆柱面长度40长度2:箭头反方向的拉伸柱面长度207 偏移光顺:有三种:手动、自动、无选择手动,可以设置最大偏差(默认0.1)确定后重复对象:可一次性偏移复制多个对象8 粗略偏移偏差:必须≥1mm;偏差决定了偏移后曲面的形状偏移:必须≥偏差注:偏差越大,偏移后的曲面变形越大,如下图,偏差=9时,曲面越平直9分割要切除的元素:拉伸1切除元素:yz面移除:移除yz面,选择其他切除元素替换:替换Yz面,选择要替换的面取代另一侧:切除后要保留的曲面另一半保留双侧:切除后全部保留下来,但保留的两侧是相互独立的,即可独立选取参数10、投影投影类型:沿法线沿某一方向:x部件(1)拉伸:沿x部件(2)分割单击“另一侧”(如果选中“保留双侧”即保留拉伸1的两侧:图示的两侧阴影部分)(3)单击“确定”,弹出下面对话框(4)多重结果管理(两圆柱面相交成两个曲面)保留所有子元素(下图)使用近接,保留一个子元素(下图)多重元素:分割1参考元素:平面1(参考元素可以选择要保留的子元素或者是与要保留的子元素相近的元素:平面1)11 圆定义圆类型:圆限制:前两项可选择圆限制:后三项可选择12扫掠曲面脊线用来约束曲面形成的路径引导线通过约束边线来控制脊线法面上截面的形状和位置举个例子:有这样一个多截曲面截面1和2都是正方形但是大小不一样如果脊线采用的是1和2的中心连线那这个形成的曲面就是‘直’的脊线采用曲线或者空间曲线那形成的曲面就是‘弯’的如果引导线采用1和2的顶点连线形成曲面的边界是‘直’的换成曲线的那边界不是直的这改变了形状如果引导线采用1和2上两个错位的顶点连线或者通过这两个错位顶点的曲线那么形成的曲面就是螺旋的这改变了位置扫掠曲面结果如下:13 相交14 圆角先选中“修剪元素”------再选择”草图”进行元素修剪,如下图所示:修剪的线为沿黄色线的边界支持面:为两曲线所在的同一平面下一个解法:点击可选择其中下面各个圆角线未修剪的圆角(下图)15样条曲线通过空间描点,连接各点形成的样条曲线切线方向:右击第一栏的切线可修改切线方向或者点击”显示参数”也可修改张度:决定其形状及弯曲程度(曲率大小)16螺线绘制同一平面的螺线支持面: YZ方向y类型:半径和螺距初始半径:20mm 终止半径70mm 螺距7mm如下下图:17 修剪分割:相当于用一把剪刀去剪断一个元素,可以选择保留其中一段或保留所有的两段。
arcgis三维曲面飞行实验心老早之前就听闻Arcgis这个软件的大名,可惜学校迟迟没有开设这个课程,之前曾经出去兼职学了点皮毛,一直都想好好学习一下这个软件,终于在这个学期,在GIS软件应用课上可以系统地学习一下Arcgis。
通过本学期的学习,对ArcGIS有了很深的了解和学会了一些基本的应用,现在谈一谈我本学期学习ArcGIS的心得体会。
地理信息系统即Geographic(al) Information System(GIS),是随计算机硬件、软件技术的发展和应用而在20世纪60年的末期产生的在计算机硬件和软件支持下,对任意尺度的地球表层空间的各种地理数据进行采集、组织、存储、管理、运算、统计、分析、显示、输出、描述和再现、模拟、记录与传输的技术系统、方法和科学。
而ArcGIS是一个用于构建定制应用的完整的嵌入式GIS组件库。
利用ArcGIS Engine提供的组件,可以将ArcGIS的功能集成到一些应用软件之中,如Word、Excel。
其中服务器GIS分别有ArcSDE、ArcIMS、ArcGIS Server。
而ArcSDE是ArcGIS与关系型数据库之间的GIS通道;ArcIMS是一个可伸缩的网络地图服务器软件,是网站能够提供GIS数据、交互式地图以及特定的GIS应用;ArcGIS Server是一个用于构建集中管理、支持多用户的企业级GIS应用的平台。
ArcGIS Server提供了丰富的GIS功能,例如地图、定位器和用在中央服务器应用中的软件对象。
除了服务器GIS之外还有移动GIS即ArcPad,ArcPad是用于移动Windows设备的移动制图和GIS技术。
ArcPad 为野外用户通过手持和移动设备提供数据库访问,制图,GIS和GPS的综合应用。
通过ArcPad可以实现快速,便捷的数据采集,大大提高了野外数据的可用性和有效性。
ARCGIS中主要有shapefile、coverage和geodatabase三种数据组织方式。
数学曲面知识点总结归纳一、基本概念1. 曲面的定义曲面是指在三维空间中的一个对象,它是由一个或多个参数方程所描述的。
通常来说,曲面是一种二维的物体,即每个点都由两个参数所确定。
曲面可以是平滑的,也可以是有面部分和尖点的。
2. 曲面的分类根据曲面的性质和方程形式,曲面可以分为多种类型,包括球面、柱面、锥面、双曲面、抛物面等等。
每种类型的曲面都有自己的特点和数学表达方式。
3. 曲面的参数方程曲面的参数方程是描述曲面的一种数学表达方式。
通过参数方程,我们可以用数学的方式来描述曲面上的点的位置和形态。
通常来说,一个曲面上的点可以由两个参数u和v来确定,而这两个参数可以分别在一定的范围内取值,从而确定整个曲面。
4. 曲面的法向量曲面的法向量是指曲面在某一点上的垂直方向的向量。
通过法向量,我们可以得到曲面在某一点的切平面,从而研究曲面的切线、曲率等性质。
二、曲面的性质1. 曲面的法线在曲面上的每一点都有一个与曲面切平面垂直的向量,这个向量就是曲面上该点的法线。
法线在几何学和物理学中有着重要的应用。
2. 曲面的切平面和切向量曲面上的每一点都有一个与曲面切平面相切的向量,这个向量就是曲面上该点的切向量。
切平面和切向量在研究曲面上的切线、曲率等性质时有着重要的作用。
3. 曲面的切线和曲率曲面上的每一点都有一条切线,切线是曲面在该点上的局部线性近似。
曲率是曲面在某一点上的弯曲程度,它可以通过曲面的法向量和切向量来描述。
4. 曲面的方程曲面的方程是描述曲面的一种数学表达方式,通常来说,曲面的方程可以采用参数方程、隐式方程、显式方程等形式。
三、曲面的应用1. 制造业在制造业中,曲面有着广泛的应用。
例如,在汽车制造和航空航天领域,设计和制造曲面形状的零件和构件都需要深入理解曲面的性质和特点。
2. 计算机图形学在计算机图形学中,曲面的建模和渲染是一个重要的领域。
通过数学方法和算法,可以在计算机中绘制出各种曲面形状的三维图像。
微分几何思政课心得体会在微分几何的学习中,我不仅深入了解了曲线、曲面的基本性质和计算方法,同时也对人类对空间、数学发展的认识有了更深刻的理解。
在学习微分几何的过程中,我们不仅彻底地领悟了数学中的抽象性,还在数学深度应用的基础上,总结了一些更高层次的思考和反省,这些才是我们微分几何课程中的独特财富。
在课程中,我根据老师给出的笔记,并结合教材深入了解表面及曲线的自然参数化。
我们以市面常见的物品为例,比如水壶、糖果盒、扫帚等,从这些物品的性质、特点出发,讲述曲线和曲面的自然参数化方法及相关计算步骤,使我在微分几何这门学科中体会到了实践性、应用性。
通过基本的公式和算法推导,我更加清楚地认识到了科学方法的重要性,以及对于数学理论发展的巨大促进作用。
微分几何课程中的实践性不仅帮助我们理解了微分几何的基础知识,也让我们更好地理解和应用数学中的一些基本概念和方法。
与此同时,在微分几何的学习过程中,我也发现了微分几何思政课的独特魅力。
在课堂上,老师会引导我们以哲学的、历史的和文化的角度去分析微分几何的基本概念和方法,体现了微分几何本身的人文性。
课程涉及的数学应用,往往背后都有着深刻的哲学或历史意义。
对于我们学生而言,不仅需要掌握数学中的一些基本方法和公式,同时也需要学会思考数学背后的哲学和文化背景,从而更好地理解和应用微分几何中的理论和方法。
微分几何思政课的学习,有助于我们拓宽思路,提升人文素养,培养更为全面的创新能力。
通过学习微分几何,我们不仅仅是学到了知识,更是进一步提高自己的思考能力,激发自我发掘和创新的潜能。
微分几何思政课的学习让我深刻认识到,没有一门学科是孤立的,我们需要把各种知识深度融合,建立更为全面的认知系统。
这点对于我未来学习和工作中都具有积极意义。
总之,我非常感谢微分几何思政课的学习给了我深刻的思考和启示。
从这门课程中,我不仅学到了微分几何的基础知识和技能,也提高了人文素养和创新能力。
在未来的学习和实践中,我将更加深入地探究微分几何和数学的各个分支,积极借鉴微分几何思政课的教学方法,掌握科学方法,以实际行动创造出属于我们自己的人生精彩。
CATIA曲面建模技巧分享在设计领域中,CATIA(Computer-Aided Three-dimensional Interactive Application)是一款广泛应用的三维建模软件。
它具有强大的曲面建模功能,可以用来创建复杂的曲线和曲面形状。
本文将分享一些CATIA曲面建模的技巧,帮助读者更好地应用这一功能。
1. 理解曲线和曲面:在开始学习CATIA曲面建模之前,我们需要先理解曲线和曲面的概念。
曲线是由一系列点组成的线段,而曲面是由一系列曲线组成的表面。
在CATIA中,曲线可以用来创建曲面,因此熟练掌握曲线的绘制和编辑技巧是非常重要的。
2. 使用基本曲线工具:CATIA提供了多种基本曲线工具,如点、线段、圆、椭圆等,用于创建曲线。
我们可以根据具体需求选择相应的工具进行绘制。
此外,CATIA还提供了各种编辑工具,如修剪、延长、偏移等,用于对曲线进行编辑和修饰。
3. 运用曲面拟合工具:曲面拟合是CATIA曲面建模中常用的技巧之一。
在设计过程中,我们可能需要将多个曲线组合成一个平滑连续的曲面。
CATIA提供了曲面拟合工具,可以自动拟合曲线并生成相应的曲面。
这样,我们就可以通过简单的操作实现复杂曲面的建模。
4. 利用曲面修剪和分割工具:有时候,我们需要对已有的曲面进行修剪或分割。
为了实现这一目标,CATIA提供了曲面修剪和分割工具。
曲面修剪工具可以用来修剪曲面上的一部分或多个部分,而曲面分割工具可以将一个曲面分割成多个小的曲面。
这些工具的使用非常灵活,能够满足不同设计要求的需要。
5. 运用曲面平滑技巧:曲面平滑是CATIA曲面建模中的一个重要环节。
通过调整曲面控制点的位置和权重,我们可以改变曲面的形状和光滑度。
CATIA提供了丰富的曲面平滑工具,如曲面调整、平滑控制、曲面细分等,可以帮助我们轻松实现曲面的精细调整。
6. 使用曲面分析工具:CATIA还提供了一些曲面分析工具,用于评估和优化曲面的质量。
CAD曲面建模技巧分享CAD曲面建模技术是一种非常重要和常用的技术,在设计和制造领域有着广泛的应用。
在设计过程中,我们有时需要创建复杂的曲面形状,以满足产品的要求。
本文将分享一些CAD曲面建模的技巧,希望能对读者有所帮助。
首先,合理使用曲面建模工具是CAD曲面建模的关键。
在大多数CAD软件中,曲面建模工具通常包括:拉伸、旋转、放样、曲面、修剪等功能。
这些工具可以帮助我们快速创建和修改复杂的曲面形状。
其次,掌握曲面控制点的调整。
曲面的样条曲线由一系列的控制点组成,调整这些控制点的位置和权重可以改变曲面的形状。
对于需要精确控制形状的曲面,我们可以通过调整每个控制点的位置和权重来达到预期的效果。
此外,控制点的数量和分布也对曲面的质量和流畅性有影响,需要根据实际需要进行调整。
第三,注意曲面的流畅性和对称性。
在建模复杂曲面时,我们需要确保曲面的流畅性和对称性,使整体形状看起来更加自然美观。
可以通过增加或减少控制点的数量、调整控制点的位置和权重、使用对称工具等方法来实现。
第四,学会使用曲面修剪工具。
曲面修剪是一种常用的修复曲面误差和缝合曲面的方法。
在曲面建模中,有时会出现控制点不对齐、曲面间断或相交等问题,这时可以使用曲面修剪工具来进行修补。
通过选择需要修剪的曲面,并调整修剪线的位置和参数,可以快速修复曲面的问题。
最后,勤加练习和多观察优秀的曲面建模作品。
曲面建模是一种技巧活,需要不断的练习和实践才能熟练掌握。
通过观察和分析优秀的曲面建模作品,我们可以学习到更多的技巧和经验,并不断提升自己的能力。
综上所述,CAD曲面建模技巧是一项非常重要和实用的技术。
通过合理使用曲面建模工具、掌握曲面控制点的调整、注意曲面的流畅性和对称性、灵活运用曲面修剪工具,以及勤加练习和多观察优秀作品,我们可以提高曲面建模的效率和质量。
希望这些技巧能对读者在CAD曲面建模方面的学习和实践有所帮助。

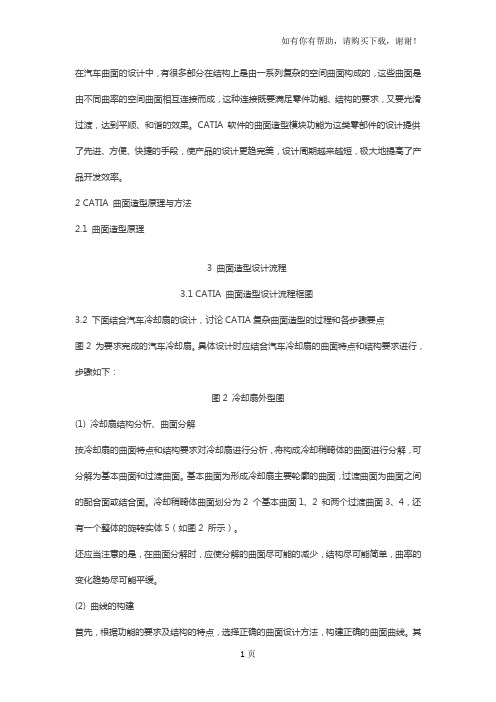

在汽车曲面的设计中,有很多部分在结构上是由一系列复杂的空间曲面构成的,这些曲面是由不同曲率的空间曲面相互连接而成,这种连接既要满足零件功能、结构的要求,又要光滑过渡,达到平顺、和谐的效果。
CATIA 软件的曲面造型模块功能为这类零部件的设计提供了先进、方便、快捷的手段,使产品的设计更趋完美,设计周期越来越短,极大地提高了产品开发效率。
2 CATIA 曲面造型原理与方法2.1 曲面造型原理3 曲面造型设计流程3.1 CATIA 曲面造型设计流程框图3.2 下面结合汽车冷却扇的设计,讨论CATIA复杂曲面造型的过程和各步骤要点图2 为要求完成的汽车冷却扇。
具体设计时应结合汽车冷却扇的曲面特点和结构要求进行,步骤如下:图2 冷却扇外型图(1) 冷却扇结构分析、曲面分解按冷却扇的曲面特点和结构要求对冷却扇进行分析,将构成冷却稍畸体的曲面进行分解,可分解为基本曲面和过渡曲面。
基本曲面为形成冷却扇主要轮廓的曲面,过渡曲面为曲面之间的配合面或结合面。
冷却稍畸体曲面划分为2 个基本曲面1、2 和两个过渡曲面3、4,还有一个整体的旋转实体5(如图2 所示)。
还应当注意的是,在曲面分解时,应使分解的曲面尽可能的减少,结构尽可能简单,曲率的变化趋势尽可能平缓。
(2) 曲线的构建首先,根据功能的要求及结构的特点,选择正确的曲面设计方法,构建正确的曲面曲线。
其次,按曲面造型方法的要求,根据图3 的生成曲面限制曲线的限制点,确定切矢方向后,构造“脊线(SPINE 线)”和其他约束曲线。
“脊线”是曲面造型的方向约束线,其他约束线均指形状约束线和限制边界条件的曲线。
确定约束条件时应注意:①“脊线”应比要生成的曲面长些,以保证生成的曲面足够大,使以后的根据边界线裁剪生成曲面时,有足够的曲面空间;②“脊线””尽量与其他约束线平行,减少方向曲线与形状约束线的曲率变化范围,这样生成曲面的质量较好;③通过“脊线”上任何一个位置的法线与其他约束曲线的交点不应多于2 个。
proe造型曲面的技巧
以下是 9 条关于“proe 造型曲面的技巧”:
1. 嘿!你知道吗,想做出超厉害的曲面,一定要巧用基准面啊!就像建房子得有坚固的地基一样。
比如说在做一个复杂形状时,找准基准面能让后续工作轻松好多呢!
2. 哇塞,构建连续的曲面,那就要注意曲面之间的衔接啊!这就好比拼图得严丝合缝呀。
像做那个汽车外壳的模型,曲面衔接不好可就丑啦!
3. 嘿,别忘了合理运用边界混合啊!这可真是个神奇的工具。
比如你要做个有弧度的杯子,用边界混合就能很自然地做出优美的曲面啦。
4. 哎呀呀,对于复杂的曲面,要分段处理呀!不能一口气吃成个胖子嘛。
就像爬山,一步一步来,最后才能登上顶峰呀。
5. 嘿,注意曲率的连续性很重要哦!这就好像让水流顺畅地流动一样。
你看那些精致的工业产品,曲面曲率连续多漂亮呀!
6. 哇哦,掌握好曲面的修剪技巧能省不少事呢!这就好像园丁修剪花枝,让它更有型。
做个奇特形状的零件,修剪一下曲面,完美!
7. 嘿,灵活使用扫描功能呀!这就跟画笔一样神奇。
比如做个弯曲的管道模型,扫描出来的曲面多逼真呀!
8. 哎呀,要时常根据实际情况调整曲面呀!不能死脑筋嘛。
就像量身定制衣服一样,得合身才行啊。
9. 总之呢,proe 造型曲面有好多有趣又实用的技巧,掌握了它们,就能创造出超棒的曲面作品!就看你愿不愿意花心思去学啦!。
曲线曲面总结引言曲线和曲面是数学中重要的概念,在多个领域得到广泛应用。
本文将对曲线和曲面的基本概念、性质和应用进行总结和讨论。
曲线的基本概念曲线是平面上的一个点的集合,其特点是在数学上可以通过参数方程或者函数方程进行描述。
曲线可以分为直线和曲线两类,直线是一种特殊的曲线,可以通过两点确定。
曲线的形状可以是直线、圆、椭圆、抛物线、双曲线等。
曲线的一些重要概念包括曲线的弧长、曲线的切线、曲率等。
曲线的性质曲线的性质主要包括长度、切线和曲率等。
曲线的长度是曲线弧线的长度,可以通过积分来计算。
曲线的切线是曲线某一点的切线方向,可以通过导数来计算。
曲线的曲率是衡量曲线弯曲程度的物理量,越弯曲的地方曲率越大。
曲线的性质对于曲线的实际应用有重要的影响。
