音响电路分地注意事项

音响设备安装施工的注意事项一、前言本文档旨在提供一份详尽的音响设备安装施工指南，确保音响系统的高效运行，满足不同场合的音效需求。

在开始施工前，请务必详细阅读并理解本指南，严格按照规定操作，以确保施工质量和音响效果。

二、施工前的准备1. 项目需求分析：在施工前，应充分了解项目需求，包括音响系统的用途、覆盖范围、预期效果等。

2. 设备选购：根据需求选择合适的音响设备，确保设备的性能参数满足使用要求。

3. 工具准备：准备相应的安装工具，如螺丝刀、扳手、水平尺、电笔等。

4. 技术培训：对施工人员进行音响设备安装的技术培训，确保他们了解设备性能和安装流程。

三、施工过程中的注意事项1. 设备检查：在施工前，检查所有音响设备是否有损坏，确保所有设备都能正常工作。

2. 布线规划：合理规划音响设备的布线，确保线路短且直，避免线路过长导致的音质损失。

3. 防尘防潮：对于放置在户外的音响设备，应做好防尘防潮措施，以防止灰尘和潮湿影响设备性能。

4. 设备固定：确保音响设备稳固地安装在指定位置，防止在使用过程中出现摇晃或位移。

5. 音质调试：在设备安装完成后，进行音质调试，确保音响系统的音质达到预期效果。

6. 安全检查：在施工过程中，应注意安全，避免触电、摔伤等事故的发生。

四、施工后的验收1. 功能测试：检查音响设备是否能正常工作，包括声音的响度、音质、音调等。

2. 系统调试：对音响系统进行全面的调试，确保各个设备的协同工作满足预期效果。

3. 客户反馈：向客户征求反馈意见，对音响系统进行必要的调整和改进。

五、后续维护1. 定期检查：定期对音响设备进行检查，确保其正常运行。

2. 清洁保养：定期对音响设备进行清洁保养，防止灰尘和污垢影响设备性能。

3. 故障处理：一旦发现音响设备出现故障，应立即进行维修或更换，确保音响系统的稳定运行。

六、结语通过遵循本指南，我们相信您能够顺利完成音响设备的安装施工，并交付一个高质量、高效率的音响系统。

乐说音响｜双线分音，讲究!双线分音，讲究!文 | 乐迪爱听古典音乐的人，文化气质都是很浓的，而这其中爱把玩音响设备的，更是讲究的人。

音响的套路中，有些是技术规范，有些纯属讲究。

比如现在买喇叭箱，买到双线分音接法的越来越多了。

双线分音就是一种讲究，和前级放大器的连接有平衡与不平衡2种技术规范不同，双线分音接法不是啥技术标准，就和英国贵族看报纸前要熨平纸张一样，是极其讲究，瞬间占据了心理制高点。

每个双线分音喇叭箱的背后都有4个接线柱，2对接线柱之间用铜皮短路着，闪闪发亮，看着就舒坦。

80年代后期，我在广州中山六路最早看到有卖这种喇叭箱，皆为欧洲生产，欧洲人是很讲究的。

后来日本人做的箱子也搞这个了，日本人就是学得快。

再后来，广东东莞那片做的箱子全是双线分音了，我很便宜买过一对，拆开研究，发现除了是4个接线柱之外，里面和传统喇叭箱没一点区别，有人笑话我：恭喜你被山寨了。

咬咬牙，五千多买了一对丹麦制造，扛回家立即拆开，里面还真不一样。

▲ 双线分音喇叭箱的接线柱有4个，有短接条接2根线，拆去短接条接4根线双线分音的喇叭箱一定是二分频或多分频的，传统产品就是一对接线柱连着功放，箱子里面装个分频器，分频器有不同的线出来接高中低音喇叭。

双线分音的箱子里面有2个分频器，分别对应2组接线柱，低频分频器接低音喇叭，中高频分频器接中高频喇叭。

见此状，我首先想到的是高档住宅小区里的“人车分离”措施。

▲ 双线分音实物图行家说你想得不对，“人车分离”是防患于未然，双线分音是实实在在降低了音质危害。

何以见得，行家举出了拔河的例子。

拔河的一队人中经常始料不及地有几个“猪一样的队友”，他们用力不找方向，不是和对方较劲，而是往边上拉，和队友较劲，不输才怪。

不能说喇叭箱里哪只喇叭像猪一样，就看这些喇叭和分频器，都有线圈和电容之类的元件，工作时都会产生阻抗和容抗，并且它们都工作在不同频段，复杂的阻抗和容抗交错变化会产生可想而知的相互干扰和制约，结果就形成了电声学上说的“互调失真”。

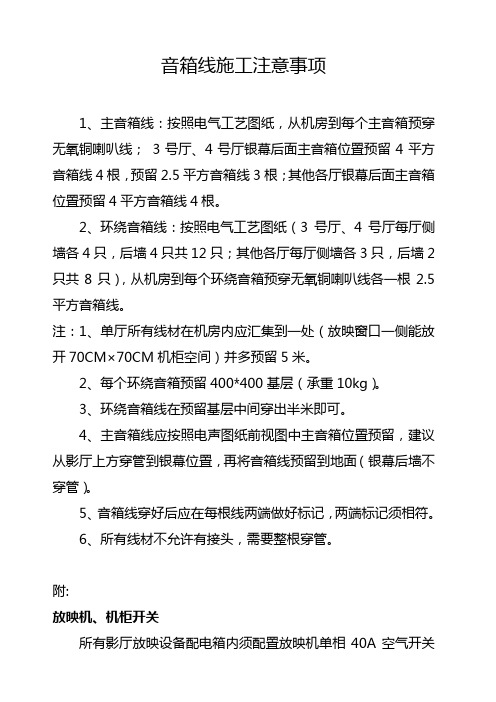

音箱线施工注意事项1、主音箱线：按照电气工艺图纸，从机房到每个主音箱预穿无氧铜喇叭线； 3号厅、4号厅银幕后面主音箱位置预留4平方音箱线4根，预留2.5平方音箱线3根；其他各厅银幕后面主音箱位置预留4平方音箱线4根。

2、环绕音箱线：按照电气工艺图纸（3号厅、4号厅每厅侧墙各4只，后墙4只共12只；其他各厅每厅侧墙各3只，后墙2只共8只），从机房到每个环绕音箱预穿无氧铜喇叭线各一根2.5平方音箱线。

注：1、单厅所有线材在机房内应汇集到一处（放映窗口一侧能放开70CM×70CM机柜空间）并多预留5米。

2、每个环绕音箱预留400*400基层（承重10kg）。

3、环绕音箱线在预留基层中间穿出半米即可。

4、主音箱线应按照电声图纸前视图中主音箱位置预留，建议从影厅上方穿管到银幕位置，再将音箱线预留到地面（银幕后墙不穿管）。

5、音箱线穿好后应在每根线两端做好标记，两端标记须相符。

6、所有线材不允许有接头，需要整根穿管。

附:放映机、机柜开关所有影厅放映设备配电箱内须配置放映机单相40A空气开关（断路器，不要漏保）、还音机柜单相40A空气开关（3号厅、4号厅配置单相60A空气开关）各一个,由配电盘单相32A空气开关引出五孔插座面板到放映窗口下方位置。

放映机风速要求各厅放映机上方应安装放映机排风机，并用直径200mm的锡箔软风管延长到放映机位置，风向由放映机到排风机再到排风管道，风速要求10-12米/秒。

其他事项：1、每个厅门口上方LED条形屏需预留网线和电源线；2、办公室位置预留网线、电话线、插座等，根据位置定相应的个数；3、大厅墙面增加的大LED显示屏预留2根网线（至办公室），2根视频线，一处电源；4、2、4厅间上夹层后区域，4、5厅间仓库均需预留插座等；5、厅内银幕后面需有插座；6、前台服务台处电脑放置位置需电源插座、网线、电话线等；。

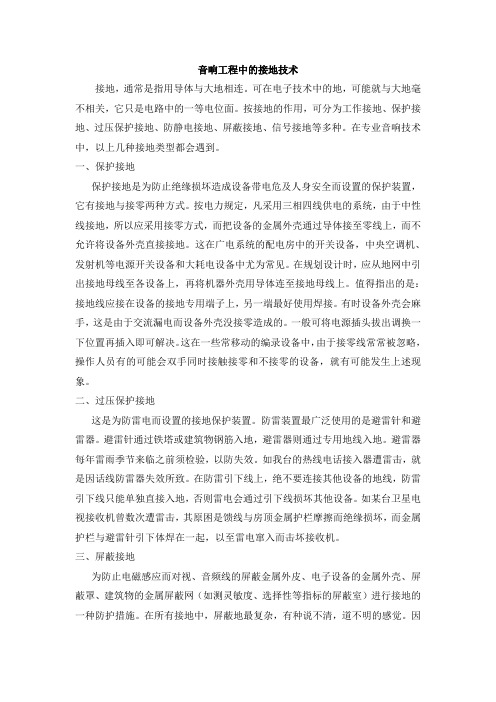

音响工程中的接地技术接地，通常是指用导体与大地相连。

可在电子技术中的地，可能就与大地毫不相关，它只是电路中的一等电位面。

按接地的作用，可分为工作接地、保护接地、过压保护接地、防静电接地、屏蔽接地、信号接地等多种。

在专业音响技术中，以上几种接地类型都会遇到。

一、保护接地保护接地是为防止绝缘损坏造成设备带电危及人身安全而设置的保护装置，它有接地与接零两种方式。

按电力规定，凡采用三相四线供电的系统，由于中性线接地，所以应采用接零方式，而把设备的金属外壳通过导体接至零线上，而不允许将设备外壳直接接地。

这在广电系统的配电房中的开关设备，中央空调机、发射机等电源开关设备和大耗电设备中尤为常见。

在规划设计时，应从地网中引出接地母线至各设备上，再将机器外壳用导体连至接地母线上。

值得指出的是：接地线应接在设备的接地专用端子上，另一端最好使用焊接。

有时设备外壳会麻手，这是由于交流漏电而设备外壳没接零造成的。

一般可将电源插头拔出调换一下位置再插入即可解决。

这在一些常移动的编录设备中，由于接零线常常被忽略，操作人员有的可能会双手同时接触接零和不接零的设备，就有可能发生上述现象。

二、过压保护接地这是为防雷电而设置的接地保护装置。

防雷装置最广泛使用的是避雷针和避雷器。

避雷针通过铁塔或建筑物钢筋入地，避雷器则通过专用地线入地。

避雷器每年雷雨季节来临之前须检验，以防失效。

如我台的热线电话接入器遭雷击，就是因话线防雷器失效所致。

在防雷引下线上，绝不要连接其他设备的地线，防雷引下线只能单独直接入地，否则雷电会通过引下线损坏其他设备。

如某台卫星电视接收机曾数次遭雷击，其原困是馈线与房顶金属护栏摩擦而绝缘损坏，而金属护栏与避雷针引下体焊在一起，以至雷电窜入而击坏接收机。

三、屏蔽接地为防止电磁感应而对视、音频线的屏蔽金属外皮、电子设备的金属外壳、屏蔽罩、建筑物的金属屏蔽网（如测灵敏度、选择性等指标的屏蔽室）进行接地的一种防护措施。

在所有接地中，屏蔽地最复杂，有种说不清，道不明的感觉。

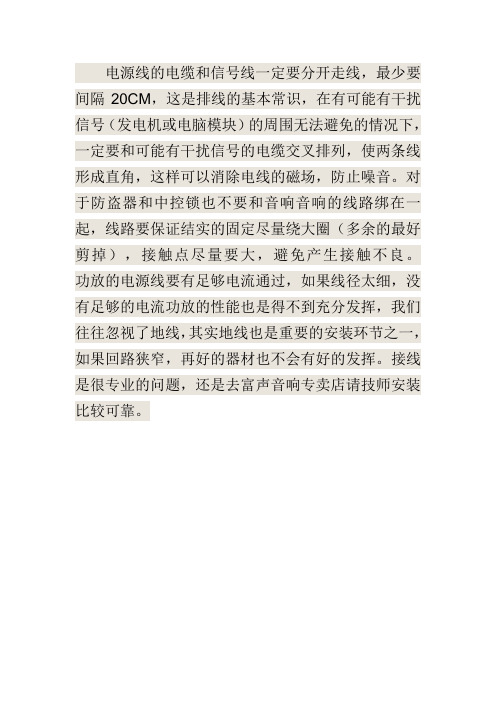

电源线的电缆和信号线一定要分开走线，最少要间隔20CM，这是排线的基本常识，在有可能有干扰信号（发电机或电脑模块）的周围无法避免的情况下，一定要和可能有干扰信号的电缆交叉排列，使两条线形成直角，这样可以消除电线的磁场，防止噪音。

对于防盗器和中控锁也不要和音响音响的线路绑在一起，线路要保证结实的固定尽量绕大圈（多余的最好剪掉），接触点尽量要大，避免产生接触不良。

功放的电源线要有足够电流通过，如果线径太细，没有足够的电流功放的性能也是得不到充分发挥，我们往往忽视了地线，其实地线也是重要的安装环节之一，如果回路狭窄，再好的器材也不会有好的发挥。

接线是很专业的问题，还是去富声音响专卖店请技师安装比较可靠。

启拓专业手拉手会议，矩阵切换厂商-全球抗干扰专家常见的音箱的布局方式及布局要点扩声系统按照扬声器分布方式的不同分为集中式、分区式（亦称半集中式）和分散式三种基本形式。

每一种形式有其特点和适用的场合。

1、集中式布局在有舞台的厅堂中，为了达到声象和视像一致性的要求，将音箱系统集中安装在舞台附近，使声波从舞台附近辐射向听（观）众。

这样，由于声音来自舞台方向，听起来就觉得十分自然。

典型的集中式系统可将音箱安放于舞台的两侧或悬挂安装于舞台上方。

安装于舞台上方的集中式系统，适合于较大的厅堂，由于只存在一个音箱群，因此不存在梳状滤波器效应，也不存在采用“后场补声”方式的分区式系统可能出现的时间差问题，因此可以得到很高的清晰度。

为了保证场区内声压的均匀，并使后排有足够的直达声以满足清晰度的要求，一般都使用指向特性好的恒定（常数）指向号筒式音箱，按距离分区域覆盖听（观）众区域（以辐射角度较大的覆盖前排，辐射角较小的则用于覆盖后排）。

将音箱系统装置予舞台两侧的方式有助于进行立体声扩音。

但在一般厅堂中，由于观众席上存在梳状滤波器效应，立体声音响效果好的区域并不大（因此即使采用舞台两侧放置音箱的厅堂，往往也不采用立体声方式扩声）。

上述音箱安放方式的一个显著缺点是前排，尤其是前排中间的位置声音不好。

集中方式有时也将音响系统放成环形。

例如体育馆等在开演唱会或举行大型文艺演出时，将音箱排列成环状，放在场内或悬挂起来向周围的观众辐射。

而Disco厅则往往将排列成环状的音箱组向舞池辐射，造成具有包围感的声场效果。

在采用集中方式安放音箱系统时，应该特别注意不能有障碍物阻挡，否则将出现声影区。

集中式布局是在厅堂中使用一组或多组音箱系统集中安放在某一部位，以覆盖整个观众席。

(1)集中式的特点①音箱集中放置，这种方式下音响效果与自然声源的差别基本上是以上下差别为主，由于人耳对垂直方向辨别率差，不易感觉到两者的差别，因此观众感觉整个声音来自舞台方向，观众视听方向感一致，比较自然。

解决噪音的困扰，有源音箱降噪秘笈解决噪音的困扰，有源音箱降噪秘笈 文: 矿泉水在网上浏览BBS时，常见一些玩家被有源音箱的各种噪音困扰，这里就笔者在实践中总结出的一些经验与大家分享。

顾名思义，有源音箱就是音箱与放大器的组合，因此有源音箱噪音分析与一般放大器噪音与放大器近似，分析、处理时可借鉴HIFI放大器。

噪音与放大器相生相伴，是无可避免的，这里讨论降低噪音，目的是将其降低至可接受的范围，而不是、也无法将其彻底根除，换句话说，信噪比只能尽量提高，但不能无限大。

有源音箱的噪音按来源可粗略分为电磁干扰、地线干扰、机械噪声与热噪声几类，下面来从噪音产生根源与机理方面简要分析一下，并提出一些经实践检验行之有效的解决方案，以期能对初学者能所帮助。

一、电磁干扰电磁干扰主要来源是电源变压器和空间杂散电磁波。

有源音箱除极少数特殊产品外，多数是由市电提供电源，因此必然要使用电源变压器。

电源变压器工作过程是一个“电—磁—电”的转换过程，在电磁转换过程中必然会产生磁泄露，变压器泄磁被放大电路拾取放大，最终表现为由扬声器发出的交流声。

电源变压器常见规格有EI型、环型和R型，无论是从音质角度还是从电磁泄露角度来看，这三种变压器各有优缺点，不能简单判定优劣。

EI型变压器是最常见、应用最广的变压器，磁泄露主要来源E与I型铁心之间的气隙以及线圈自身辐射。

EI型变压器磁泄露是有方向性，如下图所示，X、Y、Z轴三个方向上，线圈轴心Y轴方向干扰最强，Z轴方向最弱，X轴方向的辐射介于Y、Z之间，因此实际使用时尽量不要使Y轴与电路板平行。

环型变压器由于不存在气隙、线圈均匀卷绕铁芯，理论上漏磁很小，也不存在线圈辐射。

但环型变压器由于无气隙存在，抗饱和能力差，在市电存在直流成分时容易产生饱和，产生很强的磁泄露。

国内不少地区市电波形畸变严重，因此许多用家使用环型变压器感觉并不比EI型变压器好，甚至更差。

所谓环型变压器绝无泄露，或是因媒介误导，或是因厂商出于商业宣传需要而杜撰，环型变压器磁泄露极低的说法只是在市电波型为严格的正弦波时才成立。

报告厅音响工程布线方案一、报告厅音响工程背景报告厅作为一个重要的活动场所，不仅用于学术报告、讲座等各种会议活动，还可能承办小型的演出和表演活动。

因此，报告厅的音响系统需求较为复杂，具有一定的多功能性和灵活性。

音响系统一般包括主音响、副音响、前置音响和监控音响等几个部分，每一个部分都需要考虑合理的布线。

二、音响工程需求分析1.声音质量：对报告厅来说，音响系统的声音质量是最基本的需求。

音响系统需要能够保证清晰、稳定的声音输出，使得听众能够清晰听到发言人的讲话内容。

2.灵活性：报告厅的音响系统需要具有一定的灵活性，能够适应不同类型的活动。

比如，在学术报告会议上，可能需要强调音响系统的清晰度和稳定性；而在小型演出活动上，可能需要音响系统具有一定的音乐表现力。

3.稳定性：报告厅的音响系统需要具有很高的稳定性，能够长时间稳定运行，不出现漏电、杂音等问题。

三、音响工程布线方案设计原则1.合理规划布线路线：布线方案设计前，需要对报告厅的整体结构和布局进行详细的调查和分析，以确保音响设备的布线能够尽可能简洁、直观、精确地布置。

2.分布式布线：为了提高音响系统的稳定性和可靠性，布线方案应该采用分布式布线的原则，避免设备之间的相互干扰。

3.预留冗余空间：布线方案设计时需要预留一定的冗余空间，以备将来可能的设备更换或扩容需求。

四、音响工程布线方案具体实施步骤1. 确定布线路径：首先需要确定主要的布线路径，包括主音响到前置音响、主音响到监控音响、副音响到前置音响等主要布线线路。

2. 设计布线图：针对不同的布线路径，需要分别设计详细的布线图。

布线图应该包括信号源、设备接口、布线线路、接头等详细信息，以确保布线的准确性和稳定性。

3. 安装布线设备：根据布线图的设计，进行实际的设备布线安装工作。

在布线过程中，需要特别注意信号源与接头的连接质量，以及布线的整体美观性。

4. 调试音响设备：在布线工作完成后，需要对音响系统进行调试和测试，以确保设备正常工作，声音质量良好，不出现杂音和失真等问题。

怎么正确布置家庭影院音响，以下5点要注意！家庭影院案例分享随着人们物质生活水平的提高，大众对家庭影音娱乐的需求也与日俱增，对家庭影院音响系统的听感提出了更高的要求。

不少人也因此走入了误区，想着把更多的心思，更多的金钱花在买音响上面，而忽视家庭影院音响的摆放方式和技巧。

小编就这个话题跟大家聊聊！1、音响与聆听者之间的关系想要“靓声”，聆听位置(俗称“皇帝位”)与音响之间的距离应比两个音箱之间的距离大一些，在这个距离，乐器有结像力，声音最好。

那么，问题来了，两个音箱之间的距离应该多远?这里面有妥协存在，需要你自己去“定位”。

聆听位置摆得好时，中间音像最佳，又有宽阔音场，此时你移前移后地试听，多数会找到一个听到靓"定位"的位置，试音时可用一些中间定位明确的录音作为准则。

音响与“皇帝位”还涉及到房间因素，你可以将音响拉得很近，人离音响很近来聆听，也可将音响拉得很开，人也离得很远来聆听。

2、音响越近墙壁，低音越多墙壁对音响的整体音色平衡度有很大影响，音响靠近墙壁会加强低音，令音乐更具份量感。

音响靠近任何一面墙壁(地下、后墙、侧墙)都会加强低频份量，音响越是接近墙角位，你听到的低音越多。

音响摆位与墙壁之间的关系也影响到频率的峰值点，摆位摆得好，不但可令音响的频率自然伸展，而且可以避免蹭出现谷峰。

摆位不佳的话，低频会有渲染。

有些音响的设计就是要靠近墙壁才取得自然的音色平衡度，否则声音便会偏薄;而有些音响则要求离墙一定距离，否则声音变得又厚又重。

因此，选购音响之初要根据你的实际情况和习惯有所抉择。

3、取得最佳的谐振模式房间谐振模式取决于房间的尺寸及发音点的位置，只要将音响与聆听位置达到最佳，低音听起来就很圆顺。

一般来说，要取得最佳的低频响应，音响与后墙之间的距离应为房间长度的三分之一，如果不可行，就可以试试房间长度的五分一，这两个位置都能引发驻波，帮助音响与房间结合。

聆听位置最好在房间长度三分之二处。

扬声器的布置方法和注意事项文章来源；网络发表时间：2011-12-21 10:07:56布置扬声器的布置方法主要有以下几种：1、集中式布置：音箱集中布置在舞台两侧。

优点：方便实用、连接简单、用线少、声向定位准、扩声自然。

缺点：容易引发啸叫、话筒音量开不大。

应用场所：室内文艺演出、小型歌舞厅、俱乐部、多功能厅。

2、分散式布置：采用分散式的方式将若干吸顶音箱安装在天花板上，或将若干音箱安装在墙壁、座椅背后等方式分散布置。

注意!音箱应选用指向性尖锐些的，并应限制它的分布范围。

使用吸顶音箱时希望天花板低些为好。

优点：提高直达声比率、声压分布均匀、不易引发啸叫。

缺点：声向感差。

应用场所：语音重放、厅堂扩声、广场扩声、操场扩声、多功能厅语言扩声。

3、集中～分散式布置：以集中式为主，分散式为辅的方式布置。

音乐、影院等需要声向准确的声音用集中式放音，语言扩声由分散式放音。

优点：集集中式与分散式的优点于一身。

缺点：系统复杂、造价高。

应用场所：适用于所有场合。

4、线性阵列：线性阵列音箱是为室外大型演出而设计的，最近有一种小型产品适用于室内。

它的特点是指向性尖锐，每只音箱垂直辐射角度只有10～30度且音箱角度可精确调整，每倍距程衰减小到3dB。

它适用于要求较高的大型会议多功能厅。

5、注意事项：当两只音箱距离大于等于17米时，也就是声音到达人耳的时间差大于50ms，系统中必须加入“延时器”。

否则将产生混响感，声音听不清。

布置扬声器时应注意以下几点(1)直射式全频音箱尽量避免界面反射。

(2)布置音箱时，应使听音区域直接获得声音的直达声。

在一般情况下，音箱吊挂是房间获得直达声的最好方法，要调整好倾斜的角度，避免影响高音听音效果。

音箱的水平线位置应为其高音扬声器轴与听者耳朵的水平高度相一致，(3)音箱摆放与房间中心轴线要对称。

室内声环境的要求是，建筑的对称必须与室内声学对称相一致，音箱应摆放在房间中心轴线对称的位置上。

只有实现建筑对称与声学对称的一致，才能为室内提供一个理想、和谐与对称的声场。
