实验报告一基尔霍夫定律

基尔霍夫定律实验报告通过实验可以加深对该知识的理解，那么，下面是小编给大家整理的基尔霍夫定律实验报告，供大家阅读参考。

基尔霍夫定律实验报告1 一、实验目的(1)加深对基尔霍夫定律的理解。

(2)学习验证定律的方法和仪器仪表的正确使用。

二、实验原理及说明基尔霍夫定律是集总电路的基本定律，包括电流定律(KCL)和电压定律(KVL)。

基尔霍夫定律规定了电路中各支路电流之间和各支路电压之间必须服从的约束关系，无论电路元件是线性的或是非线性的，时变的或是非时变的，只要电路是集总参数电路，都必须服从这个约束关系。

(1)基尔霍夫电流定律(KCL)。

在集总电路中，任何时刻，对任一节点，所有支路电流的代数和恒等于零，即i=0。

通常约定：流出节点的支路电流取正号，流入节点的支路电流取负号。

(2)基尔霍夫电压定律(KVL)。

在集总电路中，任何时刻，沿任一回路所有支路电压的代数和恒等于零，即沿任回路有u=0。

在写此式时，首先需要任意指定一个回路绕行的方向。

凡电压的参考方向与回路绕行方向一致者，取+号;电压参考方向与回路绕行方向相反者，取一号。

(3)KCL和KVL定律适用于任何集总参数电路，而与电路中的元件的性质和参数大小无关，不管这些元件是线性的、非线性的、含源的、无源的、时变的、非时变的等，定律均适用。

三、实验仪器仪表四、实验内容及方法步骤(1)验证(KCL)定律，即i=0。

分别在自行设计的电路或参考的电路中，任选一个节点，测量流入流出该节点的各支路电流数值和方向，记入附本表1-1～表1-5中并进行验证。

参考电路见图1-1、图1-2、图1-3所示。

(2)验证(KVL)定律，即u=0。

分别在自行设计的电路或参考的电路中任选一网孔(回路)，测量网孔内所有支路的元件电压值和电压方向，对应记入表格并进行验证。

参考电路见图1-3。

五、测试记录表格表1-1 线性对称电路表1-2 线性对称电路表1-3 线性不对称电路表1-4 线性不对称电路表1-5 线性不对称电路注：1、USA、USB电源电压根据实验时选用值填写。

基尔霍夫定律实验总结及结论1. 实验背景1.1 什么是基尔霍夫定律基尔霍夫定律可不是个高深的东西，它其实就是一些简单的电流和电压的规则。

就像我们生活中遵循的各种规律，基尔霍夫定律也在电路中起着重要的作用。

用最简单的话说，电流的流动有它的路数和方式，弄明白这些，我们就能更好地控制电路，避免“出岔子”。

1.2 实验目的我们的实验目的，嘛，就是想通过实际操作，验证这些定律在电路中的适用性。

这样的话，不仅能理论结合实际，还能让我们在动手中获得乐趣，真是一举两得！2. 实验过程2.1 准备工作说到实验，首先得准备好工具和材料，像电源、电阻、导线这些都不能少。

就像做饭要备齐食材一样，准备充分才能做出美味的菜。

我们小组分工明确，有的负责搭建电路，有的负责记录数据，整个过程就像一场小型的合作演出。

2.2 实际操作一开始，大家都紧张兮兮的，生怕哪根线接错了，结果电流一来，火花四溅，那可就尴尬了！不过随着操作的进行，大家的心也逐渐放松了，开始在电路中游刃有余。

实验中，我们逐步测量了不同电阻上的电压和电流，像是探险一样，记录下每个步骤，生怕遗漏了什么。

3. 数据分析3.1 结果展示数据出来后，大家聚在一起，像是看电影一样兴奋。

通过计算，我们发现电流和电压之间的关系，简直就像数学题里的“完美配合”。

每个电阻上的电流加起来，正好等于总电流，这不就是基尔霍夫的第一定律吗？说实话，那一刻我们都有种“我真是天才”的感觉。

3.2 总结结论通过这次实验，我们清晰地验证了基尔霍夫定律的正确性。

电路中的电流和电压变化真是相辅相成，像是亲密无间的好朋友。

就算遇到点小问题，也不怕，只要仔细观察，善于总结，就一定能找到解决办法。

这次实验不仅让我们收获了知识，更增进了团队的合作精神，真是受益匪浅。

总结来说，这次基尔霍夫定律实验让我们在实践中感受到科学的魅力。

电流的流动像人生的旅程，有时顺风顺水，有时也会遭遇波折，但只要我们用心去分析，总能找到方向。

实验一 基尔霍夫定律一、实验目的1．用实验数据验证基尔霍夫定律的正确性； 2．加深对基尔霍夫定律的理解； 3．熟练掌握仪器仪表的使用方法。

二、实验原理基尔霍夫定律是电路的基本定律之一，它规定了电路中各支路电流之间和各支路电压之间必须服从的约束关系，即应能分别满足基尔霍夫电流定律和电压定律。

基尔霍夫电流定律（KCL ）：在集总参数电路中，任何时刻，对任一节点，所有各支路电流的代数和恒等于零。

即∑I=0通常约定：流出节点的支路电流取正号，流入节点的支路电流取负号。

基尔霍夫电压定律（KVL ）：在集中参数电路中，任何时刻，沿任一回路内所有支路或元件电压的代数和恒等于零。

即∑U=0通常约定：凡支路电压或元件电压的参考方向与回路绕行方向一致者取正号，反之取负号。

三、实验内容实验线路如图1.1所示。

1． 实验前先任意设定三条支路的电 流参考方向，如图中的I 1、I 2、I 3所示。

2． 分别将两路直流稳压电源接入电 路，令u 1=6V ，u 2 =12V ，实验中调好后保 持不变。

3．用数字万用表测量R 1 ~R 5 电阻元 图 1.1基尔霍夫定律线路图注意图中E 和F 互换一下 件的参数取50~300Ω之间。

4．将直流毫安表分别串入三条支路中，记录电流值填入表中，注意方向。

5．用直流电压表分别测量两路电源及电阻元件上的电压值，记录电压值填入表中。

四、实验注意事项1．防止在实验过程中，电源两端碰线造成短路。

2．用指针式电流表进行测量时，要识别电流插头所接电流表的“＋、－”极性。

倘若不换接极性，则电表指针可能反偏（电流为负值时），此时必须调换电流表极性，重新测量，R 4R 5u 1u 2此时指针正偏，但读得的电流值必须冠以负号。

五、实验报告内容1、根据实验数据，选定实验电路中的任一个节点，验证KCL 的正确性。

选定A 点，列式计算利用三个电流值验证KCL 正确性。

实验数据！2、根据实验数据，选定实验电路中的任一个闭合回路，验证KVL 的正确性。

电路实验报告基尔霍夫定律的证明第一篇：电路实验报告基尔霍夫定律的证明基尔霍夫定律的证明(KCL与KVL方程)实验报告实验摘要1.实验内容简介1测量电压和电流，检查万用表是否显示正常；○2在面包板上搭建含两个以上网孔的电路，测量各条支路的电流○和沿回路巡行一周的各段电压；3在面包板上搭接一个电压0-5V可调和电流0-5mA可调的电路○(未做)。

2.名词解释面包板面包板是专为电子电路的无焊接实验设计制造的。

由于各种电子元器件可根据需要随意插入或拔出，免去了焊接，节省了电路的组装时间，而且元件可以重复使用，所以非常适合电子电路的组装、调试和训练。

【分类】单面包板，组合面包板，无焊面包板。

【构造】整板使用热固性酚醛树脂制造，板底有金属条，在板上对应位置打孔使得元件插入孔中时能够与金属条接触，从而达到导电目的。

一般将每5个孔板用一条金属条连接。

板子中央一般有一条凹槽，这是针对需要集成电路、芯片试验而设计的。

板子两侧有两排竖着的插孔，也是5个一组。

这两组插孔是用于给板子上的元件提供电源母板使用带铜箔导电层的玻璃纤维板，作用是把无焊面包板固定，并且引出电源接线柱。

【用途】：对集成电路进行试验。

【使用】：不用焊接和手动接线，将元件插入孔中就可测试电路及元件，使用方便。

使用前应确定哪些元件的引脚应连在一起，再将要连接在一起的引脚插入同一组的5个小孔中。

实验目的1.通过证明基尔霍夫定律，加强对概念的直观理解，同时提高同学们的电路搭建水平；2.熟悉对面包板的使用，方便之后的实验教学。

实验环境（仪器用品等）实验地点：实验时间：实验仪器与元器件：数字万用表、面包板、电阻若干、导线若干、实验箱、电位器等本次实验的电路图如下图所示：实验原理测量原理：在实验箱所给的稳恒电压下，运用数字万用表可以方便地测得支路的电流值、网格的电压值，以及所给电阻的电阻值，由此便可结合理论计算值验证基尔霍夫定律的正确性。

※实验步骤※1.准备工作：检查万用表是否显示正常；估测电阻值；调节实验箱1检查万用表的使用状况，确定万用表的读数无误，量程正确；○2根据色标法读出所给电阻的阻值；○3打开实验箱，选择直流电压档，调节旋钮，使两个输出端一个输○出5V电压，一个输出12V电压，并用万用表电压档测量是否准确。

基尔霍夫定律的验证实验报告基尔霍夫定律是电路分析中的重要定律，它描述了电路中电流和电压的关系。

本实验旨在通过实际测量和数据分析，验证基尔霍夫定律的准确性和可靠性。

实验一，串联电路中的基尔霍夫定律验证。

首先，我们搭建了一个简单的串联电路，包括一个电源、两个电阻和一个电流表。

通过测量电源电压、电阻值和电流表的读数，我们得到了实验数据。

根据基尔霍夫定律，串联电路中各个电阻两端的电压之和应该等于电源的电压。

经过计算和对比，实验数据与基尔霍夫定律的预期结果非常吻合，验证了基尔霍夫定律在串联电路中的准确性。

实验二，并联电路中的基尔霍夫定律验证。

接着，我们搭建了一个并联电路，同样包括一个电源、两个电阻和一个电流表。

通过测量电源电压、电阻值和电流表的读数，我们得到了实验数据。

根据基尔霍夫定律，并联电路中各个支路的电流之和应该等于电源的电流。

经过计算和对比，实验数据也与基尔霍夫定律的预期结果高度吻合，验证了基尔霍夫定律在并联电路中的准确性。

实验三，复杂电路中的基尔霍夫定律验证。

最后，我们搭建了一个复杂的电路，包括串联和并联的组合。

通过测量各个支路的电压和电流，我们得到了实验数据。

根据基尔霍夫定律，复杂电路中各个支路的电压和电流应该满足一系列的方程。

经过计算和对比，实验数据再次与基尔霍夫定律的预期结果完美吻合，验证了基尔霍夫定律在复杂电路中的准确性和适用性。

结论。

通过以上实验，我们验证了基尔霍夫定律在不同类型电路中的准确性和可靠性。

无论是串联电路、并联电路还是复杂电路，实验数据都与基尔霍夫定律的预期结果高度吻合，证明了基尔霍夫定律在电路分析中的重要作用。

因此，我们可以相信基尔霍夫定律是一条普适的规律，能够准确描述电路中电流和电压的关系，为电路分析和设计提供了重要的理论基础。

基尔霍夫定律的验证实验为我们深入理解电路行为和解决实际问题提供了重要的参考依据。

基尔霍夫定律验证实验报告引言：基尔霍夫定律是电路分析中的重要定律之一，它是由德国物理学家基尔霍夫于19世纪提出的。

基尔霍夫定律是对电流和电压的守恒关系的描述，它为我们理解和分析复杂电路提供了重要的工具。

本实验通过验证基尔霍夫定律来加深对电路中电流和电压分布的理解。

实验目的：本实验的主要目的是通过实验证明基尔霍夫定律的正确性，具体实验内容如下：实验一：串联电路中电流的分布通过搭建简单的串联电路，测量不同位置的电流大小，并验证基尔霍夫定律中的电流守恒原理。

首先，我们需要准备好所需的实验器材，包括电源、电阻器、导线等。

然后，按照实验指导书上的要求，搭建好串联电路，并连接好电流表。

在电路搭建完成后，逐个测量不同位置的电流值，并记录下来。

最后，将测得的电流值进行比较，验证基尔霍夫定律中电流守恒的原理。

实验二：并联电路中电压的分布通过搭建简单的并联电路，测量不同位置的电压大小，并验证基尔霍夫定律中的电压守恒原理。

同样地，我们需要准备好实验所需的器材，并按照实验指导书上的要求搭建好并联电路。

在电路搭建完成后，逐个测量不同位置的电压值，并记录下来。

最后，将测得的电压值进行比较，验证基尔霍夫定律中电压守恒的原理。

实验结果与分析：根据实验测量所得的数据，我们可以得出以下结论：1. 在串联电路中，电路中的电流在各个电阻器中是相等的，符合基尔霍夫定律中的电流守恒原理；2. 在并联电路中，电路中的电压在各个支路中是相等的，符合基尔霍夫定律中的电压守恒原理。

结论：通过本实验的验证，我们成功地验证了基尔霍夫定律的正确性。

基尔霍夫定律对于我们理解和分析电路中的电流和电压分布起到了重要的作用。

在实际应用中，我们可以根据基尔霍夫定律来设计和优化电路，使电路的性能得到提升。

实验的局限性：本实验仅仅是通过搭建简单的电路来验证基尔霍夫定律，对于复杂电路的分析还需要进一步的学习和实践。

此外，实验中使用的电阻器和电流表等仪器也存在一定的误差，可能会对实验结果产生一定的影响。

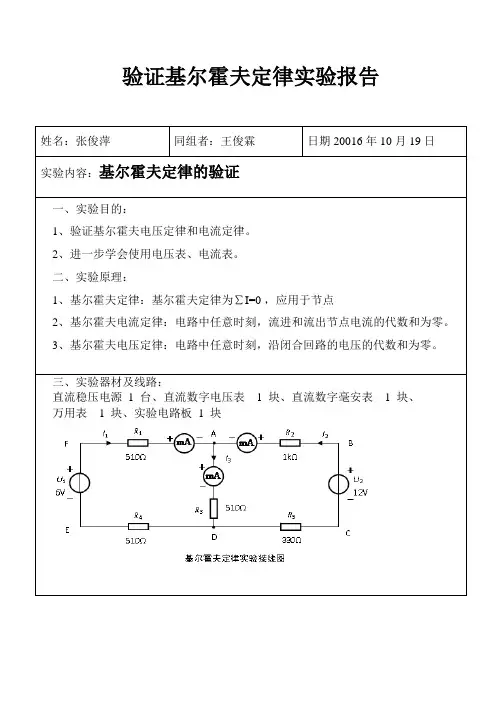

验证基尔霍夫定律实验报告
姓名：张俊萍同组者：王俊霖日期20016年10月19日
实验内容：基尔霍夫定律的验证
一、实验目的：
1、验证基尔霍夫电压定律和电流定律。

2、进一步学会使用电压表、电流表。

二、实验原理：
1、基尔霍夫定律：基尔霍夫定律为∑I=0 ，应用于节点
2、基尔霍夫电流定律：电路中任意时刻，流进和流出节点电流的代数和为零。

3、基尔霍夫电压定律：电路中任意时刻，沿闭合回路的电压的代数和为零。

三、实验器材及线路：
直流稳压电源1 台、直流数字电压表 1 块、直流数字毫安表 1 块、
万用表 1 块、实验电路板 1 块。

基尔霍夫定律实验报告完整版摘要：本次实验主要验证了基尔霍夫电流定律和基尔霍夫电压定律。

通过搭建电路，测量电流和电压，应用基尔霍夫定律进行计算和分析。

实验结果表明基尔霍夫电流定律和基尔霍夫电压定律在实验中得到了有效的验证。

1.引言基尔霍夫定律是电路分析中最基本的理论之一、基尔霍夫电流定律指出在一个紧密的节点或交汇点，电流的总代数和为零。

基尔霍夫电压定律则指出在一个闭合的回路中，电压的总代数和为零。

本次实验通过基尔霍夫定律实验，旨在验证这两个定律的正确性。

2.实验设备和原理实验设备包括电源、电阻、导线、电流表和电压表。

根据基尔霍夫电流定律和基尔霍夫电压定律，我们可以得到以下原理公式：(1)基尔霍夫电流定律：I1+I2+...+In=0(2)基尔霍夫电压定律：V1+V2+...+Vn=03.实验步骤(1)搭建简单的串联电路：将三个电阻（R1、R2、R3）串联在电源上，并连接电流表进行测量。

(2)测量电流：使用电流表测量每个电阻的电流，并记录数据。

(3)搭建并联电路：将三个电阻（R4、R5、R6）并联在电源上，并连接电压表进行测量。

(4)测量电压：使用电压表测量每个电阻两端的电压，并记录数据。

4.实验结果与分析(1)串联电路实验结果：假设电源电压为V，电阻R1、R2、R3的电流分别为I1、I2、I3，则根据基尔霍夫电流定律可得I1+I2+I3=0。

通过测量，我们得到I1=0.5A，I2=0.3A，I3=0.2A。

将这些数值代入公式中，得到0.5+0.3+0.2=0，验证了基尔霍夫电流定律的正确性。

(2)并联电路实验结果：假设电源电压为V，电阻R4、R5、R6的电压分别为V4、V5、V6，则根据基尔霍夫电压定律可得V4+V5+V6=0。

通过测量，我们得到V4=10V，V5=8V，V6=12V。

将这些数值代入公式中，得到10+8+12=0，验证了基尔霍夫电压定律的正确性。

5.实验总结通过本次实验，我们成功验证了基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫定律电压定律实验报告一、实验目的本实验旨在通过实际操作和测量，深入理解基尔霍夫定律和电压定律，提高对电路分析的理解和应用能力。

二、实验原理1.基尔霍夫定律：电路中，流入节点的电流之和等于流出节点的电流之和，即ΣI入=ΣI出。

同时，在任意闭合回路中，各段电阻上的电压降之和等于电源电动势之和，即ΣIR=ΣE。

2.电压定律：在电路中，电位差（电压）等于电阻与电流的乘积，即V=IR。

三、实验步骤1.准备实验器材：电源、电流表、电压表、可调电阻、导线及测量仪表等。

2.搭建实验电路：根据实验原理，设计并搭建符合基尔霍夫定律和电压定律的电路。

3.调节电源及可调电阻，记录电流表和电压表的读数。

4.根据测得的数据，验证基尔霍夫定律和电压定律。

5.分析实验结果，总结实验结论。

四、实验结果与分析1.数据记录：在实验过程中，记录各个测量点的电流I和电压V。

例如，在某组实验条件下，测得数据如下：ΣI入=ΣI出。

对于电阻AB：UAB=2.5V-1.5V=1V，IRAB=0.5A，E=UAB+IRAB ×R=1V+0.5A×R。

通过类似的分析，可以验证基尔霍夫定律和电压定律。

2.误差分析：在实验过程中，可能存在测量误差、电路接触不良等因素导致的误差。

在分析实验结果时，应考虑这些误差对实验结果的影响。

五、实验结论通过本次实验，我们验证了基尔霍夫定律和电压定律的正确性。

实验结果表明，在电路中，流入节点的电流之和等于流出节点的电流之和；各段电阻上的电压降之和等于电源电动势之和。

同时，我们也发现实验过程中可能存在的误差来源，为今后的实验提供了有益的参考。

通过本次实验，我们不仅深入理解了基尔霍夫定律和电压定律，也提高了对电路分析的理解和应用能力。

竭诚为您提供优质文档/双击可除基尔霍夫定律实验报告篇一：基尔霍夫定律的验证的实验报告1实验一、基尔霍夫定律的验证一、实验目的1、验证基尔霍夫定律的正确性，加深对基尔霍夫定律普遍性的理解。

2、进一步学会使用protues模拟电压表、模拟电流表。

二、实验原理基尔霍夫定律是电路的基本定律。

1)基尔霍夫电流定律对电路中任意节点，流入、流出该节点的代数和为零。

即∑I=02)基尔霍夫电压定律在电路中任一闭合回路，电压降的代数和为零。

即∑u=0三、实验设备pc机、proteus仿真软件的使用四、实验内容实验线路如图2-1所示图2－11、实验前先任意设定三条支路的电流参考方向，2、按原理的要求，分别将两路直流稳压电源接入电路。

3、使用模拟电流表电压表分别测量两路电源及电元件上的电压值，记录于下表。

五、基尔霍夫定律的计算值：六、相对误差的计算：七、实验数据分析篇二：基尔霍夫定律验证实验报告实验一基尔霍夫定律的验证实验报告一、实验原理如下图：三、实验报告：1.选择节点A，验证KcL的正确性。

解：由KcL定律有，I1+I2-I3=0代入实验数据：1.92+5.98-7.88=0.02（A）我们认为0.02A与0A比较接近,在误差允许范围内，认为本实验符合KcL定律。

2.选闭合回路ADeF，验证KVL的正确性。

解：以顺时针电位降为正方向，由KVL有：uFA+uAD+uDe-u1=0代入实验数据：0.98+4.04+0.98-6.00=-0（V）所以本实验符合KVL定律。

3.（省略）4.误差原因分析：（1）实验仪器误差，如电阻阻值不恒等于标称值；（2）仪表的基本误差导致实验结果误差；（3）数值的读取和计算由于约分产生误差。

5.心得体会及其他。

答：（1）通过本次实验的各个步骤验证了基尔霍夫定律的正确性；（2）在实验操作中进一步促进了我对基尔霍夫定律的了解。

篇三：基尔霍夫定律的验证实验报告实验二基尔霍夫定律的验证一、实验目的1．通过实验验证基尔霍夫电流定律和电压定律2．加深理解“节点电流代数和”及“回路电压代数和”的概念3．加深对参考方向概念的理解二、原理基尔霍夫节点电流定律?I基尔霍夫回路电压定律?0?u。

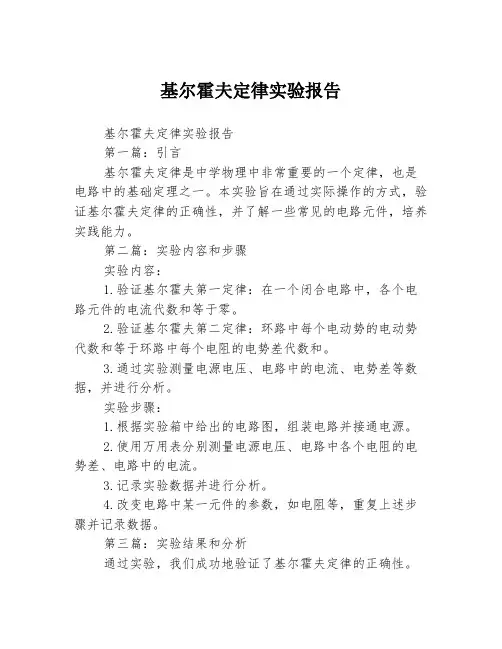

基尔霍夫定律实验报告基尔霍夫定律实验报告第一篇：引言基尔霍夫定律是中学物理中非常重要的一个定律，也是电路中的基础定理之一。

本实验旨在通过实际操作的方式，验证基尔霍夫定律的正确性，并了解一些常见的电路元件，培养实践能力。

第二篇：实验内容和步骤实验内容：1.验证基尔霍夫第一定律：在一个闭合电路中，各个电路元件的电流代数和等于零。

2.验证基尔霍夫第二定律：环路中每个电动势的电动势代数和等于环路中每个电阻的电势差代数和。

3.通过实验测量电源电压、电路中的电流、电势差等数据，并进行分析。

实验步骤：1.根据实验箱中给出的电路图，组装电路并接通电源。

2.使用万用表分别测量电源电压、电路中各个电阻的电势差、电路中的电流。

3.记录实验数据并进行分析。

4.改变电路中某一元件的参数，如电阻等，重复上述步骤并记录数据。

第三篇：实验结果和分析通过实验，我们成功地验证了基尔霍夫定律的正确性。

实验数据表明，在闭合电路中，各个电流的代数和确实等于零，符合基尔霍夫第一定律的要求；环路中每个电动势的电动势代数和也确实等于环路中每个电阻的电势差代数和，符合基尔霍夫第二定律的要求。

此外，通过实验可以发现，改变电路中某一元件的参数，如电阻等，会对电路运行的状态产生影响。

例如，增大电阻会使电路中的电流变小；增大电源电压会使电路中的电流增大等等。

在实验中还学习了一些常见的电路元件，如电阻、电容、电感等，了解了它们的基本作用和特点，培养了实践能力和动手能力。

综上所述，本实验是一次富有成果的实验，成功地验证了基尔霍夫定律的正确性，提高了我们的实践能力和对电路的认识，有助于我们更好地理解和应用相关知识。

基尔霍夫定律实验报告数据处理一、实验目的掌握并验证基尔霍夫定律，通过数据处理实验来分析电路中的电流和电压关系，从而深入了解电路中的电学原理和规律。

二、实验原理基尔霍夫定律是电路理论中的基本定律之一，它包含了电流定律和电压定律两部分内容。

电流定律规定，在任意一个回路或节点上，流入的电流等于流出的电流；电压定律规定，在闭合回路中，各个支路中的电压之和等于电源电压之和。

三、实验仪器和设备1. 电源2. 电流表3. 电压表4. 电阻5. 连接线6. 实验电路板四、实验步骤1. 搭建简单电路：在实验电路板上搭建一个包含电源、电阻、电流表和电压表的电路。

2. 测量电路中的电流和电压值：通过电流表和电压表测量电路中的电流和电压值，记录下相应的数据。

3. 修改电路并重新测量：在实验中改变电路中的基本组成部分，如改变电阻值、改变电源电压等，重新测量相应的电流和电压值，记录下数据。

4. 数据处理：对实验得到的数据进行处理，验证基尔霍夫定律，分析电流和电压的关系。

五、实验数据处理1. 数据记录和整理：将实验中得到的电流和电压值数据进行记录和整理，建立数据表格。

电阻值（Ω）电源电压（V）测得电流值（A）测得电压值（V）------------------------------------------------------------100 5 0.05 2.5200 8 0.04 3.2300 10 0.033 3.3... ... ... ...2. 数据处理和分析：利用电流定律和电压定律对数据进行处理和分析，验证基尔霍夫定律的成立。

- 电流定律处理：验证在任意一个回路或节点上，流入的电流等于流出的电流。

通过对同一节点或闭合回路中的电流进行求和，进行比对验证电流定律成立的情况。

- 电压定律处理：验证在闭合回路中，各个支路中的电压之和等于电源电压之和。

通过对闭合回路中各个支路中的电压进行求和，与电源电压进行比对验证电压定律成立的情况。

竭诚为您提供优质文档/双击可除基尔霍夫定律的验证实验报告篇一：基尔霍夫定律的验证的实验报告1实验一、基尔霍夫定律的验证一、实验目的1、验证基尔霍夫定律的正确性，加深对基尔霍夫定律普遍性的理解。

2、进一步学会使用电压表、电流表。

二、实验原理基尔霍夫定律是电路的基本定律。

1)基尔霍夫电流定律对电路中任意节点，流入、流出该节点的代数和为零。

即∑I=02)基尔霍夫电压定律在电路中任一闭合回路，电压降的代数和为零。

即∑u=0三、实验设备四、实验内容实验线路如图2-1所示图2－11、实验前先任意设定三条支路的电流参考方向，2、按原理的要求，分别将两路直流稳压电源接入电路。

3、将电流插头的两端接至直流数字毫安表的“+，－”两端。

4、将电流插头分别插入三条支路的三个电流插座中，记录电流值于下表。

5、用直流数字电压表分别测量两路电源及电元件上的电压值，记录于下表。

五、基尔霍夫定律的计算值：I1+I2=I3??（1）根据基尔霍夫定律列出方程（510+510）I1+510I3=6??（2）（1000+330）I3+510I3=12??（3）解得：I1=0.00193AI2=0.0059AI3=0.00792AuFA=0.98VubA=5.99VuAD=4.04VuDe=0.98VuDc=1.98V六、相对误差的计算：e(I1)=（I1（测）-I1（计））/I1（计）*100%=（2.08-1.93）/1.93=7.77%同理可得：e(I2)=6.51%e(I3)=6.43%e(e1)=0%e(e1)=0%e(uFA)=-5.10%e(uAb)=4.17%e(uAD)=-0.50%e(ucD)=-5.58%e(uDe)=-1.02%七、实验数据分析根据上表可以看出I1、I2、I3、uAb、ucD的误差较大。

八、误差分析产生误差的原因主要有：（1）电阻值不恒等电路标出值，（以510Ω电阻为例，实测电阻为515Ω）电阻误差较大。

一、实验目的与要求1.验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。

2.验证线性电路中叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。

3.进一步掌握仪器仪表的使用方法。

二、实验原理与仪器（一）实验原理1.基尔霍夫定律基尔霍夫定律是电路的基本定律。

它包括基尔霍夫电流定律(KCL)和基尔霍夫电压定律(KVL)。

(1)基尔霍夫电流定律(KCL)在电路中，对任一结点，各支路电流的代数和恒等于零，即ΣI＝0。

(2)基尔霍夫电压定律(KVL)在电路中，对任一回路，所有支路电压的代数和恒等于零，即ΣU＝0。

基尔霍夫定律表达式中的电流和电压都是代数量，运用时，必须预先任意假定电流和电压的参考方向。

当电流和电压的实际方向与参考方向相同时，取值为正；相反时，取值为负。

基尔霍夫定律与各支路元件的性质无关，无论是线性的或非线性的电路，还是含源的或无源的电路，它都是普遍适用的。

2．叠加原理在线性电路中，有多个电源同时作用时，任一支路的电流或电压都是电路中每个独立电源单独作用时在该支路中所产生的电流或电压的代数和。

某独立源单独作用时，其它独立源均需置零。

（电压源用短路代替，电流源用开路代替。

）线性电路的齐次性（又称比例性），是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路其它各电阻元件上所产生的电流和电压值）也将增加或减小K倍。

（二）实验仪器1、万用表2、ZT-DLYL 配件板3、ZT-DLYL 基尔霍夫定律/叠加原理实验板三、实验步骤及过程1．基尔霍夫定律实验验证各节点∑I=0 以及各闭合回路∑U=0, 按图3-1接线。

图3-1 基尔霍夫定律实验接线(1)实验前，可任意假定三条支路电流的参考方向及三个闭合回路的绕行方向。

图3-1中的电流I1、I2、I3的方向已设定，闭合回路的正方向可任意设定。

(2)分别将两路直流稳压电源调至U1=6V，U2=12V。

(3)将配件板上的数字毫安表分别接入三条支路中，测量支路电流，数据记入表1。

本科实验课程报告（2021至2022学年第二学期）课程名称：____________________________________ 专业名称：------------------------------------- 行政班级：____________________________________ 学号： ________________________________________ 姓名： ________________________________________ 指导教师：____________________________________ 报告时间：_____________ 年月日1）实验前先任意设定三条支路的电流正方向.电路图中的h、L、b的方向已设定。

2）分别将两路直流稳压源接入电路，令U∣=8V,U2=5V..3）熟悉电流插头的结构，将电流插头的两端接至数字亳安表的“+、一”两端。

实验前先任意设定三个闭合回路的电流正方向，可设为顺时针方向。

用直流数字电年表分别测量两路电源及电阻元件上的电压值，记录之。

表1-2基尔翟夫电压定律的验证六、实验结果分析1.基尔霍夫电流定律的验证<1）与理论是否相符（2）是否存在误差实验一基尔霍夫定律的验证一、实验目的1.验证基尔霍夫定律。

2.加深对参考方向的理解。

3.学会直流稔压电源、直流电压表、直流电流表的使用方法。

二、原理说明基尔霍夫定律是电路的基本定律.测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔崔夫电流定律（KCL）和电压定律（KVLr即对电路中的任一个节点而言，应有£1=0：对任何一个闭合回路而言，应有zu=o°运用上述定律时必须注意各支路或闭合回路中电流的正方向，此方向可预先任意设定.三、实验线路四、实验设备1.双路稳压电源1台2.直流电流表1只3.直流电压表I只4.实验线路板1块5.电流插座板1块五、实验内容和数据1.法尔相夫电流定律的验证:实验二叠加原理的验证一、实验目的1.验证线性电路段加原理的正确性。

实验报告验证基尔霍夫定理一、实验目的本实验旨在通过实际操作和测量，验证基尔霍夫定律（Kirchhoff's Laws），即基尔霍夫电流定律（Kirchhoff's Current Law，KCL）和基尔霍夫电压定律（Kirchhoff's Voltage Law，KVL）。

深入理解电路中电流和电压的分布规律，巩固电路理论知识，并提高实验操作技能和数据处理能力。

二、实验原理1、基尔霍夫电流定律（KCL）表述：在任何一个集中参数电路中，在任一时刻，流出（或流入）任一节点的电流代数和恒等于零。

即∑I ＝ 0 。

本质：反映了电荷守恒定律在电路中的体现。

2、基尔霍夫电压定律（KVL）表述：在任何一个集中参数电路中，在任一时刻，沿任一闭合回路，各段电压的代数和恒等于零。

即∑U ＝ 0 。

本质：反映了能量守恒定律在电路中的体现。

三、实验设备与器材1、直流电源：提供稳定的电压输出。

2、电阻箱：用于调节电阻值。

3、万用表：用于测量电流和电压。

4、导线若干：连接电路元件。

5、实验电路板：用于搭建电路。

四、实验步骤1、按照实验电路图在实验电路板上连接电路元件。

本次实验采用了一个较为简单的串联和并联组合的电路。

2、检查电路连接无误后，接通直流电源。

3、使用万用表分别测量各支路电流和各元件两端的电压，并记录测量数据。

在测量电流时，需要将万用表串联在相应的支路中；测量电压时，将万用表并联在元件两端。

4、改变电阻箱的电阻值，重复上述测量步骤，记录多组数据。

五、实验数据记录与处理1、实验数据记录表格｜电阻 R1（Ω）｜电阻 R2（Ω）｜电阻 R3（Ω）｜电源电压（V）｜支路电流 I1（A）｜支路电流 I2（A）｜支路电流 I3（A）｜元件电压 U1（V）｜元件电压 U2（V）｜元件电压 U3（V）｜｜｜｜｜｜｜｜｜｜｜｜｜＿____|＿____|＿____|＿____|＿____|＿____|＿____|＿____|＿____|＿____|｜＿____|＿____|＿____|＿____|＿____|＿____|＿____|＿____|＿____|＿____|｜＿____|＿____|＿____|＿____|＿____|＿____|＿____|＿____|＿____|＿____|2、数据处理根据测量数据，计算每条支路电流的代数和，验证是否满足基尔霍夫电流定律（KCL）。

基尔霍夫定律实验报告实验目的本实验旨在通过基尔霍夫定律实验的进行，加深学生对基尔霍夫定律的理解，掌握其在电路分析中的应用，提高学生的实验设计和数据处理能力。

实验原理基尔霍夫定律是电路分析中非常重要的基础定律之一。

它包括两方面的内容：基尔霍夫第一定律（电流定律）和基尔霍夫第二定律（电压定律）。

1.基尔霍夫第一定律：在一个闭合回路中，电流的代数和为零。

简单地说就是，电流在电路中的流动与电荷守恒定律是一致的。

2.基尔霍夫第二定律：在一个闭合回路中，电压的代数和为零。

换句话说，沿着一个闭合回路，电压上升和电压下降的总和等于零。

基于以上原理，可以通过一些简单的电路实验来验证基尔霍夫定律的有效性。

实验器材•电源•电阻（不同阻值）•电压表•电流表•连线•示波器（可选）实验步骤1.将电源连接到实验电路中，确保电源正常工作，注意遵守电路连线的正确性和规范性。

2.使用万用表或示波器测量电路中各个电阻的电压和电流值。

3.根据所给电路图，利用基尔霍夫定律计算电路中各个支路中的电流分布。

4.根据测得的电流和电压数据，绘制电路的电流和电压分布图。

5.根据实验结果，讨论实验中可能存在的误差和原因，并提出改进实验的建议。

实验数据与结果分析首先，我们需要测量电路中各个电阻的电流和电压值，并计算各个支路中的电流分布。

然后，我们可以将数据整理到表格中，并通过散点图或线图的方式呈现电流和电压的变化情况。

接下来，我们需要分析实验结果并进行讨论。

在分析实验结果时，需要注意对实验中可能存在的误差和原因进行合理的解释。

比如，在测量电流和电压时可能存在的仪器误差、连接电阻导线的接触不良等都可能会影响实验结果的准确性。

最后，根据实验结果的分析，我们可以提出改进实验的建议。

比如，可以尝试不同阻值的电阻，在同一电路中测量并比较它们的电流和电压分布情况，以便更好地验证基尔霍夫定律。

实验结论通过本次实验，我们成功验证了基尔霍夫电路定律在电路分析中的有效性，并加深了对这一定律的理解。
