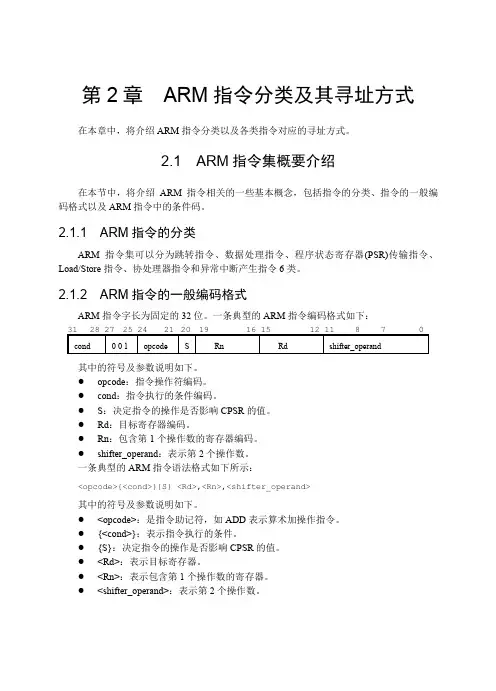

第2章ARM指令分类及其寻址方式在本章中，将介绍ARM指令分类以及各类指令对应的寻址方式。
2.1 ARM指令集概要介绍在本节中，将介绍ARM指令相关的一些基本概念，包括指令的分类、指令的一般编码格式以及ARM指令中的条件码。
2.1.1 ARM指令的分类ARM指令集可以分为跳转指令、数据处理指令、程序状态寄存器(PSR)传输指令、Load/Store指令、协处理器指令和异常中断产生指令6类。
2.1.2 ARM指令的一般编码格式ARM指令字长为固定的32位。
一条典型的ARM指令编码格式如下：其中的符号及参数说明如下。
●opcode：指令操作符编码。
●cond：指令执行的条件编码。
●S：决定指令的操作是否影响CPSR的值。
●Rd：目标寄存器编码。
●Rn：包含第1个操作数的寄存器编码。
●shifter_operand：表示第2个操作数。
一条典型的ARM指令语法格式如下所示：<opcode>{<cond>}{S} <Rd>,<Rn>,<shifter_operand>其中的符号及参数说明如下。
●<opcode>：是指令助记符，如ADD表示算术加操作指令。
●{<cond>}：表示指令执行的条件。
●{S}：决定指令的操作是否影响CPSR的值。
●<Rd>：表示目标寄存器。
●<Rn>：表示包含第1个操作数的寄存器。
●<shifter_operand>：表示第2个操作数。
2.1.3 ARM指令的条件码域大多数ARM指令都可以有条件地执行，也就是根据CPSR中的条件标志位决定是否执行该指令。
当条件满足时执行该指令，条件不满足时该指令被当作一条NOP指令，这时处理器进行判断中断请求等操作，然后转向下一条指令。
在ARMv5之前的版本中，所有的指令都是有条件执行的，从ARMv5版本开始，引入了一些必须无条件执行的指令。
