德国斯派克MAXx光谱分析仪系统各组成部分外形尽寸-登望科技-110101
- 格式:pdf
- 大小:173.53 KB
- 文档页数:4
致啓者我是德国斯派克(Spectro)分析仪器公司负责江西区域的邓刚,很高兴有机会向您介绍斯派克火花直读光谱仪产品。
德国斯派克是全球最大、最专业的火花直读光谱仪制造商。
自1983年向市场推出第一台直读光谱仪以来,凭借其先进的多光学系统设计,高精度及高可靠性,累计销售近5万台,全球市场占有率超过48%;在中国累计销售约6000台,市场占有率约50%,是金属材料分析领域的领导制造商。
德国斯派克经过30年的持续研发创新,使斯派克光谱仪拥有无与伦比的技术优势:(1) 专利全数字化激发光源(DDD),使光源的误差控制在1%以内。
(2) 独一无二的多光室设计有效减小相邻元素干扰。
(3) 独家配置两块全息光栅,刻线数达3600/2400条/mm,保证最佳分光效果。
(4) 专利ICAL智能逻辑校正和自动描迹技术使校正工作变得更简单、更快捷。
(5) 专利冲氩式紫外光学系统避免抽真空系统的高风险、高污染(真空油气对光学系统的污染)、高维护成本。
(6) 硬件自诊断维护模块使光谱仪的维护工作变得更智能、更简单。
(7) 专门针对光谱分析研发的镀膜CCD检测器保证短波元素和痕量元素的精确分析。
(8) 同时配置高性能读出系统、新型火花台、专利节氩技术等。
根据不同分析要求,可分析元素波长从120nm到800nm,几乎涵盖了所有金属行业元素分析所关注的范围,包括:痕量碳(C),磷(P),硫(S),并能实现氮(N)元素的精确分析。
根据用户分析要求可同时选配多至十种不同基体:铁、铝、铜、镍、钴、钛、镁、锌、铅和锡等。
德国斯派克火花直读光谱仪广泛应用于冶金、铸造、压铸、钢铁和有色金属行业的炉前快速分析,汽车、航空航天、机电设备、工程机械、石油化工、电子电工、教育科研、第三方检验机构等各个领域的金属材料元素精确定量分析。
邓刚2012-01-01直读光谱仪高性能与灵活性的完美结合:传承创新123 SPECTRO自循环净化紫外光学系统(UV-PLUS)1- 光学系统2- 净化管3- 分子薄膜泵读出系统全新设计的读出系统可以同时处理来自光电管检测器和CCD检测器的信号。
德國SPECTROMAXx分光儀V0.01卓明貿易股份有限公司231台北縣新店市寶橋路235巷133號7樓之3 TEL : (02) 8919-1488 407台中市西屯區福順路140號16F-1 TEL : (04) 2462-0010 813高雄市左營區文康路197號4樓TEL : (07) 345-2867目錄Index 操作注意事項開機步驟選擇分析程式(Load Program)輸入樣品編號(Edit Sample Data)分析樣品(Analyze)ICAL校正(Intelligent Calibration Logic)微調校正關機步驟(Shutdoun Procedure)快速功能(Hot Key)設定材質規格資料庫(Alloy Grade Library)元素顯示排列(Element Format)元素顯示模式(Output Mode)故障排除(Trouble Shooting)操作注意事項1.環境操作條件Designation內容ValueElectric connection電力220 V +- 10VGround接地線必需採用獨立接地線Power during scan最大耗電400 VAPower during stand-by待機180 VATemperature range環境溫度具備空調的實驗室Air humidity range溼度20 – 80%, not condensingArgon cylinder pressure氬氣鋼瓶最低壓力Argon inlet pressure on the unit氬氣壓力10bar ( 1 Mpa) 7.0 bar (0.7 Mpa)Argon quality (min.)氬氣純度要求 4.9 (99.999% Ar)以上Argon flow rates Stand-by (low-flow):Constant flow:Analytic flow: 6 l/h 23l/h 200l/h2.試片之處理與分析i.樣品處理設備鐵基、鈷基、鎳基、鈦基…………環帶式砂輪機1Hp,無縫砂布帶60號鉛基、銅基、鋅基、鎂基、鍚基、鉛基…車床或銑床,可夾持¢25-80mm的樣品ii.試片不可氧化及不帄,車削時不可加切削液iii.不可用手觸摸分析面。
SPECTROMAXx直读光谱仪特点简介首先非常荣幸感谢贵司垂询我司的光谱仪产品,希望我公司的产品和服务能让贵司满意!选择仪器首先应以满足贵司的分析要求为前提这是最基本的选择原则,然后在满足贵司的分析要求的前提下选择一个性价比高,故障率、消耗成本低,操作使用方便,售后服务好的品牌产品是准则。
我向您推荐的SPECTROMAXx光谱仪与其他公司相应设备比较主要有以下几方面的优势,理由如下:1.品牌度和市场占有率:德国斯派克的光谱仪的市场占有率超过50%,排名第一,是目前直读光谱仪市场品牌最好,代表和引领直读光谱仪最先进技术潮流的权威品牌。
您可以从客户群看出。
我们已在全国销售了6000多台(其中上海江苏地区部分用户我已提供详细清单给您)。
如国内外著名的第三方检测机构(如:瑞士SGS(8台)、德国莱茵技术(TUV)、法国申美商品检测(BV,2台)、英国天祥集团(INTERTEK,2台)、华测检测中心(CTI,2台))、技术质量监督局等质检系统(如国家钢铁材料质量监督检测中心、上海市建筑科学研究院、江苏省建筑科学研究院、兴化市产品质量检验所戴南不锈钢检测中心、张家港市技术质量监督局、常熟市质监局、太仓市产品质量监督检验所…)、高校科研院所(如上海交通大学(2台)、上海大学、东华大学、东南大学、南京工业大学、江苏大学、江苏科技大学、机械工业部科学研究所、中科院上海微系统与信息技术研究所…)、各类企业(如:南通万达锅炉有限公司、南通中集集装箱集团、上海宝钢(40多台)、江苏沙钢(40多台)、济南钢铁集团公司(36台)、莱芜钢铁集团公司(32台)、新疆八一钢厂(20台)、上海航天设备制造总厂、南京北方光电集团、上海电气集团中央研究院、上海通用汽车泛亚研发技术中心…)都是我们光谱仪的用户,其他公司提供的客户清单您可能也已拿到,基本上会列出全国用户清单,具体我就不多介绍;2.培训及售后服务:我公司提供3次培训机会,德国,上海演示培训中心及现场培训,其中德国培训费用另计,上海培训费免费(差旅费客户自理),现场培训免费,且还提供安装完毕后6个月内免费寻访指导一次,售后服务上海办就有13名专职售后工程师和专门的备品备件保税仓库保证及时高质量的售后服务;3.仪器性能:其实每台直读仪都由“激发系统+采光系统+分光系统+检测系统+数据处理系统”共五部分组成,进而实现样品“激发发光--采光--分光--检测--报数”等5个过程,但斯派克MAXx仪器采用了先进的优化设计理念,是现有光谱仪市场技术含量高,技术先进当然也是性价比最好的仪器,理由如下:A.样品激发技术(包括光源和样品台)最先进,采用全数字化的智能复合型光源DDD技术(表示光源的3个主要控制参数:电流控制数字化,脉冲产生控制数字化,脉冲离线控制数字化),可以根据不同材料的激发特点自动调节光源激发参数,真正达到智能化控制,而主要竞争对手最高档的光谱仪ARL4460上也仅仅采用CCS光源技术(CCS表示电流控制可以数字化,但脉冲控制产生和脉冲离线控制仍然还是模块化设计,可调性和适应性相对较差),其他大多数产品还在采用被斯派克在2000年就淘汰的电压控制型光源技术--模块化控制,最多仅能组合出几种光源激发条件,样品适应性很差,对于多基体复杂分析任务则无法胜任!B.光学系统:我公司仪器采光系统可以同时采2束光线到2个光学系统,实现不同波段的光谱线采用不同刻线的光栅分光,实现采光和分光的最优化,而其他公司的仪器只是采一束光,且只形成一个光学系统,采光和分光效果相对较差。
斯派克直读光谱仪操作规程1.开机前准备a.确保光谱仪周围环境干净整洁,避免灰尘或杂物进入仪器内部。
b.检查光源的工作状态,保证其正常工作。
c.检查样品舱的清洁程度,必要时进行清洗。
确保样品不会受到二次污染。
d.检查光纤的连接是否良好,确保信号传输的稳定性。
e.保持仪器在恒定的温度下运行,并确保光谱仪与电源供应的连接稳定。
2.开机与校准a.打开仪器电源,待光谱仪启动完毕后,进入软件界面。
b.在软件界面进行校准。
根据所测量的样品类型,选择适当的校准模式,如可见光、紫外等。
按照软件指引进行校准操作,确保光谱仪的准确性。
c.进行暗电流校准。
关闭光源,避免光源的干扰,选择暗电流校准项,按照软件指引进行操作,确保暗电流不会对测试结果产生影响。
d.进行背景校准。
选择背景校准项,按照软件指引进行操作,获取背景光谱。
3.样品测量a.准备样品并放入样品舱。
确保样品的表面光洁,避免杂质对测量结果的影响。
b.设置测量参数。
根据样品的特性和测量需求,选择合适的测量模式、波长范围、积分时间等参数。
c.进行样品测量。
点击测量按钮,开始采集光谱数据。
确保样品在测量过程中保持稳定,避免任何干扰。
d.多次测量并取平均值。
根据需要,可以多次测量样品并取平均值,以提高测量结果的准确性和稳定性。
4.数据处理与结果分析a.完成测量后,保存数据并进行数据处理。
可根据需要将光谱数据导出到其他软件进行进一步分析。
b.对数据进行校正和拟合,以获取更精确的结果。
c.根据测量的光谱数据,进行结果的分析和解读,以满足实验和研究的需求。
5.关机与仪器维护a.使用完毕后,关闭光谱仪电源。
b.清洁样品舱和光纤等部件,防止污物对仪器的损害。
c.定期检查仪器的光源、光纤和连接线等部件的工作状态,确保其正常运行。
d.注意仪器的保养和维修,及时更新软件版本,保证仪器的长期稳定运行。
通过严格遵守斯派克直读光谱仪的操作规程,能够保证测试结果的准确性和稳定性,并延长仪器的使用寿命。
致 啓 者我是德国斯派克光谱仪(SPECTRO)授权区域销售邓刚,很高兴有机会向您介绍SPECTRO的产品和服务。
德国斯派克是全球最大、最专业的直读光谱仪制造商,同时也是全球最大的光谱用光栅制造商,产品包括:火花光谱、ICP、X荧光光谱等。
自1983年向市场推出第一台光谱仪以来,凭借其先进的多光学系统设计、高精度及高可靠性,全球累计销售约5万台、中国约6000台,市场占有率达48%,是材料光谱分析领域的领导者。
德国斯派克经过30年的持续研发创新,使SPECTRO xSORT手持荧光光谱仪拥有无与伦比的优势:(1)最好的检测器,精度高并可检低含量:第四代电制冷硅漂移检测器(Peltier SilliconDraft Detector,简写:PSDD),计数率高达250,000cps,可有效防止计数溢出造成的漏计数。
Mn-Ka谱线线分辨率好于170eV,信号灵敏度是其他手持式仪器检测器的10倍。
(2)全面快速的分析范围:一次同时分析Mg~Th的41个元素只需2s,做各种铝合金、镁合金的材料分选分析只需10s。
(3)简洁可靠的仪器结构:在空气中即可分析Al、Mg、Si、P等轻元素,不需要氦气吹扫或抽真空等复杂装置。
(4)智能化校准:仪器具有多种校正模式(数学模型)方法,在定量分析中可自动应用,以取得最佳的分析结果;仪器具有ICAL(智能标准化校准)功能;同时在分析间歇中会自动监测仪器温度的变化,并校正因此带来的信号的漂移。
(5)最佳的激发效果:采用复合滤光片(多金属复合材料)设计, 简化分析操作, 减少了X光的损失,形成对于特定元素的最佳信号接受,同时保证对元素周期表中Mg–Th的所有元素均有最佳的激发效果。
(6)分析效率高:复合滤光片显著减少更换滤波片造成的分析时间的浪费(最高缩短5倍时间),减少操作人员接受辐照的时间,有助于减少X射线对操作人员的伤害, 同时大大提高分析多种元素的效率。
(7)可靠保护操作人员:仪器打开快门前,自动检测是否有X射线泄漏,如未检测到样品,快门将于200毫秒的时间内自动关闭,关闭快门的同时仪器自动切断X射线,是真正意义上的安全的快速无损现场检测设备。
斯派克光谱仪电路控制原理和操作注意事项一、光谱仪结构简介直读光谱仪包括五个部分:光学系统、光源系统、电子读出系统、Ar气冲洗系统、N2气循环系统1、光学系统火花台(光)→石英镜(UV光室没有)→快门(shutter)→石英镜→光纤(紫外光室没有)→入射狭缝→入射折射片(描迹)→光栅(分光)→出射折射片→出射狭缝→反射镜(光电管位置重叠时用)→光电倍增管(-1000VDC)光电转换→电子读出系统2、电子读出系统光电管→光电流线→EK8509积分板(在一定时间内取平均值)→EK9115(数模转换板)→(模拟信号转为数字信号)EK9809下级工控机→奔腾586计算机→查曲线→读出含量EK8864 15V AC EK8530→±12VDCEK1002→-1000VDC→光电倍增管220V 供UV光室高压(-1000VDC)(2A)5V电源→±5VDC仪器总保险:左为6.3A,右为3.15A(面向仪器背面)EK9115±5VDC 供给EK8509EK9809EK8808(SAFT板)±12VDC供给EK8864的white light3、SOURCE 3000光源系统包括点火系统、光源框架、EK9824板和SAFT系统。
(1)四个红灯:不激发并在‘READY’状态时,3、4灯亮。
①FR(freqnency):频率信号300HZ②PA(parameter):光源参数(预燃时间,曝光时间,冲洗时间,INDEX)③ER(ERROR):光源错误(安全信号)Door open(门开),Clamp up(夹子抬起),Argon low(Ar气低)④DO(可以工作)(2)四根光纤①频率接收(F)(拔下此光纤,可以不激发并观察分析流程)②参数接收(P)③、④(T)UV室和空气室SAFT探测光纤(3)SAFT系统① EK8804(dummy短路板)② EK8807(SAFT放大板)③ EK9127(SAFTΠ放大板)④ EK8808(SAFT控制板(4)SOURCE3000和EK9008板与计算机的联系光纤3 光光纤1光纤4 光光纤2光4. Ar气冲洗系统①Ar气阀体包括Ar气压力传感器,AF(分析流量)电磁阀、CF(常流量)电磁阀、快门(shutter)电磁阀,blende(与spark3、spark2有关、火花内档光板Mask)电磁阀,Ar气流量计(左边)(直接进入火花台)75 – 100 l/h,Ar气流量计(右边)(在紫外光室快门后面进入)200 – 250 l/h。
直读光谱仪操作手册第一章光电光谱分析的基本原理一、光谱分析简介1、电磁辐射的基本特征光谱是按照波长(或波数、频率)顺序排列的电磁辐射。
天空的彩虹、自然界的极光等均是人们早期观察到的光谱,但它们仅是电磁辐射的很小的一部分可见光谱。
还有大量的不能被人们直接看到的和感觉到的光谱,如γ射线、x射线、紫外线、红外线、微波及无线电波等,这些也都是电磁辐射,它们只是频率或波长不同而已。
电磁辐射实际是一种以巨大速度通过空间而传播的能量(光量子流),具有波动性和微粒性。
就波动性而言,电磁辐射在空间的传播具有波的性质,如同声波、水波的传播一样,可以用速度、频率、波长和振幅这样一些参数来描述,并且传播时不用任何介质,且易于通过真空。
在真空中所有电磁辐射的速度相同,常用光速(c)来表示,c的数值为:2.99792*103米/秒。
在一定的介质中,它们之间的关系为δ=V/C=1/λ式中:V-------频率,单位时间内的波数;λ…………波长,为沿波的传播方向、相邻两个波间相位相同的两点之间的距离;δ…………波数,单位长度内波长的个数。
C是光速。
就电磁辐射的微粒性来说,每个光量子均有其特征的能量ε,它们与波长或频率之间的关系可以用普朗克(Planck)公式表示:ε=hv=h(c/λ)波长是相邻间相位相同的两点之间的距离式中:h是普朗克常数,其值为6.626*10-34 焦耳/秒2、电磁波谱区域电磁辐射按波长顺序排列称磁波谱。
他们是物质内部运动的一种客观反映,也就是说任一波长的光量子的能量ε与物质的内能变化△E=E2-E1=ε=hv=h(c/λ)如果已知物质由一种状态,E2过渡到另一种状态E1时,其能量差为△E=E2-E1便可按照公式计算出相应的光量子的波长。
下表列出了各辐射区域、波长范围及相应的能及跃迁类型。
对于成分分析主要应用近紫外及可见光区。
表一电磁波谱区域注:1米=103毫米=106微米=109纳米=1012皮米3、光谱分析内容光谱分析是根据物质的特征光谱来研究化学组成、结构和存在状态的一类分析领域。

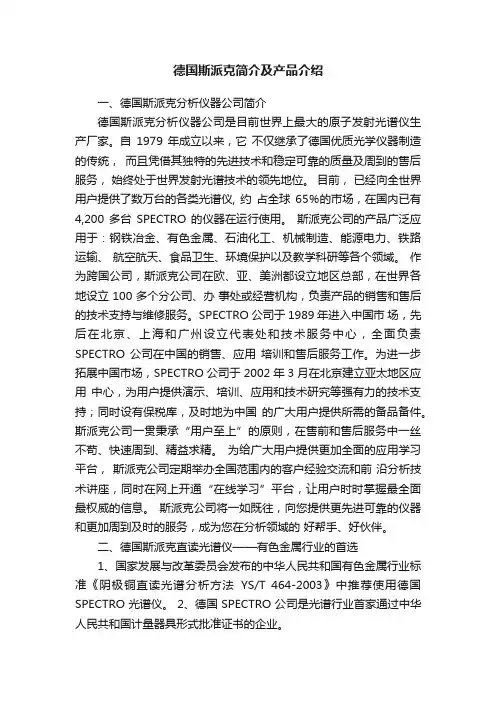

德国斯派克简介及产品介绍一、德国斯派克分析仪器公司简介德国斯派克分析仪器公司是目前世界上最大的原子发射光谱仪生产厂家。
自1979 年成立以来,它不仅继承了德国优质光学仪器制造的传统,而且凭借其独特的先进技术和稳定可靠的质量及周到的售后服务,始终处于世界发射光谱技术的领先地位。
目前,已经向全世界用户提供了数万台的各类光谱仪, 约占全球65%的市场,在国内已有4,200 多台SPECTRO 的仪器在运行使用。
斯派克公司的产品广泛应用于:钢铁冶金、有色金属、石油化工、机械制造、能源电力、铁路运输、航空航天、食品卫生、环境保护以及教学科研等各个领域。
作为跨国公司,斯派克公司在欧、亚、美洲都设立地区总部,在世界各地设立 100 多个分公司、办事处或经营机构,负责产品的销售和售后的技术支持与维修服务。
SPECTRO 公司于 1989 年进入中国市场,先后在北京、上海和广州设立代表处和技术服务中心,全面负责SPECTRO 公司在中国的销售、应用培训和售后服务工作。
为进一步拓展中国市场,SPECTRO 公司于 2002 年 3 月在北京建立亚太地区应用中心,为用户提供演示、培训、应用和技术研究等强有力的技术支持;同时设有保税库,及时地为中国的广大用户提供所需的备品备件。
斯派克公司一贯秉承“用户至上”的原则,在售前和售后服务中一丝不苟、快速周到、精益求精。
为给广大用户提供更加全面的应用学习平台,斯派克公司定期举办全国范围内的客户经验交流和前沿分析技术讲座,同时在网上开通“在线学习”平台,让用户时时掌握最全面最权威的信息。
斯派克公司将一如既往,向您提供更先进可靠的仪器和更加周到及时的服务,成为您在分析领域的好帮手、好伙伴。
二、德国斯派克直读光谱仪——有色金属行业的首选1、国家发展与改革委员会发布的中华人民共和国有色金属行业标准《阴极铜直读光谱分析方法YS/T 464-2003》中推荐使用德国SPECTRO 光谱仪。

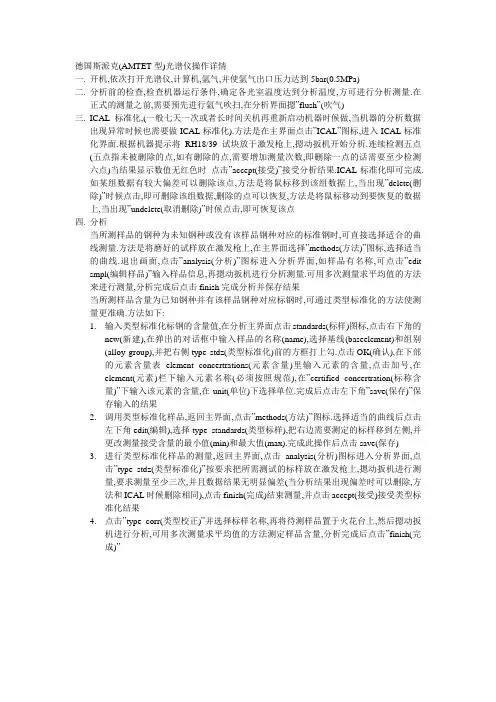

德国斯派克(AMTET型)光谱仪操作详情一.开机,依次打开光谱仪,计算机,氩气,并使氩气出口压力达到5bar(0.5MPa)二.分析前的检查,检查机器运行条件,确定各光室温度达到分析温度,方可进行分析测量.在正式的测量之前,需要预先进行氩气吹扫,在分析界面摁”flush”(吹气)三.ICAL标准化,(一般七天一次或者长时间关机再重新启动机器时候做,当机器的分析数据出现异常时候也需要做ICAL标准化).方法是在主界面点击”ICAL”图标,进入ICAL标准化界面.根据机器提示将RH18/39试块放于激发枪上,摁动扳机开始分析.连续检测五点(五点指未被删除的点,如有删除的点,需要增加测量次数,即删除一点的话需要至少检测六点)当结果显示数值无红色时点击”accept(接受)”接受分析结果.ICAL标准化即可完成.如某组数据有较大偏差可以删除该点,方法是将鼠标移到该组数据上,当出现”delete(删除)”时候点击,即可删除该组数据,删除的点可以恢复,方法是将鼠标移动到要恢复的数据上,当出现”undelete(取消删除)”时候点击,即可恢复该点四.分析当所测样品的钢种为未知钢种或没有该样品钢种对应的标准钢时,可直接选择适合的曲线测量.方法是将磨好的试样放在激发枪上,在主界面选择”methods(方法)”图标,选择适当的曲线.退出画面,点击”analysis(分析)”图标进入分析界面,如样品有名称,可点击”edit smpl(编辑样品)”输入样品信息,再摁动扳机进行分析测量.可用多次测量求平均值的方法来进行测量,分析完成后点击finish完成分析并保存结果当所测样品含量为已知钢种并有该样品钢种对应标钢时,可通过类型标准化的方法使测量更准确.方法如下:1.输入类型标准化标钢的含量值,在分析主界面点击standards(标样)图标,点击右下角的new(新建),在弹出的对话框中输入样品的名称(name),选择基线(baseelement)和组别(alloy group),并把右侧type stdz(类型标准化)前的方框打上勾.点击OK(确认),在下部的元素含量表element concertrations(元素含量)里输入元素的含量,点击加号,在element(元素)栏下输入元素名称(必须按照规范),在”certified concertration(标称含量)”下输入该元素的含量,在unit(单位)下选择单位.完成后点击左下角”save(保存)”保存输入的结果2.调用类型标准化样品,返回主界面,点击”methods(方法)”图标.选择适当的曲线后点击左下角edit(编辑),选择type standards(类型标样),把右边需要测定的标样移到左侧,并更改测量接受含量的最小值(min)和最大值(max).完成此操作后点击save(保存)3.进行类型标准化样品的测量,返回主界面,点击analysis(分析)图标进入分析界面,点击”type stdz(类型标准化)”按要求把所需测试的标样放在激发枪上,摁动扳机进行测量,要求测量至少三次,并且数据结果无明显偏差(当分析结果出现偏差时可以删除,方法和ICAL时候删除相同),点击finish(完成)结束测量,并点击accept(接受)接受类型标准化结果4.点击”type corr(类型校正)”并选择标样名称,再将待测样品置于火花台上,然后摁动扳机进行分析,可用多次测量求平均值的方法测定样品含量,分析完成后点击”finish(完成)”。
1.光谱分析仪主机
长x宽x高(740 x 600 x 1370mm),净重约120kg;
2.氩气净化机
长x宽x高(440mm×560mm×1220mm)
3.40L工业氩气瓶
直径219mm 高1300mm 重约45kg
4.稳压电源
长525mm 宽365mm 高695mm
参数型稳压电源带隔离长525mm 宽365mm 高695mm净重110KG
5.工作台
常用办公台
6.台式多功能小型车铣床:1230X680X450mm(长x宽x高)
7.氧气表
上海减压器厂生产 YQY-12,0-2.5MPA/0- 25MPA
说明:
实验室的设计应将光谱仪与制样设备分开房间放置。
放置直读光谱仪时,为了日常操作方便,应在仪器的后,左,右留下500mm左右空间。
在前方的操作面前留有足够空间。
所以推荐的实验室仪器间面积应在14平米(4m×3.5m)以上。
放置仪器的房间与放置氩气及制样设备的空间建议分隔开。
放置制样设备的房间需根据用户方确定的制样设备情况确认。
