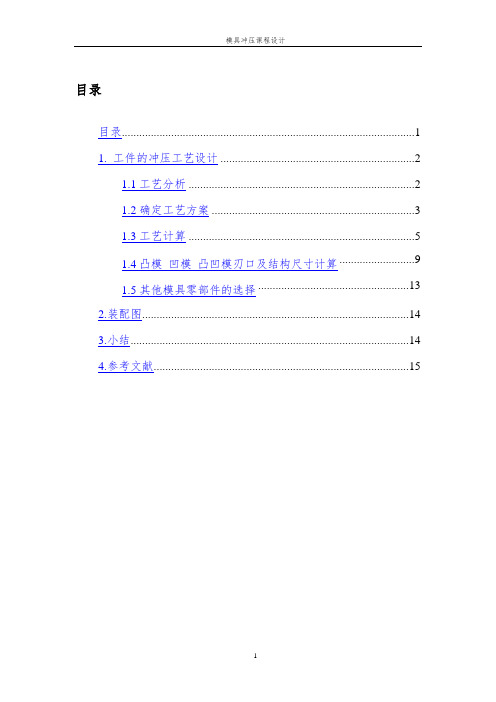

目录目录 (1)1. 工件的冲压工艺设计 (2)1.1工艺分析 (2)1.2确定工艺方案 (3)1.3工艺计算 (5)1.4凸模凹模凸凹模刃口及结构尺寸计算 (9)1.5其他模具零部件的选择 (13)2.装配图 (14)3.小结 (14)4.参考文献 (15)1. 工件的冲压工艺设计1.1工艺分析冲压件的工艺性是指从冲压工艺方面来衡量零件设计是否合理。

一般来讲，满足使用要求的条件下，能以最简单、最经济的方法将工件加工出来，就说明该件的冲压工艺性好，否则，该件的冲压工艺性就差。

工艺性的好坏是相对的，他直接受到工厂的冲压技术水平和设备条件的影响。

该零件尺寸中，未注公差按照IT13确定工件尺寸的公差。

查公差表，则其外形尺寸为被包容尺寸00.3942mm -,00.3933mm -,00.229.6mm -零件简图：如图所示零件名称: 典型盖板件上产批量: 中批量生产（10万件）材料：Q235钢厚度：2mm1.2确定工艺方案确定工艺方案就是确定冲压件的工艺路线，主要包括冲压工序数、工序的组合和顺序等。

确定合理的冲裁工艺方案应对不同的工艺方案进行全面的分析与研究。

在选择工艺时，一般要考虑模具的结构形式，比较其综合的经济技术效果，选择一个合理的冲压工艺方案。

在确定冲压件的工艺路线时，应主要考虑以下几个方面：冲压零件的几何形状、尺寸大小、精度等级、生产批量、加工零件时操作的难易程度、模具的加工成本及时间等。

经分析该零件属于大批量生产，形状简单，工艺性较好、冲压件尺寸精度较高。

冲压该零件需要的基本工序有落料和冲孔。

方案一：先落料，再冲孔，采用单工序模生产。

方案二：落料和冲孔复合冲压，采用复合模生产。

方案三：冲孔落料连续冲压，采用级进模（连续模）生产。

方案一单工序模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率较低，难以满足零件大批量生产的需求。

由于零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。

一、产品工艺性分析本设计采用单一冲裁工序，操作简单。

落料件材料采用Q235冷轧板，Q235冷轧板是中碳结构用钢板, 屈服强度为235MPa，抗拉强度大于400MPa，强度较高,具有良好的综合性能，适合冷冲压，在表面和强度均有较高要求时使用。

由于这次设计的冲压工件为L型，工件结构简单，名义尺寸分别为L×W×H＝46×34×1.5mm，属中小型工件，工件的尺寸公差为46022.0-，34022.0-，2010.0+和2010.0+，精度要求较高。

综上所述，该工件属于轮廓成型，工艺简单，可大批量生产，适合采用冲压加工工艺。

二、工艺方案及模具结构方案构思工艺：本设计采用单一冲裁工序（落料），模具卸料板采用弹性卸料板。

1、整体说明：（1）上、下模板之间采用导向零件的目的。

导向零件是为了保证上、下模板运动时能够精确对准而设置的导向部件，起导向定位作用；而且精确、可靠的导向系统有利于减少模具工作零件的磨损，降低凸、凹模啃伤，提高模具的寿命，同时也提高了零件的尺寸精度。

（2）采用弹性卸料板的理由。

由于本次设计所采用的冲裁料厚度为1.5mm，而弹压卸料板主要用于冲裁料厚度在 1.5mm以下的板料，而且弹性卸料板具有卸料和压料的双重作用，弹压卸料板提的供压料力可以防止条料不平或翘曲，从而冲压时零件变形小，平整度高，而且本模具所需的卸料力不大，适合采用弹性卸料板。

2、凸模采用全长统一尺寸（等断面）的理由。

等截面直通式凸模便于成型磨削和线切割加工，适于冲压非圆形的中小冲压件。

淬火时下2/3为硬状态，上1/3保持为软状态用于紧配合。

3、①凹模外形设计为矩形的理由（内部结构如下图）。

对于标准件，凹模的形状应根据冲压件形状选用，本设计冲压件外形为矩形，故凹模也要设计为矩形。

②工件段高度为8mm，出口段、内孔表面为直柱面（不用斜面）的理由。

直柱面便于成型磨削和线切割加工，有利于提高冲压质量，适于冲压非圆形的中小冲压件，。

冲压模具设计说明书1冲第一章绪论冲压加工就是利用加装在压力机上的模具，对模具里的板料施予变形力，并使板料在模具里产生变形，从而赢得一定形状、尺寸和性能的产品零件的生产技术。

板料成形生产技术对航空、航天、国防、汽车、船舶以及其它日用品的生产和发展具备十分关键的意义。

在冲压加工过程中，将毛坯材料加工成冲压件的一种特殊工艺装备，被称为冲压模具（或称冲模、冷冲模）。

冲模是进行冲压生产、实现板料冲压成形必可少的主要工艺装备。

冲压件的冲压质量、生产效率以及生产成本等，都与冲模类型、结构及其零部件的设计制造精度有着直接关系。

冲压生产对冲模结构的基本要求是：在保证加工成形出合格冲压件的前提下，不但应与生产批量相适应，而且还应具有结构简单、操作方便安全、使用寿命长、易于制造和维修、成本低廉等特点。

中国模具产业除了必须稳步提升生产能力，今后更必须着重于行业内部结构的调整和技术发展水平的提升。

结构调整方面，主要就是企业结构向专业化调整，产品结构向着中高档模具发展，向进出口结构的改良，多功能无机模具和无机加工及激光技术在模具设计生产上的应用领域、高速焊接、逊于精加工及研磨技术、信息化方向发展。

1第二章工艺性分析及总体方案的设计工件名称：耳罩生产批量：大批量材料：q235厚度：1.2mm工件结构如图22.1零件的性能分析1材料的性能分析q235属于优质碳素结构钢，有一定的强度，有害杂质元素硫、磷受到严格限制，非金属夹杂物含量少，塑性和韧性较好，主要制作较重要的机械零件。

材料q235钢板，其抗剪强度为τ=304～373mpa，抗拉强度σb=432～461mpa，屈服强度σs=235mpa，伸长率δ=20％，具有较好的冲压性能和力学性能，易于进行各类冲压加工。

市场上也容易买到这种材料，价格适中。

2零件工艺性分析：该零件就是耳罩，为通常的拎凸缘弯曲件，尺寸公差并无特殊要求，按it14级挑选出，利用普通冲裁方式可以达至图样建议。

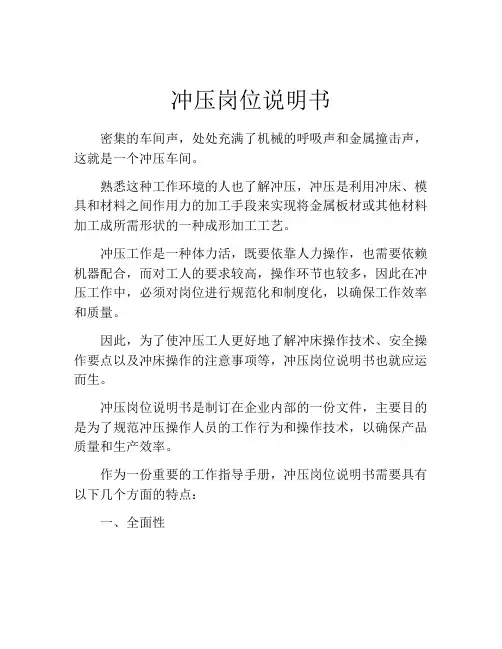

冲压岗位说明书密集的车间声，处处充满了机械的呼吸声和金属撞击声，这就是一个冲压车间。
