油浸式电力变压器一、油浸式电力变压器的结构器身：铁心、绕组、绝缘结构、引线、分接开关油箱：油箱本体、箱盖、箱壁、箱底、绝缘油、附件、放油阀门、油样活门、接地螺栓、铭牌冷却装置：散热器和冷却器保护装置：储油柜油枕、油位表、防爆管安全气道、吸湿器( 呼吸器) 、温度计、净油器、气体继电器瓦斯继电器出线装置：高压套管、低压套管1 、铁芯铁芯在电力变压器中是重要的组成部件之一。
它由高导磁的硅钢片叠积和钢夹夹紧而成铁心具有两个方面的功能。
在原理上：铁心是构成变压器的磁路。
它把一次电路的电能转化为磁能又把该磁能转化为二次电路的电能，因此，铁心是能量传递的媒介体。
在结构上：它是构成变压器的骨架。
在它的铁心柱上套上带有绝缘的线圈，并且牢固地对它们支撑和压紧。
铁心必须一点接地。
2、绕组绕组是变压器最基本的组成部分，绕组采用铜导线绕制，它与铁心合称电力变压器本体，是建立磁场和传输电能的电路部分。
电力变压器绕组由高压绕组、低压绕组，高压引线低压引线等构成。
3、调压装置变压器调压是在变压器的某一绕组上设置分接头，当变换分接头时就减少或增加了一部分线匝，使带有分接头的变压器绕组的匝数减少或增加，其他绕组的匝数没有改变，从而改变了变压器绕组的匝数比。
绕组的匝数比改变了，电压比也相应改变，输出电压就改变，这样就达到了调整电压的目的。
⑴有载分接开关：有载分接开关的额定电流必须和变压器额定电流相配合。
切换开关需要定期检查，检查时应易于拆卸而不损坏变压器油的密封。
开关仅应在运行 5～6年之后或动作了 5 万次之后才需要检查。
⑵无励磁分接开关：无励磁分接开关应能在停电情况下方便地进行分接位置切换。
无励磁分接开关应能在不吊芯（盖）的情况下方便地进行维护和检修，还应带有外部的操动机构用于手动操作。
4、油箱电压等级高的变压器油箱应装设压力释放装置，根据保护油箱和避免外部穿越性短路电流引起误动的原则，确定合理的动作压力。
油箱顶部应带有斜坡，以便泄水和将气体积聚通向气体继电器。
变压器的结构变压器是一种静止的电气设备，它利用电磁感应原理，把一种电压等级的交流电能转换成另一种电压等级的交流电能。
变压器是电力系统中实现电能的经济传输、灵活分配和合理使用的重要设备，在国民经济和其他部门也获得了广泛应用。
一般常用变压器的分类可归纳如下：按相数分：(1)单相变压器：用于单相负荷和三相变压器组。
(2)三相变压器：用于三相系统的升、降电压。
按冷却方式分：(1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。
(2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。
按用途分：(1)电力变压器：用于输配电系统的升、降电压。
(2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。
(3)试验变压器：能产生高压，对电气设备进行高压试验。
(4)特种变压器：如电炉变压器、整流变压器、调整变压器等。
按绕组形式分：(1)双绕组变压器：用于连接电力系统中的两个电压等级。
(2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。
(3)自耦变电器：用于连接不同电压的电力系统。
也可做为普通的升压或降后变压器用。
按铁芯形式分：(1)芯式变压器：用于高压的电力变压器。
（2）非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。
(3)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。
在电力系统中，用到最多的是油浸式变压器，其最基本的结构式铁芯、绕组、绝缘材料、邮箱等组成，为了使变压器安全可靠地运行，还需要冷却装置、保护装置。
一、铁芯铁芯是组成变压器基本的组成部件之一，是变压器导磁的主磁路，又是器身的主骨架，它由铁柱、铁轭和夹紧装置组成。
常用的变压器铁芯一般都是用硅钢片制做的。
硅钢是一种合硅（硅也称矽）的钢，其含硅量在0．8～4．8%。
油浸式变压器配电变压器为工矿企业与民用建筑供配电系统中的重要设备之一，它将10（6）kV或35kV网络电压降至用户使用的230/400V 母线电压。
此类产品适用于交流50（60）Hz，三相最大额定容量2500kVA（单相最大额定容量833kVA，一般不推荐使用单相变压器），可在户内（外）使用，容量在315kVA 及以下时可安装在杆上，环境温度不高于40℃，不低于-25℃，最高日平均温度30℃，最高年平均温度20℃，相对湿度不超过90%（环境温度25℃），海拔高度不超过1000m。
若与上述使用条件不符时，应按GB6450-86的有关规定，作适当的定额调整。
目录1概述2分类2.1 相数区分2.2 绕组区分2.3 结构分类2.4 绝缘冷却分类2.5 油浸式型式3性能特点4选用要点4.1 负荷性质4.2 使用环境4.3 温度环境1概述油浸式变压器，又称油浸式试验变压器。
1000kVA 及以上油浸式变压器，须装设户外式信号温度计，并可接远方信号。
800kVA 及以上油浸式变压器应装气体继电器和压力保护装置，800kVA 以下油浸式变压器根据使用要求，与制造厂协商，也可装设气体继电器。
干式变压器应按制造厂规定，装设温度测量装置，一般为630kVA 及以上变压器装设。
2分类相数区分可以分为三相变压器和单相变压器。
在三相电力系统中,一般应用三相变压器，当容量过大且受运输条件限制时，在三相电力系统中也可以应用三台单相式变压器组成变压器组。
绕组区分可分为双绕组变压器和三绕组变压器。
通常的变压器都为双绕组变压器，即在铁芯上有两个绕组，一个为原绕组，一个为副绕组。
三绕组变压器为容量较大的变压器（在5600千伏安以上），用以连接三种不同的电压输电线。
在特殊的情况下，也有应用更多绕组的Satons变压器。
结构分类则可分为铁芯式变压器和铁壳式变压器。
如绕组包在铁芯外围则为铁芯式变压器；如铁芯包在绕组外围则为铁壳式变压器。
二者不过在结构上稍有不同，在原理上没有本质的区别。
主导产品基础知识篇第一章变压器基础知识介绍一、油浸式电力变压器基础知识（一）、什么是变压器变压器是根据电磁感应原理制造出来的能够输送电能、改变电压、但不改变频率的一种静止的电器。
（二）、变压器的分类根据使用对象分类：1、电力变压器：将一个电力系统的交流电压和电流值变位另一个电力系统的不同电压和电流值借以输送电能的变压器。
2、配电变压器：指容量较小、由较高电压降到最后一级配电电压，直接做配电用的电力变压器。
3、变流变压器：在直流输电系统中向变流器供电的电力变压器，也属于工业用变压器。
4、试验变压器：供各种电气设备和绝缘材料做电气绝缘性能试验用的变压器，也属于工业用变压器。
5、用于不同工业的专业变压器，如：电炉变压器、整流变压器、牵引变压器、启动变压器、矿用变压器、防爆变压器、船用变压器6、电力变压器根据使用要求不同或本身结构上的差异，又可分为：（1）油浸式变压器：铁心和绕组都浸入油中的变压器。
（2）液体浸渍式变压器：采用非矿物油、人工合成的绝缘液体作为冷却介质的变压器。
（3）气体绝缘变压器：采用人工合成的某种气体做为冷却和绝缘介质的变压器。
（4）干式变压器：用铁心和绕组都不浸入绝缘液体中的变压器。
7、按结构和使用要求分：（1）密封式变压器：变压器内部介质和外部大气相隔绝，避免互相交换，属一种非呼吸式变压器。
（2）双绕组变压器：只包括高、低压两绕组的变压器。
（3）多绕组变压器：每相上有两个以上绕组，分别连接到电压等级不同的线路上的变压器。
常见的为三绕组变压器，即有高、中、低三个绕组。
（4）有载调压变压器：装有有载调压分接开关，能在负载下进行调压的变压器。
（5）无励磁调压变压器：装有无励磁分接开关且只能在无励磁情况下进行调压的变压器。
（6）串联变压器：也叫增压变压器，是具有一个改变线路电压的串联绕组和一个励磁绕组的变压器。
（7）联络变压器：变电站或电厂用以联结两个电压不同的输电系统，并可按电力潮流的变化，每侧都可以做为一次或二次侧使用的变压器，包括自耦变压器和多绕组变压器。

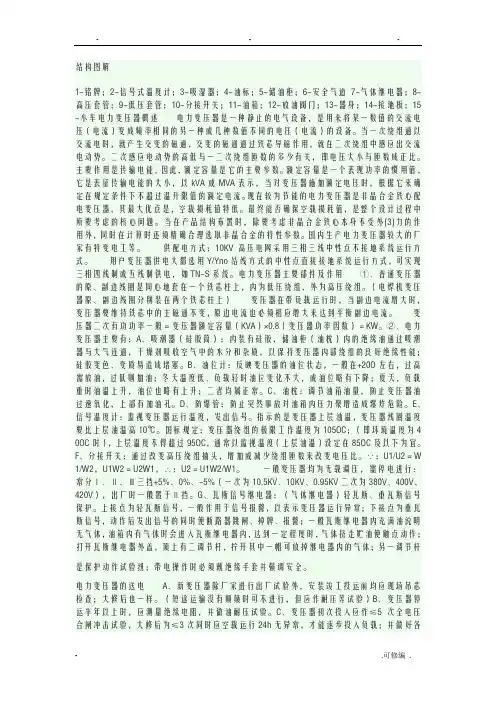

结构图解1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱；12-放油阀门；13-器身；14-接地板；15 -小车电力变压器概述电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。
当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。
二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。
主要作用是传输电能，因此，额定容量是它的主要参数。
额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。
现在较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。
最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。
当在产品结构布置时，除要考虑非晶合金铁心本身不受外[3]力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。
国内生产电力变压器较大的厂家有特变电工等。
供配电方式：10KV高压电网采用三相三线中性点不接地系统运行方式。
用户变压器供电大都选用Y/Yno结线方式的中性点直接接地系统运行方式，可实现三相四线制或五线制供电，如TN-S系统。
电力变压器主要部件及作用①、普通变压器的原、副边线圈是同心地套在一个铁芯柱上，内为低压绕组，外为高压绕组。
（电焊机变压器原、副边线圈分别装在两个铁芯柱上）变压器在带负载运行时，当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来达到平衡副边电流。
变压器二次有功功率一般＝变压器额定容量（KVA）×0.8（变压器功率因数）＝KW。
②、电力变压器主要有：A、吸潮器（硅胶筒）：内装有硅胶，储油柜（油枕）内的绝缘油通过吸潮器与大气连通，干燥剂吸收空气中的水分和杂质，以保持变压器内部绕组的良好绝缘性能；硅胶变色、变质易造成堵塞。
变压器的定义、作用、工作原理、基本构成1、变压器定义、作用在交流电路中，将电压升高或降低的设备叫变压器，变压器能把任一数值的电压转变成频率相同的我们所需的电压值，以满足电能的输送，分配和使用要求。
例如发电厂发出来的电，电压等级较低，必须把电压升高才能输送到较远的用电区，用电区又必须通过降压变成适用的电压等级，供给动力设备及日常用电设备使用。
变压器首要构成构件是初级线圈、次级线圈和铁芯（磁芯）,此外还有一些辅助部件。
线圈有两个或两个以上的绕组，其间接电源的绕组叫初级线圈，别的的绕组叫次级线圈。
它可以转换交流电压、电流和阻抗。
铁芯心的作用是加强两个线圈间的磁耦合。
为了削减铁内涡流和磁滞损耗，铁心由涂漆的硅钢片叠压而成;两个线圈之间没有电的联络，线圈由绝缘铜线（或铝线）绕成。
1.铁芯。
铁芯是变压器电磁感应的通路，由硅钢片组成，为了降低铁心中的发热损耗，铁心由厚度为0.23—0.5mm的硅钢片叠装而成。
采用硅钢片叠装可以减少涡流。
变压器的一、二次绕组都绕在铁芯上。
2.绕组。
绕组是变压器的电路部分，分高、低压绕组，即一、二次绕组。
绕组由绝缘的铜线或铝线绕成的多层线圈构成，套装在铁芯上。
3.油箱。
它是变压器的外壳，内装铁芯、绕组和变压器油，起一定的散热作用。
4.储油柜。
当变压器油的体积随温度的变化而膨胀或缩小时，储油柜起着储油和补油的作用，以保证油箱内充满油。
储油柜还能减少油与空气的接触面，防止油被过快氧化和受潮。
5.吸湿器。
储油柜内的油通过吸湿器与空气相通。
6.散热器。
它用来降低变压器的温度。
为提高变压器油冷却效果，可采用风冷、强（迫）油（循环）风冷和强油水冷等措施。
7.安全气道。
当变压器内部有故障、油温升高、油剧烈分解产生大量气体使油箱内压力剧增时，会将安全气道的玻璃冲碎，从而避免油箱爆炸或变形。
8.高、低压绝缘套管（瓷套管）。
它是将变压器高、低压引线引至油箱外部的绝缘装置，也起固定引线的作用。
9.分接开关。
胶囊储油柜使用说明书 0BB.469.167第页共页1 主要用途与适用范围本使用说明书阐述了此胶囊储油柜（以下简称储油柜）的结构及工作原理并详细叙述了其安装使用中的注意事项及其维护和修理。
本使用说明书适用于变压器用户对该储油柜的了解，并指导安装、使用和维修之用。
2 储油柜的结构及工作原理（参照附图）2.1储油柜的结构储油柜主要由以下几部分组成：主储油柜端盖、顶罩、主储油柜吸湿器接口、放气塞、开关储油柜吸湿器接口、开关储油柜端盖、开关储油柜油位计、开关储油柜注放油蝶阀、接开关的蝶阀、放油塞、主储油柜注放油蝶阀、排气蝶阀、接油箱的蝶阀、排污油蝶阀、小管式油表、油位计传感器、柜体、油位计毛细管、油位计显示器、螺钉、弯板、胶囊。
2.2 储油柜的工作原理2.2.1胶囊的作用储油柜是油浸式变压器油源补充、储蓄的容器，储油柜中变压器油质量的好坏直接影响变压器的使用寿命，变压器油的老化程度与其接触空气的时间有关，为了使储油柜中的变压器油不与空气接触，在储油柜内部设置了一个耐变压器油的胶囊，胶囊内腔的空气经过吸湿器与外界空气相通，用胶囊的膨胀和收缩来调节储油柜油面上的空间，从而防止了变压器油与空气的接触。
2.2.2 集气室的功能为了避免储油柜注油时和变压器运行中产生的气体进入储油柜，在储油柜的下部设置了一个集气室，当变压器油经此进入储油柜时，它能使夹杂在变压器油中的气体分离出来，被分离出来的气体积存在集气室的上部，气体量可以从集气室外部的小管式油表观察出来，当小管式油表的油面降到中下部时，应从排气管路排除气体。
另外，从集气室接出的注放油管路可以给储油柜补油或者放油，从集气室底部接出的排污油管路可以排掉储油柜中的污油。
2.2.3油位计的工作原理（参照AKM油位计说明书）该储油柜的主储油柜和开关储油柜均采用瑞典AKM公司的油位计显示油位。
主储油柜油位计分为三部分，传感器部分安装在储油柜的底部，显示器部分安装在变压器油箱上容易观察读数的位置，这两部分由毛细管连接并传递油位的变化。
