1.5图像一、s-t图像：（涉及概念：时间与时刻、位置、位移与路程、平均速度与瞬时速度、加速度、斜率）1、如图所示，描述物体各种情况下的运动情况：2、如图所示，描述物体在各个阶段的运动情况：3、如图所示，描述物体在各个阶段的运动情况：4、如图所示，描述物体在各个阶段的运动情况：5、甲、乙两物体的位移随时间变化如图所示，下列说法正确的是（）A、甲乙的运动方向相反；B、3s末甲乙相遇；C、甲的速度比乙的速度大；D、0-3s内甲的位移比乙的位移多3m；5、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲、乙两物体的距离越来越近；B、0-3s内甲、乙的位移相等；C、甲、乙两物体的速度相同；D、取向右为正方向，4s末甲在乙的左边；6、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲比乙提前2s出发；B、0-3s内甲、乙两物体的位移相同；C、甲比乙物体的速度大；D、3s后乙还能追上甲；7、如右图所示为甲、乙两物体相对于同一参考系的x－t图象，下面说法正确的是( ) A．甲、乙两物体的出发点相距xB．甲、乙两物体都做匀速直线运动C．甲物体比乙物体早出发的时间为t1D．甲、乙两物体向同方向运动8、下图是做直线运动的甲、乙两个物体的位移—时间图象，由图象可知( )A．乙开始运动时，两物体相距20 mB．在0～10 s这段时间内，两物体间的距离逐渐增大C．在10～25 s这段时间内，两物体间的距离逐渐变小D．两物体在10 s时相距最远，在25 s时相遇9、如图所示为甲、乙两物体的运动情况，下列说法错误的是（）A、0-3s内甲、乙两物体的位移相同；B、0-3s内甲、乙两物体的平均速度相同；C、乙一直在甲的前面；D、甲、乙都做匀速直线运动；E、3s末甲、乙两物体相遇；10、一汽车先向右做匀速直线运动，运动了3s，位移为10m，然后停下休息了2s后继续做匀速直线运动，经过2s的位移为10m，然后立即返回做匀减速直线运动，经过5s回到出发点，画出该汽车运动的x-t图象。

专题08 典型运动学图像（一）1.路程-时间图像（x t -）图像物体做直线运动，如果在任意时刻的速度都相等，即在任意相等的时间内通过的位移都相等，则物体做的是匀速直线运动。

做匀速直线运动的物体的位移-时间图像是一条倾斜的直线。

如图所示：xtxt1t 1x B①②图1 图2 图1上各点切线斜率tan xk tα∆==∆表示速度v ，即图线的倾斜程度反映物体运动的快慢，其倾斜程度越大，速度越快。

斜率的大小表示做匀速直线运动物体的速度的大小，斜率的正负即为速度的正负。

注 意：（1）x －t 图像不代表物体的运动轨迹，x-t 图像中倾斜直线表示物体做匀速直线运动。

（2）若图像不过原点，有两种情况：①图像在纵轴上截距表示开始计时物体相对于参考点的位移； ②图像在横轴上的截距表示物体过一段时间再从参考点出发。

（3）两图线相交说明两物体相遇，其交点B 的横坐标表示相遇的时刻，纵坐标表示相遇处对参考点的位移。

如上图中，图线①和图线②相交于B 点，表示两物体在t 1时刻相遇，其中x 1表示相遇处对参考点的位移。

（4）图像是倾斜直线表示物体做匀速直线运动，图像是曲线则表示物体做变速运动。

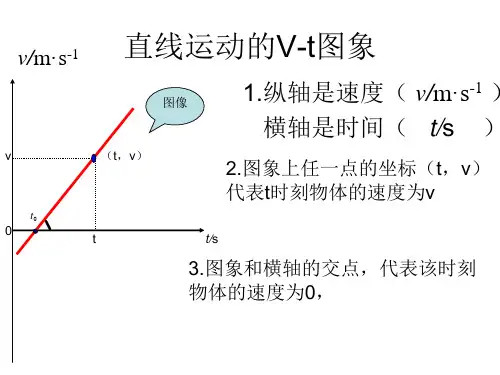

2.速度－时间图像（v-t 图像） （1）图像的物理意义 由于t v a ∆∆=，而v-t 图像中的斜率k=tv∆∆=αtan ，所以αtan =a ，斜率的大小即为加速度的大小，斜率的正负即为加速度的正负。

（2）匀速直线运动的v －t 图像匀速直线运动的速度v 是恒定的，不随时间发生变化，所以v －t 图像是一条与横轴平行的直线。

（3）变速直线运动的v －t 图像在变速直线运动中，如果在任意相等的时间内速度的改变都相等，这种运动叫匀变速直线运动，它的v －t 图像是一条倾斜直线，如图所示，A 表示匀加速直线运动的v －t 图像，B 表示匀减速直线运动的图像。

vt（4）v －t 图像的应用（1）可求出任一时刻的速度。

（2）可求出达到某一速度所需的时间。

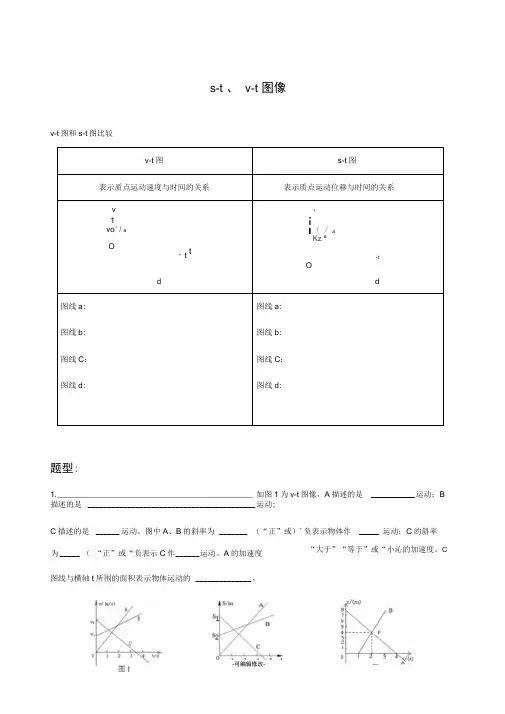

v-t图和s-t图比较v-t图s-t图表示质点运动速度与时间的关系表示质点运动位移与时间的关系v、1jvo‘ / a J〔 / aKz aO・t tO.td d图线a: 图线a:图线b: 图线b:图线C：图线C：图线d: 图线d:题型:1. ____________________________________________ 如图1为v-t图像，A描述的是 ___________ 运动；B 描述的是__________________________________________ 运动;C描述的是______ 运动。

图中A、B的斜率为_______ （“正”或）'负表示物体作 _____ 运动；C的斜率图线与横轴t所围的面积表示物体运动的______________ ，s-t 、v-t 图像为_____ （“正”或“负表示C作______ 运动。

A的加速度“大于”“等于”或“小沁的加速度。

C2. 如图2为s-t图像，A描述的是 _____________________ 运动；B描述的是 _____________________________运动；C描述的是______________________________ 运动。

图中A、B的斜率为 _____________ (“正”或“负”表示物体向________ 运动；C的斜率为______ ( “正”或)'负表示C向 _______ 运动。

A的速度 _____( “大于”“等于”或“/」小于B的速度。

3. 如图3所示，是A、B两运动物体的s —t图像，由图像分析A图像与S轴交点表示： __________________ ，A、B两图像与t轴交点表示： ______________________________ ，A、B两图像交点P表示：________________ ，A、B两物体分别作什么运动？________________________________________ 。

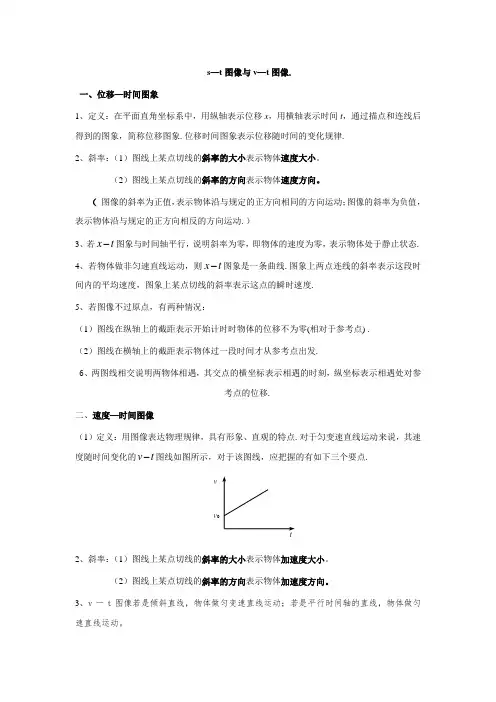

s —t 图像与v —t 图像.一、位移—时间图象1、定义：在平面直角坐标系中，用纵轴表示位移x ，用横轴表示时间t ，通过描点和连线后得到的图象，简称位移图象.位移时间图象表示位移随时间的变化规律.2、斜率：（1）图线上某点切线的斜率的大小表示物体速度大小。

（2）图线上某点切线的斜率的方向表示物体速度方向。

（ 图像的斜率为正值，表示物体沿与规定的正方向相同的方向运动；图像的斜率为负值，表示物体沿与规定的正方向相反的方向运动.）3、若t x -图象与时间轴平行，说明斜率为零，即物体的速度为零，表示物体处于静止状态.4、若物体做非匀速直线运动，则t x -图象是一条曲线.图象上两点连线的斜率表示这段时间内的平均速度，图象上某点切线的斜率表示这点的瞬时速度.5、若图像不过原点，有两种情况：（1）图线在纵轴上的截距表示开始计时时物体的位移不为零(相对于参考点) .（2）图线在横轴上的截距表示物体过一段时间才从参考点出发.6、两图线相交说明两物体相遇，其交点的横坐标表示相遇的时刻，纵坐标表示相遇处对参考点的位移.二、速度—时间图像（1）定义：用图像表达物理规律，具有形象、直观的特点.对于匀变速直线运动来说，其速度随时间变化的t v -图线如图所示，对于该图线，应把握的有如下三个要点.2、斜率：（1）图线上某点切线的斜率的大小表示物体加速度大小。

（2）图线上某点切线的斜率的方向表示物体加速度方向。

3、v 一t 图像若是倾斜直线，物体做匀变速直线运动；若是平行时间轴的直线，物体做匀速直线运动。

vv 04、纵轴上的截距其物理意义是运动物体的初速度v0.5、图线下的“面积”：（1）表示位移的大小。

（2）若此面积在时间轴的上方，表这段时间内位移方向为正；若在下方，位移为负。

6、两图线相交说明两物体在交点时的速度相等。

【课后练习】1．一遥控玩具小车在平直路上运动的位移—时间图象如上图所示，则（）A．15 s末汽车的位移为300 m B．20 s末汽车的速度为－1 m/sC．前10 s内汽车的加速度为3 m/s2D．前25 s内汽车做单方向直线运动2．某物体的位移－时间图象如图所示，则下列叙述正确的()A．物体运行的轨迹是抛物线B．物体运动的时间为8 sC．物体运动所能达到的最大位移为80 m D．在t＝4 s时刻，物体的瞬时速度为零3．某物体运动的速度—时间图象如右图所示，则物体做( )A．往复运动 B．匀变速直线运动C．朝某一方向的直线运动 D．不能确定4．如下图所示，用闪光照相的方法记录某同学的运动情况，若规定向右的方向为正方向，则下列图象能大体描述该同学运动情况的是( )5.某物体由静止开始做直线运动，物体所受合力F 随时间t 的变化图下列关于该物体运动情况的说法正确的是( )A ．物体在2～4 s 内做匀加速直线运动B ．物体在4 s 末离出发点最远C ．物体始终向同一方向运动D ．物体在0～4 s 和在4～8 s 内的位移相同6.如右图所示是某质点的v-t 图象，则( )A ．前2 s 物体做匀加速运动，后3 s 物体做匀减速运动B ．2～5 s 内物体静止C ．前2 s 和后3 s 内速度的增量均为 5 m/sD ．前2 s 的加速度是2.5 m/s 2，后3 s 的加速度是－53m/s 2 7．有四个运动的物体A 、B 、C 、D ，物体A 、B 运动的x －t 图象如下图甲所示；物体C 、D 从同一地点沿同一方向运动的v －t 图象如图乙所示．根据图象做出的以下判断中正确的是( )A ．物体A 和B 均做匀速直线运动且A 的速度比B 更大B ．在0～3 s 的时间内，物体B 运动的位移为10 mC ．t=3 s 时，物体C 追上物体DD ．t=3 s 时，物体C 与物体D 之间有最大间距8.汽车从静止起做匀加速直线运动，速度达到v 时立即做匀减速直线运动，最后停止，全部时间为t ，则汽车通过的全部位移为( )A ．vt B.vt 2 C ．2vt D.vt 49.甲、乙两物体沿同一方向做直线运动，6 s末在途中相遇．它们的速度图象如右图所示，可以确定( )A．t＝0时甲在乙的前方27 m处 B．t＝0时乙在甲的前方27 m处C．6 s之后两物体不会再相遇 D．6 s之后两物体还会再相遇相对运动思维在运动学中应用在运动学中特别是直线运动，会碰到不是单一的物体在地面上运动，而是二个或者更多的物体在地面上滑动。
