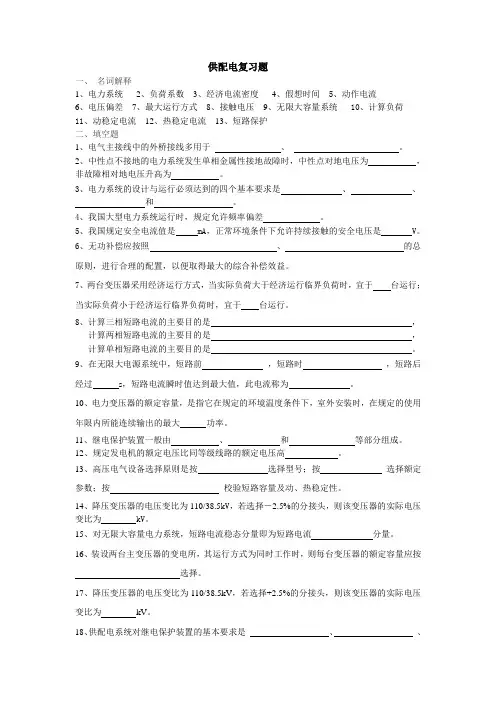

供配电技术复习

1、导线和电缆的截面选择必须满足发热条件、电压损耗条件、经济电流密度、机械强度和短路稳定度条件。

2、中性线截面S0一般应不小于相线截面S φ的一半，当S φ≤16mm2时，保护线SPE 应为SPE ≥S φ。

3、电能的生产、输送和使用全过程几乎是在 同一时刻完成的；电压损耗是指线路首端电压与末端电压的代数差。

4、过电流保护有定时限和反时限两种；其动作电流的整定公式为max..L ire wrel KA op I K K K K =I 。

5、按GB50062-1992规定1000kV A 油浸式电力变压器应配置过电流保护、 电流速断保护或差动保护、气体继电保护、过负荷保护和温度保护。

6、短路全电流包括短路电流周期分量和短路电流非周期分量；无穷大容量电力系统，短路前后的电源电压始终不变。

7、 高压断路器不仅能通断正常时的负荷电流，还能通断故障时的短路电流，按其采用的灭弧介质来划分，主要有油断路器、真空断路器 和六氟化硫断路器。

8、中央信号有以下几种类型：事故信号、预告信号、位置信号、指挥信号和联系信号。

9、熔断器熔体电流的选择条件是cFE I ≥I N .、pkFE KI ≥I N .和alOL FE I K ≥I N .。

10、供配电系统的接地有三种，即为工作接地、保护接地、重复接地。

11、SN10-10I/1000-300中1000表示断路器的额定电流，300表示断路器的短路容量。

12、表示变配电所的电能输送和分配路线的电路图，称为主接线或一次电路图。

13、衡量电力系统电能质量的基本参数是电压质量指标、频率质量指标和供电可靠性指标。

14、过电流保护装置动作电流的整定公式为max..L ire wrel KA op I K K K K =I ；电流速断保护动作电流的整定公式为max..K iwrel KA op I K K K =I 。

15、一级负荷中特别重要的负荷，除由 二个独立电源供电外，尚应增设 一个应急电源，并严禁其他负荷接入。

16、电压互感器У0/У0/接线，接成У0的二次线圈供测量三个线电压和三个相电压；结成的二次线圈供测量零序电压。

17、电力变压器内部故障的一种基本保护装置是瓦斯继电保护；它有轻瓦斯动作、重瓦斯动作和严重漏油三个工作状态。

18、并联电熔器在工厂供电系统中的装设位置有高压集中补偿、低压集中补偿、就地补偿。

19、高压断路器的控制开关有六个位置，线路发生相间短路时控制开关处于合闸后位置。

20、二次回路图主要有二次回路原理图、二次回路原理展开图和二次回路安装接线图。

21、由双回路线路供电，或专用高压线供电一般用于二级负荷。

22、我国规定的安全电流与安全电压分别为30mA，50V；。

23、隔离开关的主要作用是保证高压装置中的检修工作安全。

24、一般情况下，户外垂直埋设的角钢接地体，每根长度与每两根接地体之间的距离分别为2.5m，5m。

25、过电流保护提高灵敏度的措施是低电压闭锁保护。

26、对一般电器，动稳定度校验的条件为imax≥ish（3）+ Imax≥Ish（3）。

27、接相电压的单相设备容量应按最大负荷相所接的单相设备容量乘以3来计算其等效三相设备容量。

28、瞬时过电流脱扣器的动作电流应躲过线路的尖峰电流。

29、架空线路上的故障大多数是瞬时性短路，通常需装设ARD。

30、用电设备的实际电压与额定电压之差与额定电压的比称为电压偏差。

31、在反时限过电流保护电路中，短路电流越大，则动作时间越越小。

32、过电流速断保护，为保证选择性，其动作电流按躲过保护线路末端的最大短路电流整定。

33、为了计算设备的无功损耗在电力系统中引起的有功损耗增量，特引入一个换算系数Kq,称之为无功功率经济当量。

34、导线LGJ-150的150表示铝线部分的截面积。

35、油开关的额定电流就是它的最大工作电流。

36、电流互感器满足准确级要求的条件是S2N≥S2。

37、我国规定的安全电压为50v。

38、低压断路器瞬时过电流脱扣器应躲过线路的尖峰电流。

39、线路首端电压一定，当线路电压损失越大，则末端的电压偏差也越大。

40、中性点不接地系统发生单相接地故障时，允许暂时继续运行2小时。

41、SN10-10型断路器的触点是不暴露在空气中的。

42、单列布置的固定式低压配电屏，其屏前操作通道的最小宽度为1.5m。

43、线路断开时，应先断开断路器，再断开隔离开关。

线路闭合时，应先闭合隔离开关，再闭合断路器。

44、电缆和绝缘导线不需要校验其短路的动稳定度，但需要校验热稳定度。

45、线路侧隔离开关，可以防止检修断路器时，从用户侧反向送电。

46、1KV以下的电力系统与总容量在100KV•A以上的发电机或变压器相连的接地装置其工作电阻不得小于4Ω。

47、电压互感器У0/У0/接线，接成У0的二次线圈供电给电流继电器，结成的二次线圈供电给过电压表。

48、校验热稳定时，不应以三相短路冲击电流为计算依据。

49、系统发生三相短路后，经过半个周期，短路电流瞬时值不为Ik（3）。

50、放射式结线的特点是多个用户不由一条干线供电。

51、阀型避雷器使用时，不应与被保护的设备串联。

52、负荷开关正常使用时用于通断负荷电流，故障时不用于切断短路电流。

53、手动或遥控操作断开断路器及手动合闸于故障线路，断路器跳闸后，自动重合闸不应动作。

54、变电站综合自动化系统有主要有微机监控功能、微机保护功能、微机通信功能。

55、计算高压电网短路电流时，通常忽略回路的电阻元件。

56、定时限电流速断保护就是定时限过电流保护取消了时限元件的作用。

57、高压断路器的事故跳闸信号回路，不应按“对称原理”结线。

58、过电流继电器线圈中使继电器动作的最小电流称为Iop。

问答题：1、说明BV-500-（3X25+1X16）G40-DA各文字符号的含义。

答：BV-500：额定电压为500V塑料绝缘铜芯线（3×25+1×16）G40-DA：3根相线截面为25mm2，1根中性线截面为16mm2穿硬塑料管埋地/沿屋架或跨屋架敷设。

2、试画出KYN1-10/02型电源进线柜、KYN1-10/33型高压计量柜的主结线图。

答：3、什么是电流速断保护的“死区”?如何弥补？过电流保护的的动作时限如何整定？答：电流速断保护下式整定max..KiwrelKAopIKKKI显然，其动作电流大于线路末短的最大三相短路电流，所以电流速断保护不能保护线路全长，只能保护线路的一部分，线路不能被保护的部分称为保护死区。

在电流速断保护死区内，过电流保护为基本保护以弥补“死区”。

过电流保护的动作时限按“阶梯原则”整定4、如图所示，当一次电路发生三相短路时，试叙述其动作过程，并分析此电路能否用于相间短路保护？答：当一次电路发生三相短路时，流过过电流继电器线圈KA 的电流为：a C a KA I I I I 3=-=，KA 的常开触点闭合，接通断路器的跳闸线圈YR ，断路器跳闸，切断线路。

若AB 或BC 两相短路时，流过KA 线圈的电流为：aKA I I =或cKA I I =，KA 的常开触点闭合，接通断路器的跳闸线圈YR ，断路器跳闸，切断线路。

若AC 两相短路时，流过KA 线圈的电流为：aC a KA I I I I 2)(=--=断路器跳闸。

故该电路能用于相间短路保护。

5、下图为定时限过电流保护装置的原理接线图，请根据此图画出它的展开图。

答：6、继电保护装置的任务、基本要求及不同场合侧重点有何不同？答：继电保护装置的任务是：1）在供电系统出现短路故障时，作用于前方最近的断路器或其他控制保护装置，使之迅速跳闸，切除故障部分，恢复系统其他部分的正常运行，同时发出信号，提醒运行值班人员及时处理事故。

2）是在供电系统出现不正常工作状态，如过负荷或故障苗头时，发出报警信号，提醒运行值班人员注意并及时处理，以免发展为故障。

继电保护装置的基本要求是：1）选择性 2）速动性 3）可靠性 4）灵敏性 灵敏性常用灵敏系数Sp 来衡量。

对电力变压器，侧重灵敏性和快速性，对一般配电线路，侧重选择性。

7、如下图所示，当一次电路发生三相短路时，试叙述其动作过程，并分析此电路用于相间短路保护的接线系数。

答：当一次电路发生三相短路时，流过过电流继电器线圈KA 的电流为：a C a KA I I I I 3=-=，KA 的常开触点闭合，接通断路器的跳闸线圈YR ，断路器跳闸，切断线路。

若AB 或BC 两相短路时，流过KA 线圈的电流为：aKAI I =或cKA I I =，则Kw=1，若AC 两相短路时，流过KA 线圈的电流为：Ca C a KA I I I I I 22)(==--=，则Kw=2。

8、试确定下图所示供电系统中线路及所有变压器的额定电压。

答：因UN.G=6.3KV ，故：UN.WL1=6.3KV/1.05=6KV ，U1T.N1=UN.WL1=6KV ， U1T.N2=1.05⨯220V/380V ≈231V/400V ， U2T.N1=UG=6.3KV ， U2T.N2=1.1⨯220KV=242KV ， U3T.N1=UN.WL2=220KV ，U3T.N2=1.1⨯10KV=11KV(按长线路考虑)9、试画出6~10KV 露天变电所电源进线的主电路图和KYN1-10/41型绝缘监测、避雷器柜的主结线图。

答：10、未沿全程架设避雷线的35kV架空线，应怎样防护侵入雷电波的侵入。

请画图说明。

答：计算题：1、计算负荷Pc、Qc、Sc、Ic。

解：参考P20页例2-2，P23页例2-42、如下图所示，请计算K-1点的三相短路电流IK(3)、ish(3) 、Ish(3) 、I∞(3) 及三相短路容量SK。

其中：架空线的X0=0.35Ω/Km，变压器1T、2T型号均为S9-1000-/10，即SN=1000KV.A，U1N=10KV，U2N=0.4KV，UK%=5，△PK=9200W，系统出口断路器QF的断流容量SOC=500MV.A。
