第七章压力控制阀及压力控制回路培训汇编PPT课件

溢流阀和调压阀 减压阀和减压回路 顺序阀压力继电器平衡回路卸荷回路§7-1 溢流阀和调压阀溢流阀主要作用有两个一、溢流阀的结构和工作原理二、溢流阀的主要性能三、溢流阀的应用和调压回路超颖工作室金沐灶一、溢流阀的结构和工作原理图为溢流阀实物P k . A=P R =KX 0P k =KX 0/AP .A=K(X 0+x)PA=P 1A+F a =P 1A+K(x 0+x) 或P=P 1+K(x 0+x)/A二、溢流阀的主要性能弹簧压缩量x0弹簧压缩量x0+x超颖工作室金沐灶P k .πd 2/4=KX 0P k .πd 2/4=K(x 0+x)x= (πd 2/4K)(p-p k )Q=C q .a .(2/ρ)1/2p=C q .πdx(2/ρ)1/2pQ=(C q π2d 3/4K)(2/ρ)1/2(p 3/2-p k .p 1/2)先导式直动式超颖工作室金沐灶直动式和先导式溢流阀压力—流量特性比较P’k .πd 2/4=KX 0+F f P’k =4(KX 0+F f )/ πd2P”k .πd 2/4=KX 0-F f P”k =4(KX 0-F f )/πd 2三、溢流阀的应用和调压回路图7-11 溢流阀在容积调整系统中起限压安全作用超颖工作室金沐灶结束§7-2 减压阀和减压回路一、减压阀的结构和工作原理二、减压回路定压减压阀定比减压阀定差减压阀直动式先导式P 2.A=P3A+Fa=P3A+K(x+x)P 2=P3+K(x+x)/AP 2=P3+KX/A=常数下图表示了高压减压阀结构下图表示了高压减压阀结构。

其原理与一级同心式减压阀基本相同一级同心式减压阀基本相同。

在图示的操纵回路中在图示的操纵回路中，，液压操纵泵2的控制油进入减压阀式先导操纵阀3,然后扳动该阀操作手柄就可以时主回路中液动换向阀4换向，从而使液压阀工作从而使液压阀工作。

其中具有两个小阀的先导阀组，由手柄操纵由手柄操纵。

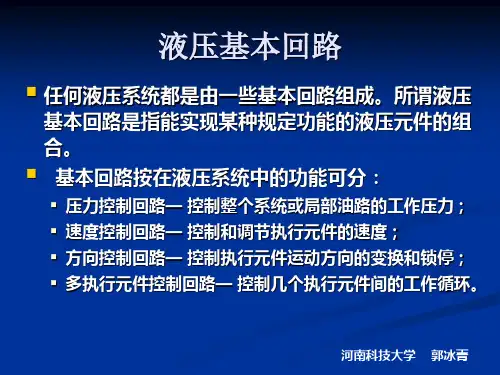

主讲教师：吴海燕whyfool@常用液压基本回路所谓基本回路，就是由一些液压元件组成的，用来完成特定功能的油路结构。

按基本回路在系统中功能分为压力控制回路、速度控制回路、方向控制回路和多执行元件控制回路。

§7.1 压力控制回路压力控制回路是利用压力控制阀控制整个液压系统或其分支油路的工作压力，以满足执行元件对力或力矩的要求。

主要有调压回路、减压回路、增压回路、卸荷回路、保压回路、平衡回路和释压回路等。

7.1.1 调压回路调压回路的功用是调定或限制液压系统的最高工作压力。

多用溢流阀来实现。

1、单级调压回路（书133页图7.1）溢流阀调定系统压力溢流阀调定系统过载压力图7-11 溢流阀在容积调2、二级调压回路图示位置压力由高压溢流阀3调节。

4通电，压力由远程调压阀5调节。

先导溢流阀实现远程调压的条件：5的调定压力低于3的调定压力。

动画演示图7-15 二级调压回路低压图7-16 二级调压回路远程调压阀3、多级调压回路图示，由阀1调压，压力较高。

YA+，由阀2或3调压，压力较低。

为获得多级压力，阀2或3的调定压力必须小于阀1的调定压力，否则，阀1将不起作用。

动画演示3级调压4、无极调压回路采用比例溢流阀7.1.2 减压回路减压回路的功用是单独调节系统中某一分油路的压力，使其低于系统压力的调定值。

单级减压——用一个减压阀即可分类< 多级减压——减压阀+远程调压阀即可无级减压——比例减压阀即可动画演示二级减压回路动画演示无极减压回路7.1.3 增压回路增压回路用来使系统某一分油路获得比系统压力高但流量不大的油液。

1、单作用增压缸的增压回路原理：p2 = p1A1/ A2=p1D2/d2特点：只能断续增压。

动画演示2、双作用增压缸的增压回路特点：能实现连续增压动画演示7.1.4 卸荷回路当系统中执行元件短时间工作时，常使液压泵在很小的功率下作空运转，而不是频繁启动驱动液压泵的原动机。

因为泵的输出功率为其输出压力与输出流量之积，当其中的一项数值等于或接近于零时，即为液压泵卸荷。

压力控制阀及压力控制回路在液压传动系统中,控制油液压力高低的液压阀称之为压力控制阀,简称压力阀。

这类阀的共同点是利用作用在阀芯上的液压力和弹簧力相平衡的原理工作的。

在具体的液压系统中，根据工作需要的不同，对压力控制的要求是各不相同的：有的需要限制液压系统的最高压力，如安全阀；有的需要稳定液压系统中某处的压力值（或者压力差，压力比等），如溢流阀、减压阀等定压阀；还有的是利用液压力作为信号控制其动作，如顺序阀、压力继电器等。

一、溢流阀1、溢流阀的基本结构及其工作原理溢流阀的主要作用是对液压系统定压或进行安全保护。

几乎在所有的液压系统中都需要用到它，其性能好坏对整个液压系统的正常工作有很大影响。

图5-14溢流阀的作用1—定量泵2—溢流阀3—节流阀4—液压缸5—变量1. 1. 1.溢流网的作用和性能要求(1)溢流阀的作用。

在液压系统中维持定压是溢流阀的主要用途。

它常用于节流调速系统中，和流量控制阀配合使用，调节进入系统的流量，并保持系统的压力基本恒定。

如图5-14(a)所示，溢流阀2并联于系统中，进入液压缸4的流量由节流阀3调节。

由于定量泵1的流量大于液压缸4所需的流量，油压升高，将溢流阀2打开，多余的油液经溢流阀2流回油箱。

因此，泵在这里溢流阀的功用就是在不断的溢流过程中保持系统压力基本不变。

用于过载保护的溢流阀一般称为安全阀。

如图5-14(b)所示的变量泵调速系统。

在正常工作时，安全阀2关闭，不溢流，只有在系统发生故障，压力升至安全阀的调整值时，阀口才打开，使变量泵排出的油液经溢流阀2流回油箱，以保证液压系统的安全。

(2)液压系统对溢流阀的性能要求。

①定压精度高。

当流过溢流阀的流量发生变化时，系统中的压力变化要小，即静态压力超调要小。

②灵敏度要高。

如图5-14(a)所示，当液压缸4突然停止运动时，溢流阀2要迅速开大。

否则，定量泵1输出的油液将因不能及时排出而使系统压力突然升高，并超过溢流阀的调定压力，称动态压力超调，使系统中各元件及辅助受力增加，影响其寿命。
