《AVD-LCD对外检验判定标准》-A1

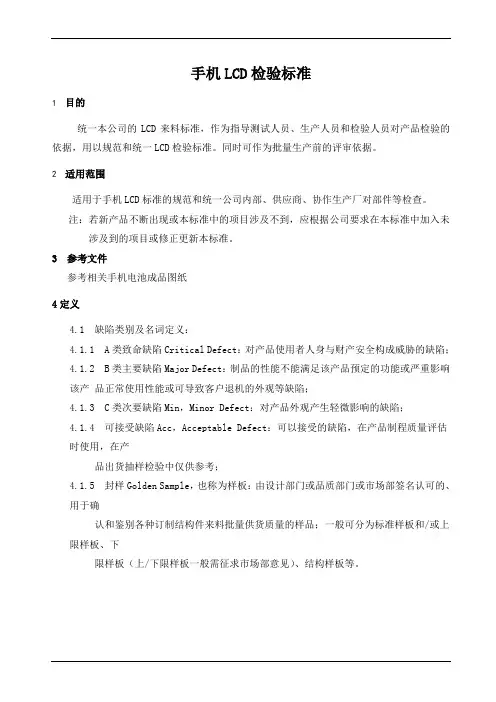

手机LCD检验标准1 目的统一本公司的LCD来料标准，作为指导测试人员、生产人员和检验人员对产品检验的依据，用以规范和统一LCD检验标准。

同时可作为批量生产前的评审依据。

2 适用范围适用于手机LCD标准的规范和统一公司内部、供应商、协作生产厂对部件等检查。

注：若新产品不断出现或本标准中的项目涉及不到，应根据公司要求在本标准中加入未涉及到的项目或修正更新本标准。

3参考文件参考相关手机电池成品图纸4定义4.1 缺陷类别及名词定义：4.1.1 A类致命缺陷Critical Defect：对产品使用者人身与财产安全构成威胁的缺陷；4.1.2 B类主要缺陷Major Defect：制品的性能不能满足该产品预定的功能或严重影响该产品正常使用性能或可导致客户退机的外观等缺陷；4.1.3 C类次要缺陷Min，Minor Defect：对产品外观产生轻微影响的缺陷；4.1.4 可接受缺陷Acc，Acceptable Defect：可以接受的缺陷，在产品制程质量评估时使用，在产品出货抽样检验中仅供参考；4.1.5 封样Golden Sample，也称为样板：由设计部门或品质部门或市场部签名认可的、用于确认和鉴别各种订制结构件来料批量供货质量的样品；一般可分为标准样板和/或上限样板、下限样板（上/下限样板一般需征求市场部意见）、结构样板等。

4.2表面等级及不良定义CBC B A B CBCA区：信息显示区域(点亮后灯光能看到的区域)B区：(除A区外)最小的可视区域(装上手机后可以从机壳中看到的最大区域C区：视区外围(装上手机看不到的区域)5 检验标准5．1 检验条件及环境A 在自然光或60W-100W（照度达600～800Lux）冷白荧光灯照明条件下检验；B观察距离:300－350mm；光源距被测物表面500～550mm ；C观察角度:水平方位45°±15°；D检验时按正常要求的距离和角度扫描整个被检测面:10S±5S；E检验人员裸视或矫正视力1.0以上，不能有色盲、色弱者。

1目的本标准由深圳市盟博科技有限公司制定，它是用于检验LCD性能及外观方面的指导性文件，详细阐述了检验条件、接受及判退的品质标准，为功能和外观检验提供科学、客观的方法。

2 适用范围本标准适用于盟博所有LCD类物料认证及来料检验过程。

3 引用文件无4 定义4.1 CRI（致命缺陷）：产品极重要质量特性不符合规范要求，此特性不合格将丧失产品使用价值或对人身有伤害的缺陷。

4.2 MAJ（主要缺陷）：产品重要质量特性不符合规范要求，此特性不合格将降低产品使用价值；4.3 MIN（次要缺陷）：一般质量特性不符合规范要求，不影响产品使用及装配。

5 抽样方案：5.1 依据GB/T 2828.1-2003 正常一次抽样Ⅱ类。

5.2 AQL取值（除特殊规定外）：CRI（致命缺陷）：0； MAJ（主要缺陷）：0.4； MIN（次要缺陷）：1.05.3 检验抽样方案转换原则（针对同一供应商同一型号的部品）5.3.1 正常检查转加严检查的条件：连续5批中有2批（包括检验不到5批已发现2批）检验不合格。

5.3.2 加严检查转正常检查的条件：连续5批合格。

5.3.3 正常检查转放宽检查的条件：①连续10批检验合格；②10批中不合格品（或缺陷）总数在界限个数以下；③生产正常；④主管者认为有必要。

以上四个条件必须同时满足。

5.3.4 放宽检查转正常检查的条件：①1批检验不合格；②生产不正常；③主管者认为有必要。

只要满足以上三条件之一。

5.3.5加严检查转暂停检查的条件：加严检验开始后，不合格批数累计达到五批。

5.3.6 抽样开箱率要求：开箱率60％，根据抽样数量，每包/盘数量、随机抽样。

6 外观检查条件6.1 环境条件：检查应在800-1200LUX的白色荧光灯下进行6.2 检查方法：目测,检查人眼应离液晶屏垂直距离大于30CM，角度为45度转动检查，时间15秒；6.3 视角判断方法：普通屏与显示屏水平面角度视角30~90度，IPS屏显示屏水平面角度成15~90度；7 LCD 区域定义7.1 外观区域定位、检验项目及判定标准：区域AA ：可视区，符号和数字显示区；区域A ：（除A 区外）可视区周围离玻璃边缘左右3MM ，上下5MM ； 区域B ：可视区外围（装机后看不到的区域，如固定框）；检验项目：要求表面平坦，无变形、刮花、划伤、裂痕、污渍、指纹、灰尘；色差；保护膜粘贴良好，无难撕现象；边缘胶框部分无压痕（小屏LCD 无此检验查项目）、变形、披锋，标识位置正确，字迹清晰，字体正常；对于带导光板的要求没有明显的压痕，划伤等。

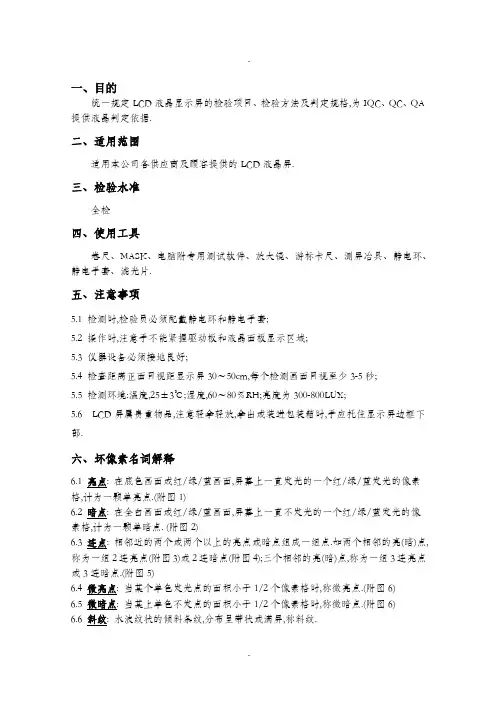

一、目的统一规定LCD液晶显示屏的检验项目、检验方法及判定规格,为IQC、QC、QA 提供液晶判定依据.二、适用范围适用本公司各供应商及顾客提供的LCD液晶屏.三、检验水准全检四、使用工具卷尺、MASK、电脑附专用测试软件、放大镜、游标卡尺、测屏冶具、静电环、静电手套、滤光片.五、注意事项5.1 检测时,检验员必须配戴静电环和静电手套;5.2 操作时,注意手不能紧握驱动板和液晶面板显示区域;5.3 仪器设备必须接地良好;5.4 检查距离正面目视距显示屏30～50cm,每个检测画面目视至少3-5秒;5.5 检测环境:温度,25±3℃;湿度,60～80﹪RH;亮度为300-800LUX;5.6 LCD屏属贵重物品,注意轻拿轻放,拿出或装进包装箱时,手应托住显示屏边框下部.六、坏像素名词解释6.1 亮点: 在底色画面或红/绿/蓝画面,屏幕上一直发光的一个红/绿/蓝发光的像素格,计为一颗单亮点.(附图1)6.2 暗点: 在全白画面或红/绿/蓝画面,屏幕上一直不发光的一个红/绿/蓝发光的像素格,计为一颗单暗点. (附图2)6.3 连点: 相邻近的两个或两个以上的亮点或暗点组成一组点.如两个相邻的亮(暗)点,称为一组2连亮点(附图3)或2连暗点(附图4);三个相邻的亮(暗)点,称为一组3连亮点或3连暗点.(附图5)6.4 微亮点: 当某个单色发光点的面积小于1/2个像素格时,称微亮点.(附图6)6.5 微暗点: 当某上单色不发点的面积小于1/2个像素格时,称微暗点.(附图6)6.6 斜纹: 水波纹状的倾斜条纹,分布呈带状或满屏,称斜纹.6.7 污点: 液晶片生产用料不纯而带来的杂质,呈点状、线状或不规则形状,且颜色深浅不一.6.8 划伤: 异物接触液晶屏的偏光片,使其受损而形成的点状或线状的缺陷.6.9 暗团: 液晶屏局部显示亮度较其周围偏暗而出现视觉上的暗印,称暗团.6.10 亮斑: 液晶屏局部显示亮度较其周围偏亮而出现视觉上的亮团,称亮斑.6.11异物: 灰尘或其它小杂质落入偏光片和玻璃之间,在底色画面形成发光和白色画面不发光的点状或不规则线状的缺陷.6.12 Mura: 液晶屏局部显示在视觉上灰色或白色的色差,呈点状、线状或带状分布.6.13 白点(团): 液晶屏在单色画面或Windows桌面下局部显示呈白色的点(团)状缺陷,与周围显示区域的颜色差异变化明显.6.14 内划伤: 液晶屏生产时,偏光片内侧或玻璃表面由于刮伤而形成的线状缺陷,在底色画面下呈发光的短线状.6.15 雾点: 液晶屏在底色画面下显示时,局部呈云雾状的轻微发光缺陷.6.16 漏光: 在屏幕外壳与液晶面板贴合处,漏光就是在不紧密而造成的背光灯的光线泄露,局部显示亮度大于周围显示区域,呈带状或半圆形的缺陷.6.17弱线: 在单色画面或Windows桌面,与上、下边框平行(横线)或与左、右边框垂直(竖线)的整条线状缺陷,呈灰黑色(暗线)或乳白色(白线),线体朦胧,不影响字符或图像的显示.6.18 底色银粉: 在底色画面下,局部呈银色的粉状缺陷,成片的分布.6.19晕点: 偏光片内的异物反光造成,有底色画面或Windows桌面下,在异物的周围形成一道光晕,亮度在视觉上要较周围偏亮.6.20偏光板汽泡: 由偏光板内的残留汽泡在通电时发光形成的在任何检测画面都能显示的点状缺陷,以所占的横向像素格的个数作为直径.6.21压伤: 液晶屏正面的局部显示区域受到外力重压后,受压部位玻璃未破损,但液晶体不能正常显示而呈现的点状或条状黑斑.6.22 液晶溢出: 在液晶屏玻璃未破损的情况下,液晶体溢到玻璃和偏光片之间形成的形状不规则的黑色缺陷,在任何发光画面可见,溢出部位不能形成画面显示.6.23 亮线: 由于IC和玻璃之间的连接不良造成的横向或纵向的在底色和红/绿/蓝画面一直发光的完整的线状(带状)缺陷,缺陷部位不能形成画面显示.6.24 暗线: 由于IC和玻璃之间的连接不良造成的横向或纵向的在全白和红/绿/蓝画面一直不发光的完整线状(带状)缺陷,缺陷部位不能形成画面显示.(黑色称之为黑线,彩色称之为彩线)6.25 白屏: 由于驱动板不良造成的液晶屏只有灯管发光,显示区域无任何显示信号,整个屏幕为白色.6.26 密集点: 两个(组)或两个(组)以上相邻近但又不相连的点(连点)称为密集点.七、坏像素注释及说明7.1 亮点(附图1) 7.2 暗点(附图2)为一个暗点7.3 连亮点(附图3) 7.4 连暗点(附图4)连亮点 连暗点7.6 附图61).当某个单色发光点的面积小于1/2个 2).当某个单色不发光点的面积小于1/2个像素格时,称微亮点; 像素格时,称微暗点. 7.7 点状缺陷和线状缺陷的划分a:垂直宽度,b:水平宽度1)当2a ≥b时,为点状,Φ=(a+b)/2;2)2a ﹤b 时,为线状. 7.8 坏像素的判定发光面积≥1/2像素格 a ≥1/2像素格 ①a ≥1/2像素格 a ﹤1像素格◆亮点 ◆1个点 ◆2连亮点 ◆1亮点 ②a ﹤1/2像素格 ◆1亮点 7.9 显示区域的划分显示屏的正中心为圆心,以LCDA 区;区以外的所有区域.八、检验项目8.1外包装检查:检查外包装是否完好无损.（全检/批）8.2规格型号、等级检查:按入库单号及采购定单,核对每批来料的规格型号、等级是否与实物一致.（5PCS/批）8.3外形尺寸检测:检测其长度、宽度、厚度与及灯管线的长度,以工程研发提供相应的规格书为标准,确保所有检测的数据符合要求.8.4玻璃在铁框内的移动范围:≤0.5mm.8.5黑边偏移:上下黑边偏移≤0.5mm,左右黑边偏移≤0.5mm.8.6显示画面缺陷判定:通电,用专用检测软件对各个画面进行检测,按《液晶屏缺陷判表据表》进行分类,并记录标示.九、液晶屏等级判定标准9.1 A+ 级9.2 A 级9.3 B 级9.4 C 级9.5 D 级。

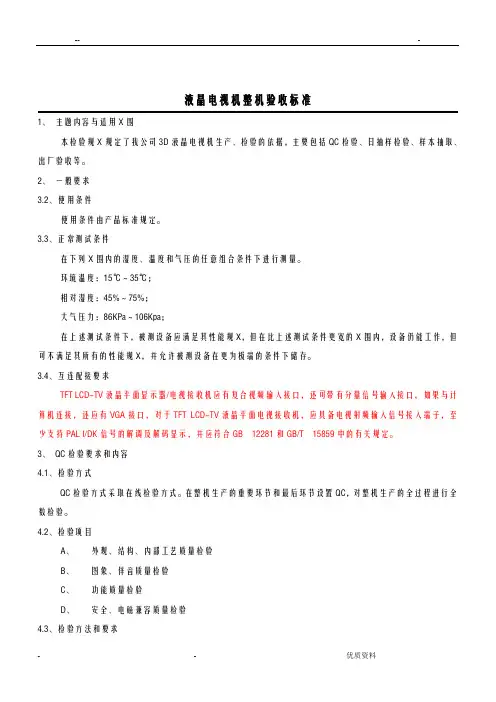

液晶电视机整机验收标准1、主题内容与适用X围本检验规X规定了我公司3D液晶电视机生产、检验的依据，主要包括QC检验、日抽样检验、样本抽取、出厂验收等。

2、一般要求3.2、使用条件使用条件由产品标准规定。

3.3、正常测试条件在下列X围内的湿度、温度和气压的任意组合条件下进行测量。

环境温度：15℃～35℃；相对湿度：45%～75%；大气压力：86KPa～106Kpa；在上述测试条件下，被测设备应满足其性能规X，但在比上述测试条件更宽的X围内，设备仍能工作，但可不满足其所有的性能规X，并允许被测设备在更为极端的条件下储存。

3.4、互连配接要求TFT LCD-TV液晶平面显示器/电视接收机应有复合视频输入接口，还可带有分量信号输入接口，如果与计算机连接，还应有VGA接口，对于TFT LCD-TV液晶平面电视接收机，应具备电视射频输入信号接入端子，至少支持PAL I/DK信号的解调及解码显示，并应符合GB 12281和GB/T 15859中的有关规定。

3、QC检验要求和内容4.1、检验方式QC检验方式采取在线检验方式。

在整机生产的重要环节和最后环节设置QC，对整机生产的全过程进行全数检验。

4.2、检验项目A、外观、结构、内部工艺质量检验B、图象、伴音质量检验C、功能质量检验D、安全、电磁兼容质量检验4.3、检验方法和要求按工序操作工艺文件的内容和要求进行检查。

4.4、质量记录和处理凡在在线检验过程中出现的有缺陷的半成品机器，均要求在流程卡上注明故障现象或故障部位，并将坏机打入前道工序维修，不得流入下道工序。

经前道工序修复后方可重新提交检验。

检验人员每天作好检验记录，汇总后提交上级质量主管人员，对批量性和其它质量异常必须在第一时间反馈上级质量主管人员或经理。

4、日抽样检验5.1、检验项目A、开箱检验B、工艺装配检验C、常温主要电性能检验D、常温负荷试验6、开箱检验要求和内容6.1、检验方式开箱检验采取包装后开箱抽检方式进行。
