钢筋绑扎规则钢筋绑扎规则部分内容选自《施工手册(1)》“第一部分一钢筋工程”（电脑上显示）P172页起1.钢筋绑扎用扎丝可采用20-22号（注：20#扎丝直径为0.9㎜；22#扎丝直径为0.7㎜），其中22号铁丝只用于绑扎直径12㎜以下的钢筋。
2.铁丝长度可参考表9-80的数值采用；因铁丝是成盘供应的故习惯上是按每盘铁丝周长的几分之几来切断。
钢筋绑扎铁丝长度参考表（㎜） 9-80表钢筋直径（㎜）3-5 6-8 10-12 14-16 18-20 22 25 28323-5 120 130 150 170 1906-8 150 170 190 220 250 270 290 320 10-12 190 220 250 270 290 310 340 14-16 250 270 290 310 330 360 18-20 290 310 330 350 380 22 330 350 370 400 3.准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。
水泥砂浆垫块的厚度，应等于保护层厚度。
垫块的平面尺寸：当保护层的厚度等于或小于20㎜时为30×30㎜，大于20㎜时为50㎜×50㎜。
当在垂直方向使用垫块时，可在垫块中埋入20号铁丝。
塑料卡的形状有两种：塑料垫块和塑料环圈，见图如下9-115。
塑料垫块用于水平构件（如梁、板），在两个方向均有凹槽,以便适应两种保护层厚度。
塑料环圈适用于垂直构件（如：柱、墙）使用时钢筋从卡嘴进入卡腔；由于塑料卡圈有弹性，可使卡腔的大小能适应钢筋直径的变化。
图9-115控制混凝土保护层用塑料卡(a)塑料垫块;(b)塑料卡圈。
4.划出钢筋位置线。
平面或墙板的钢筋，在模板上划线；柱的箍筋，在两根对角线主筋上划点；梁的箍筋，则在架立筋上划点；基础的钢筋，在两向各取一根钢筋划点或在垫层上划线。
钢筋接头的位置，应根据来料规格，结合9-2-1-3条对有关接头位置、数量的规定,使其相互错开,在模板上划线。
钢丝的标号尺寸对照表钢丝标号尺寸对照表：1. 常用钢丝：（1）4号钢丝：直径为4.0 mm，粗度为0.194mm；（2）5号钢丝：直径为5.5mm，粗度为0.245mm；（3）6号钢丝：直径为6.5mm，粗度为0.22mm；（4）7号钢丝：直径为7.0mm，粗度为0.254mm；（5）8号钢丝：直径为8.0mm，粗度为0.254mm；（6）9号钢丝：直径为9.0mm，粗度为0.304mm；（7）10号钢丝：直径为10.0mm，粗度为0.34mm；（8）11号钢丝：直径为12.0mm，粗度为0.38mm；（9）12号钢丝：直径为13.5mm，粗度为0.41mm；（10）13号钢丝：直径为14.5mm，粗度为0.45mm；（11）14号钢丝：直径为15.5mm，粗度为0.51mm。
2. 标准钢丝：（1）2.2号钢丝：直径为2.2mm，粗度为0.145mm；（2）3号钢丝：直径为3.2mm，粗度为0.19mm；（3）4号钢丝：直径为4.0mm，粗度为0.224mm；（4）4.5号钢丝：直径为4.5mm，粗度为0.238mm；（5）5号钢丝：直径为5.0mm，粗度为0.25mm；（6）5.5号钢丝：直径为5.5mm，粗度为0.26mm；（7）6号钢丝：直径为6.0mm，粗度为0.274mm；（8）6.5号钢丝：直径为6.5mm，粗度为0.28mm；（9）7号钢丝：直径为7.0mm，粗度为0.302mm；（10）7.5号钢丝：直径为7.5mm，粗度为0.32mm；（11）8号钢丝：直径为8.0mm，粗度为0.34mm；（12）9号钢丝：直径为9.0mm，粗度为0.36mm；（13）10号钢丝：直径为10.0mm，粗度为0.39mm；（14）11号钢丝：直径为11.0mm，粗度为0.41mm；（15）12号钢丝：直径为12.0mm，粗度为0.43mm；（16）13号钢丝：直径为13.0mm，粗度为0.45mm；（17）14号钢丝：直径为14.0mm，粗度为0.48mm；（18）15号钢丝：直径为15.0mm，粗度为0.50mm；（19）16号钢丝：直径为16.0mm，粗度为0.53mm；（20）17号钢丝：直径为17.0mm，粗度为0.55mm；（21）18号钢丝：直径为18.0mm，粗度为0.58mm；（22）19号钢丝：直径为19.5mm，粗度为0.62mm。

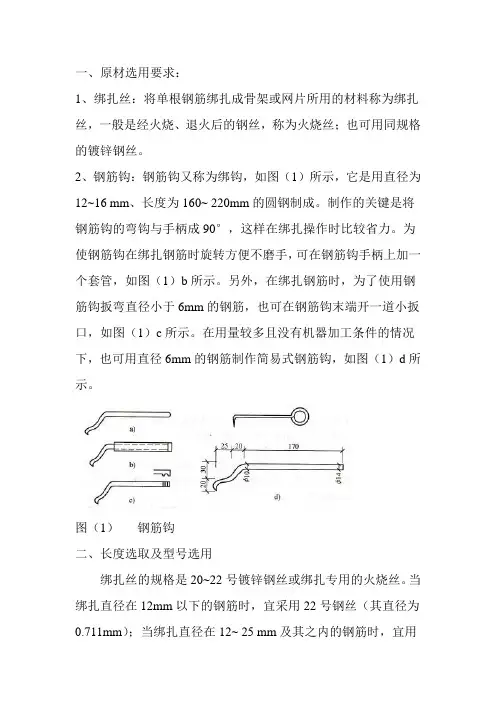

一、原材选用要求：1、绑扎丝：将单根钢筋绑扎成骨架或网片所用的材料称为绑扎丝，一般是经火烧、退火后的钢丝，称为火烧丝；也可用同规格的镀锌钢丝。
2、钢筋钩：钢筋钩又称为绑钩，如图（1）所示，它是用直径为12~16 mm、长度为160~ 220mm的圆钢制成。
制作的关键是将钢筋钩的弯钩与手柄成90°，这样在绑扎操作时比较省力。
为使钢筋钩在绑扎钢筋时旋转方便不磨手，可在钢筋钩手柄上加一个套管，如图（1）b所示。
另外，在绑扎钢筋时，为了使用钢筋钩扳弯直径小于6mm的钢筋，也可在钢筋钩末端开一道小扳口，如图（1）c所示。
在用量较多且没有机器加工条件的情况下，也可用直径6mm的钢筋制作简易式钢筋钩，如图（1）d所示。
图（1）钢筋钩二、长度选取及型号选用绑扎丝的规格是20~22号镀锌钢丝或绑扎专用的火烧丝。
当绑扎直径在12mm以下的钢筋时，宜采用22号钢丝（其直径为0.711mm）；当绑扎直径在12~ 25 mm及其之内的钢筋时，宜用20号钢丝（直径为0.914 mm）。
绑扎楼板钢筋网片时，一般用单根22号钢丝；绑扎梁、柱钢筋骨架则采用双根22号钢丝。
绑扎丝要有合理的长度，一般以用钢筋钩拧2.5圈后，钢丝出头长度大约在20mm为宜。
钢丝太长，不但浪费，还会因外露在混凝土表面而影响构件质量。
钢筋绑扎丝的制备长度如下表所示。
三、绑扎要求：1、绑扎事项：钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。
如采用一面顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不位移。
墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎。
柱箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花（图2）交错绑扎。
绑梁上部纵向筋的箍筋,宜用套扣法绑扎.绑扎板筋时一般用八字扣（图1），除外围两根筋的相交点应全部绑扎外，其余各点、双向板相交点须全部绑扎。
紧固件螺纹直径与螺距对照表螺栓、螺钉、螺柱公称长度表注：尽量不采用括号内尺寸螺栓、螺钉、螺柱螺纹的公称长度注：公称长度1 螺纹长度b,则：①1≤125 b=2d+6 ②1>125—200 b=2d+2 ③1>200 b=2d+5 公、英制对照表、紧固件常用尺寸规格公称直径与螺距系列表 GB193-63常用金属材料重量计算公式（每千只重量）园钢重量（公斤）=0.00617×直径×直径×长度 方钢重量（公斤）=0.00785×边宽×边宽×长度六角钢重量（公斤）=0.0068×对边宽×对边宽×长度 八角钢重量（公斤）=0.0065×对边宽×对边宽×长度螺纹钢重量（公斤）=0.00617×计算直径×计算直径×长度角钢重量（公斤）=0.00785×（边宽+边宽-边厚）×边厚×长度 扁钢重量（公斤）=0.00785×厚度×边宽×长度钢管重量（公斤）=0.02466×壁厚×（外径-壁厚）×长度 钢板重量（公斤）=7.85×厚度×面积园紫铜棒重量（公斤）=0.00698×直径×直径×长度园黄铜棒重量（公斤）=0.00668×直径×直径×长度园铝棒重量（公斤）=0.0022×直径×直径×长度方紫铜棒重量（公斤）=0.0089×边宽×边宽×长度方黄铜棒重量（公斤）=0.0085×边宽×边宽×长度方铝棒重量（公斤）=0.0028×边宽×边宽×长度六角紫铜棒重量（公斤）=0.0077×对边宽×对边宽×长度六角黄铜棒重量（公斤）=0.00736×边宽×对边宽×长度六角铝棒重量（公斤）=0.00242×对边宽×对边宽×长度紫铜板重量（公斤）=0.0089×厚×宽×长度黄铜板重量（公斤）=0.0085×厚×宽×长度铝板重量（公斤）=0.00171×厚×宽×长度园紫铜管重量（公斤）=0.028×壁厚×（外径-壁厚）×长度园黄铜管重量（公斤）=0.0267×壁厚×（外径-壁厚）×长度园铝管重量（公斤）=0.00879×壁厚×（外径-壁厚）×长度注：公式中长度单位为米，面积单位为平方米，其余单位均为毫米。
