弱电人手孔井的设置要求

弱电人手孔井的设置要求一、引言弱电人手孔井是指用于弱电工程（如电信、计算机网络、监控、安防、音视频等）布线的管井，是基础设施工程中的重要组成部分。

其主要作用是为各种弱电线缆提供保护、密封和交叉连接的功能。

为了确保弱电人手孔井的布置和设置符合规范和安全要求，需要按照一定的标准进行设计、建造和维护。

二、弱电人手孔井的布置要求1.点位布置：弱电人手孔井的布置需要根据实际需要和弱电设备的分布情况来确定。

一般应该根据不同区域和楼层划分，合理确定孔井的数目和位置，并与建筑结构和弱电设备布线路径相匹配。

2.布置间距：弱电人手孔井之间的布置间距应根据布线的需要和安全要求设置。

一般要求布置均匀，不超过40-50米。

同时，需要保证孔井之间布置有足够的空间，方便日常维护和检修。

3.布置高度：弱电人手孔井的布置高度应与电源孔井的布置相匹配，一般布置在地下或者室内墙面上。

孔井之间的水平距离和竖直距离应满足弱电线缆布线的需要，同时避免干扰和冲击。

三、弱电人手孔井的设计要求1.外观尺寸：弱电人手孔井的外观尺寸应根据需要和实际使用情况进行合理设计。

一般要考虑到弱电线缆的长度、直径和弯曲半径等因素，以及后续的维护和更新需求。

同时，外观尺寸也应符合相关的国家标准和规范要求。

2.材料选择：弱电人手孔井的材料选择应具有耐腐蚀、防水、耐压和阻燃等特性。

常用的材料包括玻璃钢、钢筋混凝土、PVC等。

选择材料时要考虑到孔井的使用环境和载荷要求，以及后期维护和管理的方便性。

3.密封性能：弱电人手孔井的密封性能是确保线缆安全和设备正常运行的关键。

因此，孔井的设计和施工要保证良好的密封性能，避免水、尘、气体和小动物的进入。

同时，孔井的密封性能也要符合相关的防火和防爆要求。

四、弱电人手孔井的施工要求1.施工工艺：弱电人手孔井的施工要遵循相关的施工工艺和规范。

包括基础施工、钢筋安装、模板搭设、浇筑混凝土、检查调整等环节。

施工过程中需要保证孔井的净高度和净宽度，不得有错误、变形或损坏。

弱电井一般规范目前,随着教育的不断发展,有许多高校和中学都在建设新的校区。

新建校园是否具有先进的、完整的弱电系统是衡量学校建设水平的一个主要标志。

为了满足目前和今后的需要,绝大多数学校在建设时都将校园的弱电系统放在一个很主要的位置。

计算机校园网、公共广播、安防与监控、有线电视、多媒体教学、“一卡通”等弱电子系统一应俱全。

所有的子系统的布线都将涉及到校园内室外管道,所以室外管道的设计好坏,将直接影响到系统的投资和系统的性能。

弱电室外管道的设计仍然遵循通信管道的设计方法和设计规范,但由于使用的场合和敷设线缆的种类不同,设计方面也有很大的区别,应分别对待。

下面从几个方面进行阐述。

1 管道的路由选择室外管道的路由和整个弱电系统的布置有关,凡是综合布线需要敷设的地方都需要室外管道。

新建的校园不可能再采用架空布线的方式。

室外管道从中心(网络中心、监控中心、电视演播中心等)开始延伸到校园的各个角落,以满足校园计算机网、监控、广播等系统敷设线缆的需要。

管道的路由一般选择在校园的主要道路上。

但由于校园的主干道上的地下管线很多,诸如下水管、供水管、煤气管等等,同时道路相对较窄,因此将弱电管道的路由选择在靠近建筑物的绿化带不失为一个好方法。

这样做,一方面降低了与其他管线交叉与间隔等问题,施工难度小,今后受其他管线开挖维修的影响小,系统的安全性得到保证；另一方面,可以减小管道的埋深,降低管道的施工要求,例如管道基础可以不需要采用钢筋混凝土或混凝土基础,管道不需要进行水泥包封等等,节省了工程的投资。

当弱电管道必须和其他管线进行交叉时,尽量选择较少的交越点,即将分支管道集中起来,在一、二处进行交越,交越后,分支管道再向各个方向分散,尽量避免多处交叉的现象出现。

在交叉的处理过程中,要考虑弱电管道和其他管道的各自埋深,以及相互之间的间隔距离,要求能够满足相关的标准。

2 管道容量、管道材料和孔径的选择2．1 管道的容量大多数的学校都选择将各个中心设置在一个建筑单体内,如计算机网络中心、监控中心、电视演播中心、广播中心等等,这样便于弱电系统的维护和管理。

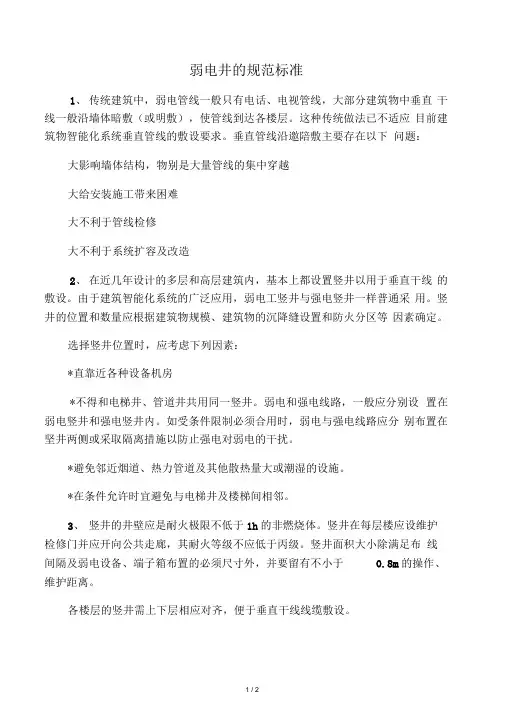

弱电井的规范标准1、传统建筑中，弱电管线一般只有电话、电视管线，大部分建筑物中垂直干线一般沿墙体暗敷（或明敷），使管线到达各楼层。

这种传统做法已不适应目前建筑物智能化系统垂直管线的敷设要求。

垂直管线沿邀陪敷主要存在以下问题：大影响墙体结构，物别是大量管线的集中穿越大给安装施工带来困难大不利于管线检修大不利于系统扩容及改造2、在近几年设计的多层和高层建筑内，基本上都设置竖井以用于垂直干线的敷设。

由于建筑智能化系统的广泛应用，弱电工竖井与强电竖井一样普通采用。

竖井的位置和数量应根据建筑物规模、建筑物的沉降缝设置和防火分区等因素确定。

选择竖井位置时，应考虑下列因素：*直靠近各种设备机房*不得和电梯井、管道井共用同一竖井。

弱电和强电线路，一般应分别设置在弱电竖井和强电竖井内。

如受条件限制必须合用时，弱电与强电线路应分别布置在坚井两侧或采取隔离措施以防止强电对弱电的干扰。

*避免邻近烟道、热力管道及其他散热量大或潮湿的设施。

*在条件允许时宜避免与电梯井及楼梯间相邻。

3、竖井的井壁应是耐火极限不低于1h的非燃烧体。

竖井在每层楼应设维护检修门并应开向公共走廊，其耐火等级不应低于丙级。

竖井面积大小除满足布线间隔及弱电设备、端子箱布置的必须尺寸外，并要留有不小于0.8m的操作、维护距离。

各楼层的竖井需上下层相应对齐，便于垂直干线线缆敷设。

4.弱电竖井内布置有所有智能化子系统的设备和管线、桥架。

如火灾白动报警系统就有各楼层设置的各种控制模块、端子箱、火灾报警总线、联动总线、手动启停重要消防设备的控制线、消防电话线、消防广播线对于计算机网络系统的建筑物，各楼层弱电竖井兼作楼层设备问，内设置楼层网络交换机、配线架等，竖井并不单单是走线的井道。

有时竖立井内还要设置电话分线箱，电视分配器箱等。

所以说对于建筑来说竖井关非可有可无，不但要有，而且要一定的面积。

5.计算机网络系统，楼层设备的数量应从楼层配线架至信息插座水平布线的长度距离来考虑，当水平布线的长度在范围内，可设置一个楼层设备间。

直埋电缆如果需要设井的话，那应该在接头处设，和电缆制造长度有关。

一般穿管情况下设井。

如：电力工程电缆设计规范：5.4.7 较长电缆管路中的下列部位，应设有工作井：（1）电缆牵引张力限制的间距处。

其最大间距，可按本规范附录F 确定。

（2）电缆分支、接头处。

（3）管路方向较大改变或电缆从排管转入直埋处。

（4）管路坡度较大且需防止电缆滑落的必要加强固定处。

民用建筑电气设计规范：7.3.4.7 在线路转角、分支处应设电缆人孔井，在直线段上，为便于拉引电缆也应设置一定数量的电缆人孔井，人孔井间的距离不宜大于150m。

7.3.4.8 电缆人孔井的净空高度不宜小于1.80m，其上部人孔的直径不应小于0.70m。

如果只是电缆穿钢管或者PVC，我觉得井的距离不应该超过30米，因为穿管线路不允许超过30米。

管井的设置可以参考《电力工程电缆设计规范GB 50217-2007》：5. 4. 7 较长电缆管路中的下列部位，应设置工作井：1 电缆牵引张力限制的间距处。

2 电缆分支、接头处。

3 管路方向较大改变或电缆从排管转入直埋处。

4 管路坡度较大且需防止电缆滑落的必要加强固定处。

工作井的大小根据什么确定根据电缆有关施工规范，电缆的弯曲半径不小于20d.通常高压电缆井要比低压电缆井大。

电缆井的大小和电缆的管群数和电缆井位置还有关系。

我们做的低压电缆井通常净尺寸1米*1.2米。

高压井至少净尺寸2米*1.5米左右规范上是不超过100m，但实际市政上都不超过50m，一般30-40m，这个主要是敷设电缆受机械的限制，特别是大的电缆，距离长了无法拖动。

60米-80米。

通常的穿管器工作距离最多100米左右。

需要电缆为铠装才行，否则距离超过80就会是电缆护层收到破坏，影响绝缘性及使用年限。

10kV的吧，典型设计一般是60米一座，但实际施工中往往反映说太长了，电缆不好放，以下是一点经验：1、直线放的时候就40～50米一座；2、有转角之类情况另外加一座（不是直通，是弯通或三通井）；3、特别注意的，碰到雨水、污水等大型管道的，两边都要设一座电井。
