桥梁支架计算书

钢管桩支架计算书一．工程概况1.1 工程简介A匝道2号大桥是陕西神木至府谷高速公路永兴镇立交互通的匝道桥，全桥长221.5m，跨径组合为：3×35m+46.5m+2×35m,，主梁横截面设计为单箱四室结构，箱梁高2.4m，顶板宽19.5m，底板宽14.5，箱梁自重每延米45.9吨，全桥采用现浇连续施工，其中主跨下面通过主干桥西尔沟2号大桥构成立交体系。

1.2 建设条件该地区属于山谷地区且常年少雨，气候干燥。

高程变化有时较剧烈，施工条件较困难。

1.2.1地形地貌典型的黄土高原沟壑地形，气候干燥，地下水位较深，地形沿高程方向变化较剧烈。

1.2.2地质情况地质情况主要为Q，多属于分化砂岩和分化泥岩，岩土层大部或全部受到4分化。

承载力从中密碎石土的250KPa到风化砂岩的1200KPa不等，摩阻力相应的大体变化为80KPa到100KPa。

1.2.3气候气候干燥少雨，年均降雨量很小，早晚温差变化较大。

二．施工方案总体布置和荷载设计值2.1 支架搭设情况说明A匝道2号大桥上部结构采用现浇式预应力钢筋混凝土变截面箱梁。

根据工程实际情况采用钢管桩支架方案进行现浇施工，砼浇筑分两次浇筑，即第一次浇筑箱梁底板和腹板，第二次浇筑箱梁顶板和翼缘板。

根据大桥结构设计情况及现场施工条件的特点，综合考虑安全性、经济性和适用性，拟采用钢管桩支架作为该现浇体系的临时支承结构。

钢管桩采用Φ800mm×8mm-Q235的无缝焊接钢管。

方木布置情况：横桥向放置截面尺寸为15cm×15cm的方木，间距0.3m。

15cm×15cm方木放置在工10型钢上，工10型钢放置在贝雷梁上，贝雷梁放置在钢管桩顶端的沙桶上。

2.2 设计荷载取值混凝土自重取：26.5kN/m3箱梁重：24.1kN/m2模板自重： 2.5kN/m2施工人员和运输工具重量： 2.5kN/m2振捣混凝土时产生的荷载： 2.5kN/m2考虑分项系数后的每平米荷载总重：31.6kN/m2三．贝雷梁设计验算大桥第四跨跨径为46.5m,其他跨径为35m,在计算中需要对不同的跨径进行验算。

（六）、承台施工方案及模板计算4、安装模板承台桥墩均采用大块钢模板施工,设拉杆。

面板采用δ＝6mm厚钢板，[10 竖带间距0。

3m,[14 横带间距0。

5m,竖肋采用[10槽钢,间距30cm，横肋采用［14槽钢，间距100cm.横肋采用2[14a工字钢，拉杆间距150cm。

拉杆采用φ20圆钢承台尺寸:钢桁梁部分11.4×18。

4×3.5m。

模板采用分块吊装组拼就位的方法施工。

根据模板重量选择合适的起吊设备立模、拆模。

根据承台的纵、横轴线及设计几何尺寸进行立摸。

安装前在模板表面涂刷脱模油,保证拆模顺利并且不破坏砼外观。

安装模板时力求支撑稳固，以保证模板在浇筑砼过程中不致变形和移位。

由于承台几何尺寸较大,模板上口用对拉杆内拉并配合支撑方木固定。

承台模板与承台尺寸刚好一致，可能边角处容易出现漏浆,故模板设计时在一个平行方向的模板拼装后比承台实际尺寸宽出10cm，便于模板支护与加固。

模板与模板的接头处,应采用海绵条或双面胶带堵塞，以防止漏浆。

模板表面应平整，内侧线型顺直,内部尺寸符合设计要求.模板及支撑加固牢靠后,对平面位置进行检查，符合规范要求报监理工程师签证后方能浇筑砼。

5、浇注砼钢筋及模板安装好后，现场技术员进行自检，各个数据确认无误,然后报验监理，经监理工程师验收合格后方可浇筑砼。

砼浇注前，要把模板、钢筋上的污垢清理干净。

对支架、模板、钢筋和预埋件进行检查，并做好记录.砼浇注采用商品砼.浇筑的自由倾落高度不得超过2m,高于2 m时要用流槽配合浇筑，以免砼产生离析.砼应水平分层浇筑，并应边浇筑边振捣，浇筑砼分层厚度为30 cm左右，前后两层的间距在1。

5m以上。

砼的振捣使用时移动间距不得超过振捣器作用半径的1.5倍；与侧模应保持5~10cm 的距离；插入下层砼5~10cm；振捣密实后徐徐提出振捣棒；应避免振捣棒碰撞模板、钢筋及其他预埋件，造成模板变形,预埋件移位等.密实的标志是砼面停止下沉,不再冒出气泡，表面呈平坦、泛浆。

满堂支架计算碗扣式钢管支架门架式钢管支架扣件式满堂支架（后图为斜腿钢构）1立杆及底托1.1立杆强度及稳定性（通过模板下传荷载）由上例可知，腹板下单根立杆（横向步距300mm，纵向步距600mm）在最不利荷载作用下最大轴力P=31.15KN，在模板计算荷载时已考虑了恒载和活载的组合效应（未计入风压，风压力较小可不予考虑）。

可采用此值直接计算立杆的强度和稳定性。

立杆选用Ф48*3.5小钢管，由于目前的钢管壁厚均小于 3.5mm 并且厚度不均匀，可按Ф48*3.2或Ф48*3.0进行稳定计算。

以下按Ф48*3.0进行计算，截面A=424mm2。

横杆步距900mm，顶端（底部）自由长度450mm，则立杆计算长度900+450=1350mm。

立杆长细比：1350/15.95=84.64按 GB 50017--2003 第132页注1 计算得绕X轴受压稳定系数φx=φy=0.656875。

强度验算：31150/424=73.47N/mm2=73.47MPa，满足。

稳定验算：31150/(0.656875*424)=111.82MPa，满足。

1.2立杆强度及稳定性（依照《建筑施工扣件式钢管脚手架安全技术规范》）支架高度16m，腹板下面横向步距0.3m，纵向（沿桥向）步距0.6m，横杆步距0.9m。

立杆延米重3.3Kg=33N，每平方米剪刀撑的长度系数0.325。

立杆荷载计算：单根立杆自重：(16+（16/0.9）*（0.3+0.6）+0.325*16*0.9)*33=1210N=1.21KN。

单根立杆承担混凝土荷载：26*4.5*0.3*0.6=21.06KN。

单根立杆承担模板荷载：0.5*0.3*0.6=0.09KN。

单根立杆承担施工人员、机具荷载：1.5*0.3*0.6=0.27KN。

单根立杆承担倾倒、振捣混凝土荷载：（2.0+4.0）*0.3*0.6=1.08KN。

风荷载：W K=0.7u z*u s*w0风压高度变化系数u z查《建筑结构荷载规范》表7.2.1可取1.25（支架高度20m内，丘陵地区）；风荷载脚手架体型系数u s 查《建筑施工扣件式钢管脚手架安全技术规范》表 4.2.4可取1.3ψ（敞开框架型，ψ为挡风系数，可查《建筑施工扣件式钢管脚手架安全技术规范》表A-3，表中无参照数据时可按下式计算）；挡风系数ψ=1.2*An/Aw。

大桥支架计算书目录1.编制依据............................................... - 1 -2.工程概况............................................... - 2 -3.现浇箱梁满堂支架布置及搭设要求......................... - 2 -4.现浇箱梁支架验算....................................... - 3 -4.1荷载计算.......................................... - 3 -4.1.1荷载分析..................................... - 3 -4.1.2荷载组合..................................... - 4 -4.1.3荷载计算..................................... - 4 -4.2结构检算.......................................... - 6 -4.2.1腕扣式钢管支架立杆强度及稳定性验算 ........... - 6 -4.2.2满堂支架整体抗倾覆验算...................... - 14 -4.2.3立杆底座和地基承载力计算.................... - 15 -4.2.4箱梁底模强度计算............................ - 17 -4.2.5模板底横向方木验算：........................ - 20 -4.2.6横向方木底纵向方木计算：.................... - 21 -西一大桥主梁现浇箱梁模板及满堂支架方案计算书1.编制依据1.1亚行贷款酒泉市城市环境综合治理项目的有关投标文件。

施工技术方案一、支架施工方案本桥梁的脚手架采用Φ48mm ，壁厚3.5mm 钢管,现浇箱梁、板梁脚手架步距、纵距、横距分别为1.2m×0.9 m×0.6 m ，现浇箱梁腹板位置纵距、横距采用0.45m ×0.6m ，现浇板梁墩顶位置纵距、横距采用0.6m ×0.6m ，现浇箱梁高m h 7.1=，现浇板梁m h 1.1=。

1、立杆荷载组合支架计算荷载取值包括支架、模板、混凝土及钢筋、施工荷载、振捣产生的荷载，其取值分别为：① 支撑架、模板自重标准值21/5.0m kN Q =。

② 浇注混凝土及钢筋荷载2Q （以最不利位置和不同纵距、横距考虑）现浇箱梁腹板位置22/2.447.126m kN Q =⨯=；现浇箱梁中部位置22/1.237.16.13m kN Q =⨯=；现浇板梁跨中位置22/8.15m kN Q =。

现浇板梁墩顶位置22/6.281.126m kN Q =⨯=。

现浇板梁渐变段位置22/?m kN Q =。

③ 施工人员及设备荷载标准值23/0.1m kN Q =。

④ 振捣混凝土产生的荷载24/0.2m kN Q =。

2、立杆轴向力计算公式[]V Q L L Q Q Q N y x 24312.1)(4.12.1+∙∙++=，其中x L ，y L 为立杆纵向、横向间距，V 为x L ，y L 段混凝土体积，1.2、1.4为安全系数。

则立杆轴向力N 为：现浇箱梁腹板位置立杆轴向力N （6.0,45.0==y x L L ）[]kNN 6.152.446.045.02.16.045.0)0.20.1(4.15.02.1=⨯⨯⨯+⨯⨯+⨯+⨯= 现浇箱梁中部位置立杆轴向力N （6.0,9.0==y x L L ）[]kNN 6.171.236.09.02.16.09.0)0.20.1(4.15.02.1=⨯⨯⨯+⨯⨯+⨯+⨯= 现浇板梁跨中位置立杆轴向力N （6.0,9.0==y x L L ）[]kNN 8.128.156.09.02.16.09.0)0.20.1(4.15.02.1=⨯⨯⨯+⨯⨯+⨯+⨯= 现浇板梁墩顶位置立杆轴向力N （6.0,6.0==y x L L ）[]kNN 1.146.286.06.02.16.06.0)0.20.1(4.15.02.1=⨯⨯⨯+⨯⨯+⨯+⨯= 现浇板梁墩顶位置立杆轴向力N （9.0,6.0==y x L L ）[]kNN ??9.06.02.19.06.0)0.20.1(4.15.02.1=⨯⨯⨯+⨯⨯+⨯+⨯= 3、立杆承载力及立杆底座承载力立杆轴向力Af N ϕ≤，其中58.1==AI i (回转半径)，立杆计算长度cm l o 18612055.1=⨯=，11858.1186===i l o λ，由118=λ，查表求得387.0=ϕ。

桥梁上部结构支架现浇计算书一、编制依据二、工程简介本标段上部结构现浇支架施工桥梁3座,其中窑头互通ZA1匝道桥跨径为6*25m,箱梁为单箱双室截面,顶板宽19.5m,底板宽15.5m；悬臂2m,翼缘板外侧厚O.20m,根部厚0.45m；顶板厚0.25m,底板厚0.22m,腹板厚跨中段为0.5m,变厚段为0.8m；端横梁宽度为1.5m,中横梁宽度2.0m,现浇梁板距离地面最高12.3m,最低6.6m。

窑头互通ZA2匝道桥跨径组合为：4×20m钢筋混凝土连续箱梁+4X20m简支桥面连续预应力混凝土箱梁，箱梁为单箱双室截面，顶板宽20m,底板宽16m；悬臂2m,翼缘板外侧厚0.20m,根部厚0.45m；顶板厚0.25m,底板厚0.22m,腹板厚跨中段为0.5Onb变厚段为0.80m；端横梁宽度为15m,中横梁宽度2.0m,现浇梁板距离地面8.5m,最低1.7m0窑头互通ZD匝道桥跨径组合为：5×20m预应力混凝土简支桥面连续小箱梁+5X20m 钢筋混凝土连续现浇箱梁，箱梁为单箱单室截面，顶板宽9m,底板宽5m；悬臂2m,翼缘板外侧厚0.2Onb根部厚0.45m；顶板厚0.25m,底板厚0.22m,腹板厚跨中段为0.5Onb变厚段为0.80m；端横梁宽度为15m,中横梁宽度2.0m,现浇梁板距离地面最高I175m,最低3.4m0三、现浇箱梁模板及支架体系设计三座桥梁上部结构均采用支架法现浇施工，均采用满堂支架法施工。

四、现浇箱梁支架计算书ZD ZA1互通ZA2匝道桥，为施工简便，支架横距和纵距布置均不超出窑头互通ZA1匝道桥最大间距布置。

4.1荷载计算4.1.1荷载分析根据本桥现浇箱梁的结构特点，在施工过程中将涉及到以下荷载形式：⑴卬——箱梁自重荷载，新浇混凝土密度取2600kg∕πΛ(2)q2一箱梁内模、底模、内模支撑及外模支撑荷载，按均布荷载计算，经计算取q2=1∙0kPa0⑶q3——施工人员、施工材料和机具荷载，按均布荷载计算，当计算模板及其下肋条时取2.5kPa;当计算肋条下的梁时取1.5kPa;当计算支架立柱及替他承载构件时取1OkPa o(4)q4——振捣混凝土产生的荷载，对底板取2.0kPa,对侧板取4.0kPa°(5)q5——新浇混凝土对侧模的压力。

海湖路桥箱梁断面较大，本方案计算以海湖路桥北幅为例进行计算，南幅计算与北幅相同。

海湖路桥北幅为5×30m等截面预应力混凝土箱形连续梁（标准段为单箱双室），箱梁高度，箱梁顶宽。

对荷载进行计算及对其支架体系进行检算。

满堂支架的计算内容为：①碗扣式钢管支架立杆强度及稳定性验算②满堂支架整体抗倾覆验算③箱梁底模下横桥向方木验算④碗扣式支架立杆顶托上顺桥向方木验算⑤箱梁底模计算⑥立杆底座和地基承载力验算⑦支架门洞计算。

1 荷载分析荷载分类作用于模板支架上的荷载，可分为永久荷载（恒荷载）和可变荷载（活荷载）两类。

⑴模板支架的永久荷载，包括下列荷载。

①作用在模板支架上的结构荷载，包括：新浇筑混凝土、模板等自重。

②组成模板支架结构的杆系自重，包括：立杆、纵向及横向水平杆、水平及垂直斜撑等自重。

③配件自重，根据工程实际情况定，包括：脚手板、栏杆、挡脚板、安全网等防护设施及附加构件的自重。

⑵模板支架的可变荷载，包括下列荷载。

①施工人员及施工设备荷载。

②振捣混凝土时产生的荷载。

③风荷载、雪荷载。

荷载取值（1）雪荷载根据《建筑结构荷载规范》（GB 50009-2012）查附录可知，雪的标准荷载按照50年一遇取西宁市雪压为m2。

根据《建筑结构荷载规范》（GB50009-2012 ）雪荷载计算公式如下式所示。

Sk=ur×so式中：Sk——雪荷载标准值(kN/m2)；ur——顶面积雪分布系数；So——基本雪压(kN/m2)。

根据规《建筑结构荷载规范》（GB 50009-2012）规定，按照矩形分布的雪堆计算。

由于角度为小于25°，因此μr取平均值为，其计算过程如下所示。

Sk=ur×so=×1=m2（2）风荷载根据《建筑结构荷载规范》（GB 50009-2012）查附录可知，风的标准荷载按照50年一遇取西宁市风压为m2根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）风荷载计算公式如下式所示。

主桥边跨现浇梁钢支架计算书
设计参数
- 主桥边跨现浇梁长度：10m
- 梁截面尺寸：150mm x 250mm
- 混凝土强度等级：C30
- 钢支架尺寸：80mm x 80mm x 6mm
- 钢支架材质：Q235
假设
- 假设混凝土极限拉应力为0.67fctk，混凝土极限抗压强度为fck+8。

荷载计算
- 荷载组合采用最不利工况组合；
- 施工荷载（配重）：4.0kN/m2
- 现浇梁及混凝土浇筑时荷载：25kN/m2
钢支架计算
钢管强度计算公式
- 钢管承载能力=1.2×σs×A/γm
- σs——钢管屈服强度
- A——钢管截面面积
- γm——安全系数，取值为1.0。

钢管刚度计算公式
- KS=Es×As/L
- Es——钢管弹性模量
- As——钢管截面面积
- L——钢管长度
钢管最大变形计算公式
- δmax=5(qL4)/(384EI)
- qL4/384EI——集中力作用下钢管在跨中的最大挠度
钢管稳定性计算公式
- fcr=π²EI/δcr²
- E——钢管弹性模量
- I——钢管截面惯性矩
- δcr——稳定临界挠度
结论
根据经过计算的结果，取钢管Q235直径为89mm，壁厚为5.5mm，长度为3m，最大变形为1.3mm，稳定性满足要求；取6支钢管布置在主梁下，即跨中4m处，间距为1m，能够满足设计要求。

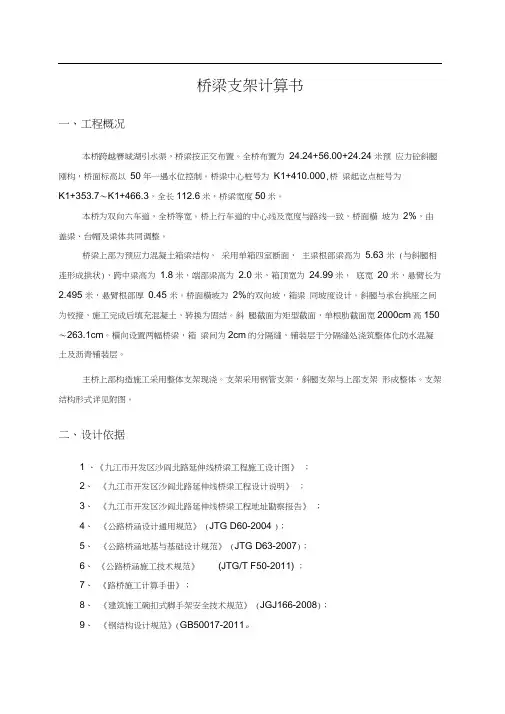

桥梁支架计算书一、工程概况本桥跨越赛城湖引水渠，桥梁按正交布置。

全桥布置为24.24+56.00+24.24 米预应力砼斜腿刚构，桥面标高以50年一遇水位控制。

桥梁中心桩号为K1+410.000,桥梁起讫点桩号为K1+353.7〜K1+466.3，全长112.6米，桥梁宽度50米。

本桥为双向六车道，全桥等宽。

桥上行车道的中心线及宽度与路线一致，桥面横坡为2%，由盖梁、台帽及梁体共同调整。

桥梁上部为预应力混凝土箱梁结构，采用单箱四室断面，主梁根部梁高为5.63 米 (与斜腿相连形成拱状)，跨中梁高为1.8米，端部梁高为2.0 米，箱顶宽为24.99米，底宽20 米，悬臂长为2.495 米，悬臂根部厚0.45 米。

桥面横坡为2%的双向坡，箱梁同坡度设计。

斜腿与承台拱座之间为铰接，施工完成后填充混凝土，转换为固结。

斜腿截面为矩型截面，单根肋截面宽2000cm高150〜263.1cm。

横向设置两幅桥梁，箱梁间为2cm的分隔缝，铺装层于分隔缝处浇筑整体化防水混凝土及沥青铺装层。

主桥上部构造施工采用整体支架现浇。

支架采用钢管支架，斜腿支架与上部支架形成整体。

支架结构形式详见附图。

二、设计依据1 、《九江市开发区沙阎北路延伸线桥梁工程施工设计图》；2、《九江市开发区沙阎北路延伸线桥梁工程设计说明》；3、《九江市开发区沙阎北路延伸线桥梁工程地址勘察报告》；4、《公路桥涵设计通用规范》 (JTG D60-2004 )；5、《公路桥涵地基与基础设计规范》 (JTG D63-2007)；6、《公路桥涵施工技术规范》(JTG/T F50-2011) ；7、《路桥施工计算手册》；8、《建筑施工碗扣式脚手架安全技术规范》 (JGJ166-2008)；9、《钢结构设计规范》(GB50017-2011。

三、临时支架布置图临时支架边跨采用型材焊接，主跨采用碗口脚手架搭设而成，布置图如图1所示:图1:临时支架布置图四、边跨临时支架计算混凝土外框面积：A 41.64m 2 混凝土镂空面积：A 4 4.4 17.6 m 2混凝土实际截面面积：A A A 41.64 17.6 24.04m 24.1、荷载分析边跨支架主要荷载为桥梁本身钢筋混凝土荷载，容重取26kN/m 3，施工荷载取3kN/m 2，梁底分配量采用工钢12.6,纵向主梁采用工钢45a ,支架顶部分配梁采用工山LJ IB亠舶II"IP IIP I Pi a I ii lli IhiIII 11 IIII.■丄-钢45a。

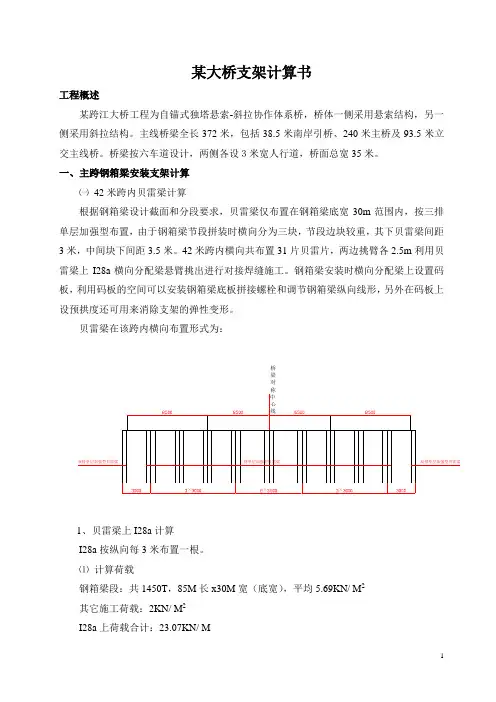

某大桥支架计算书工程概述某跨江大桥工程为自锚式独塔悬索-斜拉协作体系桥，桥体一侧采用悬索结构，另一侧采用斜拉结构。

主线桥梁全长372米，包括38.5米南岸引桥、240米主桥及93.5米立交主线桥。

桥梁按六车道设计，两侧各设３米宽人行道，桥面总宽35米。

一、主跨钢箱梁安装支架计算㈠42米跨内贝雷梁计算根据钢箱梁设计截面和分段要求，贝雷梁仅布置在钢箱梁底宽30m范围内，按三排单层加强型布置，由于钢箱梁节段拼装时横向分为三块，节段边块较重，其下贝雷梁间距3米，中间块下间距3.5米。

42米跨内横向共布置31片贝雷片，两边挑臂各2.5m利用贝雷梁上I28a横向分配梁悬臂挑出进行对接焊缝施工。

钢箱梁安装时横向分配梁上设置码板，利用码板的空间可以安装钢箱梁底板拼接螺栓和调节钢箱梁纵向线形，另外在码板上设预拱度还可用来消除支架的弹性变形。

贝雷梁在该跨内横向布置形式为：桥梁对1、贝雷梁上I28a计算I28a按纵向每3米布置一根。

⑴计算荷载钢箱梁段：共1450T，85M长x30M宽（底宽），平均5.69KN/ M2其它施工荷载：2KN/ M2I28a上荷载合计：23.07KN/ M⑵采用桥梁博士V3.03进行计算，结果如下：①计算模型I28a共划分84个单元，85个节点，计算模型为：计算模型②计算结果弯矩图剪力图由图可见，在荷载作用下，结构最大弯矩为8KN.M，最大剪力为27KN。

查型钢表，I28a工字钢I x=7115cm4，A=55.37cm2，W x=508.214cm3 。

一根工字钢可以承受弯矩：M=σ弯* W x=73.7KN·M；可以承受的剪力为：T=σ剪*A=470.6KN，远远大于其实际结构内力。

很明显，其强度满足规范要求。

（验算时，其容许弯曲应力取145Mpa，容许剪应力取85MPa）③竖向位移结构最大竖向位移为0<260/400=0.65cm，满足规范要求。

④支座反力（KN）节点号水平力竖向力弯矩2 0.000e+000 3.262e+001 0.000e+0009 0.000e+000 3.993e+001 0.000e+00010 0.000e+000 0.000e+000 0.000e+00011 0.000e+000 3.320e+001 0.000e+00018 0.000e+000 3.558e+001 0.000e+00019 0.000e+000 0.000e+000 0.000e+00020 0.000e+000 3.518e+001 0.000e+00027 0.000e+000 3.525e+001 0.000e+00028 0.000e+000 0.000e+000 0.000e+00029 0.000e+000 3.545e+001 0.000e+00036 0.000e+000 3.418e+001 0.000e+00037 0.000e+000 0.000e+000 0.000e+00038 0.000e+000 3.759e+001 0.000e+00042 0.000e+000 3.640e+001 0.000e+00043 0.000e+000 0.000e+000 0.000e+00044 0.000e+000 3.640e+001 0.000e+00048 0.000e+000 3.759e+001 0.000e+00049 0.000e+000 0.000e+000 0.000e+00050 0.000e+000 3.418e+001 0.000e+00057 0.000e+000 3.545e+001 0.000e+00058 0.000e+000 0.000e+000 0.000e+00059 0.000e+000 3.525e+001 0.000e+00066 0.000e+000 3.518e+001 0.000e+00067 0.000e+000 0.000e+000 0.000e+00068 0.000e+000 3.558e+001 0.000e+00075 0.000e+000 3.320e+001 0.000e+00076 0.000e+000 0.000e+000 0.000e+00077 0.000e+000 3.993e+001 0.000e+000 84 0.000e+000 3.262e+001 0.000e+0002、贝雷梁计算（仅计算一组）⑴计算荷载由于I28a刚度比钢箱梁小很多，由钢箱梁传递来的荷载不能按平均分配进行计算，为保证安全，取I28a上最大支座反力（三排单层为一组）为73.13KN按集中荷载进行计算，间距3米。

北引桥盖梁支架计算书一、工程简介新造珠江北引桥总长为826米，桥梁起点桩号为K5+427.4，终点桩号为K6+253.4；南引桥总长为396米，桥梁起点桩号为K7+011.4，终点桩号为K7+407.4。

桥墩中心线垂直桥梁中心线呈径向布置。

墩身基础采用钻孔灌注桩和分离式承台，分两幅桥分别设计。

北引桥桩基布置型式为：采用4根直径1.2m的钻孔灌注桩，桩间净距3.0m,承台为矩形，平面尺寸为5.2m×5.2m,承台厚2.5m。

北引桥墩身采用花瓶墩，墩底截面尺寸4.0m×2.0m，墩顶截面为6.5m×2.0m。

墩顶均设预应力盖梁。

盖梁横桥向布置图（单位：cm）二、参考资料1、设计院及相关部门提供的该项目相关技术资料2、《公路桥涵施工技术规范》（JTJ041-2000）—人民交通出版社3、《钢结构设计手册》（第二版）——中国建筑工业出版社4、《公路桥涵钢结构及木结构设计规范》（JTJ025－86）5、《结构力学》——人民交通出版社6、《路桥施工计算手册》——人民交通出版社7、《实用土木工程手册》——人民交通出版社8、《公路桥涵设计通用规范》——（JTG D60－2004）9、《公路施工手册－桥涵》——人民交通出版社三、计算参数Q235钢材的允许应力：【σ】＝170MPaQ235钢材的允许剪应力：【τ】＝120MPaQ235钢材的弹性模量：E＝2.1×105Mpa45#钢：【τ】＝250MPa四、计算软件盖梁支架结构采用MIDAS进行整体建模验算。

五、计算内容一）支架结构图(单位：cm)二）计算模型三）荷载计算1、混凝土自重荷载（P1）：按照结构物高度进行计算，以压力荷载形式施加给支架悬臂段模板面板，由面板将荷载传递至悬臂段三角支撑架，进而传递至盖梁支架。

P1=h*γ其中：h—结构物对应计算点的高度；γ—混凝土容重，取25KN/m3；2、模板自重荷载（P2）：根据实际设计模板重量，取P2=1Kpa。

桥梁支架计算书一、工程概况本桥跨越赛城湖引水渠，桥梁按正交布置.全桥布置为24.24+56。

00+24.24米预应力砼斜腿刚构，桥面标高以50年一遇水位控制。

桥梁中心桩号为K1+410。

000，桥梁起讫点桩号为K1+353。

7～K1+466.3,全长112。

6米，桥梁宽度50米.本桥为双向六车道，全桥等宽.桥上行车道的中心线及宽度与路线一致,桥面横坡为2%，由盖梁、台帽及梁体共同调整。

桥梁上部为预应力混凝土箱梁结构，采用单箱四室断面，主梁根部梁高为5。

63米(与斜腿相连形成拱状）,跨中梁高为1。

8米，端部梁高为2.0米,箱顶宽为24。

99米,底宽20米，悬臂长为2。

495米，悬臂根部厚0.45米。

桥面横坡为2%的双向坡，箱梁同坡度设计。

斜腿与承台拱座之间为铰接，施工完成后填充混凝土，转换为固结.斜腿截面为矩型截面，单根肋截面宽2000cm，高150～263.1cm。

横向设置两幅桥梁，箱梁间为2cm的分隔缝，铺装层于分隔缝处浇筑整体化防水混凝土及沥青铺装层.主桥上部构造施工采用整体支架现浇。

支架采用钢管支架，斜腿支架与上部支架形成整体。

支架结构形式详见附图。

二、设计依据1、《九江市开发区沙阎北路延伸线桥梁工程施工设计图》；2、《九江市开发区沙阎北路延伸线桥梁工程设计说明》；3、《九江市开发区沙阎北路延伸线桥梁工程地址勘察报告》;4、《公路桥涵设计通用规范》（JTG D60—2004）；5、《公路桥涵地基与基础设计规范》（JTG D63-2007）；6、《公路桥涵施工技术规范》(JTG/T F50-2011);7、《路桥施工计算手册》;8、《建筑施工碗扣式脚手架安全技术规范》（JGJ166—2008)； 9、《钢结构设计规范》(GB50017-2011).三、临时支架布置图临时支架边跨采用型材焊接，主跨采用碗口脚手架搭设而成，布置图如图1所示：图1：临时支架布置图四、边跨临时支架计算边跨钢筋混凝土梁截面如图2所示：图2:边跨钢筋混凝土梁截面混凝土外框面积：2141.64A m = 混凝土镂空面积：224 4.417.6A m =⨯=混凝土实际截面面积:21241.6417.624.04A A A m =-=-= 4.1、荷载分析边跨支架主要荷载为桥梁本身钢筋混凝土荷载，容重取326/kN m ，施工荷载取23/kN m ，梁底分配量采用工钢12。

(30+36+30)m现浇梁顶升支架结构受力计算书1.工程概况本项目高架桥共 2 段，结构形式采用现浇、悬浇预应力混凝土箱梁，主线高架1号桥桥梁全宽18-19.2m，桥梁全长802.55m，共有现浇梁9联；主线高架2号桥桥梁全宽19.2-20.7m，桥梁全长3267.507m，共有现浇梁34联。

主线高架1号桥与现状金融区互通主线桥相接，对原桥跨永兴路联进行顶升调坡利用，第二、三联上部结构拆除，下部结构改造后利用；高架跨越翻身河、凤凰路路口后落地。

跨越凤凰路路口采用50m预应力砼变高度连续箱梁，其他各联上部结构均为预应力砼等高度连续箱梁，下部结构为柱式墩、花瓶墩、组合式桥台，钻孔灌注桩基础，台后填土高度3.2m 左右。

顶升段桥梁为主线高架1号桥第1联，桥梁上跨永兴路，交角94.3°，通行净空14×5m，跨永兴路联跨（30+36+30）m，中心桩号范围为K0+000.0～K0+096.0，顶升段桥梁全长96m，共一联；本桥上部结构形式为预应力混凝土连续箱梁。

下部结构为柱式花瓶墩、薄壁式桥台，基础为钻孔灌注桩承台。

桥面铺装为沥青混凝土，桥墩采用D160伸缩缝，支座采用JQZ球型支座。

主线1号桥第1联跨永兴路桥平面图2.设计参数2.1.Q235钢抗拉、抗压、抗弯强度设计值f=215Mpa，抗剪强度设计值fv=125Mpa，弹性模量E=2.06×105Mpa。

2.2.荷载取值(1)新浇筑混凝土及钢筋自重：2.6t/m3。

(2)Φ609×16mm钢管支撑自重234Kg/m。

(3)施工荷载取2.5kN/m2。

(4)荷载分项系数：永久荷载分项系数取1.3，可变荷载分项系数取1.5。

2.3.支架结构支撑架设置与现状承台上，现状墩柱高度6m～10m，钢管支撑高度 6.5～10.5m，钢管立柱支撑采用Ф609*16mm钢管，其中0#、3#墩设置1排6根钢管，1#、2#中墩设置2排12根钢管。

目录1前言 (3)1.1工程概况 (3)1.2编制依据 (3)2计算过程 (3)2.1计算荷载 (3)2.2计算工况 (3)2.3主纵梁支架计算 (4)2.3.1 荷载计算 (4)2.3.2顺桥向2I25a计算 (4)2.3.3、钢管验算 (5)①钢管压杆稳定性验算 (5)②钢管强度验算 (5)③钢管抗倾覆稳定性验算 (7)2.4主拱支架计算 (8)2.4.1 荷载计算 (8)2.4.2 2I25a纵向分配梁计算 (8)2.4.3钢管验算 (8)①钢管压杆稳定性验算 (8)②钢管强度验算 (8)③钢管抗倾覆稳定性验算 (10)2.5副拱支架计算 (12)2.5.1荷载计算 (12)2.5.2 2I25a纵桥向分配梁计算 (12)2.5.3 钢管验算 (13)①钢管压杆稳定性验算 (13)②钢管强度验算 (14)③钢管抗倾覆稳定性验算 (15)3结论 (16)4附图 (16)1前言1.1工程概况枫木互通被交道跨线桥工程主桥上部结构为结合梁—钢拱组合体系拱桥，本工程分为纵梁、主拱、副拱以及横梁等构件，其临时支架形式为钢管支架，其布置见钢管支架布置图。

钢管采用Ф426×8㎜钢管，钢管底采用50cm高砼扩大基础，钢管顶部建立一个小平台用于各节段梁拱安放。

1.2编制依据《公路工程技术标准》（JTGB01-2003）《公路桥涵设计通用规范》（JTGD60-2004）《公路桥涵钢结构及木结构设计规范》（JTJ025-86）《钢结构设计规范》（GB50017-2003）《公路桥涵施工技术规范》（JTG/TF50-2011）《建筑结构荷载规范》（GB50009-2012）《公路桥涵地基与基础设计规范》（JTJ D63-2007）其它相关的设计规范、规程2计算过程2.1计算荷载a、主副拱、主梁各节段自重b、风荷载：查《建筑结构荷载规范》表E.5雪压和风压表，得海口市50年一遇的ω=0.75 kN/m2。

2.2计算工况表3.5-1 工况分析表计算部位 计算工况 计算荷载 说明主拱支架 顺桥向分配梁承载力 主拱自重 按集中荷载计 钢管压杆稳定性验算 主拱自重钢管强度验算 主拱自重、风荷载钢管抗倾覆验算 风荷载、钢管基础自重吊装时主拱结构自重对抗倾覆有利故只需计算不吊装时抗倾覆验算副拱支架 顺桥向分配梁承载力 副拱自重 按集中荷载计钢管压杆稳定性验算 副拱自重钢管强度验算 副拱自重、风荷载钢管抗倾覆验算风荷载、钢管基础自重吊装时副拱结构自重对抗倾覆有利故只需计算不吊装时抗倾覆验算主梁支架 顺桥向分配梁承载力 主梁自重 按集中荷载计钢管压杆稳定性验算 主梁自重钢管强度验算 主梁自重、风荷载钢管抗倾覆验算风荷载、钢管基础自重吊装时主梁结构自重对抗倾覆有利故只需计算不吊装时抗倾覆验算2.3主纵梁支架计算2.3.1 荷载计算主纵梁拼接时共有20条接缝，且当主纵梁安装完毕后，桥梁横梁、小纵梁等荷载也将作用于主纵梁支架，故支架的受力需要考虑此部分的荷载。

满堂支架计算书海湖路桥箱梁断面较大，本方案计算以海湖路桥北幅为例进行计算，南幅计算与北幅相同。

海湖路桥北幅为5×30m等截面预应力混凝土箱形连续梁(标准段为单箱双室)，箱梁高度1。

7m，箱梁顶宽15。

25m。

对荷载进行计算及对其支架体系进行检算。

满堂支架的计算内容为：①碗扣式钢管支架立杆强度及稳定性验算②满堂支架整体抗倾覆验算③箱梁底模下横桥向方木验算④碗扣式支架立杆顶托上顺桥向方木验算⑤箱梁底模计算⑥立杆底座和地基承载力验算⑦支架门洞计算。

1 荷载分析1.1 荷载分类作用于模板支架上的荷载,可分为永久荷载（恒荷载)和可变荷载（活荷载)两类。

⑴模板支架的永久荷载，包括下列荷载.①作用在模板支架上的结构荷载，包括：新浇筑混凝土、模板等自重.②组成模板支架结构的杆系自重，包括：立杆、纵向及横向水平杆、水平及垂直斜撑等自重。

③配件自重，根据工程实际情况定，包括:脚手板、栏杆、挡脚板、安全网等防护设施及附加构件的自重。

⑵模板支架的可变荷载，包括下列荷载。

①施工人员及施工设备荷载。

②振捣混凝土时产生的荷载。

③风荷载、雪荷载。

1.2 荷载取值（1）雪荷载根据《建筑结构荷载规范》（GB 50009—2012）查附录D。

5可知，雪的标准荷载按照50年一遇取西宁市雪压为0。

20kN/m2。

根据《建筑结构荷载规范》（GB50009-2012 ）7。

1.1雪荷载计算公式如下式所示。

Sk=ur×so式中：Sk-—雪荷载标准值(kN/m2）;ur——顶面积雪分布系数；So—-基本雪压(kN/m2）。

根据规《建筑结构荷载规范》(GB 50009-2012）7。

2.1规定，按照矩形分布的雪堆计算。

由于角度为小于25°，因此μr取平均值为1。

0,其计算过程如下所示。

Sk=ur×so=0.20×1=0。

20kN/m2(2)风荷载根据《建筑结构荷载规范》（GB 50009-2012）查附录D。

桥架支架计算书
桥架支架计算书是一种用于计算桥架支架承重能力和稳定性等性能的文件。

通常包括以下内容：
1.桥架支架的设计参数：包括桥架的尺寸、重量、材料等，以及支架的尺
寸、形状、材料等。

2.桥架支架的承重能力计算：根据桥架的重量和支架的尺寸、形状、材料
等参数，计算支架的承重能力，以确保其能够承受桥架的重量。

3.桥架支架的稳定性计算：根据桥架和支架的尺寸、形状、材料等参数，
计算支架的稳定性，以确保其在承受桥架的重量时不会发生变形或损
坏。

4.桥架支架的基础设计：根据桥架和支架的重量、尺寸、形状等参数，设
计支架的基础，以确保其能够稳定支撑桥架和支架的重量。

5.其他相关计算：根据需要，进行其他相关的计算，例如风载、地震等自
然因素对桥架支架的影响等。

需要注意的是，桥架支架计算书是一种专业性很强的文件，需要由专业的工程师或技术人员进行编制和审核。

同时，根据实际情况和需要进行必要的调整和修改。

汕湛高速揭博项目T11标盖梁支架计算书四川路桥建设股份2014年3月30日目录1、工程概况 (1)2、总体施工方案 (1)3、支承平台设置 (4)4、计算依据 (5)5、计算参数 (5)6、计算结果 (9)7、结论 (22)8、抱箍试验 (23)盖梁抱箍法施工方案一、工程概况本标段主线共设置大中桥7座〔不含互通区和服务区〕，分别为白昌屋大桥〔30米T梁〕，万年坑大桥〔30米T梁〕，叶塘1号大桥〔25米小箱梁〕，叶塘2号大桥〔25米小箱梁〕，秋香江大桥〔25米小箱梁〕，上赖水大桥〔30米T梁〕，黎坑大桥〔25米小箱梁〕；九和互通内共设置桥梁3座，其中主线桥2座，匝道1座，分别为三社坑大桥〔25米小箱梁〕，围坪大桥〔25米小箱梁〕，D匝道桥〔20米现浇箱梁〕；紫金西互通内共设桥梁3座，其中主线桥2座，分别为玉竹坑中桥〔25米小箱梁〕，围澳水大桥〔25米小箱梁〕和L线秋香江大桥〔25米小箱梁〕；瓦溪服务区共设置主线桥1座，为四联大桥〔30米T梁〕。

下部结构采用桩基础、地系梁、承台、柱式桥墩、肋板、台帽、盖梁和耳背墙。

其中D匝道桥桥墩采用花瓶墩。

二、总体施工方案因本标段桥梁盖梁高度较高，采用满堂支架施工盖梁耗时长、占用大量钢管扣件等周转材料、不经济。

拟采用在墩柱上安设抱箍支承平台施工。

盖梁统计表考虑最不利情况〔跨度及盖梁尺寸均最大〕，采用秋香江1.8m*2.4m*17.437m盖梁(两柱〕、上濑水大桥2.1m*2.4m*15.3m盖梁〔两柱〕和四联大桥2.1m*2.4m*20.1m〔三柱〕盖梁作为计算模型。

盖梁简图分别如下：三、支承平台布置盖梁施工支承平台采用在两墩柱〔或三墩柱〕上各穿一组抱箍〔高60cm或50cm〕，上面采用墩柱两侧各一组63a工字钢或单排单层不加强型贝雷片〔做横向主梁〕，搭设施工平台的方式。

主梁上面安放一排每根3m长的双拼[10槽钢，间距为40cm作为分布梁。

分布梁上铺设盖梁底模。

传力途径为：盖梁底模——纵向分布梁〔双10槽钢〕——横向主梁〔63a工字钢或贝雷片〕——抱箍。
