hdpe波纹管分类
HDPE波纹管是一种具有环状波纹结构外壁和平滑内壁的新型塑料管材。
根据管壁结构的不同,HDPE波纹管可以分为双壁波纹管和缠绕增强管两种类型。
1. HDPE双壁波纹管:这种波纹管是由HDPE同时挤出的波纹外壁和一层光滑内壁一次熔结挤压成型的,管壁截面为双层结构。
其内壁光滑平整,外壁为等矩排列的具有梯形中空结构的管材。
它具有优异的环刚度和良好的强度与韧性,重量轻、耐冲击性强、不易破损等特点,且运输安装方便。
管道主要采用橡胶圈承插连接(也可采用热缩带连接)。
2. HDPE中空壁缠绕管:这种波纹管是以HDPE为原料生产矩形管坯,经缠绕焊接成型的一种管材。
由于其独特的成型工艺,可生产口径达
3000mm的大口径管材,这是其他生产工艺难以完成甚至于无法完成的。
此外,还有金属内增强聚乙烯(HDPE)螺旋波纹管,这种波纹管是以聚乙烯为主要原料,经过特殊的挤出缠绕成型工艺加工而成的结构壁管,产品由内层为PE层、中间层为经涂塑处理的金属钢带层、外层为PE层的三层特殊结构构成。
该管的优势在于可以达到其他塑料管材不能达到的环刚度(可达16kN/m2),同时造价相对低廉。
以上内容仅供参考,如需更多信息,建议查阅相关文献或咨询材料学专家。
塑料波纹管通用技术条件一、名称:塑料波纹管二、适用范围:塑料波纹管主要应用于排水系统、通风系统、电力线路、市政工程等领域,作为排水管、通风管和线路保护套管。
三、原材料:采用聚乙烯(PE)、聚丙烯(PP)等塑料材料,具有优异的耐腐蚀性能、耐高温性能和耐磨性能。
四、外观特征:塑料波纹管外表面光滑、内壁无毛刺,颜色均匀,无裂纹、气泡、变形等缺陷。
五、工艺技术要求:1. 生产工艺:采用挤出成型工艺,确保产品光滑度和内外壁光洁度符合要求。
2. 检测要求:对产品进行外观检查、尺寸测量、拉伸性能测试、耐压性能测试等,确保产品符合相关标准。
六、规格尺寸:1. 外径范围:16mm-1600mm2. 壁厚范围:0.5mm-7.5mm3. 波纹高度:2.7mm-18.6mm4. 波距范围:4.5mm-77mm七、产品性能要求:1. 耐腐蚀性能:能够耐受酸碱、化学药品等介质,保持稳定性能。
2. 耐热性能:在温度-40℃-60℃范围内保持原有的物理性能。
3. 耐磨性能:具有一定的抗磨损能力,适用于不同环境下的使用。
4. 寿命要求:正常使用条件下,使用寿命不低于50年。
八、应用行业标准:塑料波纹管应符合国家标准GB/T 19472.1-2004《塑料波纹管弯管》和GB/T 19472.2-2004《塑料波纹管法兰》的相关要求。
九、产品质量认证:产品应符合ISO9001国际质量管理体系认证和ISO14001国际环境管理体系认证,同时符合CE认证和RoHS认证。
十、包装要求:采用防水包装,包装规格应符合客户需求,确保产品运输过程中不受损坏。
十一、存储和运输要求:产品应贮存于阴凉、干燥、通风处,运输过程中避免日晒、雨淋和机械挤压。
运输工具应专用,确保产品整体性和外观完好。
以上是关于塑料波纹管通用技术条件的相关内容,希望可以满足您的需求。

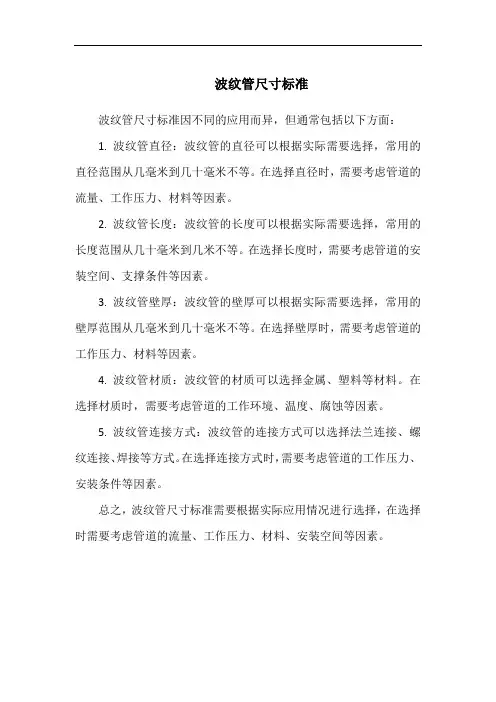

波纹管尺寸标准
波纹管尺寸标准因不同的应用而异,但通常包括以下方面:
1. 波纹管直径:波纹管的直径可以根据实际需要选择,常用的直径范围从几毫米到几十毫米不等。
在选择直径时,需要考虑管道的流量、工作压力、材料等因素。
2. 波纹管长度:波纹管的长度可以根据实际需要选择,常用的长度范围从几十毫米到几米不等。
在选择长度时,需要考虑管道的安装空间、支撑条件等因素。
3. 波纹管壁厚:波纹管的壁厚可以根据实际需要选择,常用的壁厚范围从几毫米到几十毫米不等。
在选择壁厚时,需要考虑管道的工作压力、材料等因素。
4. 波纹管材质:波纹管的材质可以选择金属、塑料等材料。
在选择材质时,需要考虑管道的工作环境、温度、腐蚀等因素。
5. 波纹管连接方式:波纹管的连接方式可以选择法兰连接、螺纹连接、焊接等方式。
在选择连接方式时,需要考虑管道的工作压力、安装条件等因素。
总之,波纹管尺寸标准需要根据实际应用情况进行选择,在选择时需要考虑管道的流量、工作压力、材料、安装空间等因素。

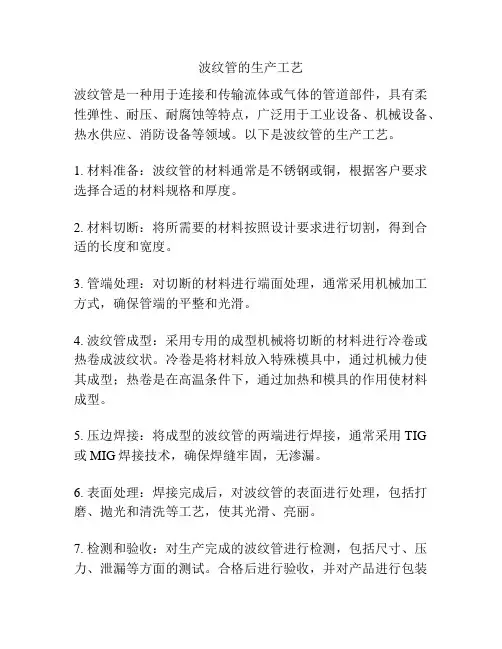

波纹管的生产工艺
波纹管是一种用于连接和传输流体或气体的管道部件,具有柔性弹性、耐压、耐腐蚀等特点,广泛用于工业设备、机械设备、热水供应、消防设备等领域。
以下是波纹管的生产工艺。
1. 材料准备:波纹管的材料通常是不锈钢或铜,根据客户要求选择合适的材料规格和厚度。
2. 材料切断:将所需要的材料按照设计要求进行切割,得到合适的长度和宽度。
3. 管端处理:对切断的材料进行端面处理,通常采用机械加工方式,确保管端的平整和光滑。
4. 波纹管成型:采用专用的成型机械将切断的材料进行冷卷或热卷成波纹状。
冷卷是将材料放入特殊模具中,通过机械力使其成型;热卷是在高温条件下,通过加热和模具的作用使材料成型。
5. 压边焊接:将成型的波纹管的两端进行焊接,通常采用TIG 或MIG焊接技术,确保焊缝牢固,无渗漏。
6. 表面处理:焊接完成后,对波纹管的表面进行处理,包括打磨、抛光和清洗等工艺,使其光滑、亮丽。
7. 检测和验收:对生产完成的波纹管进行检测,包括尺寸、压力、泄漏等方面的测试。
合格后进行验收,并对产品进行包装
和标识。
8. 储存和运输:将验收合格的波纹管进行储存和包装,并根据客户需求进行运输,确保产品的完好无损。
以上是波纹管的生产工艺,通过一系列的加工和处理,将原材料加工成最终的产品。
该生产工艺确保了波纹管的质量和性能,提高了其在工业和生活中的应用价值。

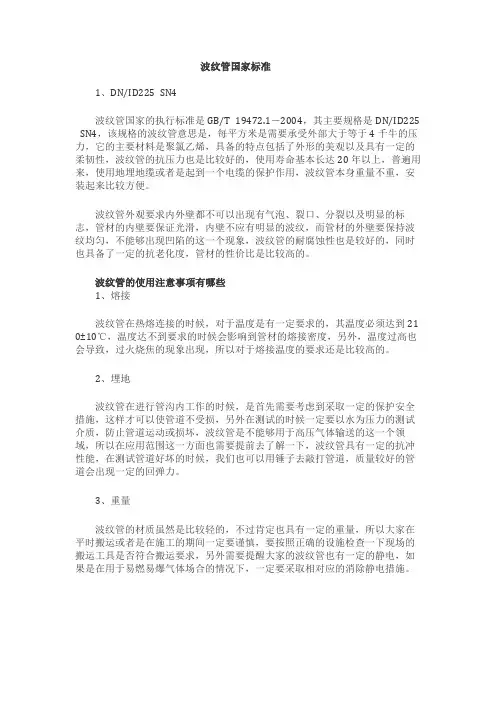

波纹管国家标准1、DN/ID225 SN4波纹管国家的执行标准是GB/T 19472.1-2004,其主要规格是DN/ID225 SN4,该规格的波纹管意思是,每平方米是需要承受外部大于等于4千牛的压力,它的主要材料是聚氯乙烯,具备的特点包括了外形的美观以及具有一定的柔韧性,波纹管的抗压力也是比较好的,使用寿命基本长达20年以上,普遍用来,使用地埋地缆或者是起到一个电缆的保护作用,波纹管本身重量不重,安装起来比较方便。
波纹管外观要求内外壁都不可以出现有气泡、裂口、分裂以及明显的标志,管材的内壁要保证光滑,内壁不应有明显的波纹,而管材的外壁要保持波纹均匀,不能够出现凹陷的这一个现象,波纹管的耐腐蚀性也是较好的,同时也具备了一定的抗老化度,管材的性价比是比较高的。
波纹管的使用注意事项有哪些1、熔接波纹管在热熔连接的时候,对于温度是有一定要求的,其温度必须达到21 0±10℃,温度达不到要求的时候会影响到管材的熔接密度,另外,温度过高也会导致,过火烧焦的现象出现,所以对于熔接温度的要求还是比较高的。
2、埋地波纹管在进行管沟内工作的时候,是首先需要考虑到采取一定的保护安全措施,这样才可以使管道不受损,另外在测试的时候一定要以水为压力的测试介质,防止管道运动或损坏,波纹管是不能够用于高压气体输送的这一个领域,所以在应用范围这一方面也需要提前去了解一下,波纹管具有一定的抗冲性能,在测试管道好坏的时候,我们也可以用锤子去敲打管道,质量较好的管道会出现一定的回弹力。
3、重量波纹管的材质虽然是比较轻的,不过肯定也具有一定的重量,所以大家在平时搬运或者是在施工的期间一定要谨慎,要按照正确的设施检查一下现场的搬运工具是否符合搬运要求,另外需要提醒大家的波纹管也有一定的静电,如果是在用于易燃易爆气体场合的情况下,一定要采取相对应的消除静电措施。
不锈钢波纹管的作用和特征1.作用:(1)传递介质:不锈钢波纹管能够传递液体、气体和固体颗粒等介质。
它可以连接两个设备之间的管道,使介质能够顺利地从一个设备流动到另一个设备。
(2)缓解振动:不锈钢波纹管具有良好的柔性和弹性,能够吸收或减少系统中的振动和冲击。
它可以保护设备和管道免受振动和冲击的损害,延长使用寿命。
(3)补偿变形:不锈钢波纹管具有较大的扩展能力,可以补偿管道和设备的变形,如温度变化引起的热胀冷缩、设备的位移等。
它可以有效地消除多余的应力和变形,维护系统的稳定性。
(4)降低噪音:不锈钢波纹管具有良好的隔音性能,能够减少介质流动时产生的噪音。
它可以降低环境噪音污染,提供一个安静的工作环境。
2.特征:(1)耐高温:不锈钢波纹管由不锈钢材料制成,具有良好的耐高温性能。
它能够在高温条件下保持稳定的性能,不会发生变形或破裂。
(2)耐腐蚀:不锈钢波纹管具有优异的耐腐蚀性能,能够抵抗各种强酸、强碱和盐溶液的腐蚀。
它可以在恶劣的环境中使用,不会被腐蚀。
(3)良好的柔性:不锈钢波纹管具有较大的柔性和弯曲能力,能够适应各种复杂的管道布局和安装要求。
它可以轻松弯曲成所需角度,提高系统的连接性和可靠性。
(4)耐磨损:不锈钢波纹管具有较高的硬度和抗磨损性能,能够抵抗介质流动时对管道的冲蚀和磨损。
它可以延长系统的使用寿命,降低维护成本。
(5)吸振减震:不锈钢波纹管具有良好的吸振减震效果,能够吸收和减少系统中的振动和冲击。
它可以保护设备和管道免受振动和冲击的损害,提高系统的稳定性。
总之,不锈钢波纹管是一种具有弹性和多功能的金属管,能够传递介质、缓解振动、补偿变形和降低噪音。
它具有耐高温、耐腐蚀、良好的柔性、耐磨损和吸振减震的特征。
在工业领域的管道系统中得到广泛应用,为系统的运行和维护提供了重要保障。

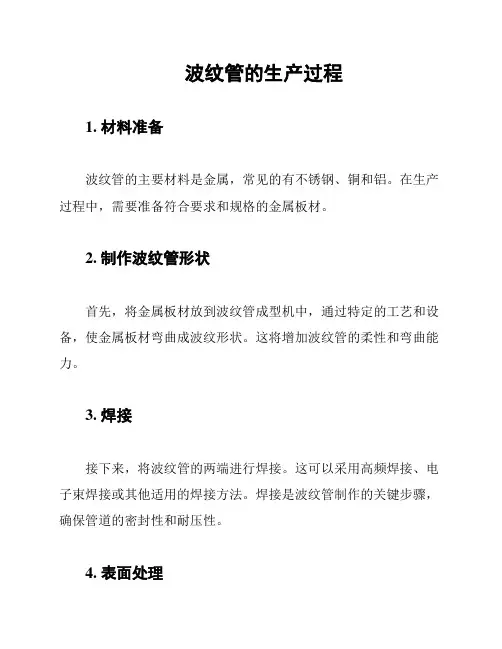

波纹管的生产过程
1. 材料准备
波纹管的主要材料是金属,常见的有不锈钢、铜和铝。
在生产过程中,需要准备符合要求和规格的金属板材。
2. 制作波纹管形状
首先,将金属板材放到波纹管成型机中,通过特定的工艺和设备,使金属板材弯曲成波纹形状。
这将增加波纹管的柔性和弯曲能力。
3. 焊接
接下来,将波纹管的两端进行焊接。
这可以采用高频焊接、电子束焊接或其他适用的焊接方法。
焊接是波纹管制作的关键步骤,确保管道的密封性和耐压性。
4. 表面处理
完成焊接后,需要对波纹管进行表面处理。
这可能包括抛光、喷漆或其他处理方法,以提高波纹管的外观质量和防腐能力。
5. 检验
生产过程中的最后一步是对波纹管进行检验。
检验的目的是确保产品符合质量标准和要求。
常见的检验方法包括压力测试、外观检查和尺寸测量等。
6. 包装和出厂
一旦通过检验,波纹管将进行包装,并准备出厂。
适当的包装可以保护波纹管不受损坏,并方便运输和储存。
以上是波纹管的生产过程的简要介绍。
生产过程中需要注意材料的选择和质量控制,以确保最终产品的性能和可靠性。
波纹管是指用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件。
波纹管在仪器仪表中应用广泛,主要用途是作为压力测量仪表的测量元件,将压力转换成位移或力。
波纹管管壁较薄,灵敏度较高,测量范围为数十帕至数十兆帕。
它的开口端固定,密封端处于自由状态,并利用辅助的螺旋弹簧或簧片增加弹性。
工作时在内部压力的作用下沿管子长度方向伸长,使活动端产生与压力成一定关系的位移。
活动端带动指针即可直接指示压力的大小。
波纹管常常与位移传感器组合起来构成输出为电量的压力传感器,有时也用作隔离元件。
主要包括金属波纹管、波纹膨胀节、波纹换热管、膜片膜盒和金属软管等。
金属波纹管主要应用于补偿管线热变形、减震、吸收管线沉降变形等作用,广泛应用于石化、仪表、航天、化工、电力、水泥、冶金等行业。
塑料等其他材质波纹管在介质输送、电力穿线、机床、家电等领域有着不可替代的作用。
波纹管是压力测量仪表中的一种测压弹性元件。
它是具有多个横向波纹的圆柱形薄壁折皱的壳体,波纹管具有弹性,在压力、轴向力、横向力或弯矩作用下能产生位移。
波纹管在仪器仪表中应用广泛。
材料一般为青铜、黄铜、不锈钢、蒙乃尔合金和因康镍尔合金等。
耐压力是波纹管性能的一个重要参数。
波纹管在常温时,波形上不发生塑性变形所能承受的最大静压力,即为波纹管的最大耐压力在一般情况下,波纹管是在一定的压力(内压或外压)下工作的,所以它在整个工作过程中必须承受这个压力而不产生塑性变形。
钢带波纹管又叫钢带增强聚乙烯螺旋波纹管是一种以高密度聚乙烯(PE)为基体(内外层)与表面涂敷粘接树脂钢带复合的缠绕结构壁管。
管壁结构由三层构成:内层是一个连续实壁PE内层管,内层管外缠绕有(用钢板成形为"V"型的)环形波状钢带增强体,在波状钢带增强体外复合有聚乙烯的外层,从而复合成整体的螺旋波纹管。
其典型的结构如图所示。
钢的弹性模量是聚乙烯的近200倍(碳素钢的弹性模量在190000 MPa左右),结合金属和塑料的优点显然是达到高刚度低消耗的理想办法,能够将钢材的高刚度、高强度和塑料的耐腐蚀、耐磨损和柔韧性等优良特性有机地结合起来,发挥两方面的优点,弥补两方面的缺点,实现高性能和低成本的统一。

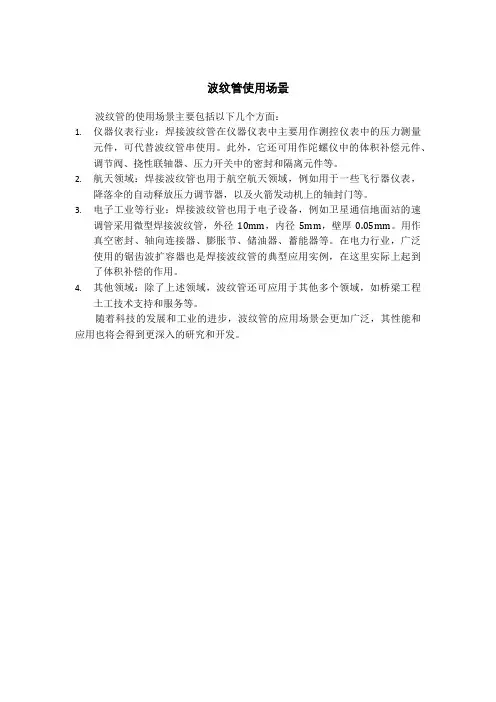

波纹管使用场景
波纹管的使用场景主要包括以下几个方面:
1.仪器仪表行业:焊接波纹管在仪器仪表中主要用作测控仪表中的压力测量
元件,可代替波纹管串使用。
此外,它还可用作陀螺仪中的体积补偿元件、调节阀、挠性联轴器、压力开关中的密封和隔离元件等。
2.航天领域:焊接波纹管也用于航空航天领域,例如用于一些飞行器仪表,
降落伞的自动释放压力调节器,以及火箭发动机上的轴封门等。
3.电子工业等行业:焊接波纹管也用于电子设备,例如卫星通信地面站的速
调管采用微型焊接波纹管,外径10mm,内径5mm,壁厚0.05mm。
用作真空密封、轴向连接器、膨胀节、储油器、蓄能器等。
在电力行业,广泛使用的锯齿波扩容器也是焊接波纹管的典型应用实例,在这里实际上起到了体积补偿的作用。
4.其他领域:除了上述领域,波纹管还可应用于其他多个领域,如桥梁工程
土工技术支持和服务等。
随着科技的发展和工业的进步,波纹管的应用场景会更加广泛,其性能和应用也将会得到更深入的研究和开发。

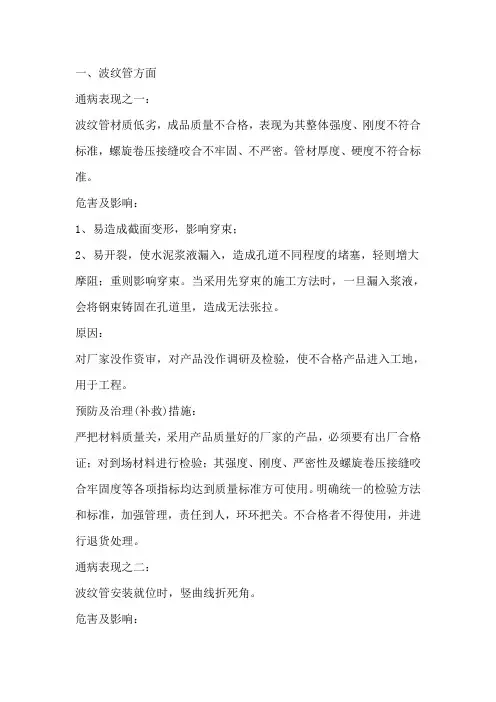

一、波纹管方面通病表现之一:波纹管材质低劣,成品质量不合格,表现为其整体强度、刚度不符合标准,螺旋卷压接缝咬合不牢固、不严密。
管材厚度、硬度不符合标准。
危害及影响:1、易造成截面变形,影响穿束;2、易开裂,使水泥浆液漏入,造成孔道不同程度的堵塞,轻则增大摩阻;重则影响穿束。
当采用先穿束的施工方法时,一旦漏入浆液,会将钢束铸固在孔道里,造成无法张拉。
原因:对厂家没作资审,对产品没作调研及检验,使不合格产品进入工地,用于工程。
预防及治理(补救)措施:严把材料质量关,采用产品质量好的厂家的产品,必须要有出厂合格证;对到场材料进行检验;其强度、刚度、严密性及螺旋卷压接缝咬合牢固度等各项指标均达到质量标准方可使用。
明确统一的检验方法和标准,加强管理,责任到人,环环把关。
不合格者不得使用,并进行退货处理。
通病表现之二:波纹管安装就位时,竖曲线折死角。
危害及影响:1、穿钢束困难;2、摩阻值增大;3、波纹管容易开裂,造成漏浆、堵管。
原因:安装时没按坐标值定位,折角处未圆顺,形成圆滑通顺的曲线;导向筋刚度小,定位效果差而产生变形或遇障碍所致。
预防及治理(补救)措施:1、安装时,对于折角处要精心细作,既要保证竖曲线的坐标值,又要保证折角处圆滑通顺,并使定位准确、牢固;2、在工程预检或隐检时,认真、细致按设计图纸检查,发现问题及时返工纠正。
通病表现之三:波纹管产生竖向或水平位移,造成线型变形。
危害及影响:增加折角,加大摩阻值。
原因:1、安装不认真,摆放位置不正确;2、定位措施不力,如导向筋细软,固定点位少等,均易使波纹管产生位移;3、受外力作用所致,如调整钢筋时受到撬动,振捣时受振捣棒的挤压,施工人员的踩踏等;4、被钢筋、预埋件、预留孔洞挤占位置。
预防及治理(补救)措施:1、精心操作,按设计图纸要求位置摆放正确;2、采取有效的定位方法;3、采取有效措施,防止或减少外力作用;4、以波纹管的位置及走向为主,遇有交叉相碰时,应给波纹管让路;5、加强隐检、预检,发现位移、变形超差,及时修整、复位。
