《电力系统分析》模拟试题.docx

电力系统分析练习题（附答案）一、单选题（共60题，每题1分，共60分）1、有功功率的单位是(____)。

A、kVB、kWC、kVAD、kVar正确答案：B2、下面电压序列完全属于电力线路额定电压的一组是(____)。

A、525kV，242kV，12lkV，38.5kV，11kVB、500kV，220kV，ll0kV，35kV，l0kVC、500kV，230kV，12lkV，37kV，10.5kVD、525kV，230kV，115kV，37kV，10.5kV正确答案：B3、发电机作为电源，一般额定电压比线路额定电压高(____)，以补偿输电过程的电压损耗。

A、0.03B、0.1C、0.05D、±5%正确答案：C4、电力系统的综合供电负荷加上厂用电之和，称为(____)。

A、供电负荷B、工业负荷C、用电负荷D、发电负荷正确答案：D5、三相短路的短路电流只包含(____)。

A、正序分量B、零序分量C、反分量D、负序分量正确答案：A6、在变压器的参数计算中，用空载试验特性数据求的是(____)。

A、电阻和电抗B、电导和电纳C、电抗和电导D、电阻和电纳正确答案：B7、220kV电力线路的平均额定电压为(____)。

A、220kVB、230kVC、221kVD、242kV正确答案：B8、电力线路中，电导G主要反映导线通过交变电流时产生的(____)。

A、电晕损耗B、电场效应C、磁场效应D、热效应正确答案：A9、短路类型代表符号中（2）代表(____)短路类型。

A、单相接地短路B、三相短路C、两相短路D、两相短路接地正确答案：C10、当故障切除时间(____)极限切除时间，系统具有暂态稳定性。

A、小于B、不确定C、大于D、相等正确答案：A11、电力线路中，电导G主要反映产生的泄漏电流和(____)引起的有功损耗效应的参数。

A、电阻B、电晕C、热效应D、电容效应正确答案：B12、短路类型代表符号中（1，1）代表(____)短路类型。

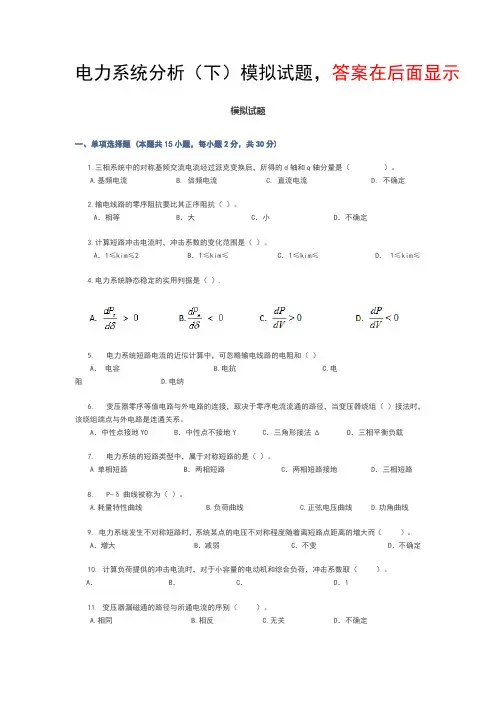

电力系统分析（下）模拟试题，答案在后面显示模拟试题一、单项选择题 (本题共15小题，每小题2分，共30分)1.三相系统中的对称基频交流电流经过派克变换后，所得的d轴和q轴分量是（）。

A.基频电流B. 倍频电流C. 直流电流D. 不确定2.输电线路的零序阻抗要比其正序阻抗（）。

A．相等 B．大 C．小 D．不确定3.计算短路冲击电流时，冲击系数的变化范围是（）。

A．1≤k im≤2 B．1≤k im≤ C．1≤k im≤ D．1≤k im≤4.电力系统静态稳定的实用判据是（）.5. 电力系统短路电流的近似计算中，可忽略输电线路的电阻和（）A．电容 B.电抗 C.电阻 D.电纳6. 变压器零序等值电路与外电路的连接，取决于零序电流流通的路径，当变压器绕组（）接法时，该绕组端点与外电路是连通关系。

A．中性点接地Y0 B．中性点不接地Y C．三角形接法Δ D．三相平衡负载7. 电力系统的短路类型中，属于对称短路的是（）。

A 单相短路 B．两相短路 C．两相短路接地 D．三相短路8. P-δ曲线被称为（）。

A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线9. 电力系统发生不对称短路时，系统某点的电压不对称程度随着离短路点距离的增大而（）。

A．增大 B．减弱 C．不变 D．不确定10. 计算负荷提供的冲击电流时，对于小容量的电动机和综合负荷，冲击系数取（）。

A． B． C． D．111. 变压器漏磁通的路径与所通电流的序别（）。

A.相同B.相反C.无关 D．不确定12. 单线接地短路计算中，电压和电流的各序分量，可直接应用（）来求得。

A．正序网 B．负序网 C．零序网 D．复合序网13. 输电线路的零序阻抗比正序阻抗（）。

A．相同 B．大 C.小 D．不确定14. 平行架设的双回路输电线路中，由于平行线路间互阻抗的影响，输电线路的零序等值阻抗（）。

A．不变 B．增大 C．减小D．不确定15. 与励磁绕组的自由直流产生的磁通有依存关系的分量是（）。

电力系统分析考试模拟题（含答案）一、单选题（共70题，每题1分，共70分）1、从技术和经济角度看，最适合担负系统调频任务的发电厂是（）。

A、核电厂；B、径流式大型水力发电厂。

C、火力发电厂；D、具有调整库容的大型水电厂；正确答案：D2、系统中供电可靠性高，同时对系统的绝缘水平要求也高。

A、部分接地B、直接接地C、大电流接地D、不接地正确答案：A3、在三绕组变压器中，在空间位置处于中间的绕组的电抗最可能是（）。

A、30ΩB、–0.2ΩC、100ΩD、20Ω正确答案：B4、电力系统的特点不包括：A、复杂难以控制B、暂态过程短促C、不能大量存储D、与国民经济关系密切正确答案：A5、220kv电力系统中性点应采用的接线方式是（）。

A、经消弧线圈接地。

B、直接接地；C、不接地；正确答案：B6、下列哪个既是有功功率电源，又是无功功率电源。

A、发电机B、电容器C、并联电抗器D、静止补偿器正确答案：A7、为减小系统负荷变化所引起的频率波动，应采取的措施是（）。

A、设置足够的旋转备用（热备用）容量，但应尽量较少参与一次调整的机组的数量；B、设置足够的无功电源。

C、设置足够的旋转备用（热备用）容量，并使尽可能多的机组参与频率的一次调整；D、设置足够的冷备用容量，并装设自动按频率减负荷装置；正确答案：C8、电力系统分析中，有功功率的单位常用（）A、VARB、MWC、MVD、DV正确答案：B9、变压器中性点经消弧线圈接地，普遍采用（）补偿方式。

A、欠补偿B、过补偿C、完全补偿D、以上均可正确答案：B10、线路始端的额定电压为线路额定电压的（）.A、95%B、105%C、100%D、110%正确答案：D11、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（）。

A、交流500kv通常用于区域电力系统的输电网络；B、交流220kv通常用于地方电力系统的输电网络；C、交流35kv及以下电压等级通常用于配电网络；D、除10kv电压等级用于配电网络外，10kv以上的电压等级都只能用于输电网络。

电力系统分析模拟题与答案一、单选题（共40题，每题1分，共40分）1、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。

A、非线性、参数对称B、线性、参数不对称C、线性、参数对称D、非线性、参数不对称正确答案：C2、衡量电能质量的技术标准是(____)。

A、厂用电率、燃料损耗率、网损率B、厂用电率、网损率、电压畸变率C、电压偏移、频率偏移、波形畸变率D、电压偏移、频率偏移、网损率正确答案：C3、一般情况下，水电厂的可调容量(____)火电厂。

A、大于B、小于C、等于D、以上情况都有可能正确答案：A4、电力系统中能实现无差调节的调频方式是(____)。

A、都不能B、都可以C、二次调频D、一次调频正确答案：C5、电力系统中发生概率最多的短路故障是(____)。

A、两相短路接地B、三相短路C、单相接地短路D、两相短路正确答案：C6、一般情况，线路的负序电抗与正序电抗的大小关系为(____)。

A、正序电抗小于负序电抗B、不确定C、正序电抗大于负序电抗D、正序电抗等于负序电抗正确答案：D7、220kV系统中性点运行方式经常采用(____)。

A、不接地B、直接接地C、经电阻接地D、经电抗接地正确答案：B8、输电线路上消耗的总无功功率为(____)。

A、零B、容性C、感性D、以上都有可能正确答案：D9、有功负荷备用一般为最大负荷的(____)。

A、2%-5%B、4%-5%C、5%-1O%D、5%-7%正确答案：A10、对于两相短路，其复合序网的连接是(____)。

A、正序负序零序串联B、正序和负序并联C、负序正序并联在和零序串联D、正序负序零序并联正确答案：B11、短路类型代表符号中（1，1）代表(____)短路类型。

A、三相短路B、单相接地短路C、两相短路D、两相接地短路正确答案：D12、架空线路用来传输电能的元件是(____)。

A、避雷线B、金具C、导线D、杆塔正确答案：C13、衡量电力系统运行经济性的主要指标是(____)。

《电力系统分析》模拟测试一一、选择题(25分)1．采用分裂导线的目的是（）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．简单系统静态稳定判据为（）A.δd/dPE >0 B.δd/dPE<0C.δd/dPE=0 D.都不对3．频率的一次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的4．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求5．中性点不接地系统发生单相接地短路时，非故障相电压升高至（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压6.顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低7.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法8.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)9.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地10.电力系统的综合供电负荷加上厂用电之和，称为（）A.发电负荷B.供电负荷C.用电负荷D.工业负荷11.系统发生两相接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路12.系统发生单接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路13.无零序电流分量的不对称短路是（）A.三相短路B.两相短路C.单相接地短路D.两相短路接地14.在电力系统的下列接线方式中，属于有备用接线的是（）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线15.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。

电力系统分析考试试卷一、选择题（每题2分，共20分）1. 电力系统的基本组成包括哪些部分？A. 发电机、变压器、输电线路B. 发电机、变压器、配电设备C. 发电机、变电站、用电设备D. 发电机、变电站、输电线路2. 电力系统中，短路故障通常发生在哪些设备上？A. 发电机B. 变压器C. 输电线路D. 用电设备3. 电力系统中，下列哪种设备不参与电能的转换？A. 发电机B. 变压器C. 电动机D. 断路器4. 电力系统稳态分析主要研究的是哪些方面的性能？A. 系统稳定性B. 系统可靠性C. 系统经济性D. 系统安全性5. 电力系统中，电压等级的划分主要依据是什么？A. 电压大小B. 电流大小C. 功率大小D. 频率大小...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述电力系统的基本功能及其重要性。

2. 解释什么是电力系统的负荷预测，并说明其在电力系统规划中的作用。

3. 描述电力系统中的无功功率和有功功率的区别及其在电力系统中的作用。

三、计算题（每题15分，共30分）1. 给定一个简单的电力系统网络，包含一个发电机和两个负载，计算在不同负载条件下的节点电压和线路损耗。

（提供具体的网络参数和负载条件）2. 假设一个电力系统中发生了三相短路故障，请根据给定的系统参数，计算短路电流的大小，并分析其对系统的影响。

四、论述题（20分）1. 论述电力系统自动化技术的发展对提高电力系统运行效率和安全性的作用。

五、案例分析题（20分）1. 给出一个具体的电力系统故障案例，要求分析故障原因，影响范围，并提出相应的预防和应对措施。

试卷结束语：请注意检查答案的准确性，并合理安排答题时间。

祝各位考生考试顺利，取得优异成绩。

四川大学网络教育学院模拟题（A 卷）1说明电力系统静态稳定的定义、分析方法以及小干扰分析法的步骤。

（15分）1.试说明什么是正序等效定则，以及利用正序等效定则计算不对称短路的步骤。

（10分） 2. 电压中枢点的调压方式有哪几种？这几种调压方式对调压范围的要求是如何规定的？（10分）3. 电力系统接线如图1所示，f 1点发生接地短路，试做出系统的正序和零序等值网络。

图中1~17为元件编号。

（15分）图15．如图2所示简单系统，已知各元件参数如下：(S B =60MVA,V B =V av ,k im =1.8)发电机G ：60=N S MVA ，dX ''=0.11;变压器T ：30=N S MVA ，Vs%=10.5; 线路L ：l =15km ，X=0.23Ω/km.试求f 点发生三相短路时的冲击电流和短路功率有名值。

（20分）图26． 如图3所示简单电力系统，f 点发生单相短路，已知发电机G ：='dX 0.3，2X =0.2，=s T 10s ，变压器T-1：X=0.12,T-2：X=0.11；双回线路L ：1L X =0.20，=0L X 31L X 。

试用等面积定则确定极限切除角。

(电抗值均为统一基准下的标幺值。

)（30分）图3（A 卷）答案：1．静态稳定性是指电力系统在某一运行方式下受到一个小干扰后，系统自动恢复到原始运行状态的能力。

能恢复到原始运行状态，则系统是静态稳定的，否则系统江失去稳定。

分析系统静态稳定性常采用的方法是小干扰法（小扰动方程，略）。

小干扰法的分析步骤为：（1）列出各元件微分方程和网络方程（2）对微分方程和网络方程进行线性化（3）求线性化小扰动状态方程及其矩阵A（4）对给定运行情况进行潮流计算，求得A 矩阵各元素的值（5）求A 矩阵的特征根，并以其实部符号判别系统的稳定性2.在简单不对称短路情况下，在正序网络短路点加入附加电抗(n )X ∆，而其附加电抗(n )X ∆之后的三相短路电流即为对应不对称短路故障点电流的正序电流。

电力系统分析模拟练习题（含答案）一、单选题（共40题，每题1分，共40分）1、一般双绕组变压器分接头位于(____)。

A、$高压侧低压侧都安装$B、$视情况而定C、高压侧$D、$低压侧$正确答案：C2、中性点不接地系统发生单相接地短路时，非故障相电压升高至(____)。

A、$不变B、$1.5倍线电压$C、1.5倍相电压$D、$线电压$正确答案：D3、电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的(____)。

A、$可靠性要求$B、$经济性要求$C、灵活性要求$D、$优质性要求正确答案：A4、1l0kV及以上的电力系统应采用中性点运行方式是(____)。

A、直接接地$B、$不接地$C、$不接地或经消弧线圈接地D、$经消弧线圈接地$正确答案：A5、三相架空线相间距离越大，线路的电抗(____)。

A、不变$B、$越大$C、$越小$D、$以上都有可能正确答案：B6、某变压器铭牌上额定电压为110±2×2.5%，分接头电压为(____)。

A、$125kV，121.5kV，ll0kV，107.5kV，104.5kVB、$125kV，122kV，12lkV，110kV，105kV$C、$117kV，115kV，110kV，108kV，104kV$D、115.5kV，112.75kV，110kV，107.25kV，104.5kV$正确答案：D7、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为(____)。

A、单电源双回路放射式$B、$单回路放射式接线$C、$双电源供电方式D、$单回路放射式或单电源双回路放射式$正确答案：C8、电力系统无功不足时，会造成(____)。

A、$频率降低$B、频率升高$C、$电压降低D、$电压升高$正确答案：C9、三绕组变压器的(____)没有分接头。

A、$三侧都可以装B、$低压侧$C、高压侧$D、$中压侧$正确答案：B10、在变压器的参数计算中，用空载试验特性数据求的是(____)。

电力分析模拟练习题（含参考答案）一、单选题（共51题，每题1分，共51分）1.设系统节点数为n，其中PV 节点数为r，设置一个节点为平衡节点，若潮流方程采用极坐标形式，用牛顿法进行潮流计算时，方程式数量为（）A、2n-r-2B、2n-rC、2n-2D、2n-1正确答案：A2.湖流计算中的 P-Q 分解法是在哪一类方法的基础上简化来的（）A、高斯-赛德尔法B、极坐标形式的牛顿-拉夫逊法C、直角坐标形式的牛顿-拉夫逊法D、阻抗法正确答案：B3.有各用电源接线方式的优缺点是（A、供电可靠性和电压质量高、造价高、调度复杂B、可靠性高、造价高C、供电可靠性高、调度方便、造价高D、可靠性高、电压高正确答案：A4.与静止无功补偿器(SVC）相比，静止无功发生器 (SVG）响应速度更快，谐波电流更少，在系统电压较低时（）向系统注入较大的无功。

A、无法B、可以C、不确定是否可以D、其他三个选项都不是正确答案：B5.中性点不接地系统发生单相接地故障时，中性点的对地电压为(A、负1/2的故障相电压B、负的故障相电压C、正1/2的故障相电压D、正的故障相电压正确答案：B6.电力系统的频率稳定性问题是（）的问题A、只对用户有影响B、只对发电机有影响C、局部性D、全局性正确答案：D7.电压降落是指（）A、电力网中任意两点之间电压的相量差B、电力网中任意两点之间电压的角度差C、电力网中任意两点电压有效值之差D、网络中某点是实际电压有效值与相应线路标称电压的差值正确答案：A8.（）不能维持电网频率不变，只能缓和电网频率的改变程度，此时需要利用发电机同步器增减某些机组的负荷，即平移静态特性曲线，以恢复电网频率，称为（）A、二次调频，一次调频B、一次调频，二次调频C、一次调频，再同步D、一次调频，三次调频正确答案：B9.电力系统的中性点是指（A、三角形接线的变压器的中性点B、星形接线变压器的中性点C、发电机的中性点D、B和C正确答案：D10.在既有水电厂、火电厂和核电厂的电力系统中，洪水季节调频电厂通常选择（）A、高温高压火力发电厂B、大型水电厂C、中温中压火力发电厂D、核电厂正确答案：C11.电力系统无功功率的单位常采用（A、WB、varC、AD、Ω正确答案：B12.连接两繁钱路的变压器，将10~V升为110~V的变压器,其额定安比为（A、10/121kVB、10/110kVC、10.5/121kVD、10.5/110kV正确答案：A13.关于各种电压等级在输配电网络中的应用，下述说法中错误的是（A、交流500kV通常用于超高压远距高的电力系统的输电网络B、交流220kV通常用于区城电力系统的输电网络C、交流35kV及以下电压等级通常用于配电网络D、除10kV电压等級用于配电网络外，10kV以上的电压等级都只能用于输电网络正确答案：D14.交压器与电力线路等值电路的不同之处，说法错误的（）A、电力线路的导纳支路为容性B、交压器和电力线路的电导都可忽略C、电力线路以工型等值电路表示D、变压器的导纳支路为感性正确答案：B15.中性点不接地系统中发生单相接地时，接地点有电流流过，电流的通路是〔A、变压器、输电线B、输电线路和线路对地电容C、输电线、中性点D、发电机正确答案：B16.发电机不发有功而向电网输送容性无功是（）运行。

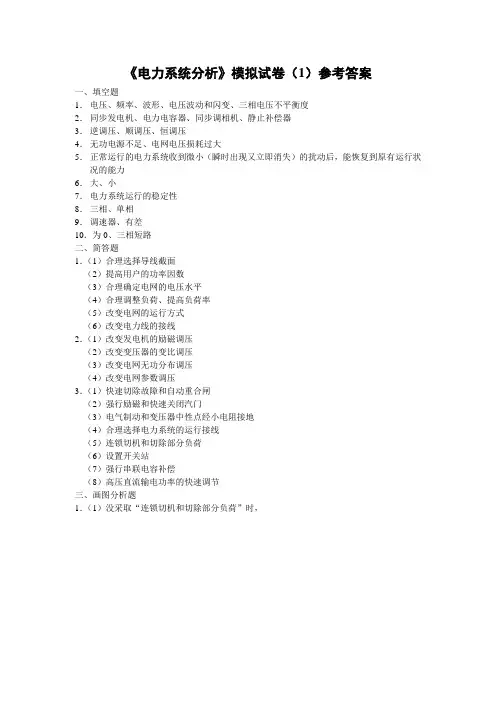

《电力系统分析》模拟试卷（1）参考答案一、填空题1．电压、频率、波形、电压波动和闪变、三相电压不平衡度2．同步发电机、电力电容器、同步调相机、静止补偿器3．逆调压、顺调压、恒调压4．无功电源不足、电网电压损耗过大5．正常运行的电力系统收到微小（瞬时出现又立即消失）的扰动后，能恢复到原有运行状况的能力6．大、小7．电力系统运行的稳定性8．三相、单相9．调速器、有差10．为0、三相短路二、简答题1．（1）合理选择导线截面（2）提高用户的功率因数（3）合理确定电网的电压水平（4）合理调整负荷、提高负荷率（5）改变电网的运行方式（6）改变电力线的接线2．（1）改变发电机的励磁调压（2）改变变压器的变比调压（3）改变电网无功分布调压（4）改变电网参数调压3．（1）快速切除故障和自动重合闸（2）强行励磁和快速关闭汽门（3）电气制动和变压器中性点经小电阻接地（4）合理选择电力系统的运行接线（5）连锁切机和切除部分负荷（6）设置开关站（7）强行串联电容补偿（8）高压直流输电功率的快速调节三、画图分析题1．（1）没采取“连锁切机和切除部分负荷”时，系统不稳定（2）采取“连锁切机和切除部分负荷”时，系统稳定所以，采取“连锁切机和切除部分负荷”可以提高系统稳定性。

2．（1）没有“三相重合闸“时，系统不稳定（2）采用“三相重合闸“时，max)()(789107456784max )(12341)(-+-+<+==A A S S A S A max)()(max )()(-+-+>==A A S A S A edfe abcda max)()(max )()(-+-+>==A A S A S A edfe abcda系统稳定所以，采用“三相重合闸“可提高系统的稳定性四、计算题 1．解：MVA S 50403022max =+=kWh A 61006.1⨯=∆2．解：kVU kV U kV U F F Fmac 25.2425.241243min === 选标准分接头电压为：242kV 校验：kVu kV kV u mac 10kV 979.95.1054.10min 22≈=≈=因此分接头选择合适。

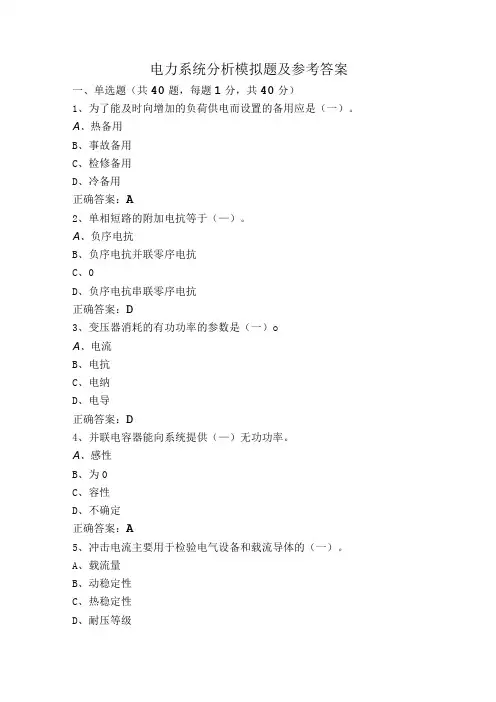

电力系统分析模拟题及参考答案一、单选题（共40题，每题1分，共40分）1、为了能及时向增加的负荷供电而设置的备用应是（一）。

A、热备用B、事故备用C、检修备用D、冷备用正确答案：A2、单相短路的附加电抗等于（—）。

A、负序电抗B、负序电抗并联零序电抗C、0D、负序电抗串联零序电抗正确答案：D3、变压器消耗的有功功率的参数是（一）oA、电流B、电抗C、电纳D、电导正确答案：D4、并联电容器能向系统提供（—）无功功率。

A、感性B、为0C、容性D、不确定正确答案：A5、冲击电流主要用于检验电气设备和载流导体的（一）。

A、载流量B、动稳定性C、热稳定性D、耐压等级正确答案：B6、系统发生三相短路故障后，零序电压（一）oA、不确定B、变低C、零D、变高正确答案：C7、两相短路的附加电抗等于(—)。

A、负序电抗并联零序电抗B、OC、负序电抗D、负序电抗串联零序电抗正确答案：C8、用于电能远距离输送的线路为(—)oA、输电线路B、输配电线路C、配电线路D、直配线路正确答案：A9、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(一)oA、依据电压等级不同，绕组的排列情况不同B、中压绕组C、高压绕组D、低压绕组正确答案：B10、某1GJ-300的线路,几何均距为6米，导线的计算外径为25.2mm,其电阻值为(—)。

A^0.13Ωz kmB、0.5CykmC、025Ω∕kmD、0.24Ωz km正确答案：A11、下列故障类型中，属于对称短路故障为(一)oA、单相接地短路B、三相短路C、两相接地短路D、两相短路正确答案：B12、50OkV系统中性点运行方式经常采用（一）。

A、不接地B、经电抗接地C、经电阻接地D、直接接地正确答案：D13、我国目前电力系统的最高电压等级是（）。

A、交流500kV,直流±80OkVB、交流500kV,直流±50OkVC、交流IoOOkV,直流±110OkVD、交流750kV,直流±50OkV正确答案：C14、单相短路接地的附加电抗等于（—）。

**大学网络教育学院模拟题〔A 卷〕1说明电力系统静态稳定的定义、分析方法以及小干扰分析法的步骤。

〔15分〕1. 试说明什么是正序等效定则，以及利用正序等效定则计算不对称短路的步骤。

〔10分〕2. 电压中枢点的调压方式有哪几种.这几种调压方式对调压围的要如何规定的.〔10分〕3. 电力系统接线如图1所示，f 1点发生接地短路，试做出系统的正序和零序等值网络。

图中1~17为元件编号。

〔15分〕图 15．如图2所示简单系统，各元件参数如下：(S B =60MVA, V B =V av , k im =1.8)发电机G ：60=N S MVA ，d X ''=0.11; 变压器T ：30=N S MVA ，Vs%=10.5;线路L ：l =15km ，*=0.23Ω/km.试求f 点发生三相短路时的冲击电流和短路功率有名值。

〔20分〕图 26． 如图3所示简单电力系统，f 点发生单相短路，发电机G ：='d X 0.3，2X =0.2，=s T 10s ，变压器T-1：*=0.12, T-2：*=0.11；双回线路L ：1L X =0.20，=0L X 31L X 。

试用等面积定则确定极限切除角。

(电抗值均为统一基准下的标幺值。

) 〔30分〕图 3〔A 卷〕答案：1．静态稳定性是指电力系统在*一运行方式下受到一个小干扰后，系统自动恢复到原始运行状态的能力。

能恢复到原始运行状态，则系统是静态稳定的，否则系统江失去稳定。

分析系统静态稳定性常采用的方法是小干扰法〔小扰动方程，略〕。

小干扰法的分析步骤为：〔1〕列出各元件微分方程和网络方程〔2〕对微分方程和网络方程进展线性化〔3〕求线性化小扰动状态方程及其矩阵A〔4〕对给定运行情况进展潮流计算，求得A 矩阵各元素的值〔5〕求A 矩阵的特征根，并以其实部符号判别系统的稳定性2. 在简单不对称短路情况下，在正序网络短路点参加附加电抗(n )X ∆，而其附加电抗(n )X ∆之后的三相短路电流即为对应不对称短路故障点电流的正序电流。

电力系统分析考试模拟试题及答案一、选择题（每题5分，共25分）1. 电力系统中，负载的功率因数是指负载的（）与其实际功率的比值。

A. 视在功率B. 有功功率C. 无功功率D. 复功率2. 以下哪个参数不是三相电路的功率三角形中基本的功率参数？A. 有功功率B. 无功功率C. 视在功率D. 电功率3. 电力系统中，变压器的额定容量是指其（）的能力。

A. 最大负载能力B. 短路能力C. 空载能力D. 负载能力4. 在电力系统中，对称分量法主要用于（）。

A. 计算三相电路B. 分析不对称故障C. 分析对称故障D. 控制电力系统5. 电力系统稳定性分析中，小干扰稳定性的主要分析方法是（）。

A. 频率分析法B. 阻抗分析法C. 功率流分析法D. 能量函数分析法二、填空题（每题5分，共25分）1. 在电力系统中，无功功率的补偿主要是通过____和____来实现的。

2. 电力系统的稳定性主要分为小干扰稳定性和____稳定性。

3. 电力系统的有功功率平衡主要是通过____和____来实现的。

4. 电力系统中，负载的功率因数越接近____，电力系统的效率越高。

5. 电力系统中，变压器的负载损耗与变压器的____和____有关。

三、简答题（每题10分，共30分）1. 请简述对称分量法的基本原理及其在电力系统中的应用。

2. 请简述电力系统的稳定性分析主要包括哪两个方面，并分别说明其重要性。

3. 请简述电力系统的有功功率和无功功率平衡的意义及其实现方法。

四、计算题（每题15分，共30分）1. 一个三相电源，线电压为380V，相电压为220V，负载为星形连接的三相异步电动机，功率为10kW，功率因数为0.8，求电动机的额定电流。

2. 一个电力系统的有功功率为P，无功功率为Q，请用数学公式表示该系统的有功功率和无功功率平衡方程。

答案：一、选择题答案1. B2. D3. A4. B5. D二、填空题答案1. 无功补偿装置无功电源2. 大干扰3. 发电机调压器4. 15. 额定电压负载率三、简答题答案1. 对称分量法是一种用于分析电力系统不对称故障的方法。

自测题(一)—电力系统得基本知识一、单项选择题(下面每个小题得四个选项中,只有一个就是正确得,请您在答题区填入正确答案得序号,每小题2、5分,共50分)1、对电力系统得基本要求就是( )。

A、保证对用户得供电可靠性与电能质量,提高电力系统运行得经济性,减少对环境得不良影响;B、保证对用户得供电可靠性与电能质量;C、保证对用户得供电可靠性,提高系统运行得经济性;D、保证对用户得供电可靠性。

2、停电有可能导致人员伤亡或主要生产设备损坏得用户得用电设备属于( )。

A、一级负荷;B、二级负荷;C、三级负荷;D、特级负荷。

3、对于供电可靠性,下述说法中正确得就是( )。

A、所有负荷都应当做到在任何情况下不中断供电;B、一级与二级负荷应当在任何情况下不中断供电;C、除一级负荷不允许中断供电外,其它负荷随时可以中断供电;D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量得技术指标就是( )。

A、电压偏移、频率偏移、网损率;B、电压偏移、频率偏移、电压畸变率;C、厂用电率、燃料消耗率、网损率;D、厂用电率、网损率、电压畸变率5、用于电能远距离输送得线路称为( )。

A、配电线路;B、直配线路;C、输电线路;D、输配电线路。

6、关于变压器,下述说法中错误得就是( )A、对电压进行变化,升高电压满足大容量远距离输电得需要,降低电压满足用电得需求;B、变压器不仅可以对电压大小进行变换,也可以对功率大小进行变换;C、当变压器原边绕组与发电机直接相连时(发电厂升压变压器得低压绕组),变压器原边绕组得额定电压应与发电机额定电压相同;D、变压器得副边绕组额定电压一般应为用电设备额定电压得1、1倍。

7、衡量电力系统运行经济性得主要指标就是( )。

A、燃料消耗率、厂用电率、网损率;B、燃料消耗率、建设投资、网损率;C、网损率、建设投资、电压畸变率;D、网损率、占地面积、建设投资。
