无规共聚聚丙烯（PP-R）管产品选用指南1、主要控制参数冷热水用无规共聚聚丙烯（PP-R）管道系统选用主要控制参数为与其设计压力相关的管系列（见表1），管材需要的公称外径、公称壁厚以及纵向回缩率等基本物理性能参数。
表1注：上表中每个级别均对应于一个特定的应用范围，见GB/T18742.1-2002中使用条件级别的要求。
各级别的典型应用范围：级别1，供应热水（60℃）；级别2，供应热水（70℃）。
2、主要适用场合室内冷热水管道、采暖空调管道、直饮水管道。
3、基本要求1）、冷热水用无规共聚聚丙烯（PP-R）管及管材的生产应符合GB/T 18742.1-2002的规定中主要规格参数及性能及性能要求（表2～表3）表2 管材的规格参数表3 管材的物理化学性能要求2）、卫生要求用于输送饮用水的氯化聚氯乙烯管道系统应符合GB/T 17219-1998的要求。
4、一般产品选用程序对于热水管先根据其设计温度及使用年限确定其应用等级，再根据其设计压力确定其S值，然后根据其管径确定其壁厚；对于冷水管，直接根据其设计压力确定其S值，然后根据其管径确定其壁厚，并结合系统布置、敷设方式、连接形式、补偿温度变化等技术条件，选择质量符合标准的产品。
具体的选用方法可以参考02SS405-2《无规共聚聚丙烯（PP-R）给水管安装》。
5、施工、安装要点1）、埋地管道沟底应平整，不得有突出的尖硬物。
原土的粒径不宜大于12mm，必要时可铺100mm厚的砂垫层。
管道周围的回填土应填至管顶以上300mm处，经夯实后方可回填原土，室内埋地管道的埋深不宜小于300mm。
2）、各PP-R管生产厂家均对其产品的设计、使用、安装有具体的要求，工程实践表明尤其应注意以下几点：要充分考虑管道的热膨胀影响，依具体情况并采取必要的措施。
实践表明，解决此问题通常有下面几种方式：（1）小口径管道应尽量直接暗敷。
（2）在明敷及非直埋（管井、管沟等）暗敷管路中，在空间允许的条件下，尽可能采用自由补偿。
PP-R冷热水管产品说明书一、什么是PP-R管材PP－R是由(PP和PE)气相法合成的无规共聚聚丙烯，其结构特点是PE分子无规则的链接在PP分子当中，分子量从30万～80万不等。
利用PP-R原料生产的管材又称无规共聚聚丙烯管材（三型聚丙烯管材），是80年代末90年代初开发应用的新型塑料管道产品。
它具有较好的抗冲击性能和长期蠕变性能，它以其自身优异的性能和较广泛的应用领域，已在塑料管材市场占据一席之地，是公认的绿色环保产品。
二、PP-R管材性能特点及应用领域1、物理力学和化学性能指标2、卫生、无毒本产品属绿色建材，可用于纯净饮用水管道系统。
3、耐热在规定的长期连续工作压力下，管道输送的水温可达到80℃。
4、耐腐蚀、不结垢可免除管道结垢堵塞和水盆浴缸黄斑锈迹之忧。
5、保温节能导热系数仅为金属管的二百分之—，用于热水管道保温节能效果极佳。
6、重量轻、比强度高比重仅为金属管的八分之一，韧性好，耐冲击。
7、外形美观产品内外壁光滑，流水阻力小，色彩柔和，造型美观。
8、安装方便、可靠采用热熔连接，无需套丝，数秒钟即可完成一个接头连接，与金属管及用水器连接采用优质铜嵌件，安全可靠。
9、使用寿命长10、应用领域：公用、民用建筑给水、热水管道和纯净水管道系统。
三、产品执行标准1、执行标准：GB/T18742.1-2002《冷热水用聚丙烯管道系统第一部分：总则》GB/T18742.2-2002《冷热水用聚丙烯管道系统第二部分：管材》GB/T18742.3-2002《冷热水用聚丙烯管道系统第三部分：管件》2、技术规程：GB/T 50349-2005《建筑给水用聚丙烯管道工程技术规范》四、产品工艺尺寸见附表五、产品工艺技术1、工艺流程2、PP-R 原料其化学名称为 :丙烯-乙烯无规共聚物，由丙烯和乙烯的混合气体进行共聚合，所得到主链中无规分布丙烯和乙烯链段的共聚物。
质量良好的 PP-R 原料，应符合 GB/ T1888742.1标准要求，有最小必须强度 SMR 保证值。
冷热水用聚丙烯（PP-R）管材（ppr管）产品特点：1、卫生环保：PP-R材料是一种高分子量的碳氢化合物，不溶于水，具有生物惰性，在生产加工过程中不产生有害物质，在高温下使用不会使水产生不良的器官感觉，经卫生防疫部门检测符合国家食品卫生标准。
且PP-R材料可以回收循环使用，因而是一种绿色环保建材，可用于纯净饮用水管道系统。
2、外形美观，重量轻产品内外壁光滑，流体阻力小，色彩柔和，造型美观，重量仅为金属管的1/8左右，运输安装方便。
3、耐热、保温性能好：PP-R热水管道可在70℃下长期使用，瞬间使用温度达95℃，完全满足建筑物中供热水的使用要求；导热系数仅为金属管的1/200，用于热水管道保温节能效果极佳。
4、耐压最高公称压力可达3.2MPa5、不锈蚀、不结垢属绿色建材，且内外壁光滑，可保证管道耐腐蚀、不结垢、不产生水质污染，保证了给水的卫生性。
7、使用寿命长管道系统在温度为70度-及工作压力为1.0MPa的长期使用条件下，使用寿命可达50年以上，低温情况下寿命可达100年8、安装、连接简便可靠采用热熔连接，数秒钟内即可完成一个接头连接，与金属管及用水器具连接采用优质不锈钢或镀铬铜嵌件，安全可靠。
PP-R管材、管件用同一型号原料制成，且热熔焊接性能良好，连接处达到分子级融合，使之成为一个整体。
产品执行标准：我公司生产的三型聚丙烯（PP-R）管采用进口原料组织生产，严格执行国家标准GB/T18742。
产品规格：DN12-160mm产品用途：民用建筑的冷、热水给水设施及地温采暖，如：住宅、医院、宾馆、办公室、学校和船上建筑等食物、化工、电子等工业管网，如输送各类腐蚀性流体（如：酸、废矿碱水及云离子水等）管网。
纯净水及矿泉水等饮用水生产系统管网空调设备用管住宅取暖管雨水管网，工厂用压缩空气管网游泳池管网太阳能设施的管网农业、园林管网应用实例：在地板辐射供暖工程中的应用一种全新的供暖方式--地面辐射供暖，又称为低温热水地板辐射供暖，是以不高于60度的热水作为热媒，将加热管埋设在地板中的低温辐射供暖。
个人收集整理仅供参考学习
PPR管安装使用说明
1）热熔工具接通电源，等到工作温度指示灯亮后，方能开始操作；
2）中天PPR管材切割前，必须正确丈量和计算好所需长度，用合适的笔在管表面画出切割线和热熔连接深度线，连接深度应符合要求；
3）切割管材，必须使端面垂直于管轴线。
管材切割应使用管子剪或管道切割机（注：用钢锯锯断管材的方法，不予提倡，万一使用时，应清除锯口的毛边和毛刺。
）
4）中天PPR管材与管件的连接端面和熔接面必须清洁、干燥、无油；
5）熔接弯头或三通时，应注意管线的走向宜先进行预装，校正好走向后，用笔画出轴向定位线；
6）加热：管材应无旋转地将管端导入加热套内，插人到所标志的连接深度，同时，无旋转地把管件推到加热头上，并达到规定深度标志处。
加热时间必须符合热熔机生产厂的规定；
7）达到规定的加热时间后，必须立即将管材与管件从加热套和加热头上同时取下，迅速无旋转地直线均匀地插入到所标深度，使接头处形成均匀的凸缘；8）在规定的加工时间内，刚熔接好的接头允许立即校正，但严禁旋转。
9）在规定的冷却时间内，应扶好管材、管件，使它不受扭、受弯和受拉。
10）熔接弯头或三通时，按设计图纸要求，应注意其方向，在管件和管材的直线方向上，用辅助标出其位置。
连接时，旋转地把管端套入加热器内，插入到所标志的深度，同时，无旋转的把管件推到加热头上，达到规定标志处。
达到加热的时间后，立即把管材与管件从加热套和加热头上同时取下，迅速无旋转的直线均匀插入到所标深度，使接头处形成均匀凸缘。

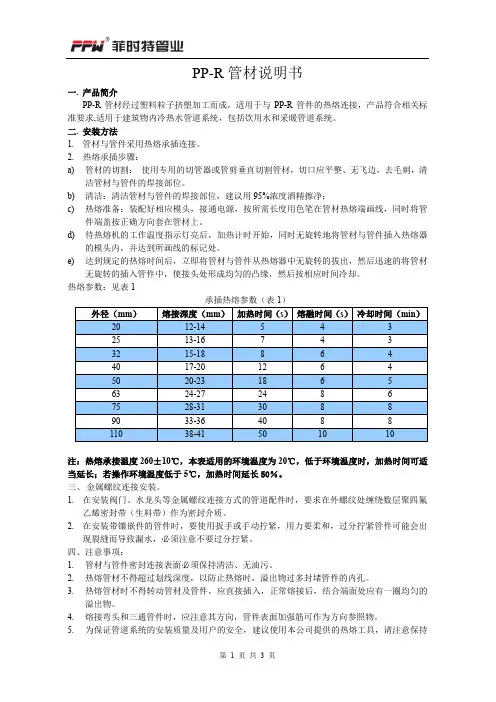

PP-R管材说明书一.产品简介PP-R管材经过塑料粒子挤塑加工而成，适用于与PP-R管件的热熔连接，产品符合相关标准要求,适用于建筑物内冷热水管道系统，包括饮用水和采暖管道系统。
二.安装方法1.管材与管件采用热熔承插连接。
2.热熔承插步骤：a)管材的切割：使用专用的切管器或管剪垂直切割管材，切口应平整、无飞边，去毛刺，清洁管材与管件的焊接部位。
b)清洁：清洁管材与管件的焊接部位，建议用95%浓度酒精擦净；c)热熔准备：装配好相应模头，接通电源，按所需长度用色笔在管材热熔端画线，同时将管件端盖按正确方向套在管材上。
d)待热熔机的工作温度指示灯亮后，加热计时开始，同时无旋转地将管材与管件插入热熔器的模头内，并达到所画线的标记处。
e)达到规定的热熔时间后，立即将管材与管件从热熔器中无旋转的拔出，然后迅速的将管材无旋转的插入管件中，使接头处形成均匀的凸缘，然后按相应时间冷却。
热熔参数：见表1承插热熔参数（表1）注：热熔承接温度260±10℃，本表适用的环境温度为20℃，低于环境温度时，加热时间可适当延长；若操作环境温度低于5℃，加热时间延长50％。
三、金属螺纹连接安装。
1.在安装阀门、水龙头等金属螺纹连接方式的管道配件时，要求在外螺纹处缠绕数层聚四氟乙烯密封带（生料带）作为密封介质。
2.在安装带镶嵌件的管件时，要使用扳手或手动拧紧，用力要柔和，过分拧紧管件可能会出现裂缝而导致漏水，必须注意不要过分拧紧。
四、注意事项：1.管材与管件密封连接表面必须保持清洁、无油污。
2.热熔管材不得超过划线深度，以防止热熔时，溢出物过多封堵管件的内孔。
3.热熔管材时不得转动管材及管件，应直接插入，正常熔接后，结合端面处应有一圈均匀的溢出物。
4.熔接弯头和三通管件时，应注意其方向，管件表面加强筋可作为方向参照物。
5.为保证管道系统的安装质量及用户的安全，建议使用本公司提供的热熔工具，请注意保持热熔模头表面保护涂层的完整和清洁。
无规共聚聚丙烯（PP-R）管技术要求1、主要控制参数冷热水用无规共聚聚丙烯（PP-R）管道系统选用主要控制参数为与其设计压力相关的管系列（见表1），管材需要的公称外径、公称壁厚以及纵向回缩率等基本物理性能参数。
表1注：上表中每个级别均对应于一个特定的应用范围，见GB/T18742.1-2002中使用条件级别的要求。
各级别的典型应用范围：级别1，供应热水（60℃）；级别2，供应热水（70℃）。
2、主要适用场合室内冷热水管道、采暖空调管道、直饮水管道。
3、基本要求1）、冷热水用无规共聚聚丙烯（PP-R）管及管材的生产应符合GB/T 18742.1-2002的规定中主要规格参数及性能及性能要求（表2～表3）表2 管材的规格参数表3 管材的物理化学性能要求2）、卫生要求用于输送饮用水的氯化聚氯乙烯管道系统应符合GB/T 17219-1998的要求。
4、执行标准1）、产品标准《冷热水用聚丙烯管道系统第1部分：总则》GB/T 18742.1-2002《冷热水用聚丙烯管道系统第2部分：管材》GB/T 18742.2-2002《冷热水用聚丙烯管道系统第3部分：管件》GB/T 18742.3-2002生活饮用水输配水设备及防护材料的安全性评价标准 GB/T 17219-1998PPR给水管验收标准1 范围本文件适用于以聚丙烯材料为原料，经挤出成型的PPR管材的产品分类、技术要求、检验方法和标志、包装、运输、贮存。
2 产品分类管材按尺寸分为S5、S4、S3.2、S2.5、S2五个管系列。
3技术要求3.1 颜色管材颜色一般为黑色，其他颜色可由供需双方协商确定。
3.2 外观管材的色泽应均匀一致管材内外表面应光滑、平整，无凹陷、气泡和其他影响性能的表面缺陷。
管材不应含有可见杂质。
管材端面应切割平整并与轴线垂直。
3.3 不透光性管材应不透光3.4 规格及尺寸3.4.1管材规格用管系列S、公称直径dn ×公称壁厚en表示。

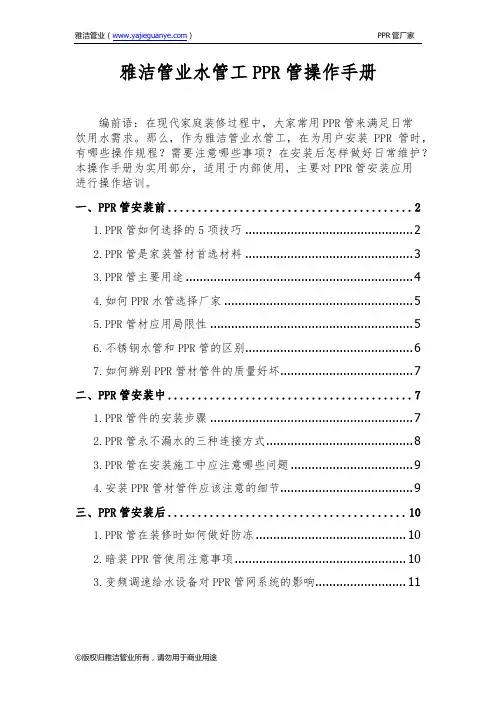

雅洁管业水管工PPR管操作手册编前语：在现代家庭装修过程中，大家常用PPR管来满足日常饮用水需求。
那么，作为雅洁管业水管工，在为用户安装PPR管时，有哪些操作规程？需要注意哪些事项？在安装后怎样做好日常维护？本操作手册为实用部分，适用于内部使用，主要对PPR管安装应用进行操作培训。
一、PPR管安装前 (2)1.PPR管如何选择的5项技巧 (2)2.PPR管是家装管材首选材料 (3)3.PPR管主要用途 (4)4.如何PPR水管选择厂家 (5)5.PPR管材应用局限性 (5)6.不锈钢水管和PPR管的区别 (6)7.如何辨别PPR管材管件的质量好坏 (7)二、PPR管安装中 (7)1.PPR管件的安装步骤 (7)2.PPR管永不漏水的三种连接方式 (8)3.PPR管在安装施工中应注意哪些问题 (9)4.安装PPR管材管件应该注意的细节 (9)三、PPR管安装后 (10)1.PPR管在装修时如何做好防冻 (10)2.暗装PPR管使用注意事项 (10)3.变频调速给水设备对PPR管网系统的影响 (11)一、PPR管安装前1.PPR管如何选择的5项技巧（1）良好的柔软PPR管材，管件不易受挤压而变形，即使变形也不破裂，并大大减少接头使用量。
（2）耐腐蚀防水结垢 PPR管材、管件的化学性质可以抵抗水中的化学元素侵蚀，同时雅洁管平滑的内表面可以避免水垢的形成。
（3）耐高温，耐高压 PPR管材，管件常温下承受水压力为45千克/平方厘米，管子不变形温度为112摄氏度（4）寿命长PPR管材，管件防老化强，正常作用使命达到50年以上。
（5）施工简便快速PPR管材，雅洁管件的柔性使得施工变得十分快捷，并容易连接(用热溶机承插连接)，安全可靠。
2.PPR管是家装管材首选材料（1）PPR管材的接口处通常采用的是热熔技术，管子和管子之间完全融合到了一起，因此一旦通过了安装打压的测试，绝不会出现漏水的现象，可靠度非常得高。
但是这并意味着做水管的所有PPR管材都没有缺陷，有的雅洁PPR管材在耐高温的性能和耐压的性能比较差，不能长期工作在高于七十摄氏度的环境下；而且每段的长度还是有限的，不能够进行弯曲施工，若雅洁管道的铺设距离比较长或者是转角处比较多，那么可以大家可以在施工的过程中用到大量的接头；虽然管材的价格比较便宜但是它的配件价格相对比较高。
【基本知识】一、无规共聚聚丙烯（PP-R）丙烯和另外一种烯烃单体（或多种烯烃单体）共聚而成的无规共聚物，烯烃单体中无烯烃外的其它官能团。
二、热熔连接由相同牌号热塑性塑料制作的管材，管件的插口与承口互相连接时，采用专用热熔工具将连接部位表面加热熔融，承插冷却后连接成为一个整体的连接方式。
三、公称压力（PN）管道在工作水温为20℃，预期寿命为50年，以Mpa为单位的允许最大工作压力。
例如：S2.5管道工作水温为80℃，预期寿命为50年，管道的允许最大工作压力为0.6Mpa。
四、焊接温度PP-R材料最佳焊接温度为260±10℃。
五、管系列（用S表示）是用以表示管材规格的无量纲数值系列。
即S=（Dn-en）/2 en（Dn-管材外径、en-管材壁厚）。
有S5、S4、S3.2、S2.5四种规格。
【运输及存放要求】1、搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，与尖锐物品碰撞和抛、摔、滚、拖。
防止损伤。
2、管材和管件应存放在通风良好的库房或简易棚内，不得露天存放，防止阳光直射，注意防火安全，远离热源。
3、管材应水平堆放在平地上，管件应逐层码放整齐，堆置高度不得超过1.5m。
【管道连接】普通PP-R管：1、管材和管件之间，运营采用热熔连接。
2、PP-R管道与金属管或其它管材连接时应采用螺纹或法兰连接。
3、热熔连接应按下列步骤进行：a、热熔机具接通电源，达到工作温度（260±10℃）指示灯亮后方能用于接管；b、连接管材前，若管材端部损伤或有油污，宜去掉40~50mm。
切割管材时，应使端部垂直于管轴线。
管材切割宜使用管子剪或管子切割机。
也可使用钢锯，切割后管材断面应去除毛边和毛刺；c、管材与管件连接端面应清洁、干燥、无油。
d、标记承插深度。
e、加热时间、加工时间及冷却时间应按热熔机具生产厂家的要求进行。
如无要求时，可参照下表：于5℃，加热时间宜延长50%。
4、连接时，无旋转地把管端导入加热套内，插入到所标志的深度，同时无旋转地直线均匀的插入管件，达到所标深度，使接头处形成均匀凸缘；5、在规定的加工时间内，刚熔接好的接头还可以校正，但不得旋转。
冷热水用聚丙烯(PP-R)管道产品安装使用说明书湖北中硕科技有限公司二0一五年一月目录一、产品概述------------------------------------------------- 1二、PP-R管材及管件产品的技术性能、参数----------------------- 3三、安装使用技术规范----------------------------------------- 5四、冷热水用聚丙烯（PP-R）管道连接的注意事项---------------- 15五、聚乙烯管材、管件运输与保管------------------------------ 15冷热水用聚丙烯（PP-R）管道及管件产品安装使用说明书一、产品概述PPR管正式名为无规共聚聚丙烯管，是目前家装工程中采用最多的一种供水管道。
它具有较好的抗冲击性能和长期蠕变性能。
PPR管的接口采用热熔技术，管子之间完全融合到了一起，所以一旦安装打压测试通过，绝不会再漏水，可靠度极高。
但这并不是说PPR水管是没有缺陷的水管，耐高温性，耐压性稍差些，长期工作温度不能超过70℃；每段长度有限，且不能弯曲施工，如果管道铺设距离长或者转角处多，在施工中就要用到大量接头；管材便宜但配件价格相对较高。
从综合性能上来讲，PPR管是目前性价比较高的管材，所以成为家装水管改造的首选材料。
湖北中硕科技有限公司生产的“中硕”牌PPR管材及管件产品严格执行国家标准冷热水用聚丙烯管道GB/T18742.1-2002、GB/T18742.2-2002及 GB/T18742.3-2002标准；并符合国家GB/T 17219-1998等卫生规范。
（一）、冷热水用聚丙烯（PP-R）管道及管件产品的特点1、PP-R管重量轻、耐腐蚀、不结垢、使用寿命长。
2、无毒、卫生。
PP-R的原料分子只有碳、氢元素，没有有害有毒的元素存在，卫生可靠，不仅用于冷热水管道，还可用于纯净饮用水系统。

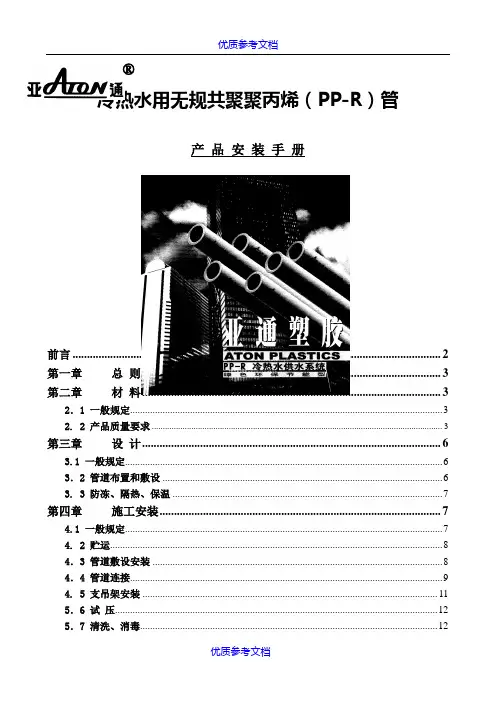

®冷热水用无规共聚聚丙烯（PP-R）管产品安装手册福建亚通新材料科技股份有限公司技术中心制作20PP年3月目录前言 (2)第一章总则 (3)第二章材料 (3)2．1 一般规定 (3)2. 2 产品质量要求 (3)第三章设计 (6)3.1 一般规定 (6)3．2 管道布置和敷设 (6)3. 3 防冻、隔热、保温 (7)第四章施工安装 (7)4.1 一般规定 (7)4. 2 贮运 (8)4．3 管道敷设安装 (8)4．4 管道连接 (9)4. 5 支吊架安装 (11)5．6 试压 (12)5．7 清洗、消毒 (12)5．8 安全施工 (13)第五章检验与验收 (13)5.1 一般规定 (13)5．2 试压 (13)5．3 验收 (14)附录A 不同温度及使用寿命下的允许压力 (15)前言建筑给水用冷热水管道（PP-R）是从90年代发展起来的一种新型化学建材，它与钢管、铜管相比，具有卫生、质轻、耐压、耐腐蚀、隔热保温、阻力小、连接方便可靠、使用寿命长、废料可回收利用等优点，可广泛应用于冷热水供应系统和纯净水系系统，有良好的推广应用前景和显著的社会效益、经济效益。
本规程是参照国外有关资料和上海市建筑产品推荐性应用标准《全国给水聚丙烯管道（PP-R）工程技术规程》DBJ/CT501-99基础上编制的。
由于经验不足，难免有错漏之处，有待在实践中不断完善。
1 总则1.0.1 为使建筑给水系统中采用聚丙烯管道的工程，在设计、施工及验收中做到技术先进、安全卫生、经济合理、保证质量，特制订本规程。
1.0.2 本规程适用于我省工业与民用建筑生活给水、热水和饮用净水管道系统的设计、施工及验收。
适用于系统工作压力不大于1.0MPa，工作水温不低于0℃，且不高于70℃的场所，严禁热水系统温度超过管道最高使用温度。
1.0.3 本规程不适用于建筑物外的埋地管道，PP-R管道不得用于消防给水系统，不得在建筑物内与消防给水管道相连。
