压力容器常用计算

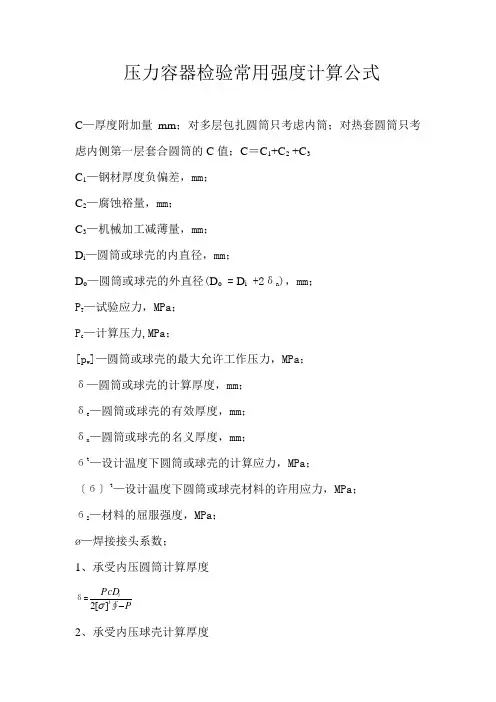

压力容器检验常用强度计算公式C —厚度附加量mm ；对多层包扎圆筒只考虑内筒；对热套圆筒只考虑内侧第一层套合圆筒的C 值；C ＝C 1+C 2 +C 3C 1—钢材厚度负偏差，mm ；C 2—腐蚀裕量，mm ；C 3—机械加工减薄量，mm ；D i —圆筒或球壳的内直径，mm ；D o —圆筒或球壳的外直径(D o = D i +2δn )，mm ；P T —试验应力，MPa ；P c —计算压力,MPa ；[p w ]—圆筒或球壳的最大允许工作压力，MPa ；δ—圆筒或球壳的计算厚度，mm ；δe —圆筒或球壳的有效厚度，mm ；δn —圆筒或球壳的名义厚度，mm ；бt —设计温度下圆筒或球壳的计算应力，MPa ；〔б〕t —设计温度下圆筒或球壳材料的许用应力，MPa ； бs —材料的屈服强度，MPa ；ø—焊接接头系数；1、承受内压圆筒计算厚度δ=PPcD t i -∮][2σ 2、承受内压球壳计算厚度δ=PPcD t i -∮][4σ 3、承受内压椭圆形封头计算厚度a ）标准椭圆形封头δ=PPcD t i 5.0∮][2-σ b ）非标准椭圆形封头δ=PkPcD t i 5.0∮][2-σ ])2(2[612ii h D k += 2、应力校核a 、液压试验时，圆筒的薄膜应力校核бT =ee D P i T δδ2)(+《0.9бs ø b 、气压试验时，圆筒的薄膜应力校核бT =ee D P i T δδ2)(+《0.8бs ø c 、液压试验时，球形容器的薄膜应力校核бT =ee D P i T δδ4)(+《0.9бs ø d 、气压试验时，球形容器的薄膜应力校核бT =ee D P i T δδ4)(+《0.8бs ø 3、最大允许工作压力计算a 、圆筒最大允许工作压力计算〔P w 〕＝ei t e D δσδ+Φ][2b 、球壳最大工作压力〔P w 〕＝ei t e D δσδ+Φ][4 4、内压容器试验压力液压试验 P T =1.25Pt ][][σσ 气压试验 P T =1.25P t][][σσ 对在用压力容器P 指最高工作压力，MPa5、容器开孔及开孔补强（本题2004年压力容器检验师考试考过） a 、开孔削弱面积A内压圆筒体与球壳A ＝d δ＋2δδet （1－f r ）d —考虑腐蚀后的开孔直径，d ＝d i ＋2Cδet —接管名义厚度C —壁厚附加量f r —强度削弱系数。

压力容器质量怎么计算公式压力容器质量计算公式。

压力容器是一种用于承受内部压力的容器，通常用于储存气体或液体。

在工业生产中，压力容器的质量是非常重要的，因为它直接影响到容器的安全性和使用寿命。

为了保证压力容器的质量，需要对其进行严格的计算和检验。

压力容器的质量可以通过以下公式进行计算：M = (P V) / (R T)。

其中，M表示压力容器的质量，P表示容器内的压力，V表示容器的体积，R 表示气体常数，T表示气体的温度。

上述公式是根据理想气体状态方程推导出来的，假设气体是理想气体，即气体分子之间没有相互作用力，体积可以忽略不计。

在实际应用中，由于气体的真实状态与理想状态之间存在一定的差异，因此需要进行修正。

修正后的压力容器质量计算公式如下：M = (P V) / (R T) Z。

其中，Z表示修正系数，用于修正理想气体状态方程的偏差。

修正系数的计算需要考虑气体的压缩因子、温度、压力等因素，通常需要借助实验数据或计算软件进行精确计算。

除了上述公式外，压力容器的质量还需要考虑到材料的强度和耐久性。

通常情况下，压力容器的设计和制造需要符合国家相关标准和规范，以确保容器具有足够的强度和安全性。

在实际生产中，压力容器的质量计算和检验是非常重要的环节。

首先，设计人员需要根据使用要求和工作环境确定压力容器的参数，包括压力、温度、体积等。

然后，制造人员需要根据设计要求选择合适的材料，并按照相关标准进行制造和焊接。

最后，对制造好的压力容器进行严格的检验和试压，以确保其质量达到要求。

除了制造和检验外，压力容器的使用和维护也是影响其质量的重要因素。

在使用过程中，需要定期对压力容器进行检查和保养，确保其处于良好的工作状态。

同时，需要遵守相关的安全操作规程，避免因操作不当而导致的事故发生。

总之，压力容器的质量计算是一个复杂而重要的工作。

只有严格按照相关标准和规范进行设计、制造、检验和使用，才能保证压力容器的质量达到要求，确保工业生产的安全和稳定。

作者：一气贯长空

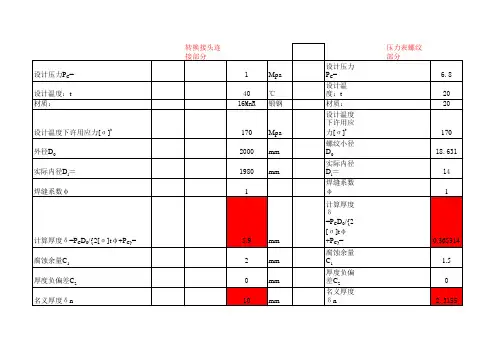

压力容器计算、安全阀计算、压力容器泄放量计算等常用参数秒算
软件预览图
打开文件以后点击左上方数据计算。

数据计算有以下2个计算，一：安全阀计算，二：爆破片计算，两个计算之前均需先进性压力容器安全泄放量计算后方可使用。

一：安全阀计算
输入相关参数后点击确定即可
红框内容可更改，参数调整好后，点击下一步即可自动计算。

点击确定，即可安全阀排放能力，再次确定则是安全阀能力校验是否合格
二：爆破片计算。

第三章 压力容器常见结构的设计计算方法常见结构的设计计算方法4.1 圆筒4.2 球壳 4.3 封头4.4 开孔与开孔补强 4.5 法兰4.6 检验中的强度校核4.1.1 内压圆筒 1）GB150中关于内压壳体的强度计算考虑的失效模式是结 构在一次加载下的塑性破坏，即弹性失效设计准则。

2）壁厚设计釆用材料力学解（中径公式）计算应力，利用第一强度理论作为控制。

轴向应力：环向应力：（取单位轴向长度的半个圆环）校核：σ1＝σθ，σ2＝σz ，σ1＝0 σθ≤[σ]t ·φ对应的极限压力：2）弹性力学解（拉美公式）讨论：1）主应力方向？应力分布规律？径向、环向应力非线形分布（内壁应力绝对值最大），轴向应力均布； 2）K 对应力分布的影响？越大分布越不均匀，说明材料的利用不充分； 例如，k ＝1.1时，R ＝1.1内外壁应力相差10%； K ＝1.3时，R ＝1.35内外壁应力相差35%； 4 常见结构的设计计算方法 962）弹性力学解（拉美公式）主应力：σ1＝σθ，σ2＝σz ，σ3＝σr 屈服条件：σⅠ＝σ1＝σθ＝σⅡ＝σ1－μ（σ2＋σ3）＝σⅢ＝σ1－σ3＝σⅣ＝3）GB150规定圆筒计算公式（中径公式）的使用范围为：p/[σ]·φ≤0.4（即≤1.5）4.1.2 外压圆筒1）GB150中关于外压壳体的计算所考虑的失效模式：弹性失效准则和失稳失效准则（结构在横向外压作用下的横向端面失去原来的圆形，或轴向载荷下的轴向截面规则变化）2）失稳临界压力的计算长圆筒的失稳临界压力（按Bresse公式）：长圆筒的失稳临界压力（按简化的Misse公式）：失稳临界压力可按以下通用公式表示：圆筒失稳时的环向应力和应变：定义——外压应变系数于是取稳定系数m＝3，有·应变系数A的物理意义－系数A是受外压筒体刚失稳时的环向应变，该系数仅与筒体的几何参数L、D。

、δe 有关，与材料性能无关·应力系数B的物理意义：与系数A之间反映了材料的应力和应变关系（应力），可将材料的δ－ε曲线沿σ轴乘以2/3而得到B－A曲线。

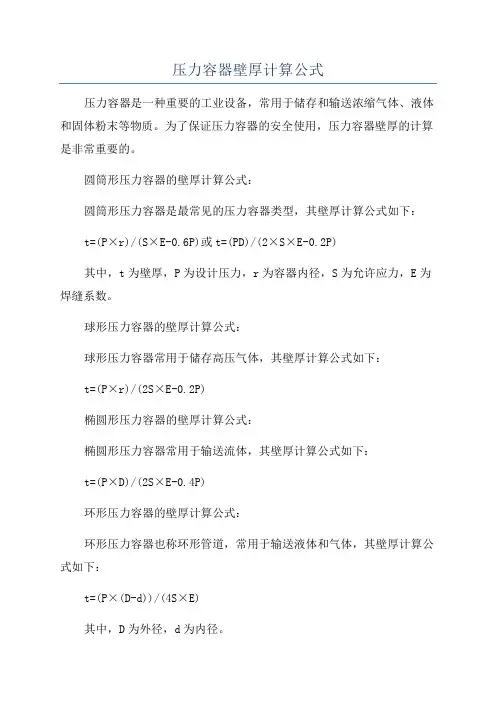

压力容器壁厚计算公式压力容器是一种重要的工业设备，常用于储存和输送浓缩气体、液体和固体粉末等物质。

为了保证压力容器的安全使用，压力容器壁厚的计算是非常重要的。

圆筒形压力容器的壁厚计算公式：圆筒形压力容器是最常见的压力容器类型，其壁厚计算公式如下：t=(P×r)/(S×E-0.6P)或t=(PD)/(2×S×E-0.2P)其中，t为壁厚，P为设计压力，r为容器内径，S为允许应力，E为焊缝系数。

球形压力容器的壁厚计算公式：球形压力容器常用于储存高压气体，其壁厚计算公式如下：t=(P×r)/(2S×E-0.2P)椭圆形压力容器的壁厚计算公式：椭圆形压力容器常用于输送流体，其壁厚计算公式如下：t=(P×D)/(2S×E-0.4P)环形压力容器的壁厚计算公式：环形压力容器也称环形管道，常用于输送液体和气体，其壁厚计算公式如下：t=(P×(D-d))/(4S×E)其中，D为外径，d为内径。

常见材料的允许应力和焊缝系数如下：-碳钢：允许应力为120MPa，焊缝系数为1.0；-不锈钢：允许应力为150MPa，焊缝系数为1.0；-铝合金：允许应力为50MPa，焊缝系数为1.0。

需要注意的是，在进行压力容器壁厚计算时，还需要考虑到使用条件、工作温度和材料的强度等因素。

此外，还应遵守相关的国家和行业标准，确保压力容器的安全使用。

以上是常见压力容器壁厚计算的公式和一些注意事项。

不同的设计要求和使用条件可能会有所不同，因此在具体计算壁厚时，应遵循相应的规范和标准，以确保压力容器的安全可靠。

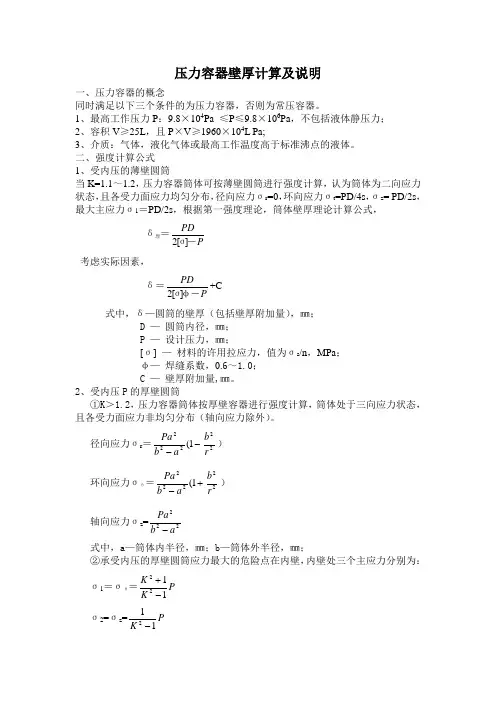

压力容器壁厚计算及说明一、压力容器的概念同时满足以下三个条件的为压力容器，否则为常压容器。

1、最高工作压力P ：9.8×104Pa ≤P ≤9.8×106Pa ，不包括液体静压力；2、容积V ≥25L ，且P ×V ≥1960×104L Pa;3、介质：气体，液化气体或最高工作温度高于标准沸点的液体。

二、强度计算公式1、受内压的薄壁圆筒当K=1.1～1.2，压力容器筒体可按薄壁圆筒进行强度计算，认为筒体为二向应力状态，且各受力面应力均匀分布，径向应力σr =0，环向应力σt =PD/4s ，σz = PD/2s ，最大主应力σ1＝PD/2s ，根据第一强度理论，筒体壁厚理论计算公式，δ理＝PPD －σ][2 考虑实际因素，δ＝P PD φ－σ][2+C 式中，δ—圆筒的壁厚（包括壁厚附加量），㎜；D — 圆筒内径，㎜；P — 设计压力，㎜；[σ] — 材料的许用拉应力，值为σs /n ，MPa ；φ— 焊缝系数，0.6～1.0；C — 壁厚附加量,㎜。

2、受内压P 的厚壁圆筒①K ＞1.2，压力容器筒体按厚壁容器进行强度计算，筒体处于三向应力状态，且各受力面应力非均匀分布（轴向应力除外）。

径向应力σr ＝--1(222a b Pa 22r b ） 环向应力σθ＝+-1(222ab Pa 22r b ） 轴向应力σz =222a b Pa - 式中，a —筒体内半径，㎜；b —筒体外半径，㎜；②承受内压的厚壁圆筒应力最大的危险点在内壁，内壁处三个主应力分别为：σ1＝σθ＝P K K 1122-+ σ2=σz =P K 112-σ3=σr =-P第一强度理论推导处如下设计公式σ1＝P K K 1122-+≤[σ] 由第三强度理论推导出如下设计公式σ1－σ3＝P K K 1122-+≤[σ] 由第四强度理论推导出如下设计公式：P K K 132-≤[σ] 式中，K ＝a/b3、受外压P 的厚壁圆筒径向应力σr ＝－--1(222a b Pb 22r a ） 环向应力σθ＝－+-1(222ab Pb 22r a ） 4、一般形状回转壳体的应力计算经向应力 σz =sP 22ρ 环向应力 sP t z =+21ρσρσ 式中，P —内压力，MPa ；ρ1—所求应力点回转体曲面的第一主曲率半径，㎜；（纬）ρ2—所求应力点回转体曲面的第一主曲率半径，㎜；（经）s —壳体壁厚，㎜。
