塑料凹版印刷的生产工艺流程
1.色彩设计：根据印刷品的要求和设计师的创意，进行色彩设计，确
定印刷品的图案、色彩和排版等要素。
2.预处理：对印刷品的基材进行清洁处理，以去除灰尘、油污等杂质，为后续步骤做好准备。
3.制版：通过计算机辅助设计（CAD）或数码录入的方式，将设计好
的图案转化为凹版制版文件。
然后，使用光敏树脂或直接雕刻等方法，将
设计好的图案转移到凹版上。
制版过程中需要注意选择合适的凹点深度和
凹点间距，以实现预期的图案效果。
4.印刷准备：根据印刷品的要求，选择合适的印刷机型，并安装好相
应的凹版和印刷辊。
同时，根据设计要求，调整印刷机的印刷速度、温度、压力等参数。
5.墨池系统：在印刷机上设置墨池系统，用于控制墨水的供应和回收。
墨池中的墨水经过滚筒或刮刀，与凹版表面的图案接触，将墨水传输至凹
版的凹点中。
6.印刷过程：将印刷品的基材送入印刷机，通过压力辊和印刷辊的运动，使凹版的油墨转移到基材表面上。
印刷辊负责传递墨水并施加压力，
基材通过压力辊和印刷辊的夹持固定。
墨水的传递速度由凹点的深浅决定，深的凹点含墨量多，色彩浓度高。
7.干燥处理：印刷完成后，通过自然风干或加热风干的方式，使印刷
品的墨水迅速干燥。
干燥时间和温度需要根据不同的印刷品和墨水类型进
行合理调整。
8.后处理：完成干燥后，对印刷品进行裁切、折叠、复合等后处理工序，以获得最终的成品。
9.质检和包装：对印刷品进行质量检验，包括检查图案的完整性、色彩的饱和度和浓度等。
合格的印刷品将被包装起来，待发货或存储。
凹版制版原理及工艺凹版制版是一种常用于印刷行业的版面制作工艺。
凹版是以凹陷的图案和文字为特点，通过将油墨填充在凹陷的部分，并通过压印的方式将油墨转移到印刷材料上，以达到印刷的效果。
凹版制版的原理主要包括以下几个步骤：图像处理、制版、印刷、印品加工。
首先，进行图像处理。
将原始图像导入计算机，使用图像处理软件对图像进行处理，包括调整色彩、对比度和锐度等，以及分离多种颜色。
然后，进行制版。
凹版制版的工艺主要有两种：传统制版和数字制版。
传统制版是通过先制作镍面版，然后使用化学方法将图像转移到凸版上。
首先，将透明的膜片与镍板叠加，使用激光打印机将图像在膜片上打印出来。
然后，将镍板浸入酸中，酸会将没有图像的部分腐蚀掉，只留下图像。
数字制版是利用电脑直接将图像信息转移到版材上。
通过电子雕刻机，将图像信息直接雕刻在版材上，形成凹陷的图案和文字。
制版完成后，进行印刷。
将制作好的凹版放在印刷机上，通过压印的方式将油墨转移到印刷材料上。
印刷材料可以是纸张、塑料、金属等。
最后，进行印品加工。
印品加工包括干燥、裁切、折叠、装订等工序，最终得到成品。
凹版制版工艺的特点是印刷效果饱满、细节丰富、色彩变化丰富。
凹版印刷可以印刷各种材料，如纸张、塑料、金属等。
同时，凹版制版还可以实现特殊效果，如凸起感、光泽感等。
凹版制版的工艺过程中需要注意一些问题，如选择合适的印刷材料、控制印刷色彩、避免印刷脱漏等。
同时，凹版制版需要使用专业的设备和工艺，操作难度较高，需要经验丰富的技术人员进行操作。
总之，凹版制版是一种重要的印刷工艺，通过凹陷的图案和文字，将油墨转移到印刷材料上，实现印刷效果。
凹版制版具有丰富的色彩变化和细节表现能力，可以实现各种特殊效果，广泛应用于印刷行业中。
书山有路勤为径；学海无涯苦作舟
凹印的制版与凹版印刷(二)
（二）凹印制版与打样
与过去相比，原版方面不再需要制作连续调的原版，制作方法几乎与
胶印没有什幺两样。
尤其是制作加网分色片，色彩打样通过胶印打样机来完成，工艺上非常简单，省时。
以往的方法是制作一根与上机版滚筒一样的打样滚筒用来打样，然而打样与印刷的环境条件并不一样，在印刷质量上存在差别。
现在对于客户有要求或质量要求很高的，往往是在印刷机上进行现场打样。
如果质量得到认可，则打样滚筒即做为上机滚筒使用。
近年来由于制版的数字化和无软片化不断取得进展，使用数字彩色打
样的多了起来。
1. 出版凹印制版与彩色打样
出版凹印的制版方法从黑稿制作到拼版，完全是按照胶印的制版方式、相同的工序和同样的质量管理来进行的，因而对于正在进行凹印印刷的产品，当客户急着要时，即使是换成胶印印刷也没有多大问题。
凹印制版方法分为两种，一是制作与胶印一样的原版（分色片），二是
完全采用数字文件来制版。
前一种方法的彩色打样与胶印相同。
关于打样油墨，往往使用与凹印油墨接近的油墨，但是如前所述，由于印刷方式心脏油墨的特性不同，要求再现的色彩完全一致是很难的。
至于数字式彩色
专注下一代成长，为了孩子。
八种基本的印刷工艺印刷工艺是指将图案或文字通过特定的技术手段印刷到纸张、布料、金属板等材料上的过程。
印刷工艺在现代社会中扮演着非常重要的角色，广泛应用于包装、出版、广告等领域。
下面将介绍八种基本的印刷工艺。
一、凸版印刷凸版印刷是指将图案或文字通过雕刻在金属板上的方式进行印刷。
该工艺适用于大量生产，且成本低廉。
具体操作步骤如下：1. 制版：选用铜版或锌版，通过机械加工或化学腐蚀等方式制成凸起的图案。
2. 涂墨：使用滚筒将油墨涂在制好的凸版上。
3. 印刷：放置纸张或其他材料在凸版上，通过压力使油墨转移至材料表面。
二、凹版印刷凹版印刷是指将图案或文字通过雕刻在金属板上的方式进行印刷。
该工艺适用于大量生产，且成本低廉。
具体操作步骤如下：1. 制版：选用铜版或锌版，通过机械加工或化学腐蚀等方式制成凹陷的图案。
2. 涂墨：使用滚筒将油墨涂在制好的凹版上。
3. 印刷：放置纸张或其他材料在凹版上，通过压力使油墨转移至材料表面。
三、平板印刷平板印刷是指将图案或文字通过雕刻在平面金属板上的方式进行印刷。
该工艺适用于大量生产，且成本低廉。
具体操作步骤如下：1. 制版：选用铝板或镍板，通过化学腐蚀等方式制成图案。
2. 涂墨：使用滚筒将油墨涂在制好的平面金属板上。
3. 印刷：放置纸张或其他材料在平面金属板上，通过压力使油墨转移至材料表面。
柔性版印刷是指将图案或文字通过雕刻在柔性橡胶版上的方式进行印刷。
该工艺适用于小批量生产，且成本较低。
具体操作步骤如下：1. 制版：选用橡胶版，通过化学腐蚀等方式制成图案。
2. 涂墨：使用滚筒将油墨涂在制好的橡胶版上。
3. 印刷：放置纸张或其他材料在橡胶版上，通过压力使油墨转移至材料表面。
五、数字印刷数字印刷是指将图案或文字通过数码打印机进行印刷。
该工艺适用于小批量生产，且成本较低。
具体操作步骤如下：1. 设计：使用计算机软件设计出需要印刷的图案或文字。
2. 打印：将设计好的图案或文字通过数码打印机进行打印。
书山有路勤为径；学海无涯苦作舟

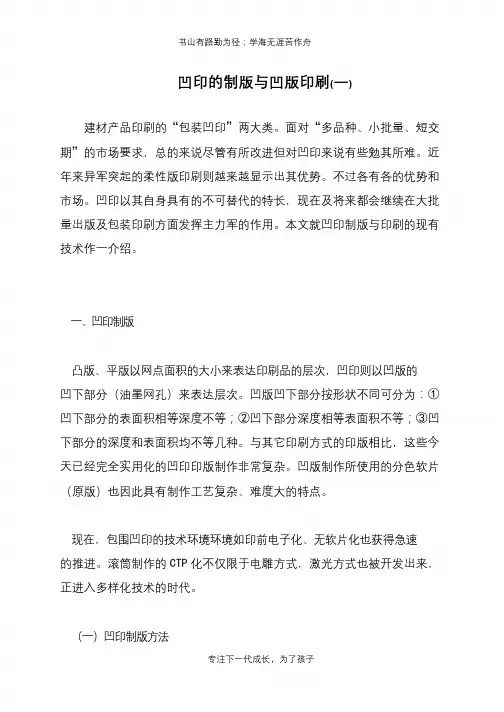

凹印的制版与凹版印刷(一)
建材产品印刷的“包装凹印”两大类。
面对“多品种、小批量、短交
期”的市场要求，总的来说尽管有所改进但对凹印来说有些勉其所难。
近
年来异军突起的柔性版印刷则越来越显示出其优势。
不过各有各的优势和市场。
凹印以其自身具有的不可替代的特长，现在及将来都会继续在大批量出版及包装印刷方面发挥主力军的作用。
本文就凹印制版与印刷的现有技术作一介绍。
一、凹印制版
凸版、平版以网点面积的大小来表达印刷品的层次，凹印则以凹版的
凹下部分（油墨网孔）来表达层次。
凹版凹下部分按形状不同可分为：①凹下部分的表面积相等深度不等；②凹下部分深度相等表面积不等；③凹下部分的深度和表面积均不等几种。
与其它印刷方式的印版相比，这些今天已经完全实用化的凹印印版制作非常复杂。
凹版制作所使用的分色软片（原版）也因此具有制作工艺复杂、难度大的特点。
现在，包围凹印的技术环境环境如印前电子化、无软片化也获得急速
的推进。
滚筒制作的CTP化不仅限于电雕方式，激光方式也被开发出来，正进入多样化技术的时代。
（一）凹印制版方法
专注下一代成长，为了孩子。
第四章凹版制版原理及工艺第一节概述凹版印刷起源于中世纪的雕刻凹版画，它与平版印刷、凸版印刷、孔版印刷一样，是印刷工艺的重要组成部分，也是现代印刷中的一种主要印刷方法。
一、凹版印刷及其特点凹版印刷因其版面特征而得名。
凹印版的图文部分低于版面，它以不同的深度凹入印版来表现原稿图像的不同层次，空白部分处于同一版面上。
印刷时，先将油墨填涂于印版上，然后用刮墨刀把印版表面的油墨刮掉，再通过压力的作用，使存留在印版凹陷部分(即图文部分)的油墨与纸(或其它承印物)接触，将该部分油墨转印到纸张(或其它承印物)上，则得到所需的印刷品。
凹版印刷与复印的区别是，它通常以高速度进行批量生产，而复印只从原稿直接制作少数复印件。
印刷产品有书籍、报纸、杂志、课本、图片、画册、地图、招贴、商品目录、表格票据、有价证券、包装材料和各种日用印刷品等。
凹版印刷与平、凸版印刷相比较，其突出的优点是印刷质量好，通过不同深浅程度的油墨层，能将连续性色调原稿丰富的层次较完整地表现出来，墨色厚实，色彩鲜艳，富于立体感，它的墨层比平印产品厚5倍之多，比凸印产品厚2倍以上。
由于凹印具有能在各种大幅面的高级纸张、粗糙纸张、塑料薄膜和金属箔纸等承印物上印刷并能达到很高质量的优点，在现代印刷中常用来印刷各种精美的画册、画报，尤其在包装装潢工业中得到广泛应用，如各种造型的商标、折叠纸盒、软包装材料(玻璃纸和各种薄膜材料)、礼品装材料、各种类型的包装纸和其他商品的包装、装潢材料的印刷等均可采用凹版印刷。
又由于凹版印刷的印版耐印力高，在大批量印刷中优势最为明显，经济效益很好。
总之，凹版印刷具有墨层厚、色彩鲜艳、耐印力高、适用范围广、适合连续绵延的图案的印刷。
现已广泛应用于塑料包装印刷、纸制包装印刷、装饰印刷、转移印花、出版印刷等领域。
二、凹版制版工艺的发展凹版制版是凹版印刷必不可少的一个重要环节。
随着技术的发展，凹版制版工艺也发生了变化。
从凹印工艺本身来讲，随着工艺技术的变化，凹印工艺也经历了其兴衰变化的历史。
凹版印刷数字制版的三种方式及其优势凹版印刷数字制版的三种方式及其优势凹版印刷主要应用在食品包装、人革、卷烟包装、建筑家居装饰材料、地板材料、布料等广泛领域。
凹版印刷墨色光泽度高、着色力强、色彩鲜明、转印与叠印性能好，印刷密度高、反差大、网点阶调扩大均衡、印版耐印力高、印刷速度快等优越性。
国内众多凹印厂家使用的制版方式很多，但随着近年印刷制版技术的迅速提高，数字制版逐渐占据了市场主流。
根据国内现有实际情况，凹印的数字制版有三种方式：①电子雕刻机方式；②激光刻膜及后腐蚀处理方式；③电镀合金的激光直接烧蚀制版方式。
一、电子雕刻机方式电子雕刻机是应用集成自动化控制等现代化技术，具有高度质量稳定性的精密机械。
以德国Hell机为例，雕刻频率4000Hz-8000Hz 网线范围：40-140线/厘米，原稿经过分色制作后，通过RIP后以1-BitTiff图形格式或票据单元传送到电雕机工作站，通过数字信号驱动金刚石雕刻针在印版铜滚筒表面进行震动，雕刻出凹坑。
金刚石雕刻头呈四棱锥状。
电雕头打出的v形凹坑不仅有深浅的变化，还有面积大小的变化，从而完成了图文的半色调复制。
电雕所有生产数据都以数字化形式采集，可在后续活件中使用，可靠性强。
原稿从被扫描开始就变成数字信号送经软件分色再传输至电雕机或彩色打样机，这样对生产工艺的标准化和规范化非常有利，从而对印刷品的质量更有保证。
而且电雕工作站使用TIFF图文数据进行传递，经过HelioLight组版工作站进行方便的整合并设定工作参数配置，由雕刻软件产生电雕曲线，记录电雕参数和显示雕刻状态，直至刻录光盘保存档案(方便多次使用和改版)。
电雕工艺相对成熟，控制简单，层次还原逼真。
缺点是实地的上墨量有限，墨层对有些粗糙的承印物遮盖力不足；由于机械雕刻的网穴与网穴之间有网墙分割，由网穴组成的线条边缘不可避免锯齿边的出现，印刷时细小文字不清晰且易断线或糊版。
不过德国海尔最近新推出了Xtreme雕刻技术，它可以在高达400线/厘米的网线数下非常精细地再现最细微的部分，精细文字可不依赖于雕刻网线数而独立选定记录分辨率，通过优化油墨流使轮廓平滑并产生轮廓线。
凹版印刷的数字制版技术
凹版印刷主要应用在食品包装、人革、卷烟包装、建筑家居装饰材料、地板材料、布料等广泛领域。
凹版印刷墨色光泽度高、着色力强、色彩鲜明、转印与叠印性能好，印刷密度高、反差大、网点阶调扩大均衡、印版耐印力高、印刷速度快等优越性。
国内众多凹印厂家使用的制版方式很多，但随着近年印刷制版技术的迅速提高，数字制版逐渐占据了市场主流。
数字制版就是原稿在被复制到印版上的过程中色彩信息以数字信号的形式在传递。
它的主要优点是：
①简化了制版流程，制作好的图文文件通过计算机控制就能得到印版;②降低了制版直接成本，免除了菲林的使用费用;
③减少了色彩还原过程中信号的损失，更有利于色彩管理;
④解决了图形在滚筒上的连续无缝拼接，对于装饰、纺织等领域实用性大大加强;
⑤幅面尺寸变化更自由，目前国内可制2800mm2000mm幅面的印版，完全不用受照排机输出软片的限制;⑥可为在同一滚筒上实施多次工艺提供精确定位，同一版上可以有不同线数、不同网线角度的网点。
根据国内现有实际情况，凹印的数字制版有三种方式：
①电子雕刻机方式;
②激光刻膜及后腐蚀处理方式;
③电镀合金的激光直接烧蚀制版方式。
一、电子雕刻机方式
电子雕刻机是应用集成自动化控制等现代化技术，具有高度质量稳定性的精密机械。
以德国Hell机为例，雕刻频率4000Hz-8000Hz网线范围：40-140线/厘米，原稿经过分色制作后，通过RIP后以1-BitTiff图形格式或票据单元传送到电雕机工作站，通过数字信号驱动金刚石雕刻针在印版铜滚筒表面进行震动，雕刻出凹坑。
金刚石雕刻头呈四棱锥状。
电雕头打出的v形凹坑不仅有深浅的变化，还有面积大小的变化，从而完成了图文的半色调复制。
电雕所有生产数据都以数字化形式采集，可在后续活件中使用，可靠性强。
原稿从被扫描开始就变成数字信号送经软件分色再传输至电雕机或彩色打样机，这样对生产工艺的标准化和规范化非常有利，从而对印刷品的质量更有保证。
而且电雕工作站使用TIFF图文数据进行传递，经过HelioLight组版工作站进行方便的整合并设定工作参数配置，由雕刻软件产生电雕曲线，记录电雕参数和显示雕刻状态，直至刻录光盘保存档案(方便多次使用和改版)。
电雕工艺相对成熟，控制简单，层次还原逼真。
缺点是实地的上墨量有限，墨层对有些粗糙的承印物遮盖力不足;由于机械雕刻的网穴与网穴之间有网墙分割，由网穴组成的线条边缘不可避免锯齿边的出现，印刷时细小文字不清晰且易断线或糊版。
不过德国海尔最近新推出了Xtreme雕刻技术，它可以在高达400线/厘米的网线数下非常精细地再现最细微的部分，精细文字可不依赖于雕刻网线数而独立选定记录分
辨率，通过优化油墨流使轮廓平滑并产生轮廓线。
既可以实现常规网点，也能实现调频加网复制。
电雕设备厂商除了美国俄亥俄、德国海尔、日本网屏和瑞士mdc的产品比较成熟外，国内也有厂家研制出性能相近的产品。
二、激光刻膜及后腐蚀工艺
激光刻膜及后腐蚀工艺是继电雕之后又一种先进的数字制版方式，它和电雕一样通过接口接受分色处理过的图像文件，将加网后的图文信号送至激光调制器，激光作用于滚筒表面预涂的保护层而使铜或铁底露出，再经过不同时间的腐蚀在滚筒上形成大小不同的网点凹坑。
以德国的西巴斯俄亥俄SCHEPERS激光机为例，它使用掺钕钇铝石榴石(Nd3+：YAG)固体激光器，激光功率不高于50W，经透镜聚焦成20的光斑。
激光击碎滚筒表面的黑胶，残渣由吸气管排入收集袋，保留下来的黑胶在滚筒表面形成抗腐蚀保护层，最后在腐蚀槽中控制FeCL3液的浓度和喷淋时间，在铜层或铁辊表面生成深度一致而大小不同的网点。
激光刻膜工艺克服了电雕版文字及细线条发毛、发虚的弱点，突出了含墨量高、颜色厚实、字迹清晰、经久耐用的特点，同传统的照相凹版制版相比又具有加网精度高，任意编辑网形，无接缝等优点。
适用于烟版、防伪印刷等文字特别细小但要求清晰度高的印版，被广泛用于货币、证券、票务等高精度防伪印刷以及高档烟酒包装，在精细压纹辊和涂胶辊制作工艺中更具优势。
另外还有一种感光剂激光方式，利用紫激光对图文部分的感光层曝光再冲洗。
其它工艺同激光刻膜方式基本相同。
三、电镀合金的激光直接烧蚀制版方式
目前市场应用的有Dōwyler公司的DLS(Direct-Laser-System)系统，大功率的YAG脉冲激光以无接触的照射方式将镀锌辊的表面锌层气化而形成网点，再镀硬铬就完成了整个工序，选择锌是因为它的物理特性(熔点、沸点、硬度)和反射特性比铜更适合激光烧蚀。
DLS系统支持通用的PS、PDF、TIFF数据格式，通过调整每一个激光脉冲点的能量和聚焦点直径来生成不同大小、不同深度的网点，目前最大网点140、深35，主要适用烟包和防伪印刷。
激光烧蚀技术在凹版的广泛应用会随着激光技术的发展而迅速普及，它不需机械调整、细线和文字较清晰、比腐蚀更容易控制层次。
目前德国HELL公司又推出全新的激光雕刻机，Cu-Diretlaser系统。
它应用高分辨率的激光直接在铜的滚筒表面进行精细的雕刻。
可以任意改变所雕刻信息的轮廓、网点分布及深度，从而实现以前只有激光照排机才能达到的输出效果。
