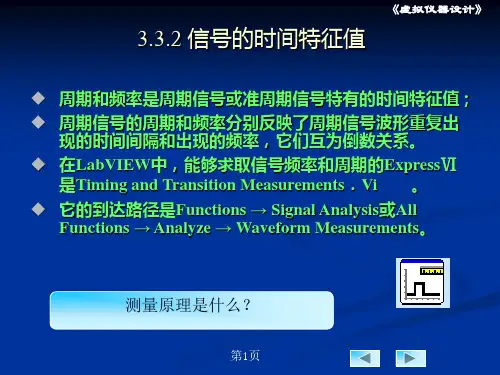

虚拟仪器 LABVIEW 第3章3-2 频率周期测量和频谱分析

摘要信号处理几乎涉及到所有的工程技术领域,而频谱分析正是信号处理中一个非常重要的分析手段。

一般的频谱分析都依靠传统频谱分析仪来完成,价格昂贵,体积庞大,不便于工程技术人员的携带。

虚拟频谱分析仪改变了原有频谱分析仪的整体设计思路,用软件代替了硬件。

使工程技术人员可以用一部笔记本电脑到现场就可轻松完成信号的采集、处理及频谱分析。

关键字：Labview；信号处理；频谱分析。

目录1 目的及基本要求 12 频谱分析仪程序设计原理 13频谱分析仪设计和仿真 23.1 总体程序设计 23.2各功能模块详细设计 83.3 程序存在的不足 114 结果及性能分析 124.1 运行结果 124.2性能分析 13参考文献 141 目的及基本要求熟悉LabVIEW开发环境，掌握基于LabVIEW的虚拟仪器原理、设计方法和实现技巧，运用专业课程中的基本理论和实践知识，采用LabVIEW开发工具,实现梦幻钢琴程序游戏的设计和仿真。

要求通过本课程设计使学生熟悉LabVIEW开发环境，掌握基于LabVIEW的虚拟仪器设计原理、设计方法和实现技巧，使学生掌握通信系统设计和仿真工具，为毕业设计做准备，为将来的学习及今后从事科学研究、工程技术工作打下较坚实的基础。

利用LabVIEW强大的虚拟仪器开发功能，可实现基于快速傅里叶变换(FFT)的现代频谱分析仪功能，采用数字方法直接由模拟／转换器(ADC)数字对输进信号取样，再经滤波，加窗函数处理后获得频谱图。

2频谱分析仪设计原理采用数字处理式频谱分析原理设计虚拟频谱分析仪.工作流程如下:连续时间信号经过采样变为离散时间信号,利用LabVIEW强大的数字信号处理功能,对数据进行滤波、加窗、FFT运算处理,得到信号的幅度谱、相位谱及功率谱等. 采样过程中,对不同的频率信号,选用合适的采样速率,以满足采样定理,防止频率混叠.进行傅里叶变换的数据在理论上应为无限长的离散数据序列.实际上,只能对有限长的信号进行分析与处理,所以必须对无限长的离散序列进行截断,只取采样时间内的有限数据,从而存在着频谱泄漏问题.本文设计中分别用矩形窗、汉宁窗、哈明窗、布来克曼窗等窗函数减少频谱泄漏.由于取样信号中混叠噪声信号,因此为了消除干扰,在进行FFT变换前,应先进行滤波处理.本文设计采用巴特沃斯(Butterworth)、切比雪夫(Chebyshev)、椭圆(Ellipse)、贝塞尔(Bessel)等滤波器进行滤波.3 频谱分析仪设计与仿真3.1总体程序设计本文设计的虚拟频谱分析仪由周期性信号发生器和频谱分析器两个子模块组成。

基于LABVIEW的信号频谱分析仪设计摘要随着科学技术的进步，对测量技术的要求越来越高。

电子测量技术在各个领域得到越来越广泛的应用，传统的电子测量仪器由于其功能单一，体积庞大，已经很难满足实际工作的需要。

集成电路和计算机技术的迅猛发展使电子测量仪器逐渐向数字化、智能化方向发展，与传统仪器相比表现为：功能更强、处理速度更快、频带更宽、用途更广、操作更简单、体积更小、可扩充性更好。

微型计算机的普及程度和性能不断提高，使得基于PC平台的虚拟仪器系统应运而生。

虚拟仪器可以充分利用计算机的运算、存储和显示功能，因而在降低仪器成本的同时使仪器的灵活性和数据处理能力大大提高，可以很好地满足学校科研和教学改革的需要。

本文论述了基于虚拟仪器概念的信号采集系统的实现方案，重点讨论了在数据传输、显示和处理中的关键技术。

使用USB数据采集卡，最终实现了基于 PC 平台的，具有频率计和频谱分析仪功能的数字存储示波器系统。

本文所选用的软件 LabView 是美国 NI 公司的创新软件产品，也是日前应用最广泛、发展最快、功能最强的图形化软件开发环境。

它具有开发周期短、运行速度快、可重用性、使用方便灵活等优点。

因此LabView 对虚拟存储示波器的设计是一种最理想的方法。

关键词：虚拟仪器；数字存储示波器；谐波分析仪；LabView仪器驱动程序THE DESIGN OF SIGNAL SPECTRUM ANALYSER BASED ON LABVIEWABSTRACTWith the advancement of science and technology, the development of measurement technique is getting more and more important. The application of electronic measurement technique has extended to more fields than ever. Due to limited functions and big size, traditional electronic measurement equipment is no longer suited for common purposes. Thanks to the rapid development of integrated circuit and computer technology, measurement instruments are becoming digitized and with traditional equipment, the new instruments have more functions,higher processing speed, wider bandwidth, friendlier interface,smaller size and better expandability. The prevalence and rocketing development of personal computers give birth to a new kind of instrument, Virtual Instrument (VI). VI is based on PC platform, and can make use of the software and hardware resources of a PC. Compared with its ability of data processing and flexibility, VI has a low price, which means it is a good choice for research and teaching reform inuniversities.This dissertation discusses the implementation of a signal acquisition system,based on the concept of VI and focuses on key techniques in data transmission, display and processing. With a USB data acquisition card connectedto PC, a digital storage oscillograph (DSO) with the function of cymometer and spectrum analyzer is is the innovate software of national instruments corps, of is also the most widely used、the most quickly developing and the strongest function gragh has short epolder and fast LabView is the best way of design virtual digital storage oscillogragh.Key words: virtual instrument；digital-storage oscillograph；Harmonic-Analyser LabVIEW-instrument driver equivalent目录1 绪论 (6)虚拟仪器的概念 (6)虚拟仪器的组成 (6)虚拟仪器的特点及优势 (7) (10)本课题的意义 (10)2 数据采集和谐波分析理论 (13)数据采集理论基础 (13)快速傅立叶变换(FFT) (15)准同步采样 (18)谐波分析理论 (21)谐波分析原理 (21)谐波参数定义 (23)功率概念 (24)3 系统软硬件开发平台 (25)系统软件开发平台-LABVIEW (25)系统硬件平台 (28)4系统软件体系结构 (19)软件总体构成 (19)数据采集过程 (33)系统应用程序设计 (34)5 仿真结果和误差分析 (44)仿真结果 (30)误差分析 (34)6 结论和展望 (36)结论 (36)展望 (36)参考文献 (50)致谢 (40)1 绪论虚拟仪器的概念虚拟仪器[1](Virtual Instrument ,VI)的概念是由美国国家仪器公司(NI)最先提出的。

固《计量与洲斌桂术）２００７牟第３４卷第９期基于ＬａｂＶＩＥＷ和ＭＡＴＬＡＢ的频谱分析仪设计ＤｅｓｉｇｎｏｎｔｈｅＶｉｒｔｕａｌＳｐｅｃｔｒｕｍＡｎａｌｙｓｉｓＩｎｓｔｒｕｍｅｎｔＢａｓｅｄｏｎＬａｂＶＩＥＷａｎｄＭＡＴＩＡＢ陈华丽（武汉科技大学，湖北武汉４３００８１）摘要：介绍丁基于ＬａＪ）ＶＩＥＷ和ＭＡＴＬＡＢ的虚拟频藩分析仪的设计过程。

重点阐述了基于ＬａｂＶＩＥＷ的前赍用户界面设计、基于ＭＡＴＬＡＢ的后台信号分析算法研制两部分。

该仪器充分发挥了ＭＡＴＬ＾＿Ｂ的数值运算功能、ＬａｂＶＩＥＷ的动态显示和虚拟仪器特睦，以极小的成本实现了传统频谱分析仪的功能，且具有鏖好的扩展性和人机界面。

关键词：囝彤化编程；频谱分析仪；虚拟仪器１引言信号处理几乎涉及到所有的工程技术领域，面频谱分析又是信号处理中一个非常重要的分析手段。

一般的频学分析都依靠传统频谱分析仪来完成，价格昂贵，体积庞大，不便于工程技术人员的携带。

虚拟频谱分析仪改变了原有频谱分析仪的整体设计思路，用软件代替了硬件，使工程技术人员可以用一部笔记本电脑到现场就可轻松完成信号的采集、处理及频谱分析。

在工程领域中，ＬａｂＶＩＥＷ和ＭＡＴＬＡＢ是倍受程序开发人员青睐的两种语言，剐于一些需要做大量数据运算处理的复杂应用以及某些复杂的频谱分析算法ＬａｂＶＩＥＷ显得有些力不从心。

而ＭＡＴＬＡＢ不能实现端口操作和实时控制，在界面方面也稍逊一筹。

在实际工程应用中将二者结合起来取长补短，具有非常实用的价值。

本文将重点介绍基于ＬａｂＶＩＥＷ和ＭＡＴ—ＬＡＢ的虚拟频谱分析仪的设计。

２基于ＬａｂＶＩＥＷ和ＭＡＴＬＡＢ的虚拟频谱分析仪的设计２．１基于ＬａｂＶＩＥＷ的前台用户界面设计信号分析模块的前面板设置了一个ＷａｖｅｆｏｒｍＧｒａｐｈ控件进行波形显示，显示对信号进行各种分析的结果。

分析仪能够同时进行时域分析和频域分析，时域分析包括微分、积分、卷积、自相关和互相关，频域分析包括Ｆ丌、Ｈｉｌｂｅｒｔ变换、小波变换、Ｈａｒｔｌｅｙ变换和ＩＦＦＴ变换，时域分析和频域分析可根据实际需要进行扩展。

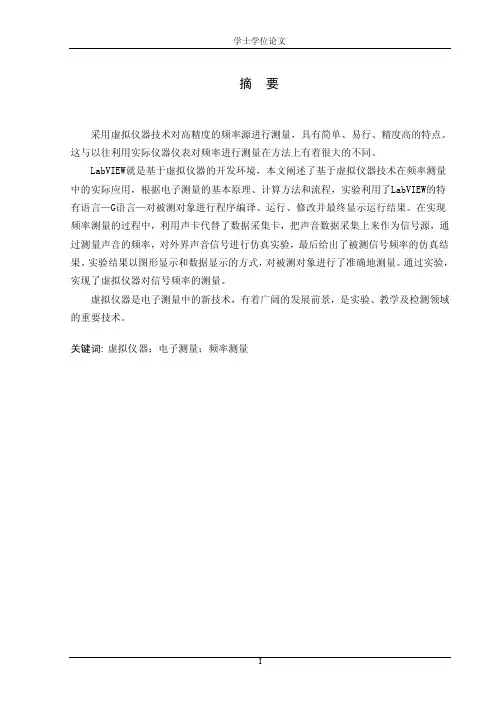

摘要采用虚拟仪器技术对高精度的频率源进行测量，具有简单、易行、精度高的特点。

这与以往利用实际仪器仪表对频率进行测量在方法上有着很大的不同。

LabVIEW就是基于虚拟仪器的开发环境，本文阐述了基于虚拟仪器技术在频率测量中的实际应用，根据电子测量的基本原理、计算方法和流程，实验利用了LabVIEW的特有语言—G语言—对被测对象进行程序编译、运行、修改并最终显示运行结果。

在实现频率测量的过程中，利用声卡代替了数据采集卡，把声音数据采集上来作为信号源，通过测量声音的频率，对外界声音信号进行仿真实验，最后给出了被测信号频率的仿真结果。

实验结果以图形显示和数据显示的方式，对被测对象进行了准确地测量。

通过实验，实现了虚拟仪器对信号频率的测量。

虚拟仪器是电子测量中的新技术，有着广阔的发展前景，是实验、教学及检测领域的重要技术。

关键词: 虚拟仪器；电子测量；频率测量ABSTRACTAdopting virtual instrument technique in the frequency source that high accuracy has characteristics of simplify、easy operation and high accuracy .This has the very big difference with the former frequency measurement method.LabVIEW was based on the virtual instrument development environment, and this article elaborates the practical application of virtual instrument technology in the frequency measurement. According to the basic theories、the computational method and the flow of electronic measurement, the experiment used the LabVIEW unique language (G language) to compile, run, correct the measured subject and eventually display the result. During the process of realizing the frequency measurement, there are some steps including using the sound card instead of data acquisition card as the signal source, measuring the frequency of sound, carrying out simulation experiment for outside voice acquisition and finally giving out the simulation results of the frequency of the measured signals. The result of experiment has measured the subject accurately by the means of displaying graph and data. The experiment has realized the measurement of signal frequency in the virtual instrument.Virtual instrument is a new technique in electronic measurement, having vast development foreground, and is the important technique of experiment, teaching and in the field of detection.Keywords: Virtual instrument; Electronic measurement; Frequency measurement目录引言 (1)1 电子测量 (2)1.1 测量概述 (2)1.1.1 测量的基本概念 (2)1.1.2 测量的重要意义 (2)1.2 电子测量的特点和应用 (3)2 虚拟仪器及LabVIEW基础 (6)2.1 虚拟仪器概述 (6)2.1.1 定义 (6)2.1.2 比较与差异 (6)2.1.3 虚拟仪器对电子测量的影响 (8)2.2 LabVIEW概述 (8)2.1.1 LabVIEW简介 (8)2.1.2 LabVIEW的体系结构 (9)3 时间与频率的测量 (11)3.1 概述 (11)3.1.1 时间、频率的基本概念 (11)3.2 数据采集 (11)3.2.1 数据采集系统的构成 (11)3.2.2 数据采集卡简介 (12)4 设计方法 (15)4.1 可行性研究及需求分析 (15)4.1.1 开发背景 (15)4.1.2 需求分析 (15)4.1.3 设计思想 (22)4.2 设计方法在Labview中的实现 (22)4.2.1 总设计的程序图 (22)4.2.2 程序框图分解分析 (24)4.2.3 设计图的前面板演示及结果 (29)4.2.4 程序中一些模块的功能 (35)5 虚拟仪器的发展前景 (37)结论 (39)致谢 (40)参考文献 (41)附录A 英文原文 (42)附录B 汉语翻译 (51)引 言现代科学技术的发展是建立在精密测量基础上的，目前人们所涉及到的物理量和物理常数中，频率时间是最精密、准确的计量单位，其他许多测量可以转化为频率时间的测量。

毕业设计（论文）基于LabVIEW的音频信号数据采集和频谱分析系别自动化工程系专业名称测控技术与仪器班级学号学生姓名指导教师XXXX年6月10日基于LabVIEW的音频信号数据采集和频谱分析摘要虚拟仪器是20世纪80年代兴起的一项新技术，是现代仪器仪表发展的重要方向，在建模仿真、设计规划和教育训练等方面都有应用。

目前NI公司所提供数据采集设备性能好，但是价格昂贵，构建信号分析系统成本偏高。

计算机声卡具备数据传输和A/D转换功能，作为数据采集卡具有价格低廉、开发容易和系统灵活等优点。

基于上述分析，本文用计算机声卡代替普通采集卡作为硬件，在LabVIEW平台上设计了一个信号分析系统，并在信号分析实验中进行了应用。

主要贡献为下述几点: l)提出了采用声卡作为数据采集设备构建虚拟音频信号分析系统并应用于实验教学的设想。

通过高校实验室现状的调研和对声卡性能的分析，分析了由声卡组建可以用于实验教学的信号分析系统的必要性和可行性。

2)构建了基于LabVIEW的音频信号采集分析系统，具有信号采集、分析、波形显示、存储以及数据文件再调用分析等功能。

分析、解决了设计及实现过程中出现的问题。

关键词：LabVIEW，声卡数据采集，信号分析A Signal Analysis System Based on LabVIEWAuthor：Du WenjuanTutor：XXAbstractVirtual instrument technology is a new technology, and it is an important direction in modern instrumentation development. Virtual instruments are often used in modeling and simulation, design and planning, education and training. The acquisition equipment from NI has a good performance, but constructing signals analysis system will cause high cost.Sound card with data transmission and A/D converter functions as a DAQ card has low-price, easy-developing and flexible-system such virtues. Based on the above analysis, taking the computer sound card instead of DAQ card as hardware, designs the system based on LabVIEW, and implements it in the signal analysis experiments. The main contents are listed as follows:l)An envisage for using sound card as a virtual audio data acquisition equipment to construct the signals analysis system and implements it in the experiments is put forward. The necessity and feasibility by the sound card system to set up signals analysis system based on research of teaching program of experiments in the number of traditional college is analyzed.2)Audio signal acquisition and analyze system is constructed based on LabVIEW, it has functions of virtual signal acquisition, analysis, waveform display, storage and transfer of data files to meet the needs of the experimental teaching.Key Words：LabVIEW, Sound card data acquisition, Signals Analysis目录1 绪论 (1)1.1 课题开发背景和发展现状 (1)1.2 研究的意义 (2)2 虚拟仪器、声卡及数据采集理论 (3)2.1 虚拟仪器介绍 (3)2.1.1虚拟仪器的特点 (3)2.1.2虚拟仪器的组成 (4)2.1.3 虚拟仪器与传统仪器的比较 (4)2.2 LabVIEW简介 (6)2.2.1 LabVIEW程序的基本构成 (6)2.2.2 LabVIEW的应用 (7)2.3声卡 (7)2.3.1声卡的基本功能 (8)2.3.2声卡的工作原理 (8)2.3.3声卡的性能指标 (9)2.4 信号分析理论 (10)2.4.1 数据采集理论基础 (10)2.4.2快速傅立叶变换（FFT） (12)2.4.3 谐波分析理论 (14)3 信号分析系统解决方案 (18)3.1声卡作为数据采集卡的可行性分析 (18)3.2信号分析系统设计方案比较 (19)3.3 系统模块划分 (20)4 信号处理程序设计 (22)4.1 系统欢迎界面的设计 (22)4.2系统主页面的设计 (23)4.3实时采集信号模块的设计 (25)4.4 历史重载信号模块的设计 (26)4.5信号采集和处理模块 (26)4.5.1音频信号的采集 (26)4.5.2音频信号的分析 (28)4.6辅助模块 (29)4.7帮助模块 (29)4.8程序的运行与调试 (30)4.8.1运行VI (30)4.8.2调试VI (30)5 实验结果 (32)总结和展望 (34)致谢 (35)参考文献 (36)附录 (38)附录A (38)附录B (40)1 绪论本文旨在运用虚拟仪器开发软件LabVIEW8.5，设计开发基于声卡的音频信号数据采集和频谱分析系统，使其具有通过普通声卡进行声音数据的采集、分析、显示以及存储的功能。

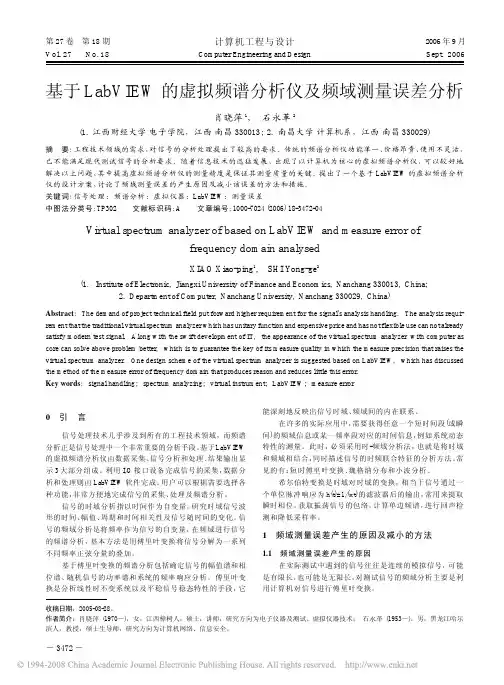

基于LabVIEW的虚拟频谱分析仪2002-11-061 引言信号处理几乎涉及到所有的工程技术领域,而频谱分析正是信号处理中一个非常重要的分析手段。

一般的频谱分析都依靠传统频谱分析仪来完成,价格昂贵,体积庞大,不便于工程技术人员的携带。

虚拟频谱分析仪改变了原有频谱分析仪的整体设计思路,用软件代替了硬件。

使工程技术人员可以用一部笔记本电脑到现场就可轻松完成信号的采集、处理及频谱分析。

2 分析仪的一般分析功能2.1 时间域分析时间域（时域）分析是最直观也是第一步的分析。

从时域分析中既可做出一些原始判断，又可确定进一步分析的方向和目标。

2.2 幅值域分析幅值域分析一般用直方图表示。

2.3 频率域分析之一——频谱分析将时域信号变换成频域信号再分析称为频谱分析。

由于时域信号分为连续信号和离散信号，连续信号又可分为绝对可积、平方可积和均方可积；离散信号又可分为绝对可和、科方可和和均方可和，故对应的频谱也可分为多种。

2.4 频率域分析之二——频响函数频率响应函数FRF(Frequency Response Function)是分析仪最常用的分析功能,它可作为原始数据提供给应用者作模态分析或在曲线拟合时使用。

以上功能其原理及分析均较简单,限于篇幅,本文不作详细阐述。

3 分析仪的特殊分析功能3.1 倒频谱分析输入x(t)和输出y(t)的关系用公式y(t)=x(t)×h(t)表示。

系统自然也包括传递途径,此时x(t)为信号源(振源或声源〉,h(t)为路径特性,y(t)为传递后失真的信号,失真包括衰减、频散、反射和回波等。

倒频谱在力学、声学等各方面得到以下应用:1)把信号源和路径分离,得到信号源原始波和路径特性(例如传递路径的长度),有多个传递路径时还能加以区分。

2)去除回波或回声。

带多次回波的原始信号可理解为原始信号与一系列δ函数卷积,当传递路径较近时,回波与原始波形叠加,混淆了原始波形的形状,利用倒频谱可去掉回波。

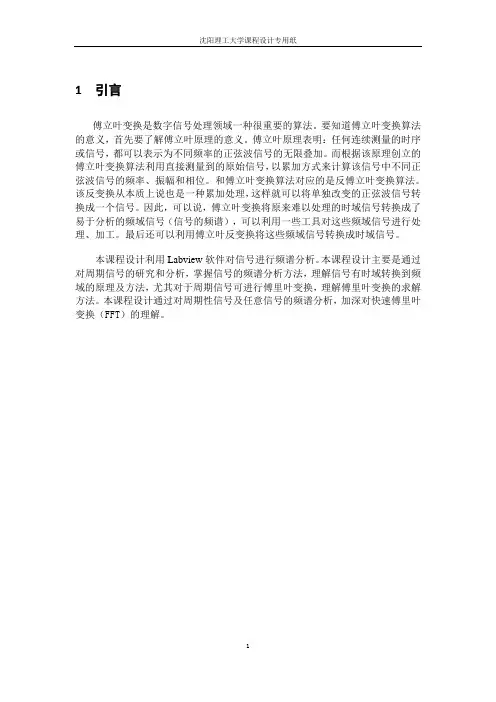

1 引言傅立叶变换是数字信号处理领域一种很重要的算法。

要知道傅立叶变换算法的意义，首先要了解傅立叶原理的意义。

傅立叶原理表明：任何连续测量的时序或信号，都可以表示为不同频率的正弦波信号的无限叠加。

而根据该原理创立的傅立叶变换算法利用直接测量到的原始信号，以累加方式来计算该信号中不同正弦波信号的频率、振幅和相位。

和傅立叶变换算法对应的是反傅立叶变换算法。

该反变换从本质上说也是一种累加处理，这样就可以将单独改变的正弦波信号转换成一个信号。

因此，可以说，傅立叶变换将原来难以处理的时域信号转换成了易于分析的频域信号（信号的频谱），可以利用一些工具对这些频域信号进行处理、加工。

最后还可以利用傅立叶反变换将这些频域信号转换成时域信号。

本课程设计利用Labview软件对信号进行频谱分析。

本课程设计主要是通过对周期信号的研究和分析，掌握信号的频谱分析方法，理解信号有时域转换到频域的原理及方法，尤其对于周期信号可进行傅里叶变换，理解傅里叶变换的求解方法。

本课程设计通过对周期性信号及任意信号的频谱分析，加深对快速傅里叶变换（FFT）的理解。

2 虚拟仪器开发软件LabVIEW8.2入门2.1 LabVIEW简介2.1.1 LabVIEW概念LabVIEW是一种程序开发环境，由美国国家仪器（NI）公司研制开发的，类似于C和BASIC开发环境，但是LabVIEW与其他计算机语言的显著区别是：其他计算机语言都是采用基于文本的语言产生代码，而LabVIEW使用的是图形化编辑语言G编写程序，产生的程序是框图的形式。

与C和BASIC一样，LabVIEW也是通用的编程系统，有一个完成任何编程任务的庞大函数库。

LabVIEW的函数库包括数据采集、GPIB、串口控制、数据分析、数据显示及数据存储，等等。

LabVIEW也有传统的程序调试工具，如设置断点、以动画方式显示数据及其子程序（子VI）的结果、单步执行等等，便于程序的调试。

虚拟仪器（virtual instrumention）是基于计算机的仪器。

labVIEW 时域—频域分析
频域（频率域）自变量是频率,即横轴是频率,纵轴是该频率信号的幅度,也就是通常说的频谱图。

频谱图描述了信号的频率结构及频率与该频率信号幅度的关系。

对信号进行时域分析时，有时一些信号的时域参数相同，但并不能说明信号就完全相同。

因为信号不仅随时间变化，还与频率、相位等信息有关，这就需要进一步分析信号的频率结构，并在频率域中对信号进行描述。

接下来在labVIEW 中举个简单的例子来讲解：
其前面板如图所示：
后面板：
本例采用一个正弦信号发生器，生成一个正弦信号，波形图实时显示其时
域信号，经过傅里叶变换以后，在频域内显示信号的频率结构。

正弦信号发生器VI 为：
其意义如下:
由前面可知，程序中经过FFT 转换的时域信号，输出的值为信号幅值的和，因此需要求的均值，再将复数分离出幅值，采用的是复数至极坐标转换VI，其具体功能如下：
信号分析：
1、傅里叶变换后的幅值减半；
2、频率为0 点对应的幅值是信号中直流分量的幅值；
3、低频含有波形频率，高频为采样频率与波形频率只差。

（有待研究）
tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

Labview编写的频谱分析程序李圣威0730*******摘要本文主要是利用LabVIEW编写一个多功能的频谱分析程序，程序主要包括多频率信号发生器、滤波器、频谱分析器，能够实现各种信号的频谱分析并对信号进行处理。

关键词LabVIEW 频谱分析0 引言LabVIEW（Laboratory Virtual instrument Engineering）是一种图形化的编程语言，它广泛地被工业界、学术界和研究实验室所接受，视为一个标准的数据采集和仪器控制软件。

LabVIEW集成了与满足GPIB、VXI、RS-232和RS-485协议的硬件及数据采集卡通讯的全部功能。

它还内置了便于应用TCP/IP、ActiveX等软件标准的库函数。

这是一个功能强大且灵活的软件。

利用它可以方便地建立自己的虚拟仪器，其图形化的界面使得编程及使用过程都生动有趣。

图形化的程序语言，又称为“Ｇ”语言。

使用这种语言编程时，基本上不写程序代码，取而代之的是流程图或流程图。

它尽可能利用了技术人员、科学家、工程师所熟悉的术语、图标和概念，因此，LabVIEW是一个面向最终用户的工具。

它可以增强你构建自己的科学和工程系统的能力，提供了实现仪器编程和数据采集系统的便捷途径。

使用它进行原理研究、设计、测试并实现仪器系统时，可以大大提高工作效率。

1 实验内容1.1程序前面板和功能介绍图1为程序的前面板，图中上面部分为一多功能信号发生器，4个开关分别控制4个信号源，对于每一个信号源可以调节频率、振幅、直流成分、信号类型（三角波、正弦波、方波、锯齿波）。

左上部的波形显示区位示波器的显示器，采样点数控制着示波器扫描的时间，所以程序运行时需要调节采样点数使得时域波形稳定。

面板右上部有一个滤波器的开关，程序为用户提供了低频通过滤波的功能，可以设置低频通过的最大频率，消除不需要频率的信号。

程序左下部为信号经过傅里叶变换后的曲线，单边FFT 开关可以把左图中的双边FFT 曲线转换为单边FFT 曲线，而当单边FFT 开关打开时在右边显示器中会显示频率坐标校正后的曲线，从图中可以读出信号中包含的频率以及其强度。

基于LabVIEW的电路频率特性测量
实验内容
1)编写调试LabVIEW程序。

2)测量不同RLC电路的频率特性。

实验说明
本实验要求编写一个LabVIEW程序，利用USB6009数据采集卡测量多种线性电路（参考电路图见后）的频率特性曲线。

所谓的频率特性曲线，指的是在正弦波电压驱动下，输入电流与输入电压的相位差以及幅度之比对输入信号频率的依赖关系。

由于所用数据采集没有交流信号输出功能，所需的驱动信号由信号发生器给出，采用自动频率扫描功能。

在前面板上设定初始扫描频率、扫描步长和终点频率，自动完成相-频曲线和幅-频曲线的测量。

设计程序时特别需要注意以下几点：
1）测量部分与驱动部分如何做到同步？
2）如何修正两路信号不同时采样引起的相位误差？
实验仪器
微机（安装LabVIEW7.1软件）
USB6009多功能数据采集卡
函数信号发生器（有自动扫频功能）
大学综合电学实验箱（含九孔电路实验板与常用元件）
数字示波器数字多用表等
预习要求
1．复习LabVIEW编程。

2．了解RLC电路频率特性的意义、实验测量以及理论分析方法。

待测电路举例。

1、系统的时域和频域分析建立典型环节数学模型后，可进行时域和频域的相关分析。

时域分析主要获得典型环节的单位阶跃响应、单位脉冲响应、零输入响应以及相应的动态性能指标。

频域分析可获得典型环节的频率特性，反映了正弦信号作用下典型环节系统响应的性能。

在控制工程中，频率分析法常常是用图解法进行分析和设计的，常用的频率特性有三种图解表示：Bode图、Nyquist图和Nichols图。

时域分析：时域分析由于涉及阶跃响应、脉冲响应和零输入响应。

对应的VI分别为：“CD Step Response.vi”、“CD Impulse Response.vi”和“CD Initial Response.vi”。

可以将三个子VI的输出端“Step Response Graph”、“Impulse Response Graph”和“Initial Response Graph”均连接到“XY图”控件，用于显示系统的时域响应曲线。

Vi程序：前面板：此外，利用“CD Parametric Time Response.vi”可以获得系统相应的响应指标。

频域分析：对典型环节的频域分析只需将典型环节的模型连接到“CD Bode.vi”、“CD Nyquist.vi”和“CD Nichols.vi”，它们的输出端连接到“XY 图”控件，便可获得典型环节的Bode 图、Nyquist 图和Nichols 图。

VI 程序：其中，传递函数为11)(+=S s G ； 前面板：2、数据采集和数据输出通道的建立这部分目前只研究了现有的一个模型，对应自己实验的部门还未完成。

其中，左上部分是针对一个系统的数据采集建立的通道；左下部分是经过控制之后的数据输出的通道的建立。

针对自己的实验系统的要求是：采集压电块的输出，经过PID控制，再输出一个控制电压。
