一汽维修手册

  • 格式：docx
  • 大小：16.73 KB
  • 文档页数：2

第 1 页 共 2 页 一汽维修手册

【原创实用版】

目录

1.一汽维修手册概述

2.手册中的主要内容

3.手册的使用方法和注意事项

4.一汽维修手册的价值和意义

正文

一汽维修手册是一本针对一汽品牌汽车的维修工具书，它包含了汽车的各种维修知识和技术指导，为汽车维修人员提供了全面的参考和指导。下面，我们就来详细了解一下一汽维修手册的主要内容和使用方法。

首先，一汽维修手册概述。这本手册包含了汽车的整体结构、工作原理和维修技术等方面的知识，覆盖了汽车的发动机、底盘、电气设备等各个系统。同时，手册中还提供了大量的图片和示意图，以便于读者理解和操作。

其次，手册中的主要内容。一汽维修手册主要包括以下几部分内容：一是汽车各系统的故障诊断和排除方法，包括故障现象、原因分析和处理方法等；二是汽车各部件的拆卸和安装方法，包括部件的结构、功能和更换步骤等；三是汽车维修常用的工具和设备，以及它们的使用方法和注意事项；四是汽车的日常保养和维护方法，包括保养周期、保养内容和保养技巧等。

再次，手册的使用方法和注意事项。在使用一汽维修手册时，首先要熟悉手册的结构和内容，了解各章节的作用和关联。其次，要结合实际情况进行操作，对于故障诊断和维修，要根据车辆的具体情况进行分析和处理。最后，要注意手册中的一些警告和提示，如在维修过程中要遵循安全操作规程，避免因操作不当造成的人员伤害和设备损坏。 第 2 页 共 2 页 最后，一汽维修手册的价值和意义。这本手册对于汽车维修人员来说，具有很高的实用价值和参考意义。它可以帮助维修人员快速准确地诊断和排除汽车故障，提高维修效率和质量；也可以为维修人员提供系统的汽车维修知识，提高其专业技能和素质。因此，一汽维修手册是一本非常重要的汽车维修工具书。

总之，一汽维修手册是一本内容丰富、实用性强的汽车维修工具书，它为汽车维修人员提供了全面的维修知识和技术指导。

合集下载

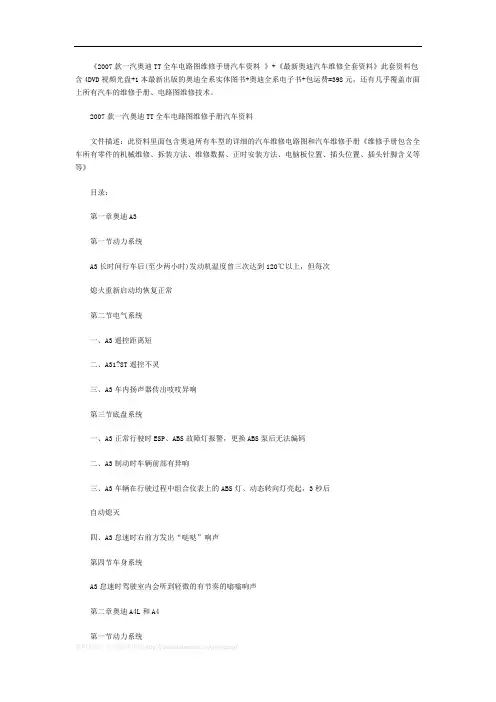

一汽奥迪TT全车电路图维修手册汽车资料

一汽奥迪TT全车电路图维修手册汽车资料

资料来源：广州摇号申请/yhsq/gzsq/ 《2007款一汽奥迪TT全车电路图维修手册汽车资料 》+《最新奥迪汽车维修全套资料》此套资料包含4DVD视频光盘+1本最新出版的奥迪全系实体图书+奥迪全系电子书+包运费=398元，还有几乎覆盖市面上所有汽车的维修手册、电路图维修技术。 2007款一汽奥迪TT全车电路图维修手册汽车资料 文件描述：此资料里面包含奥迪所有车型的详细的汽车维修电路图和汽车维修手册《维修手册包含全车所有零件的机械维修、拆装方法、维修数据、正时安装方法、电脑板位置、插头位置、插头针脚含义等等》 目录： 第一章奥迪A3 第一节动力系统 A3长时间行车后(至少两小时)发动机温度曾三次达到120℃以上，但每次 熄火重新启动均恢复正常 第二节电气系统 一、A3遥控距离短 二、A31?8T遥控不灵 三、A3车内扬声器传出吱吱异响 第三节底盘系统 一、A3正常行驶时ESP、ABS故障灯报警，更换ABS泵后无法编码 二、A3制动时车辆前部有异响 三、A3车辆在行驶过程中组合仪表上的ABS灯、动态转向灯亮起，3秒后 自动熄灭 四、A3怠速时右前方发出“哒哒”响声 第四节车身系统 A3怠速时驾驶室内会听到轻微的有节奏的嗡嗡响声 第二章奥迪A4L和A4 第一节动力系统

资料来源：广州摇号申请/yhsq/gzsq/ 一、A4L发动机启动后，发动机转速会从700r/min上升到850r/min左右 (怠速工况) 二、A4L发动机抖动严重 三、A4L变速箱故障灯亮 四、A4L无法启动，电子风扇常转 五、A4EPC报警 六、A4L发动机故障灯亮且扭力不足 七、A4L组合仪表上废气灯报警 八、A4L发动机废气监控灯亮 九、A4在提速行驶中丢掉油门时会从发动机舱内传出嗖嗖的气流声音， 直到发动机转速回到怠速，声音才会消失 十、A4LOBD灯报警 十一、A4L发动机故障灯亮 十二、A4L发动机尾气监控灯、EPC灯报警 十三、A4L发动机废气灯报警 十四、A4L行驶无力 十五、A4L发动机启动困难(特别热车后)，行驶中有时会自动熄火，废气灯亮 十六、A4L水温高，加速时水温上升很快 十七、A4L车辆行驶中加油门无反应，不走车 十八、A4L车辆有时无法启动 目录目录十九、A4L黄色机油灯报警，补加机油后MMI中油位不变 二十、A4L发动机故障灯亮起，车辆启动时间长 二十一、A4L行驶过程中突然熄火，之后无法启动 二十二、A4L发动机怠速不稳

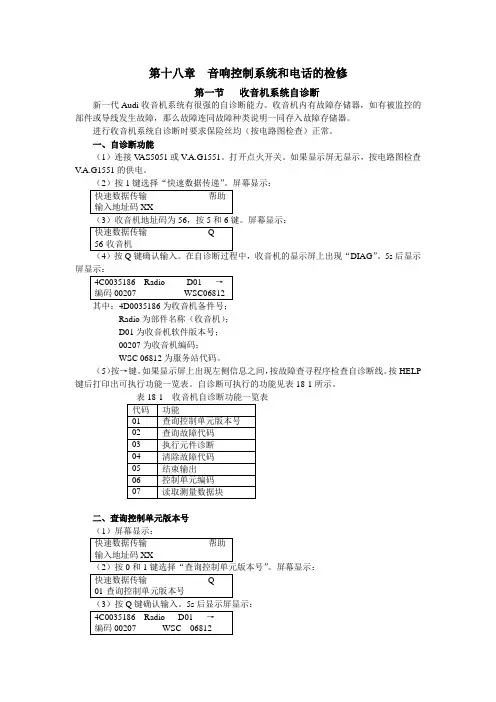

2000一汽奥迪A6维修手册带电路图第18章音响系统自诊断

2000一汽奥迪A6维修手册带电路图第18章音响系统自诊断

第十八章 音响控制系统和电话的检修

第一节 收音机系统自诊断

新一代Audi收音机系统有很强的自诊断能力。收音机内有故障存储器，如有被监控的部件或导线发生故障，那么故障连同故障种类说明一同存入故障存储器。

进行收音机系统自诊断时要求保险丝均（按电路图检查）正常。

一、自诊断功能

（1）连接VAS5051或V.A.G1551。打开点火开关。如果显示屏无显示，按电路图检查V.A.G1551的供电。

（2）按1键选择“快速数据传递”。屏幕显示：

快速数据传输 帮助

输入地址码XX

（3）收音机地址码为56，按5和6键。屏幕显示：

快速数据传输 Q

56-收音机

（4）按Q键确认输入。在自诊断过程中，收音机的显示屏上出现“DIAG”。5s后显示屏显示：

4C0035186 Radio D01 →

编码00207 WSC06812

其中：4D0035186为收音机备件号；

Radio为部件名称（收音机）；

D01为收音机软件版本号；

00207为收音机编码；

WSC 06812为服务站代码。

（5）按→键。如果显示屏上出现左侧信息之间，按故障查寻程序检查自诊断线。按HELP键后打印出可执行功能一览表。自诊断可执行的功能见表18-1所示。

表18-1 收音机自诊断功能一览表

代码 功能

01 查询控制单元版本号

02 查询故障代码

03 执行元件诊断

04 清除故障代码

05 结束输出

06 控制单元编码

07 读取测量数据块

二、查询控制单元版本号

（1）屏幕显示：

快速数据传输

帮助

输入地址码XX

（2）按0和1键选择“查询控制单元版本号”。屏幕显示：

快速数据传输 Q

01-查询控制单元版本号

（3）按Q键确认输入。5s后显示屏显示：

4C0035186 Radio D01 →

一汽大众迈腾维修维修手册(Magotan_2010_保养手)

一汽大众迈腾维修维修手册(Magotan_2010_保养手)

售后服务

售后服务技术信息

21.

保养手册 Magotan 2007

版本： 01.2010汽车技师帮技术资料

一汽大众迈腾维修维修手册(Magotan_2010_保养手)售后服务

版权所有。 不经法人同意不得使用。Printed in China FAW5R0098.74Copyright (c) 2010 Volkswagen AG，Wolfsburg保养内容 Magotan 2007

工长和机工必需掌握所有技术信息。因为认真和持久地维护并遵循注意事项是保证车辆行驶和安全的基本条件。此外在维修时也要遵循维修安全的基本原则。文件盒 2.1 - 手册编号：21.1

版本： 01.2010提纲

发动机概述

保养工作

概述

工作描述

废气检测

术语词汇表汽车技师帮技术资料

一汽大众迈腾维修维修手册(Magotan_2010_保养手)Magotan 2007文件盒 2.1，手册 21.1，版本： 01.2010

目录iii

目录

1发动机概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2保养工作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

在行驶距离为 7500 公里时进行的首次换油保养工作（针对装备 TSI 发动机的车型） . . . . . . . .

在行驶距离为 7500 公里时进行的首次换油保养工作（针对装备非缸内直喷发动机的车型） . . . .

与时间和 / 或行驶里程相关的附加工作（针对装备 TSI 发动机的车型） . . . . . . . . . . . . . . . . . .

一汽大众高尔夫A6维修手册17

一汽大众高尔夫A6维修手册17

Golf A6 2009 󰂳 车身维修 - 2，版本： 2009年9月

16 更换座椅中部横梁

2193

-为SG塞焊焊缝钻孔，∅ 7 mm 。

16.3.2焊接

-校正并固定新件。

-

检查座椅横梁外侧定位件和座椅的匹配。Golf A6 2009 󰂳 车身维修 - 2，版本： 2009年9月

修理组

51 - 中部车身3

220-将座椅横梁与座椅横梁内部定位件和底板焊在一起，SG塞焊焊缝。

-安装座椅横梁外侧定位件⇒ “12.3 安装”见198

页Golf A6 2009 󰂳 车身维修 - 2，版本： 2009年9月

1 更换尾板

2213

工位：53 05 55 501更换尾板

⇒ 车身维修一般说明，车身组装说明; 安全说明

•已拆下封闭横梁⇒ “3 更换封闭横梁”见229页

1-尾板

2-右侧角板

3-

左侧角板53-后部车身注意!注意安全说明！Golf A6 2009 󰂳 车身维修 - 2，版本： 2009年9月

修理组

53 - 后部车身3

2221.1工具

所需要的专用工具和维修设备

♦焊接设备（稳流器） -VAS 6239-

♦焊接设备（稳流器） -VAS 6249-

♦带 C 钳的焊接设备 -VAS 6366-

♦带 X 钳的焊接设备 -VAS 6376-

♦带 C 钳的编程式焊接设备 -VAS 6377-

♦MIG 焊接设备 -VAS 6382-

♦MIG 焊接设备 -VAS 6390-

1.2拆卸

要拆卸尾板必须分离区域 -1- 内的角板，并略微向上弯曲。

-

分离原始连接。提示Golf A6 2009 󰂳 车身维修 - 2，版本： 2009年9月

1 更换尾板

2233

-清除残留材料。

1.3安装

由于使用了不同种类和厚度的钢板，为了合理地实施维修作业，必须使用⇒ “1.1 工具”见222页中所列举的其中一个焊接设备（稳流器）。

1.3.1焊接

备件

♦尾板

-将新部件装入置于矫直组件 上的汽车上并固定。

-检查与加装件的匹配。

-

检查尾门的关闭功能。提示Golf A6 2009 󰂳 车身维修 - 2，版本： 2009年9月
