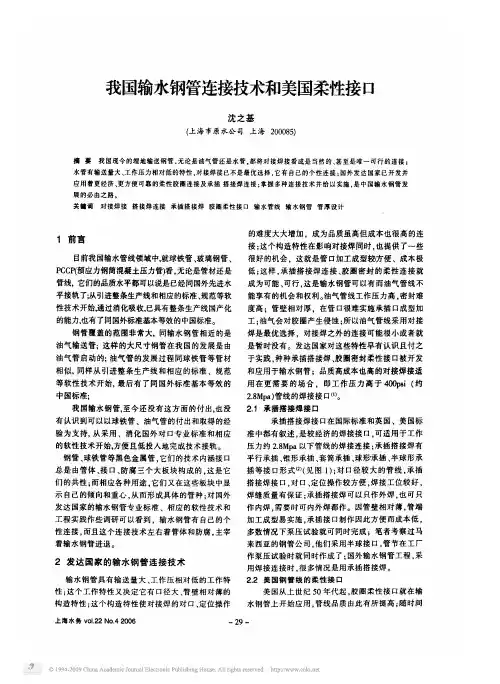

给水排水工程埋地承插式柔性接口钢管管道施工技术（一）构造要求1、管道（1）钢管管道的设计厚度，应根据计算需要的厚度另加构造厚度，构造厚度不应小于2mm。
（2）钢管扩胀后承插口部位管壁厚度不应影响管壁受力要求。
（3）钢管制作的椭圆度不得大于0.01D1；在管节的安装端部不得大于0.005D1；承、插口不大于0.003D1，并应满足承插接口的间隙要求。
（4）扩胀承插口表面应光滑，不得有裂纹、褶皱及豁口等缺陷。
（5）承插式柔性接口钢管的长度应根据管线的土质和施工运输条件确定。
钢管的定尺长度宜为6m或12m，其全长偏差为±20mm，非定尺管长度及公差应由供需双方协商确定。
（6）对于柔性接口连接的管道，采用接口转角改变管道敷设方向时，单个接口可用转角值不得大于接口允许转角的1/2。
（7）承插式钢管管道上有闸阀、流量计等管件需法兰连接时，或者承插式钢管需要与其他类型的管道连接时，承插式钢管可一端制作成承口或插口，另一端焊法兰盘。
法兰盘按现行国家标准《板式平焊钢制管法兰》GB/T9119的平面、突面板式平焊钢制法兰和《钢制管法兰技术条件》GB/T9124的钢制管法兰的有关规定执行。
（8）管道防腐应根据管道的使用年限、环境、使用介质条件做好设计。
（9）钢管采用阴极保护时，应将导线在钢管接口的承口与插口采用铝热焊跨接，以保证钢管接口导电的连续性，并应满足现行国家标准《埋地钢质管道阴级保护技术规范》GB/T21448的有关要求。
（10）承插式涂层钢管上应有清晰、耐久性标志。
标志内容至少应包括生产企业名称（或代号）、钢管公称外径、壁厚、材质、长度、执行标准、管号、生产年月等，在插口部位应标记插入深度的标识。
2、沟槽（1）沟槽形式应根据施工地段的土质、地下水位、管道直径、埋设深度、施工季节及地面构筑物状况等进行选择。
（2）管线穿越河道时，其埋深应同时满足相应防洪标准的冲刷深度和规定疏浚深度，并预留安全埋深。
（3）管顶覆土厚度应满足下列条件：①管顶覆土厚度不宜小于0.70m；②道路下铺设的管道覆土厚度不宜小于1.0m；当覆土厚度小于1.0m时，在管顶覆土时应采取荷载分散的结构加强措施或加固管道；③管顶应在冰冻线以下，当无法实现时，应有可靠的防冻保护措施；④覆土厚度应保证管道放空时在地下水位最高的情况下不发生漂浮。
供水工程长距离输水管道设计要点探析摘要：随着我国城市化进程的加快，城市单一供水水源的水质水量问题日益突出。
科学、合理的进行水资源分配，打破区域供水限制，可以有效解决上述问题。
目前，许多城市已经建成或正在建设一定规模的长距离输水工程，以更合理地配置有限的水资源，保障居民生活生产用水安全。
长距离输水管道的优化设计对供水工程的安全性、可靠性和经济性具有重要意义。
本文主要分析了长距离输水管道设计要点展开探讨，仅供参考。
关键词：长距离输水；管道设计；要点引言：随着经济的快速发展，我国的自然环境越来越差。
在水资源短缺、地域分布不均的今天，如何提高水资源利用率，保障居民日常用水，成为摆在水利工作者面前的难题。
随着水资源需求的不断增加和居民用水需求的不断提高，远距离供水工程的应用越来越广泛。
为了尽可能提高供水效率，必须从各个方面入手，严格控制工程中的每个环节。
1长距离输水管道工程特点1.1便捷的管道管理长距离输水管道工程主要通过输水管道提供水资源。
由于管道长期埋于地下，水资源密封性好，在输水过程中几乎不存在渗漏和蒸发现象，使水资源得到了很好的保护和有效利用。
同时，如果将管道埋在地下，可以避免偷水现象，降低现场检查的强度，有利于施工单位的管理。
1.2节约土地资源输水管道虽然将永久性占用安全监测房、气阀井等建设用地，但只占用少量土地，大部分为临时构筑物和施工设施。
因此，管道建设占用的土地资源很少。
在一定程度上，有效节约了土地资源，增加了城市建设的可用空间，有利于城市开发建设。
1.3长距离供水管道设计优化输水管道能否顺利进行输水，取决于管道设计是否合理，管道材料是否合适。
对于长距离供水工程，管道设计的最终方案直接关系到整个工程的资金投入。
因此，做好管道设计优化对整个工程具有十分重要的意义。
因此，如何在控制投入的基础上，尽可能地提高管道的铺设质量，成为工程设计人员面临的一个难题。
水利工程设计人员应结合不同材料的经济技术因素、地形数据，合理规划整个过程。

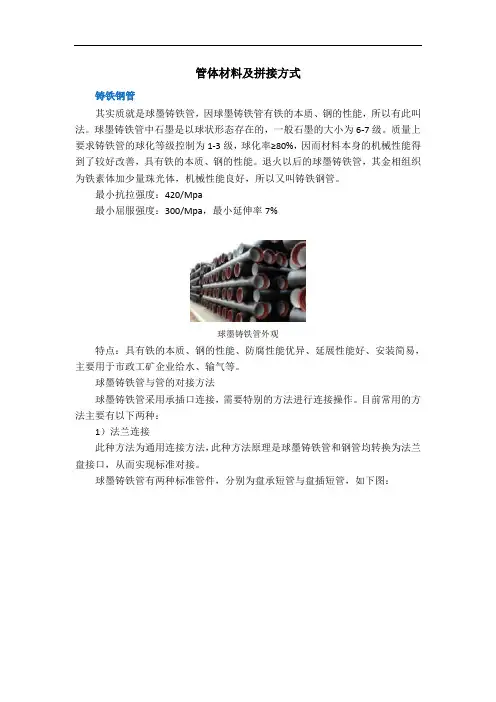

管体材料及拼接方式铸铁钢管其实质就是球墨铸铁管，因球墨铸铁管有铁的本质、钢的性能，所以有此叫法。
球墨铸铁管中石墨是以球状形态存在的，一般石墨的大小为6-7级。
质量上要求铸铁管的球化等级控制为1-3级，球化率≥80%，因而材料本身的机械性能得到了较好改善，具有铁的本质、钢的性能。
退火以后的球墨铸铁管，其金相组织为铁素体加少量珠光体，机械性能良好，所以又叫铸铁钢管。
最小抗拉强度：420/Mpa最小屈服强度：300/Mpa，最小延伸率7%球墨铸铁管外观特点：具有铁的本质、钢的性能、防腐性能优异、延展性能好、安装简易，主要用于市政工矿企业给水、输气等。
球墨铸铁管与管的对接方法球墨铸铁管采用承插口连接，需要特别的方法进行连接操作。
目前常用的方法主要有以下两种：1）法兰连接此种方法为通用连接方法，此种方法原理是球墨铸铁管和钢管均转换为法兰盘接口，从而实现标准对接。
球墨铸铁管有两种标准管件，分别为盘承短管与盘插短管，如下图：盘插短管（短管乙）盘承短管（短管甲）管件的承口（短管甲）或插口（短管乙）可以与正常管道相连，从而使得管线转换为法兰盘接口，只需与对应的钢制法兰进行连接即可。
此种方法特点是，连接方式比较通用，法兰的制作为标准件，确保连接的稳定性。
需要注意的是，双方的法兰不仅需要公称值一致，PN值也应一致才能连接。
法兰连接的劣势是，如果直接埋地，螺栓腐蚀风险较大，将来可能出现接口漏水等问题，有的设计规范也要求螺栓不能直接埋地。
此外法兰连接由于采用螺栓紧固确保密封效果，人工操作的影响较大。
承插连接对于球墨管确保连接位置为承口（如果不是，用双承套管，使插口端转换为承口端），钢管端在其承口外径焊接一层额外的钢板，使得钢管的外径确保与球墨铸铁管外径相同。
然后将钢管插入到球墨铸铁管的承口进行安装。
承插连接的优势是不存在螺栓埋地的腐蚀风险。
但是对于大口径管道，钢管的壁厚较薄，同时钢管是从井室中伸出的情况下，可能出现由于井室沉降，导致钢管径向变形过大，从而有接口漏水的风险。
