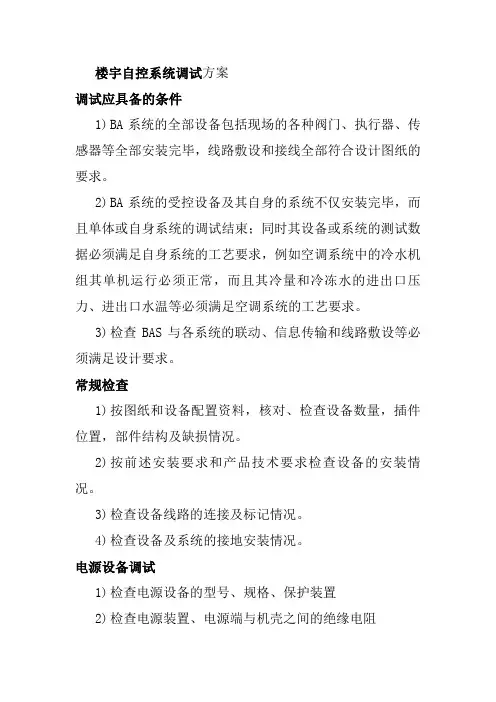

楼宇自控系统调试方案调试应具备的条件1) BA系统的全部设备包括现场的各种阀门、执行器、传感器等全部安装完毕,线路敷设和接线全部符合设计图纸的要求。
2) BA系统的受控设备及其自身的系统不仅安装完毕,而且单体或自身系统的调试结束;同时其设备或系统的测试数据必须满足自身系统的工艺要求,例如空调系统中的冷水机组其单机运行必须正常,而且其冷量和冷冻水的进出口压力、进出口水温等必须满足空调系统的工艺要求。
3) 检查BAS与各系统的联动、信息传输和线路敷设等必须满足设计要求。
常规检查1) 按图纸和设备配置资料,核对、检查设备数量,插件位置,部件结构及缺损情况。
2) 按前述安装要求和产品技术要求检查设备的安装情况。
3) 检查设备线路的连接及标记情况。
4) 检查设备及系统的接地安装情况。
电源设备调试1) 检查电源设备的型号、规格、保护装置2) 检查电源装置、电源端与机壳之间的绝缘电阻3) 主要调试内容◆保护装置检查与调试◆电源投入及电源电压检查◆电源设备的稳频、稳压,不间断电源的自动切换功能测试。
输入输出点调试1) 数字量输入调试:◆信号电平的检查:干接点输入按设备说明书和设计要求确认其逻辑值。
脉冲或累加信号按设备说明书和设计要求确认其发生脉冲数与接收脉冲数一致,并符合设备说明书规定的最小频率、最小峰值电压、最小脉冲宽度、最大频率、最大峰值电压、最大脉冲宽度。
电压或电流信号(有源与无源)按设备说明书和设计的要求进行确认。
◆动作试验:按上述不同信号的要求,用程序方式或手动方式对全部测点进行测试,并将测点之值记录下来。
特殊功能检查按本工程规定的功能进行检查,如数字量信号输入以及正常、报警、线路、开路、线路短路的检测等。
2) 数字量输出调试:◆信号电平的检查继电器开关量的输出ON/OFF:按设备说明书和设计要求确认其输出的规定的电压、电流范围和允许工作容量。
输出电压或电流开关特性检查:其电压或电流输出,必须符合设备使用书和设计要求。
楼宇自控系统施工调试方案1. 引言楼宇自控系统作为现代建筑中重要的一部分,用于实现楼宇内各类设备的集中监控与控制。
施工调试是确保楼宇自控系统正常运行的关键环节。
本文档旨在介绍楼宇自控系统施工调试方案,包括施工准备、调试流程和注意事项等内容。
2. 施工准备在进行楼宇自控系统施工调试之前,需要做以下准备工作:•获取相关设计图纸和说明文档,包括楼宇自控系统的布置图、网络连接图、设备连接图等。
•确保所有所需的设备、传感器、控制器等已经到位,并进行必要的检查和测试。
•建立施工调试团队,明确各成员的职责和任务分工。
•制定施工调试计划,确定施工调试的时间安排和目标任务。
3. 调试流程楼宇自控系统施工调试的流程主要包括以下几个步骤:3.1 设备安装和布线根据设计图纸要求,进行设备的安装和布线工作。
确保设备、传感器等按照正确的位置布置,并连接好电源线、信号线等。
3.2 网络设置和连接将楼宇自控系统与本地局域网或互联网连接,确保网络设置正确并进行网络测试,保证楼宇自控系统能够正常与其他设备通信和数据传输。
3.3 系统配置和调试根据设计要求进行系统配置和参数设置,包括设备识别、数据采集周期、阈值设定等。
然后进行系统调试,逐一测试各设备、传感器的功能和连接情况,确保系统能够正常工作。
3.4 功能测试和优化对楼宇自控系统的各项功能进行测试,包括温度控制、湿度控制、照明控制等。
根据测试结果对系统进行调整和优化,保证系统在各项功能上能够达到设计要求。
3.5 系统整体测试在完成各项功能测试后,进行系统整体测试,确保各设备、传感器能够配合协调地工作。
同时进行应急情况的测试,确保系统在紧急情况下能够正常运行。
4. 注意事项在进行楼宇自控系统施工调试时,需要注意以下事项:•安全第一:确保施工调试过程中不造成任何安全事故,保证施工人员的人身安全和设备的安全。
•注意电气连接:严格按照设计要求进行电气连接,避免电气线路短路、接错等情况发生。
监控调试方案第1篇监控调试方案一、项目背景随着信息化建设的不断深入,监控系统在各个领域发挥着越来越重要的作用。
为确保监控系统稳定可靠运行,提高监控质量,降低故障发生率,特制定本监控调试方案。
二、监控调试目标1. 确保监控系统稳定运行,降低故障发生率。
2. 提高监控画面质量,提升监控效果。
3. 优化监控系统性能,提高监控设备利用率。
4. 确保监控数据安全,防止数据泄露。
三、监控调试范围1. 视频监控系统调试。
2. 网络监控系统调试。
3. 存储设备调试。
4. 服务器及客户端调试。
四、监控调试内容1. 设备检查:检查监控设备是否完好,连接线缆是否正常,设备外观是否有损坏。
2. 系统配置:配置监控设备参数,确保设备正常运行。
3. 系统调试:调整监控画面,优化监控效果。
4. 系统优化:优化监控设备性能,提高设备利用率。
5. 数据安全:检查数据存储安全,防止数据泄露。
五、监控调试步骤1. 检查设备:检查监控设备是否完好,连接线缆是否正常,设备外观是否有损坏。
2. 设备配置:根据设备说明书配置监控设备参数,确保设备正常运行。
3. 系统调试:a. 调整监控画面,确保画面清晰、无抖动。
b. 检查监控画面是否有色差、亮度过低等问题,并进行调整。
c. 检查监控画面是否有遮挡、角度偏差等问题,并进行调整。
4. 系统优化:a. 优化监控设备性能,提高设备利用率。
b. 根据监控需求,调整设备运行参数,确保监控效果。
c. 定期对监控设备进行维护保养,延长设备使用寿命。
5. 数据安全:a. 检查数据存储设备,确保数据安全。
b. 对存储设备进行加密,防止数据泄露。
c. 定期备份监控数据,防止数据丢失。
六、监控调试周期1. 初次调试:监控系统安装完成后进行初次调试,确保设备正常运行。
2. 定期调试:根据设备运行情况,定期进行调试,优化监控效果。
3. 应急调试:发生设备故障或监控效果异常时,及时进行应急调试。
七、监控调试人员及职责1. 项目负责人:负责监控调试方案的制定、实施及监督。

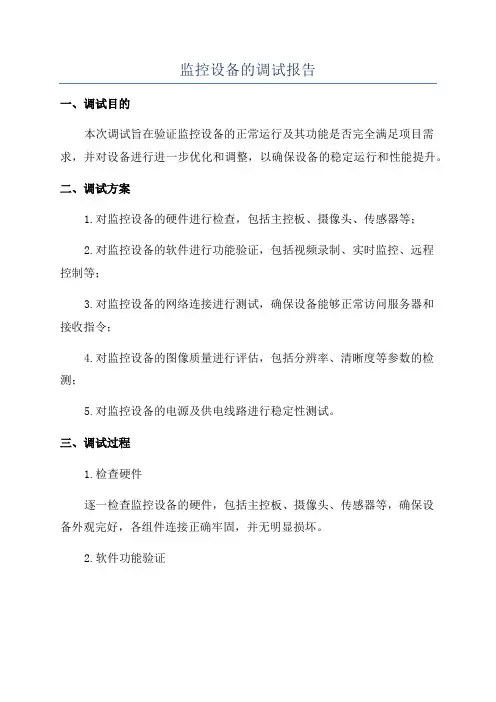

监控设备的调试报告一、调试目的本次调试旨在验证监控设备的正常运行及其功能是否完全满足项目需求,并对设备进行进一步优化和调整,以确保设备的稳定运行和性能提升。
二、调试方案1.对监控设备的硬件进行检查,包括主控板、摄像头、传感器等;2.对监控设备的软件进行功能验证,包括视频录制、实时监控、远程控制等;3.对监控设备的网络连接进行测试,确保设备能够正常访问服务器和接收指令;4.对监控设备的图像质量进行评估,包括分辨率、清晰度等参数的检测;5.对监控设备的电源及供电线路进行稳定性测试。
三、调试过程1.检查硬件逐一检查监控设备的硬件,包括主控板、摄像头、传感器等,确保设备外观完好,各组件连接正确牢固,并无明显损坏。
2.软件功能验证以按键方式启动设备,检测各个功能执行是否正确、稳定。
包括视频录制、实时监控、远程控制等,确保监控设备在工作过程中不会出现卡顿、死机等问题。
3.网络连接测试确保监控设备能够正常连接服务器,并能够接收远程指令进行控制。
通过网络设置功能进行测试,确保网络连接不会掉线或产生错误。
4.图像质量评估使用功能完善的测试仪器,对监控设备的图像质量进行评估,包括分辨率、清晰度等参数的检测,确保图像质量能够满足项目要求。
5.电源及供电线路测试通过电源测试仪对监控设备的电源进行稳定性测试,并检查供电线路是否接地良好,确保在工作环境复杂或供电不稳定时设备能够正常工作。
四、调试结果1.硬件检查结果:所有硬件均连接正常,无明显损坏。
2.软件功能验证结果:监控设备的各项功能正常稳定。
3.网络连接测试结果:监控设备能够正常连接服务器并接收远程指令。
4.图像质量评估结果:监控设备的图像质量满足项目需求。
5.电源及供电线路测试结果:监控设备的电源稳定性良好,供电线路接地良好。
五、调试总结通过本次调试,我们验证了监控设备的正常运行,并针对其中的问题进行了优化和调整。
目前,监控设备已经符合项目需求并能够稳定运行。
然而,我们也发现了一些潜在问题,如网络连接在带宽较小的情况下可能存在卡顿,以及部分图像质量在低光环境下可能会有些模糊。

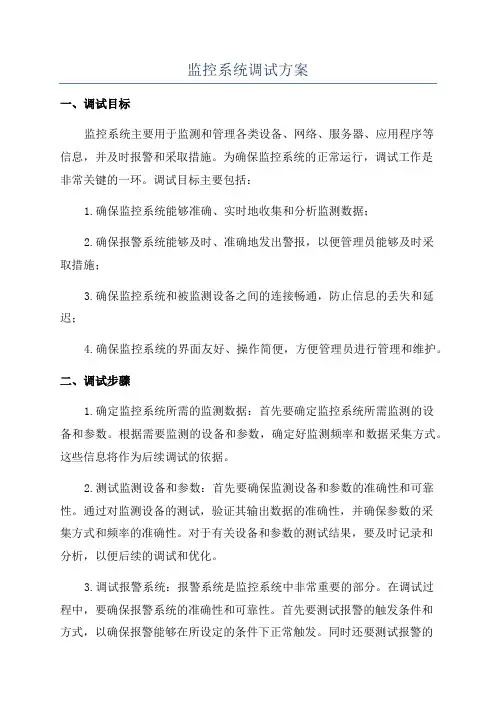

监控系统调试方案一、调试目标监控系统主要用于监测和管理各类设备、网络、服务器、应用程序等信息,并及时报警和采取措施。
为确保监控系统的正常运行,调试工作是非常关键的一环。
调试目标主要包括:1.确保监控系统能够准确、实时地收集和分析监测数据;2.确保报警系统能够及时、准确地发出警报,以便管理员能够及时采取措施;3.确保监控系统和被监测设备之间的连接畅通,防止信息的丢失和延迟;4.确保监控系统的界面友好、操作简便,方便管理员进行管理和维护。
二、调试步骤1.确定监控系统所需的监测数据:首先要确定监控系统所需监测的设备和参数。
根据需要监测的设备和参数,确定好监测频率和数据采集方式。
这些信息将作为后续调试的依据。
2.测试监测设备和参数:首先要确保监测设备和参数的准确性和可靠性。
通过对监测设备的测试,验证其输出数据的准确性,并确保参数的采集方式和频率的准确性。
对于有关设备和参数的测试结果,要及时记录和分析,以便后续的调试和优化。
3.调试报警系统:报警系统是监控系统中非常重要的部分。
在调试过程中,要确保报警系统的准确性和可靠性。
首先要测试报警的触发条件和方式,以确保报警能够在所设定的条件下正常触发。
同时还要测试报警的传递方式和接收的准确性,以确保报警信息能够准确地传递给管理员。
此外,还要测试报警系统的响应时间,以确保管理员能够及时收到报警信息,以便及时采取措施。
4. 调试连接和通信:监控系统与被监测设备之间的连接和通信是保证监控系统的正常运行的基础。
在调试过程中,要确保监控系统与被监测设备之间的连接畅通,防止信息的丢失和延迟。
可以通过ping命令测试网络的连通性,通过发送和接收报文测试数据的传输可靠性。
6.调试监控系统的性能和稳定性:监控系统的性能和稳定性是保证其正常运行的重要因素。
在调试过程中,要测试监控系统的性能和稳定性,包括对大量数据的处理、系统的响应速度、报警的准确性和及时性等。
同时还要测试系统的稳定性,通过长时间运行监测系统,观察系统是否会出现故障、崩溃等情况。

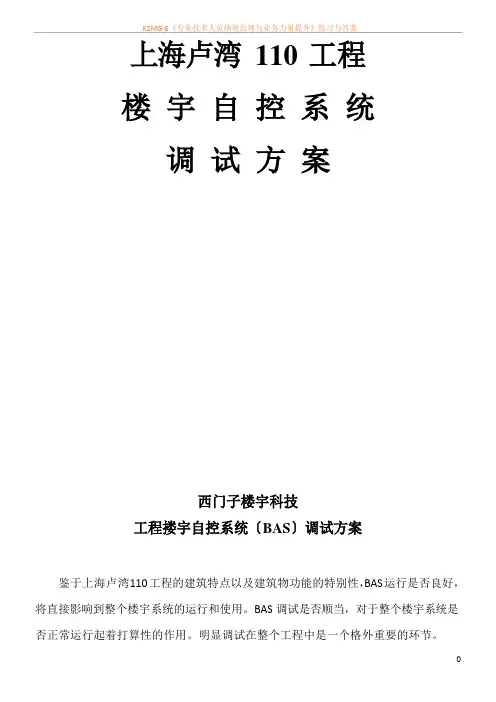

上海卢湾110 工程楼宇自控系统调试方案西门子楼宇科技工程搂宇自控系统〔BAS〕调试方案鉴于上海卢湾110 工程的建筑特点以及建筑物功能的特别性,BAS 运行是否良好,将直接影响到整个楼宇系统的运行和使用。
BAS 调试是否顺当,对于整个楼宇系统是否正常运行起着打算性的作用。
明显调试在整个工程中是一个格外重要的环节。
BAS 调试方案大致如下:一.预备工作及调试条件1.受BAS 监控的设备必需先手动调试通过。
2.各设备机房必需有充分的照明和电源3.各家机电设备厂家必需有人协作4.BA 中心必需装修完整,清扫干净,必需有足够的照明和电源5.调试工具:A.手提电脑一台(Windows 2023 or Windows 98)B.对讲机两副C.万用表两只D.电工工具两套等等二.调试步骤1.单机调试:即每一台DDC 箱逐一调试。
例如:调试MEC-1(1)先复查整个DDC 箱以及未端设备,接线准确无误后,DDC 通电,通电正常后,给DDC 装程序。
(2)空调机电气掌握箱,冷热水调整阀等都移到手动档,手动启动正常,再移到自动档。
(3)在DDC 里面,人为的给几个温度参数,冷热水调整阀能依据程序运行。
参数取消,运行停顿;给它参数,能正常运行。
这就证明调整阀能自动运行,调试成功。
(4)空调自动启停。
例如,需要空调机按时启停,一般上午8:00 开,晚上18:00 关,在DDC 箱里设置这个参数以后,人为的让程序里时钟走到8:00,空调机能自动启动;同样让时钟走到18:00,空调机能自动停机,证明空调机能自动启停。
这一项调试完毕。
(5)其它输入信号,如报警信号、状态信号等,只能在计算机上显示,不作过多的调试。
2.支线调试。
在单机调试的根底上,把手提电脑插在MBC 箱上,这个MBC 所管辖的Lan Device 以及MBC 本身直接掌握的未端设备的运行状况,都能在手提电脑里显示出来,并能直接掌握。
这条支网就算正常运行。
3.总网调试。

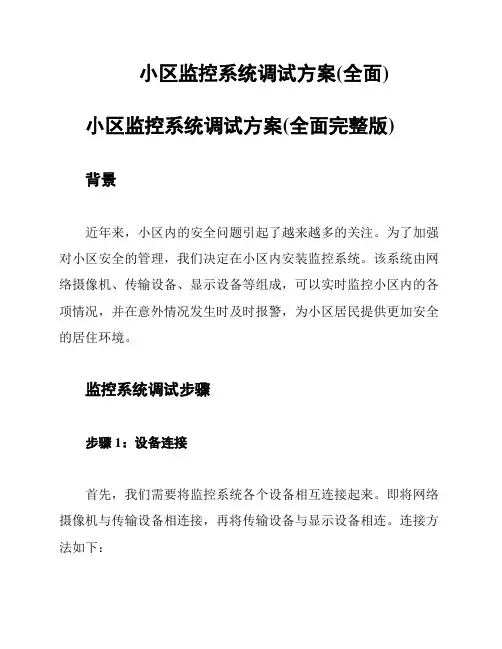

小区监控系统调试方案(全面)小区监控系统调试方案(全面完整版)背景近年来,小区内的安全问题引起了越来越多的关注。
为了加强对小区安全的管理,我们决定在小区内安装监控系统。
该系统由网络摄像机、传输设备、显示设备等组成,可以实时监控小区内的各项情况,并在意外情况发生时及时报警,为小区居民提供更加安全的居住环境。
监控系统调试步骤步骤1:设备连接首先,我们需要将监控系统各个设备相互连接起来。
即将网络摄像机与传输设备相连接,再将传输设备与显示设备相连。
连接方法如下:* 网络摄像机与传输设备相连接:将网络摄像机与传输设备的LAN口相连,然后将网络摄像机的电源接通。
* 传输设备与显示设备相连:将传输设备的HDMI口与显示设备的HDMI口相连,然后将传输设备的电源接通。
步骤2:设备设置连接完成后,我们需要对监控系统各个设备进行设置。
具体设置如下:* 网络摄像机设置:将网络摄像机的网线插入路由器,然后根据说明书设置摄像机的IP地址、用户名和密码。
* 传输设备设置:将传输设备的网线连接到路由器,然后根据说明书进行设备的设置。
* 显示设备设置:将显示设备的电源接通,然后根据说明书设置显示设备的分辨率和亮度等参数。
步骤3:系统调试设置完成后,我们需要对整个监控系统进行调试,验证监控系统是否正常工作。
具体调试过程如下:* 通过电脑等设备登录到监控系统后台。
* 确认所有监控设备已经正常连接,并且可以看到监控画面。
* 测试监控画面的清晰度和稳定性。
总结小区监控系统调试完成后,需要定期进行设备的维护和保养,以确保系统的正常工作。
在实际使用过程中,应根据小区的实际情况进行相关设置,并加强系统的管理,确保小区居民的安全和隐私不受侵犯。

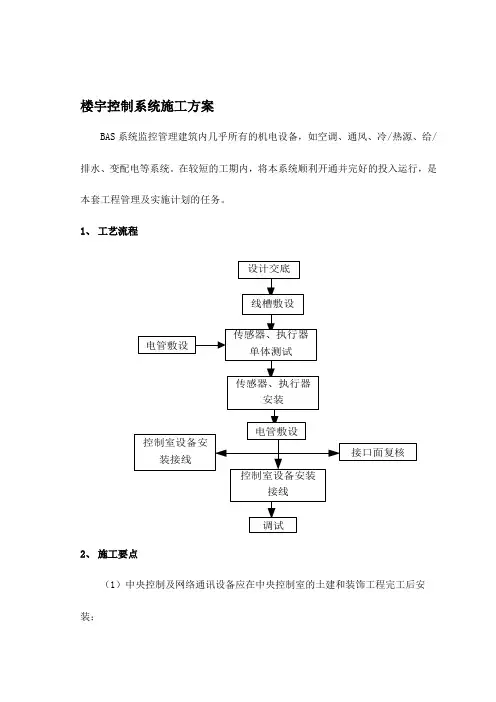

楼宇控制系统施工方案BAS系统监控管理建筑内几乎所有的机电设备,如空调、通风、冷/热源、给/排水、变配电等系统。
在较短的工期内,将本系统顺利开通并完好的投入运行,是本套工程管理及实施计划的任务。
1、工艺流程2、施工要点(1)中央控制及网络通讯设备应在中央控制室的土建和装饰工程完工后安装;(2)设备及设备各构件间应连接紧密、牢固,安装用的坚固件应有防锈层;(3)设备在安装前应做检查,并应符合下列规定:➢设备外形完整,内外表面漆层完好;➢设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定。
(4)有底座设备的底座尺寸应与设备相符,其直线允许偏差为每米1mm,当底座的总长超过5m时,全长允许偏差为5mm。
(5)设备底座安装时,其上表面应保持水平,水平方向的倾斜度允许偏差为每米1mm,当底座的总长超过5m时,全长允许偏差为5mm。
(6)中央控制及网络通讯设备的安装要符合下列规定:➢应垂直、平正、牢固;➢垂直度允许偏差为每米1.5mm;➢水平方向的倾斜度允许偏差为每米1mm;➢相邻设备顶部高度允许偏差为2mm;➢相邻设备接缝处平面度允许偏差为1mm;➢相邻设备接缝的间隙,不大于2mm;➢相邻设备连接超过5处时,平面度的最大允许偏差为5mm;(7)控制器设备箱:尽量选择在离受控设备较近的合理位置并靠近其中一个电控设备箱,以便取电和接线方便,DDC间以屏蔽2芯1.0线缆连接作为总线传输用;(8)电动阀体安装:保证管道干净无焊渣、阀体应对准管道安装,避免倾斜,阀体安装在振动较大的位置应采取避振措施(9)阀门驱动器的安装:垂直安装、上部予留空间大于10CM,以方便检修,采用手动驱动时,应断开电源。
(10)电量变送器的安装:电量变送器一般安装在专门的箱体内,用于转换来自高低压柜的电压、电流信号,并送至DDC,接线应注意极性并确保信号的匹配和同名端等问题。
(11)风管温湿度传感器:安装于风道内,完全进入气流,不受其他冷热源的影响,固定牢固可靠,并保证取出维修的方便;(12)室内温湿度传感器:选择合理的室内位置,选择室温有代表性的地方,距地1.5米,清洁、无冷凝、防潮、无腐蚀的场所,应安装在墙面或管线盒内,安装时应保留后档板,并注意接线的极性,防止短路现象。

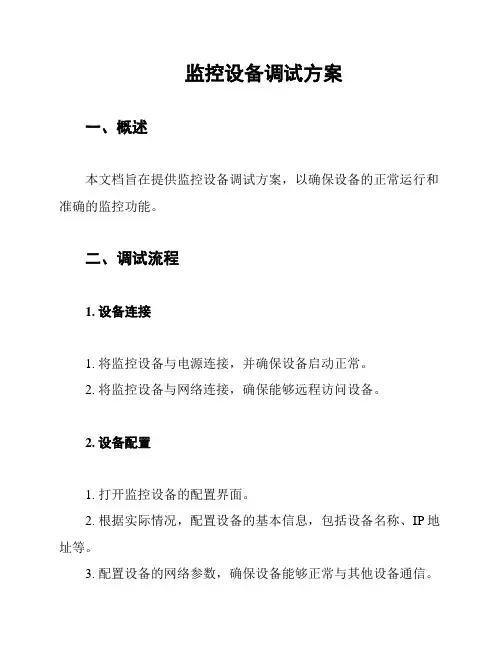

监控设备调试方案一、概述本文档旨在提供监控设备调试方案,以确保设备的正常运行和准确的监控功能。
二、调试流程1. 设备连接1. 将监控设备与电源连接,并确保设备启动正常。
2. 将监控设备与网络连接,确保能够远程访问设备。
2. 设备配置1. 打开监控设备的配置界面。
2. 根据实际情况,配置设备的基本信息,包括设备名称、IP地址等。
3. 配置设备的网络参数,确保设备能够正常与其他设备通信。
4. 配置摄像头的参数,包括分辨率、帧率等。
5. 配置存储设置,确定视频存储的位置和方式。
3. 监控实现1. 在监控设备的配置界面中,添加需要监控的区域。
2. 根据实际情况,对每个监控区域进行详细配置,包括摄像头安装位置、预设点设置等。
3. 调整监控设备的角度和焦距,确保监控画面清晰可见。
4. 设置监控设备的报警功能,包括移动侦测、声音侦测等。
4. 系统测试1. 进行设备联动测试,验证监控设备与其他设备的正常通信。
2. 进行存储测试,检查视频存储的可靠性和容量。
3. 进行报警测试,确认监控设备能够准确响应报警触发事件。
三、调试注意事项1. 在调试过程中,保证网络连接的稳定性,以确保设备与服务器的正常通信。
2. 注意监控设备的摄像头安装位置和角度,避免死角和盲区。
3. 配置存储设置时,考虑存储空间的大小和长期备份的需求。
4. 进行系统测试时,确保所有联动设备和报警装置的正常工作。
以上为监控设备调试方案,通过按照流程进行设备连接、配置和监控实现,以及进行系统测试和注意事项的遵守,可以保证监控设备的正常运行和准确监控功能的实现。

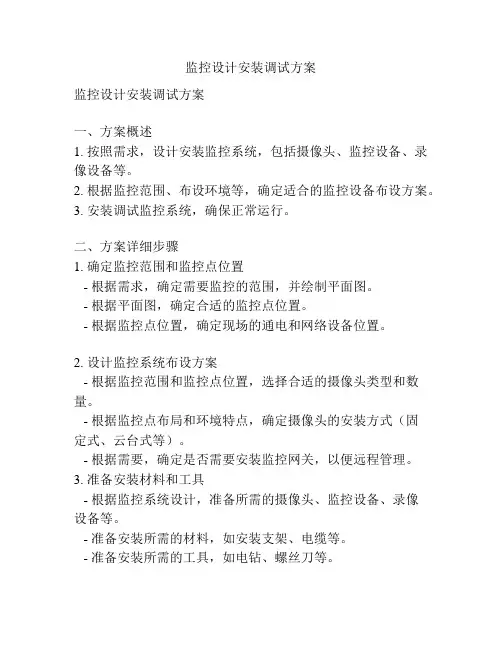

监控设计安装调试方案监控设计安装调试方案一、方案概述1. 按照需求,设计安装监控系统,包括摄像头、监控设备、录像设备等。
2. 根据监控范围、布设环境等,确定适合的监控设备布设方案。
3. 安装调试监控系统,确保正常运行。
二、方案详细步骤1. 确定监控范围和监控点位置- 根据需求,确定需要监控的范围,并绘制平面图。
- 根据平面图,确定合适的监控点位置。
- 根据监控点位置,确定现场的通电和网络设备位置。
2. 设计监控系统布设方案- 根据监控范围和监控点位置,选择合适的摄像头类型和数量。
- 根据监控点布局和环境特点,确定摄像头的安装方式(固定式、云台式等)。
- 根据需要,确定是否需要安装监控网关,以便远程管理。
3. 准备安装材料和工具- 根据监控系统设计,准备所需的摄像头、监控设备、录像设备等。
- 准备安装所需的材料,如安装支架、电缆等。
- 准备安装所需的工具,如电钻、螺丝刀等。
4. 安装监控系统- 根据监控点位置,安装摄像头和监控设备。
- 根据需要,配置监控网关。
- 连接摄像头和监控设备,确保信号正常传输。
- 连接电源和网络,确保设备能正常工作。
- 在监控设备上进行初始化设置,设置录像参数和报警参数。
5. 调试监控系统- 调整摄像头的角度和焦距,确保画面清晰。
- 调整监控设备的参数,如对比度、亮度等。
- 检查信号传输质量,确保无故障。
- 测试报警功能,确保能及时报警。
- 进行录像测试,检查录像质量和存储容量。
6. 完善监控系统- 安装监控设备的防护罩,以保护设备免受外界影响。
- 纠正监控设备和摄像头的安装位置,以适应实际情况。
- 进一步优化监控设备的参数设置,以提高系统性能。
- 完善监控系统的售后服务,提供技术支持和保修服务。
三、方案实施注意事项1. 按照安装规范进行安装,确保设备的稳定性和安全性。
2. 调试时,注意对周边的人员和财产进行保护,避免对正常工作造成干扰。
3. 在监控系统设计和安装调试过程中,要充分考虑实际需求和现场环境,保证系统的可靠性和有效性。

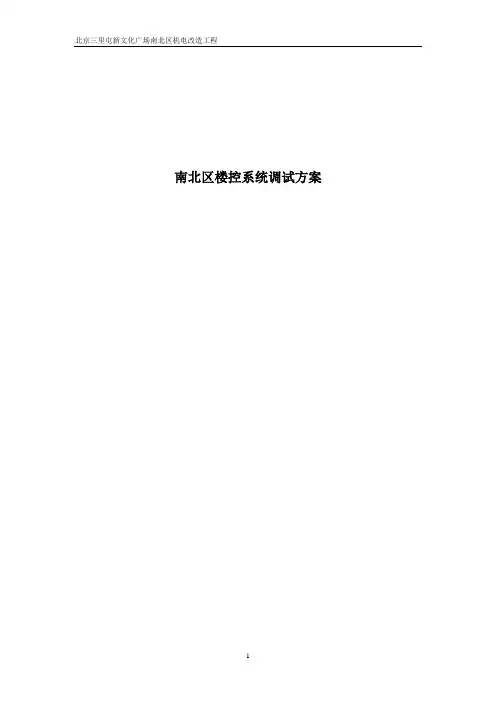

南北区楼控系统调试方案目录第一章总论 (3)第二章中控室设备检查及安装 (5)第三章NAE调试及DDC联网测试 (7)第四章系统设备现场调试方案 (10)第一章总论1.1编制本调试方案的目的本方案的编制本目的是:●在实际调试工作开始之前准确的制定调试计划,并使用户能够了解我们的调试步骤。
●指导调试人员进行系统调试。
●按调试步骤制定及记录准确的调试报告。
1.2 调试方法调试时先用仪器检查接线是否准确,是否有短路或断路等现象发生,在确认无误收况下,开始系统内的调试。
在各子系统调试时,如系统的任何部分在测试中不合格,承包方都将进行矫正,直至没有问题为止。
所有测试所需的仪器工具均由承包方负责解决。
整理移交竣工文件,编制竣工报告,标准化的文件格式,并对照实际工程进行审核,保证文件与实际情况相吻合。
在验收竣工六星期内,向业主提交完整的竣工图纸及设及设备运行调试报告。
1.3 BMS设备调试前调试前检查各设备的电源是否连接无误。
机柜设备安装是否和审批图纸相同并确保已完成接地。
检查控制设备箱与相关设备的型号,确保等同审批型号。
检查所有设备箱的接地,测试相关地线的阻值是否<1欧姆。
检查所有电缆接线编号和设备箱编号是否等同审批号码。
而相关线管和线槽的标志和区分颜色是否等同审批,有不对的地方立即整改。
检查各接线的电压是否正常,如电源是交流的,量度是否为交流220V,房间DDC 电源是否为交流24V,而所有的干接点型DI点是否不带电压,而AI输入接点是否在4-20mA或0-10V范围之内。
在调试工作前要做好警示牌和指示牌,并正确就位。
各种被控机电设备及水系统设备安装到位,在手动控制方式下,各部件工作正常,设备整体运行正常,具备相关条件调试达到具体要求。
1.4调试工具:(1)数字万用表(KYORITSU,1008型号)(2)电工工具一套(电工刀、剥线钳、螺丝刀等)第二章中控室设备检查及安装BMS主机安装于控制室中,设备主机包括:主机、显示器、打印机、UPS 电源这些设备。
监控系统的调试方案
调试前应准备好施工图纸、设计变更文件和隐蔽工程的检测与验收资料等。
调试负责人必须具备中级以上专业技术职称,并由熟悉该系统的工程技术人员担任。
同时,还应具备符合计量要求的调试仪器设备。
检查施工质量,做好与施工队伍的交接。
在进行调试前,需要进行电源检测,检查交流电源电压和稳压电源上电压表读数等。
对各种接线进行检查,用250V兆
欧表对控制电缆进行测量,线芯与线芯、线芯与地绝缘电阻不应小于0.5M;用500V兆欧表对电源电缆进行测量,其线芯间、线芯与地间绝缘电阻不应小于0.5M。
同时还需进行接地
电阻测量,保证系统接地电阻不应小于40.
在摄像机的调试中,需要闭合控制台、监视器电源开关,调节光圈和聚焦,使图像清晰。
改变变焦镜头的焦距,并观察变焦过程中图像清晰度。
遥控云台,若摄像机静止和旋转过程中图像清晰度变化不大,则认为摄像机工作正常。
在云台的调试中,需要遥控云台,使其上下、左右转动到位,检查转动过程中是否有噪音和抖动现象,电机是否发热。
同时,还需注意摄像机、云台的尾线被拉紧,转动过程中是否有阻挡物,以及重点监视部位是否有逆光摄像情况。
系统调试应在单机设备调试完后进行,按设计图纸对每台摄像机进行编号。
物业工程监控调试方案一、前期准备在进行物业工程监控调试前,需要进行充分的前期准备工作。
首先要对监控设备进行全面的检查,确保设备的正常运行。
其次,需要对监控系统进行设置和参数的调整,以满足监控需求。
最后,要做好监控设备的布置,布设位置要合理,能够覆盖到需要监控的区域。
二、监控设备调试1. 摄像头调试摄像头的调试是监控系统调试的重要环节,首先要对摄像头进行安装和定位。
安装后需要调整摄像头的视角和焦距,确保能够清晰地捕捉到监控区域的画面。
同时,还要适时调整摄像头的亮度、对比度等参数,以提高画面的清晰度和稳定性。
最后要对摄像头进行全面的检测,确保各项功能的正常运行。
2. 录像机调试录像机是监控系统的核心设备,需要对录像机的各项功能进行测试和调试。
首先要对录像机进行安装和连接,确保各个通道的监控画面都能正常输入。
之后要对录像机的录像、存储、回放等功能进行测试,确保能够正常地录制和播放监控画面。
另外还要对录像机的网络连接、远程访问等功能进行调试,以满足远程监控的需求。
3. 控制台调试控制台是监控系统的操作中心,需要对控制台的各项功能进行测试和调试。
首先要对控制台的软件和硬件进行安装和连接,确保能够正常地控制和操作监控设备。
之后要对控制台的布局和参数进行调整,以方便监控人员的操作和管理。
另外还要对控制台的报警功能进行测试,确保能够及时地发现异常情况并进行处理。
三、网络配置调试监控系统需要通过网络进行远程访问和管理,因此需要对网络配置进行测试和调试。
首先要对监控系统的局域网进行设置和连接,确保监控设备能够正常地联网和通信。
之后要对监控系统的远程访问功能进行调试,确保能够远程实时监控和管理监控设备。
另外还要对监控系统的网络安全进行测试,确保能够防范网络攻击和数据泄露。
四、系统集成调试监控系统是由多个设备和软件组成的,需要对整个系统进行集成测试。
首先要对各个设备和软件进行连接和互联,确保能够正常地相互通信和协作。
之后要对整个系统的运行和数据流进行测试,确保能够实时地监控和管理监控设备。
楼控系统现场设备调试流程一、系统构成及功能1. 新风系统(1)无加湿系统:现场安装新风风阀电动执行器、水阀及电动执行器、送风温度传感器、滤网压差开关、送风风机压差开关、防冻开关(北方地区),DDC限制箱(内装HW-BA5201模块及电源)。
可实现手自动方式转换,手动状态下限制风机启停、风阀打开关闭、水阀开度调整,实时监视送风温度、过滤网堵塞报警、送风风机故障报警、防冻开关报警。
自动状态下依据用户设定的时间任务列表,定时启停新风风机;依据用户设定的送风温度值,和送风口的温度传感器实测出的温度值比较,用PID算法限制电动水阀的开度值,调整冷/热水量,使送风温度保持在所要求的范围内;当风机关闭时,水阀开度关至较小开度(20-40%,北方地区适用,南方地区可全部关闭),以保证水系统冬季不被冻坏;新风入口处的风阀执行器和风机连锁,当送风机启动时,新风风阀全开,当送风风机停止时,新风风阀全关;通过检测新风温度,可进行系统冬/夏季和过渡季节转换,夏季时,系统供冷水,当送风温度高于设定值时,调整水阀开度增大,使送风温度下降;冬季时,系统供热水,当送风温度低于设定值时,调整水阀开度增大, 使送风温度上升;在过渡季节则将水阀关闭,利用室外新风给室内通风换气;在冬季当防冻开关报警时,将切断风机电路,停止风机运转,同时关闭新风阀, 调整水阀开度增大;当风机压差开关报警时,将停止风机运行。
(2)带加湿系统:安装新风风阀电动执行器、水阀及电动执行器、送风温湿度传感器、滤网压差开关、送风风机压差开关、防冻开关(北方地区),DDC 限制箱(内装HW-BA5201模块及电源)。
在无加湿的基础上,增加加湿功能。
依据用户设定的湿度上限、下限值,和送风湿度传感器测出的湿度值比较,确定是否启、停加湿器或调整加湿阀开度。
当传感器测出的湿度值大于用户设定的湿度上限时,停止加湿器工作;当传感器测出的湿度值小于用户设定的湿度下限时,启动加湿器。
楼宇自控调试安装及现场管理1. 引言楼宇自控系统的调试安装及现场管理是确保系统能够正常运行的重要环节。
本文将介绍楼宇自控系统的调试安装流程,包括硬件设备安装、软件调试等内容,并分享一些现场管理的经验。
2. 硬件设备安装2.1 准备工作在开始安装之前,我们需要进行一些准备工作,包括确定安装位置、检查硬件设备完整性、准备必要的工具等。
2.1.1 确定安装位置根据项目需求和楼宇的实际情况,确定每个设备的安装位置。
通常情况下,楼宇自控系统的设备包括传感器、执行器、控制器等。
安装位置的选择应考虑到设备的遮挡、延长传输距离等因素。
2.1.2 检查设备完整性在安装之前,需要仔细检查每个设备的完整性,确保设备没有损坏或遗漏。
如果发现设备有问题,及时联系供应商解决。
2.1.3 准备必要的工具根据实际情况,准备必要的工具,如螺丝刀、螺母扳手等。
2.2 设备安装步骤2.2.1 传感器安装传感器的安装通常需要固定在楼宇的合适位置,以便能够准确感知环境信息并传输给控制器。
在安装传感器时,要确保其与控制器之间的通信线路良好,避免信号丢失或干扰。
2.2.2 执行器安装执行器通常用于控制楼宇内的各种设备或系统,如灯光、空调等。
其安装位置需要根据控制需求确定,并注意执行器与被控制设备之间的连接。
2.2.3 控制器安装控制器是整个楼宇自控系统的核心,需要安装在一个稳定的位置,并与传感器、执行器等设备进行连接。
在安装控制器时,要注意与电源的连接和设备之间的通信线路。
3. 软件调试硬件设备安装完毕后,我们需要进行软件调试,以确保系统能够正常运行。
3.1 系统初始化系统初始化是软件调试的第一步,包括安装操作系统、配置网络等。
在系统初始化时,要注意操作的顺序和正确性,以避免出现问题。
3.2 软件设置安装完成后,我们需要进行一些基本的软件设置,包括设置控制策略、设定传感器的采样频率、配置执行器的控制逻辑等。
在进行软件设置时,要仔细阅读软件说明书,并根据项目需求进行相应的设置。
楼控系统监控设备现场调试方案一、空调机组的调试方案空调机组“关”状态下的目视及功能测试1)目视检查所有设备的接线端子(所有端子排接线,机电设备安装就绪,做好运行准备等)2)目视检查温度传感器、压差开关、水阀及执行器、风阀执行器的安装和接线情况,如有不符合安装要求或接线不正确情况则立即改正。
3)通过BAS手持终端(手操器),依次将每个模拟输出点,如水阀执行器、风阀执行器、变频信号等手动置于100%,50%,0;然后测量相应的输出电压信号是否正确,并观察实际设备的运行位置。
4)通过手操器,依次将每个数字量输出点,如风机启停等分别手动置于开启,观察控制继电器动作情况。
如未响应,则检查相应线路及控制器。
5)将电器开关置于手动位置,当送风风机关闭时,确认下列事项:A.送风风机启停及状态均为“关”。
B.冷热水控制阀关闭。
C.所有风阀处于“关闭”位置。
D.过滤器报警点状态为“正常”。
E.风机前后的压差开关为“关”。
空调机组送风风机启停检查保证无人在空调机内或旁边工作,确认送风风机可安全启动。
按下列步骤检查:1)用鉴定合格的压差计,标定风机前后压差开关。
当压差增至设定值(可调)时,使压差开关状态翻转。
标定好后,作好标定记录。
2)用鉴定合格的压差计,标定过滤器报警压差开关。
使压差开关在压差增加至设定值(可调)时状态翻转。
标定好后,作好标定记录,表明该压差开关已标定。
3)将机组电气开关置于自动位置,通过BAS手持终端(手操器)启动送风风机,送风风机将逐渐提速,确认风机已启动,送风风机运行状态压差开关为“开”。
通过BAS手持终端(手操器)关闭风机,确认送风风机停机,送风风机运行状态压差开关为“关”。
4)将“自动-手动”开关仍置于“自动”位置,再次启动送风风机,以便作进一步测试。
空调机组温度控制随着送风风机状态为“开”,执行下列检查:a)在“夏季”工况下,如果回风温度或房间温度高于设定温度,程序可以自动开大水阀开度;当回风温度或房间温度低于于设定温度时,程序可自动减小水阀开度。
b)在“冬季”工况下,如果回风温度或房间温度高于设定温度,程序可以自动减小水阀开度;当回风温度或房间温度低于于设定温度时,程序可自动开大水阀开度。
(注, 调试报告中所列值均为参考值,以批准设计值为准。
)注:由于PID控制环节积分时间的作用,执行器将花费一定时间,才能将阀门全开或全关。
空调机组过滤器报警1)当空调机组送风风机状态为“开”时,确认过滤器阻塞报警点为“正常”。
2)用一块干净纸板或塑料板部分阻塞过滤器网,使检定合格之压差计测得的过滤器前后压差超过开关点设定值(如250Pa,可调),确认BAS手持终端(手操器)上的报警输入点为“报警”。
从过滤网上移去纸板或塑料板,确认过滤器阻塞报警点恢复正常。
连锁功能测试1)当空调机组运行状态为“关”时,检测以下设备是否正常:水阀执行器是否为0%,风阀执行器是否为0%;2)当空调机组运行状态为“开”时,检测以下设备是否正常:水阀执行器是否进行正常调节,风阀执行器是是否开到预置位置,当模拟风机故障时是否可以停机;最终调整与标定待冷冻水机组和热交换系统调试完毕,冷热水可以供给大厦的各空调机组之后,可以进行温、湿度传感器的标定和温度控制回路的细调。
1)让空调机组在全自动控制下运行足够长的时间,以使被控区域或房间温度趋于稳定。
用检定合格的温度仪表和湿度仪表,标定温度和湿度传感器,通过调试软件在DDC控制器内作必要的调整。
2)系统稳定之后,细调PI温度控制回路,以确保温度设定点的改变不致引起系统的振荡。
一旦发生振荡,改变控制回路的PI参数,以获得所有负载条件下的稳定控制。
固定和手动模式的复位所有测试完成之后,与空调机组相关的所有输入、输出点均应处于全自动模式,并将各个受控变量置于设计的设定值。
二、新风机组测试方案新风机组“关”状态下的目视及功能测试1)目视检查所有设备的接线端子(所有端子排接线,机电设备安装就绪,做好运行准备等)2)目视检查温湿度传感器、防冻开关、水阀及执行器、风阀执行器的安装和接线情况,如有不符合安装要求或接线不正确情况则立即改正。
3)通过BAS手持终端(手操器),依次将每个模拟输出点,如水阀执行器手动置于100%,50%,0;然后测量相应的输出电压信号是否正确,并观察实际设备的运行位置。
4)通过手操器,依次将每个数字量输出点,如风机启停、风阀执行器等分别手动置于开启,观察控制继电器动作情况。
如未响应,则检查相应线路及控制器。
5)将电器开关置于手动位置,当送风风机关闭时,确认下列事项:A)送风风机启停及状态均为“关”。
B)冷热水控制阀关闭。
C)所有风阀处于“关闭”位置。
D)防冻开关的报警点状态是否为“正常”。
E)风机前后的压差开关为“关”。
新风机组送风风机启停检查保证无人在空调机内或旁边工作,确认送风风机可安全启动。
按下列步骤检查:1)用鉴定合格的压差计,标定风机前后压差开关。
当压差增至设定值(可调)时,使压差开关状态翻转。
标定好后,作好标定记录。
2)将机组电气开关置于自动位置,通过BAS手持终端(手操器)启动送风风机,送风风机将逐渐提速,确认风机已启动,送风风机运行状态压差开关为“开”。
通过BAS手持终端(手操器)关闭风机,确认送风风机停机,送风风机运行状态压差开关为“关”。
3)将“自动-手动”开关仍置于“自动”位置,再次启动送风风机,以便作进一步测试。
新风机组温度控制随着送风风机状态为“开”,执行下列检查:a)在“夏季”工况下,如果送风温度高于设定温度,程序可以自动开大水阀开度;当送风温度低于设定温度时,程序可自动减小水阀开度。
b)在“冬季”工况下,如果送风温度高于设定温度,程序可以自动减小水阀开度;当送风温度低于设定温度时,程序可自动开大水阀开度。
(注, 调试报告中所列值均为参考值,以批准设计值为准。
)注:由于PID控制环节积分时间的作用,执行器将花费一定时间,才能将阀门全开或全关。
新风机组防冻报警1)当空调机组送风风机状态为“开”时,确认冷冻报警点为“正常”。
2)将空调机组冷冻报警输入点置于软件“手动”模式,通过BAS手持终端(手操器)将冷冻报警设为“报警”状态。
确定送风风机停止工作,新风阀关闭,预热水阀打开至100%,。
保持冷冻报警点状态为“正常”,确定送风风机重新动作。
连锁功能测试1)当空调机组运行状态为“关”时,检测以下设备是否正常:水阀执行器是否为0%,风阀执行器是否为关闭;2)当空调机组运行状态为“开”时,检测以下设备是否正常:水阀执行器是否进行正常调节,风阀执行器是是否开到打开,当模拟风机故障时是否可以停机;3)当出现防冻报警时确认是否能够按照“新风机组防冻报警”的2)正确进行联动。
最终调整与标定待冷热源条件具备后,可以进行温、湿度传感器的标定和温度控制回路的细调。
1)让新风机组在全自动控制下运行足够长的时间,以使被控区域或房间温度趋于稳定。
用检定合格的温度仪表和湿度仪表,标定温度和湿度传感器,通过调试软件在DDC控制器内作必要的调整。
2)系统稳定之后,细调PI温度控制回路,以确保温度设定点的改变不致引起系统的振荡。
一旦发生振荡,改变控制回路的PI参数,以获得所有负载条件下的稳定控制。
固定和手动模式的复位所有测试完成之后,与空调机组相关的所有输入、输出点均应处于全自动模式,并将各个受控变量置于设计的设定值。
固定和手动模式的复位所有测试完成之后,与空调机组相关的所有输入、输出点均应处于全自动模式,并将各个受控变量置于设计的设定值。
送、排风机的调试方案送、排风机“关”状态下的目视及功能测试1)目视检查所有设备的接线端子(所有端子排接线,机电设备安装就绪,做好运行准备等)2)目视检查风机电控柜接线情况,如有不符合安装要求或接线不正确情况则立即改正。
3)通过手操器,依次将每个数字量输出点,如风机启停手动置于开启位置,观察控制继电器动作情况。
如未响应,则检查相应线路及控制器。
4)当排风风机关闭,确认下列事项:A.排风风机启停及状态均为“关”。
B.风机故障报警点为“正常”。
送、排风机机启停检查保证无人在送、排风机旁边工作,确认排风机可安全启动。
按下列步骤检查:1)将机组电气开关置于自动位置,通过BAS手持终端(手操器)启动送、排风机,确认风机已启动,风机运行状态为“开”。
通过BAS手持终端(手操器)关闭风机,确认风机停机,风机运行状态为“关”。
2)将“自动-手动”开关仍置于“自动”位置,再次启动排风风机,以便作进一步测试。
固定和手动模式的复位所有测试完成之后,将送、排风机置于全自动模式。
三、给水系统调试方案给水水泵“关”状态下的目视及功能测试1)目视检查所有设备的接线端子(所有端子排接线,机电设备安装就绪,做好运行准备等)2)目视检查蓄水池、低区生活水箱和高区生活水箱液位变送器的接线,不符合安装要求或接线不正确情况则立即改正。
3)目视检查水泵电控柜接线情况,如有不符合安装要求或接线不正确情况则立即改正。
4)通过手操器,依次将每个数字量输出点,如水泵启停手动置于开启位置,观察控制继电器动作情况。
如未响应,则检查相应线路及控制器。
5)当水泵关闭,确认下列事项:C.水泵启停及状态均为“关”。
水泵故障报警点为“正常”。
水泵启停检查保证无人在给水水泵旁边工作,确认水泵可安全启动。
按下列步骤检查:1)将水泵电气开关置于自动位置,通过BAS手持终端(手操器)启动水泵,确认水泵已启动,水泵运行状态为“开”。
通过BAS手持终端(手操器)关闭水泵,确认水泵停机,水泵运行状态为“关”。
2)将“自动-手动”开关仍置于“自动”位置,再次启动水泵,以便作进一步测试。
液位变送器校准1)根据水箱水位的实际变化范围和液位变送器的测量范围设置软件,并对显示的水位用实际水位进行修正。
2)根据给水系统水箱(池)水位报警限进行整定,并与实际水位吻合。
联动功能测试1)当让水泵投入自动,当低区水箱水位到达启泵水位时,确认可自动启动低区生活水泵;当低区水箱水位到达停泵水位或蓄水池低水位报警时,确认可自动停止低区生活水泵;当低区水箱水位到溢流水位时,可自动报警。
2)高区生活水箱和高区生活泵联动功能与低区相同;中区生活水泵只监测,不控制;消防系统的水泵只监视。
3)当水泵出现故障时,可自动停止水泵运行,并进行报警固定和手动模式的复位所有测试完成之后,将水泵置于全自动模式。
排水系统调试方案排污泵“关”状态下的目视及功能测试1)目视检查所有设备的接线端子(所有端子排接线,机电设备安装就绪,做好运行准备等)2)目视检查集水坑高报警、高位和低位水位开关的接线,不符合安装要求或接线不正确情况则立即改正。
3)目视检查水泵电控柜接线情况,如有不符合安装要求或接线不正确情况则立即改正。
4)通过手操器,依次将每个数字量输出点,如水泵启停手动置于开启位置,观察控制继电器动作情况。
