10kV配电线路多级断路器同时跳闸原因分析

配电线路跳闸原因分析及治理措施

摘要：电能是社会经济发展的基础能源类型，近些年中各地电力系统建设数目、规模均明显增加，配电线路广泛分布，运行环境复杂，在缺乏有效监管的情景下易受到多方面的影响，发生故障跳闸情况，以致供电中断。为全面抓好配电网降低故障工作，国网河南沁阳市供电公司坚持问题导向、目标导向、结果导向，聚焦影响配电网线路运行的难点、痛点，全面打牢夯实配电网线路治理链条上的每个环节，加强配电线路跳闸治理，降低配电网故障率工作取得了显著成效。

关键词：配电线路；跳闸原因；治理措施

引言

配电线路正常运行是安全、有效供电的基础，近些年配电线路故障原因表现出多样化、复杂化特征，故而相关部门应做好配电线路故障分析及分类工作，从多个方面探究故障成因，探究响应的处理方案，以降低配电线路故障发生率，提升配电网运行的安全水平。

1配电线路故障跳闸的常见影响因素

1.1绝缘子串的闪络放电

电力系统内出现暂态或大气过电压时，便会造成整个配电网内形成瞬间的过电压，虽然这种电压是暂时的，但会出现很高的电压值，直接扰乱绝缘子串的正常运行状态。而线路因为瞬时电压过大，进而造成断路器发生跳闸，最后造成整个线路停电。若线路内部分绝缘子串不符合标准要求，也容易造成某一时段部分绝缘子分布电压急剧增加，运行期间发生闪络放电的概率相应较高。

1.2保护整定值过低

配网系统运行过程中，电力企业基本上运用的是一段或两段保护模式去维护配电网线路及设备。业内也将二段保护称之为电流保护，参照其最大负荷电流状况确定其整定方式。在设定二段保护整定值时，如果该数值过低，且明显低于线路末端的金属短路电流值，那么将会造成邻近电源侧一方的线路发生相间放电或单相接地等状况，且会引发跳闸故障。

1.3合闸冲击现象

当配电网运行期间发生跳闸事故后，维修技术人员的习惯做法是定位故障、观察现象、分析故障的成因。但是，在合闸送电操作过程容易引起跳闸，主要是因为配电线路存在合闸冲击电流，且电流值较大，部分时间段可能会造成线路跳闸。

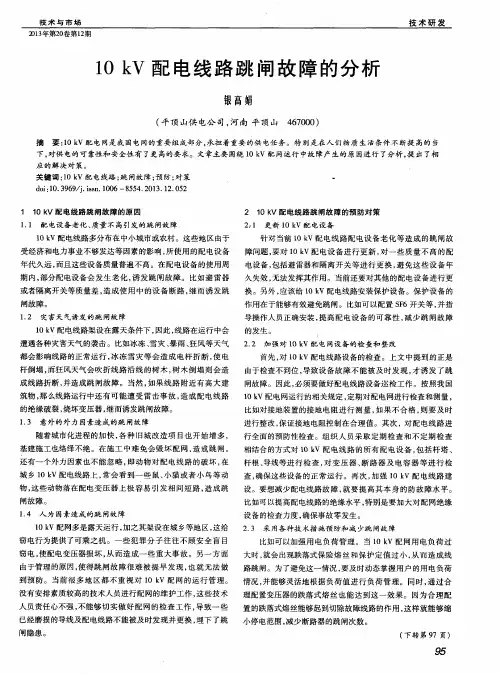

技术与市场　技术研发　２０１３年第２Ｏ卷第１２期　１　０　ｋＶ配电线路跳闸故障的分析　银高娟　（平顶山供电公司，河南平顶山４６７０００）　摘要：１０　ｋＶ配电网是我国电网的重要组成部分，承担着重要的供电任务。特别是在人们物质生活条件不断提高的＂－３　下，对供电的可靠性和安全性有了更高的要求。文章主要围绕１０　ｋＶ配网运行中故障产生的原因进行了分析，提出了相　应的解决对策。　关键词：１０　ｋＶ配电线路；跳闸故障；预防；对策　．　ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６—８５５４．２０１３．１２．０５２　１　１０　ｋＶ配电线路跳闸故障的原因　１．１　配电设备老化、质量不高引发的跳闸故障　１０　ｋＶ配电线路多分布在中小城市或农村。这些地区由于　受经济和电力事业不够发达等因素的影响，所使用的配电设备　年代久远，而且这些设备质量普遍不高。在配电设备的使用周　期内，部分配电设备会发生老化，诱发跳闸故障。比如避雷器　或者隔离开关等质量差，造成使用中的设备断路，继而诱发跳　闸故障。　１．２　灾害天气诱发的跳闸故障　１０　ｋＶ配电线路架设在露天条件下，因此，线路在运行中会　遭遇各种灾害天气的袭击。比如冰冻、雪灾、暴雨、狂风等天气　都会影响线路的正常运行，冰冻雪灾等会造成电杆折断，使电　杆倒塌，而狂风天气会吹折线路沿线的树木，树木倒塌则会造　成线路折断，并造成跳闸故障。当然，如果线路附近有高大建　筑物，那么线路运行中还有可能遭受雷击事故，造成配电线路　的绝缘破裂，烧坏变压器，继而诱发跳闸故障。　１．３　意外的外力因素造成的跳闸故障　随着城市化进程的加快，各种旧城改造项目也开始增多，　基建施工也络绎不绝。在施工中难免会毁坏配网，造成跳闸。　还有一个外力因素也不能忽略，即动物对配电线路的破坏，在　城乡１０　ｋＶ配电线路上，常会看到一些鼠、小猫或者小鸟等动　物，这些动物落在配电变压器上极容易引发相问短路，造成跳　闸故障。　１．４人为因素造成的跳闸故障　１０　ｋＶ配网多是露天运行，加之其架设在城乡等地区，这给　窃电行为提供了可乘之机。一些犯罪分子往往不顾安全盲目　窃电，使配电变压器损坏，从而造成一些重大事故。另一方面　由于管理的原因，使得跳闸故障很难被提早发现，也就无法做　到预防。当前很多地区都不重视对ｌ０　ｋＶ配网的运行管理。　没有安排素质较高的技术人员进行配网的维护工作，这些技术　人员责任心不强，不能够切实做好配网的检查工作，导致一些　已经磨损的导线及配电线路不能被及时发现并更换，埋下了跳　闸隐患。　２　１０　ｋＶ配电线路跳闸故障的预防对策　２　１　更新１０　ｋＶ配电设备　针对当前１０　ｋＶ配电线路配电设备老化等造成的跳闸故　障问题，要对１０　ｋＶ配电设备进行更新，对一些质量不高的配　电设备，包括避雷器和隔离开关等进行更换，避免这些设备年　久失效，无法发挥其作用。当前还要对其他的配电设备进行更　换。另外，应该给１０　ｋＶ配电线路安装保护设备。保护设备的　作用在于能够有效避免跳闸。比如可以配置ＳＦ６开关等，并指　导操作人员正确安装，提高配电设备的可靠性，减少跳闸故障　的发生。　２．２加强对ｌＯ　ｋＶ配电网设备的检查和整改　首先，对１０　ｋＶ配电线路设备的检查。上文中提到的正是　由于检查不到位，导致设备故障不能被及时发现，才诱发了跳　闸故障。因此，必须要做好配电线路设备巡检工作。按照我国　１０　ｋＶ配电网运行的相关规定，定期对配电网进行检查和测量，　比如对接地装置的接地电阻进行测量，如果不合格，则要及时　进行整改，保证接地电阻控制在合理值。其次，对配电线路进　行全面的预防性检查。组织人员采取定期检查和不定期检查　相结合的方式对１０　ｋＶ配电线路的所有配电设备，包括杆塔、　杆根、导线等进行检查，对变压器、断路器及电容器等进行检　查，确保这些设备的正常运行。再次，加强１０　ｋＶ配电线路建　设。要想减少配电线路故障，就要提高其本身的防故障水平。　比如可以提高配电线路的绝缘水平，特别是要加大对配网绝缘　设备的检查力度，确保事故零发生。　２．３采用各种技术措施预防和减少跳闸故障　比如可以加强用电负荷管理。当１０　ｋＶ配网用电负荷过　大时，就会出现跌落式保险熔丝和保护定值过小，从而造成线　路跳闸。为了避免这一情况，要及时动态掌握用户的用电负荷　情况，并能够灵活地根据负荷值进行负荷管理。同时，通过合　理配置变压器的跌落式熔丝也能达到这一效果。因为合理配　置的跌落式熔丝能够起到切除故障线路的作用，这样就能够缩　小停电范围，减少断路器的跳闸次数。　（下转第９７页）　

10kV线路故障跳闸的原因分析及应采取的防范措施

摘要：本文就2003年库尔勒供电公司10kv配电线路事故跳闸的案例，对10kv跳闸的常见故障及原因进行了分析，并讨论了如何加强配电网系统可靠性。

关键词：线路故障；跳闸；原因；防范措施

2003年库尔勒供电公司10kV配电线路事故跳闸率较高，累计跳闸455次，其中133次重合不成功。城网跳闸202次，69次重合不成功。农网跳闸253次，64次重合不成功。由于用户供电系统可靠性作为考核供电企业“安全生产文明双达标、创一流”的必备条件，如何预见城市配电系统常见的故障、分析原因，减少对用户的停电时间来提高可靠性是每一个供电职工应该正确对待的问题。我们对跳闸原因进行了认真分析，将各种原因引起的跳闸分门别类的罗列出来，以便于配网管理部门更好的开展工作。

一、造成10kV跳闸的常见故障及原因分析

对于任何事故都应该从管理和技术两个方面进行分析，只有找出问题的原因，才能拿出解决的办法。

（一）我们从技术方面分析，变电站出线断路器跳闸有四种原因，即线路故障、变电设备故障、不可抗拒的外力破坏、人为因素。2003年线路跳闸455次，查出原因的有391次，线路故障造成10kV跳闸220次，占跳闸原因56％；变电设备故障造成10kV跳闸36次，占跳闸原因9％；不可抗拒的外力破坏造成10kV跳闸83次，占跳闸原因21％；人为因素造成10kV跳闸41次，占跳闸原因10％；还有4％是同杆架设对侧线路故障时由于弧光造成的跳闸。

1、线路故障的分析

瓷瓶（瓷瓶包括针瓶、悬瓶、避雷器、跌落保险的瓷体）闪络放电造成50次跳闸，占线路故障原因23％；倒杆造成5次跳闸，占线路故障原因2％。断线造成43次跳闸，占线路故障原因20％。短路造成25次跳闸，占线路故障原因11％。树害造成93次跳闸，占线路故障原因42％。

同时在133次重合不成功的跳闸原因分析过程中，我们发现有66次是在主干线的永久型故障，有44次是分支线路故障，由于分支跌落保险配置不当或柱上断路器拒分造成的越级跳闸。有11次是虽然线路是瞬间故障但是线路未投重合闸或设备没有重合闸装置。

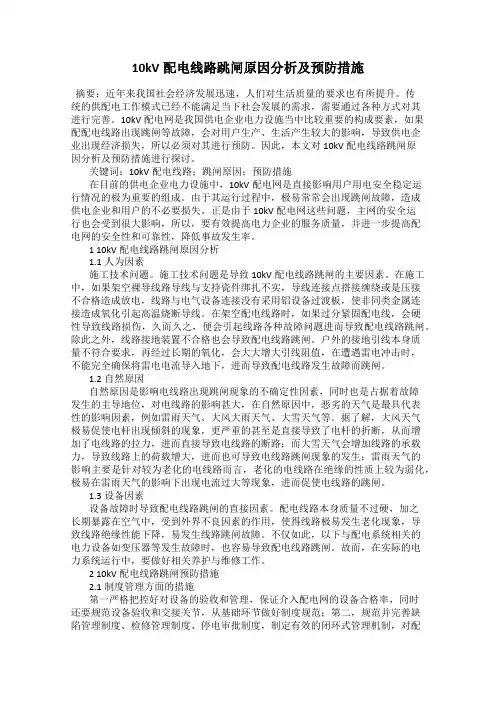

10kV配电线路跳闸原因分析及预防措施

摘要：近年来我国社会经济发展迅速，人们对生活质量的要求也有所提升。传统的供配电工作模式已经不能满足当下社会发展的需求，需要通过各种方式对其进行完善。10kV配电网是我国供电企业电力设施当中比较重要的构成要素，如果配配电线路出现跳闸等故障，会对用户生产、生活产生较大的影响，导致供电企业出现经济损失，所以必须对其进行预防。因此，本文对10kV配电线路跳闸原因分析及预防措施进行探讨。

关键词：10kV配电线路；跳闸原因；预防措施

在目前的供电企业电力设施中，10kV配电网是直接影响用户用电安全稳定运行情况的极为重要的组成。由于其运行过程中，极易常常会出现跳闸故障，造成供电企业和用户的不必要损失。正是由于10kV配电网这些问题，主网的安全运行也会受到很大影响，所以，要有效提高电力企业的服务质量，并进一步提高配电网的安全性和可靠性，降低事故发生率。

1 10kV配电线路跳闸原因分析

1.1人为因素

施工技术问题。施工技术问题是导致10kV配电线路跳闸的主要因素。在施工中，如果架空裸导线路导线与支持瓷件绑扎不实，导线连接点搭接缠绕或是压接不合格造成放电，线路与电气设备连接没有采用铝设备过渡板，使非同类金属连接造成氧化引起高温烧断导线。在架空配电线路时，如果过分紧固配电线，会硬性导致线路损伤，久而久之，便会引起线路各种故障问题进而导致配电线路跳闸。除此之外，线路接地装置不合格也会导致配电线路跳闸。户外的接地引线本身质量不符合要求，再经过长期的氧化，会大大增大引线阻值，在遭遇雷电冲击时，不能完全确保将雷电电流导入地下，进而导致配电线路发生故障而跳闸。

1.2自然原因

自然原因是影响电线路出现跳闸现象的不确定性因素，同时也是占据着故障发生的主导地位，对电线路的影响甚大，在自然原因中，恶劣的天气是最具代表性的影响因素，例如雷雨天气、大风大雨天气、大雪天气等。据了解，大风天气极易促使电杆出现倾斜的现象，更严重的甚至是直接导致了电杆的折断，从而增加了电线路的拉力，进而直接导致电线路的断路；而大雪天气会增加线路的承载力，导致线路上的荷载增大，进而也可导致电线路跳闸现象的发生；雷雨天气的影响主要是针对较为老化的电线路而言，老化的电线路在绝缘的性质上较为弱化，极易在雷雨天气的影响下出现电流过大等现象，进而促使电线路的跳闸。
