2020届高考回归复习—电磁场之带电粒子在电、磁场中的偏转模型 (带解析)

带电粒子在电场中的偏转一、基础知识1、带电粒子在电场中的偏转(1)条件分析：带电粒子垂直于电场线方向进入匀强电场． (2)运动性质：匀变速曲线运动．(3)处理方法：分解成相互垂直的两个方向上的直线运动，类似于平抛运动． (4)运动规律：①沿初速度方向做匀速直线运动，运动时间⎩⎪⎨⎪⎧a.能飞出电容器：t ＝lv 0.b.不能飞出电容器：y ＝12at 2＝qU 2md t 2，t ＝2mdyqU②沿电场力方向，做匀加速直线运动⎩⎪⎨⎪⎧加速度：a ＝F m ＝qE m ＝Uqmd 离开电场时的偏移量：y ＝12at 2＝Uql 22mdv 2离开电场时的偏转角：tan θ＝v yv 0＝Uqlmdv 20特别提醒 带电粒子在电场中的重力问题(1)基本粒子：如电子、质子、α粒子、离子等除有说明或有明确的暗示以外，一般都不考虑重力(但并不忽略质量)．(2)带电颗粒：如液滴、油滴、尘埃、小球等，除有说明或有明确的暗示以外，一般都不能忽略重力．2、带电粒子在匀强电场中偏转时的两个结论(1)不同的带电粒子从静止开始经过同一电场加速后再从同一偏转电场射出时，偏移量和偏转角总是相同的． 证明：由qU 0＝12mv 20y ＝12at 2＝12·qU 1md ·(l v 0)2 tan θ＝qU 1lmdv 20得：y ＝U 1l 24U 0d ，tan θ＝U 1l2U 0d(2)粒子经电场偏转后，合速度的反向延长线与初速度延长线的交点O 为粒子水平位移的中点，即O 到偏转电场边缘的距离为l2.3、带电粒子在匀强电场中偏转的功能关系当讨论带电粒子的末速度v 时也可以从能量的角度进行求解：qU y ＝12mv 2－12mv 20，其中U y ＝Udy ，指初、末位置间的电势差．二、练习题1、如图，一质量为m ，带电量为＋q 的带电粒子，以速度v 0垂直于电场方向进入电场，关于该带电粒子的运动，下列说法正确的是( )A ．粒子在初速度方向做匀加速运动，平行于电场方向做匀加速运动，因而合运动是匀加速直线运动B ．粒子在初速度方向做匀速运动，平行于电场方向做匀加速运动，其合运动的轨迹是一条抛物线C ．分析该运动，可以用运动分解的方法，分别分析两个方向的运动规律，然后再确定合运动情况D ．分析该运动，有时也可用动能定理确定其某时刻速度的大小 答案 BCD2、如图所示，两平行金属板A 、B 长为L ＝8 cm ，两板间距离d ＝8 cm ，A 板比B 板电势高300 V ，一带正电的粒子电荷量为q ＝1.0×10－10 C ，质量为m ＝1.0×10－20 kg ，沿电场中心线RO 垂直电场线飞入电场，初速度v 0＝2.0×106 m/s ，粒子飞出电场后经过界面MN 、PS 间的无电场区域，然后进入固定在O 点的点电荷Q 形成的电场区域(设界面PS 右侧点电荷的电场分布不受界面的影响)．已知两界面MN 、PS 相距为12 cm ，D 是中心线RO 与界面PS 的交点，O 点在中心线上，距离界面PS 为9 cm ，粒子穿过界面PS 做匀速圆周运动，最后垂直打在放置于中心线上的荧光屏bc 上．(静电力常量k ＝9.0×109 N ·m 2/C 2，粒子的重力不计)(1)求粒子穿过界面MN 时偏离中心线RO 的距离多远？到达PS 界面时离D 点多远？ (2)在图上粗略画出粒子的运动轨迹．(3)确定点电荷Q 的电性并求其电荷量的大小．解析 (1)粒子穿过界面MN 时偏离中心线RO 的距离(侧向位移)： y ＝12at 2a ＝F m ＝qU dmL ＝v 0t则y ＝12at 2＝qU 2md (L v 0)2＝0.03 m ＝3 cm 粒子在离开电场后将做匀速直线运动，其轨迹与PS 交于H ，设H 到中心线的距离为Y ，则有12L12L ＋12 cm＝yY，解得Y ＝4y ＝12 cm(2)第一段是抛物线、第二段是直线、第三段是圆弧(图略) (3)粒子到达H 点时，其水平速度v x ＝v 0＝2.0×106 m/s 竖直速度v y ＝at ＝1.5×106 m/s 则v 合＝2.5×106 m/s该粒子在穿过界面PS 后绕点电荷Q 做匀速圆周运动，所以Q 带负电 根据几何关系可知半径r ＝15 cmk qQr 2＝m v 2合r解得Q ≈1.04×10－8 C答案 (1)12 cm (2)见解析 (3)负电 1.04×10－8 C3、如图所示，在两条平行的虚线内存在着宽度为L 、电场强度为E 的匀强电场，在与右侧虚线相距也为L 处有一与电场平行的屏．现有一电荷量为＋q 、质量为m 的带电粒子(重力不计)，以垂直于电场线方向的初速度v 0射入电场中，v 0方向的延长线与屏的交点为O .试求：(1)粒子从射入电场到打到屏上所用的时间；(2)粒子刚射出电场时的速度方向与初速度方向间夹角的正切值tan α； (3)粒子打在屏上的点P 到O 点的距离x . 答案 (1)2L v 0 (2)qEL mv 20 (3)3qEL 22mv 20解析 (1)根据题意，粒子在垂直于电场线的方向上做匀速直线运动，所以粒子从射入电场到打到屏上所用的时间t ＝2L v 0.(2)设粒子刚射出电场时沿平行电场线方向的速度为v y ，根据牛顿第二定律，粒子在电场中的加速度为：a ＝Eq m所以v y ＝a L v 0＝qELmv 0所以粒子刚射出电场时的速度方向与初速度方向间夹角的正切值为tan α＝v y v 0＝qELmv 20.(3)解法一 设粒子在电场中的偏转距离为y ，则 y ＝12a (L v 0)2＝12·qEL 2mv 20 又x ＝y ＋L tan α， 解得：x ＝3qEL 22mv 20解法二 x ＝v y ·Lv 0＋y ＝3qEL 22mv 20.解法三 由xy ＝L ＋L2L 2得：x ＝3y ＝3qEL 22mv 20.4、如图所示，虚线PQ 、MN 间存在如图所示的水平匀强电场，一带电粒子质量为m ＝2.0×10－11 kg 、电荷量为q ＝＋1.0×10－5 C ，从a 点由静止开始经电压为U ＝100 V 的电场加速后，垂直于匀强电场进入匀强电场中，从虚线MN 的某点b (图中未画出)离开匀强电场时速度与电场方向成30°角．已知PQ 、MN 间距为20 cm ，带电粒子的重力忽略不计．求：(1)带电粒子刚进入匀强电场时的速率v 1； (2)水平匀强电场的场强大小； (3)ab 两点间的电势差．答案 (1)1.0×104 m/s (2)1.732×103 N/C (3)400 V 解析 (1)由动能定理得：qU ＝12mv 21代入数据得v 1＝1.0×104 m/s(2)粒子沿初速度方向做匀速运动：d ＝v 1t 粒子沿电场方向做匀加速运动：v y ＝at 由题意得：tan 30°＝v 1v y由牛顿第二定律得：qE ＝ma 联立以上各式并代入数据得：E ＝3×103 N/C ≈1.732×103 N/C(3)由动能定理得：qU ab ＝12m (v 21＋v 2y )－0联立以上各式并代入数据得：U ab ＝400 V .5、如图所示，一价氢离子(11H)和二价氦离子(42He)的混合体，经同一加速电场加速后，垂直射入同一偏转电场中，偏转后，打在同一荧光屏上，则它们( )A ．同时到达屏上同一点B ．先后到达屏上同一点C ．同时到达屏上不同点D ．先后到达屏上不同点 答案 B解析 一价氢离子(11H)和二价氦离子(42He)的比荷不同，经过加速电场的末速度不同，因此在加速电场及偏转电场的时间均不同，但在偏转电场中偏转距离相同，所以会先后打在屏上同一点，选B.6、如图所示，六面体真空盒置于水平面上，它的ABCD 面与EFGH 面为金属板，其他面为绝缘材料．ABCD 面带正电，EFGH 面带负电．从小孔P 沿水平方向以相同速率射入三个质量相同的带正电液滴a 、b 、c ，最后分别落在1、2、3三点．则下列说法正确的是( )A ．三个液滴在真空盒中都做平抛运动B ．三个液滴的运动时间不一定相同C ．三个液滴落到底板时的速率相同D ．液滴c 所带电荷量最多 答案 D解析 三个液滴具有水平速度，但除了受重力以外，还受水平方向的电场力作用，不是平抛运动，选项A 错误；在竖直方向上三个液滴都做自由落体运动，下落高度又相同，故运动时间必相同，选项B 错误；在相同的运动时间内，液滴c 水平位移最大，说明它在水平方向的加速度最大，它受到的电场力最大，电荷量也最大，选项D 正确；因为重力做功相同，而电场力对液滴c 做功最多，所以它落到底板时的速率最大，选项C 错误．7、绝缘光滑水平面内有一圆形有界匀强电场，其俯视图如图所示，图中xOy 所在平面与光滑水平面重合，电场方向与x 轴正向平行，电场的半径为R ＝2 m ，圆心O 与坐标系的原点重合，场强E ＝2 N/C.一带电荷量为q ＝－1×10－5 C 、质量m ＝1×10－5 kg 的粒子，由坐标原点O 处以速度v 0＝1 m/s 沿y 轴正方向射入电场(重力不计)，求：(1)粒子在电场中运动的时间； (2)粒子出射点的位置坐标； (3)粒子射出时具有的动能．答案 (1)1 s (2)(－1 m,1 m) (3)2.5×10－5 J解析 (1)粒子沿x 轴负方向做匀加速运动，加速度为a ，则有： Eq ＝ma ，x ＝12at 2沿y 轴正方向做匀速运动，有y ＝v 0t x 2＋y 2＝R 2解得t ＝1 s.(2)设粒子射出电场边界的位置坐标为(－x 1，y 1)，则有x 1＝12at 2＝1 m ，y 1＝v 0t ＝1 m ，即出射点的位置坐标为(－1 m,1 m)．(3)射出时由动能定理得Eqx 1＝E k －12mv 20代入数据解得E k＝2.5×10－5 J.8、如图所示，在正方形ABCD区域内有平行于AB边的匀强电场，E、F、G、H是各边中点，其连线构成正方形，其中P点是EH的中点．一个带正电的粒子(不计重力)从F点沿FH方向射入电场后恰好从D点射出．以下说法正确的是( )A．粒子的运动轨迹一定经过P点B．粒子的运动轨迹一定经过PE之间某点C．若将粒子的初速度变为原来的一半，粒子会由ED之间某点射出正方形ABCD区域D．若将粒子的初速度变为原来的一半，粒子恰好由E点射出正方形ABCD区域答案BD解析粒子从F点沿FH方向射入电场后恰好从D点射出，其轨迹是抛物线，则过D 点做速度的反向延长线一定与水平位移交于FH的中点，而延长线又经过P点，所以粒子轨迹一定经过PE之间某点，选项A错误，B正确；由平抛运动知识可知，当竖直位移一定时，水平速度变为原来的一半，则水平位移也变为原来的一半，所以选项C错误，D正确．9、用等效法处理带电体在电场、重力场中的运动如图所示，绝缘光滑轨道AB部分为倾角为30°的斜面，AC部分为竖直平面上半径为R的圆轨道，斜面与圆轨道相切．整个装置处于场强为E、方向水平向右的匀强电场中．现有一个质量为m的小球，带正电荷量为q＝3mg3E，要使小球能安全通过圆轨道，在O点的初速度应满足什么条件？图9审题与关联解析 小球先在斜面上运动，受重力、电场力、支持力，然后在圆轨道上运动，受重力、电场力、轨道作用力，如图所示，类比重力场，将电场力与重力的合力视为等效重力mg ′，大小为mg ′＝qE 2＋mg 2＝23mg 3，tan θ＝qE mg ＝33，得θ＝30°，等效重力的方向与斜面垂直指向右下方，小球在斜面上匀速运动．因要使小球能安全通过圆轨道，在圆轨道的等效“最高点”(D 点)满足等效重力刚好提供向心力，即有：mg ′＝mv 2D R，因θ＝30°与斜面的倾角相等，由几何关系可知AD ＝2R ，令小球以最小初速度v 0运动，由动能定理知： －2mg ′R ＝12mv 2D －12mv 20 解得v 0＝ 103gR 3，因此要使小球安全通过圆轨道，初速度应满足v ≥103gR 3.。

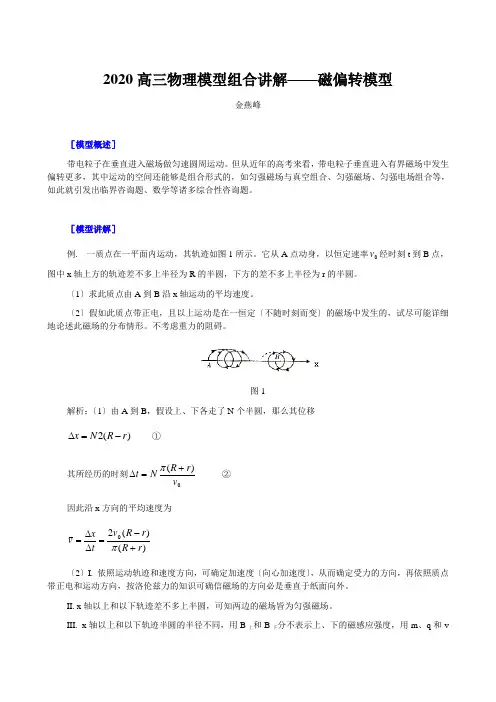

2020高三物理模型组合讲解——磁偏转模型金燕峰［模型概述］带电粒子在垂直进入磁场做匀速圆周运动。

但从近年的高考来看，带电粒子垂直进入有界磁场中发生偏转更多，其中运动的空间还能够是组合形式的，如匀强磁场与真空组合、匀强磁场、匀强电场组合等，如此就引发出临界咨询题、数学等诸多综合性咨询题。

［模型讲解］例. 一质点在一平面内运动，其轨迹如图1所示。

它从A 点动身，以恒定速率0v 经时刻t 到B 点，图中x 轴上方的轨迹差不多上半径为R 的半圆，下方的差不多上半径为r 的半圆。

〔1〕求此质点由A 到B 沿x 轴运动的平均速度。

〔2〕假如此质点带正电，且以上运动是在一恒定〔不随时刻而变〕的磁场中发生的，试尽可能详细地论述此磁场的分布情形。

不考虑重力的阻碍。

图1解析：〔1〕由A 到B ，假设上、下各走了N 个半圆，那么其位移)(2r R N x -=∆ ① 其所经历的时刻0)(v r R N t +=∆π ②因此沿x 方向的平均速度为)()(20r R r R v t x v +-=∆∆=π 〔2〕I. 依照运动轨迹和速度方向，可确定加速度〔向心加速度〕，从而确定受力的方向，再依照质点带正电和运动方向，按洛伦兹力的知识可确信磁场的方向必是垂直于纸面向外。

II. x 轴以上和以下轨迹差不多上半圆，可知两边的磁场皆为匀强磁场。

III. x 轴以上和以下轨迹半圆的半径不同，用B 上和B 下分不表示上、下的磁感应强度，用m 、q 和v分不表示带电质点的质量、电量和速度的大小；那么由洛伦兹力和牛顿定律可知，r v m qvB R v m qvB 2020==下上、，由此可得Rr B B =下上，即下面磁感应强度是上面的r R 倍。

［模型要点］从圆的完整性来看：完整的圆周运动和一段圆弧运动，即不完整的圆周运动。

不管何种咨询题，其重点均在圆心、半径的确定上，而绝大多数的咨询题不是一个循环就能够得出结果的，需要有一个从定性到定量的过程。

2020年高考物理备考微专题精准突破 专题4.8 带电粒子在直线边界磁场中的运动问题【专题诠释】1.直线边界，粒子进出磁场具有对称性(如图所示)图a 中粒子在磁场中运动的时间t ＝T 2＝πmBq图b 中粒子在磁场中运动的时间t ＝(1－θπ)T ＝(1－θπ)2πm Bq ＝2m (π－θ)Bq图c 中粒子在磁场中运动的时间t ＝θπT ＝2θmBq2.平行边界存在临界条件(如图所示)图a 中粒子在磁场中运动的时间t 1＝θm Bq ，t 2＝T 2＝πmBq图b 中粒子在磁场中运动的时间t ＝θmBq图c 中粒子在磁场中运动的时间t ＝(1－θπ)T ＝(1－θπ)2πm Bq ＝2m (π－θ)Bq图d 中粒子在磁场中运动的时间t ＝θπT ＝2θmBq【高考领航】【2019·全国卷Ⅱ】如图，边长为l 的正方形abcd 内存在匀强磁场，磁感应强度大小为B ，方向垂直于纸面(abcd 所在平面)向外。

ab 边中点有一电子发射源O ，可向磁场内沿垂直于ab 边的方向发射电子。

已知电子的比荷为k 。

则从a 、d 两点射出的电子的速度大小分别为( )A.14kBl ，54kBlB.14kBl ，54kBlC.12kBl ，54kBlD.12kBl ，54kBl 【答案】 B【解析】 若电子从a 点射出，运动轨迹如图线①，有qv a B ＝m v 2aR a ，R a ＝l 4，解得v a ＝qBR a m ＝qBl 4m ＝kBl 4；若电子从d 点射出，运动轨迹如图线②，有qv d B ＝m v 2dR d ，R 2d ＝22⎪⎭⎫ ⎝⎛-l R d ＋l 2，解得R d ＝54l ，v d ＝qBR d m ＝5qBl 4m ＝5kBl4。

B 正确。

【2019·全国卷Ⅲ】如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为12B 和B 、方向均垂直于纸面向外的匀强磁场。

带电粒子的在电场和磁场中的偏转1、如图所示，a、b、c为匀强电场中的三点，b为a、c连线的中点．一个电荷量为q的负电荷，在a点受到的电场力为F，从a点移动到b点过程中电势能减小W，下列说法正确的是( )A. 匀强电场的电场强度大小为FqB. a、b、c三点中，a点的电势最高C. 该电荷从a点移动到b点过程中电场力做负功D. 该电荷从c点移动到b点过程中电势能增加W2、如图所示，竖直放置的两平行金属板间有匀强电场，在两极板间同一等高线上有两质量相等的带电小球a、b(可以看作质点）. 将小球a、b分别从紧靠左极板和两极板正中央的位置由静止释放，它们沿图中虚线运动，都能打在右极板上的同一点.则从释放小球到刚要打到右极板的运动过程中，下列说法正确的是（）t t=A.它们的运动时间a bq q=B.它们的电荷量之比:1:2a bC.它们的电势能减少量之比:4:1a b E E ∆∆=D.它们的动能增加量之比:4:1ab E E ∆∆=3、如图所示,两个半径相同的半圆形轨道分别竖直放在匀强磁场和匀强电场中,轨道两端在同一高度,轨道光滑而且绝缘,两个相同的带正电小球同时从两轨道左端由静止释放,a 、b 为两轨道的最低点,则下列说法正确的是( )A.两小球第一次到达轨道最低点的速度大小满足ab v v =B.两小球第一次到达轨道最低点时轨道对小球的支持力大小满足a b F F >C. 两小球第一次到达最低点的时间满足ab t t <D.在磁场中的小球和在电场中的小球都能到达轨道的另-端4、如图是磁流体发电机的装置,a 、b 组成一对平行电极,两板间距为d ,板平面的面积为S ,内有磁感应强度为B 的匀强磁场.现持续将一束等离子体(即高温下电离的气体,含有大量带正电和负电的微粒,而整体呈中性),垂直喷入磁场,每个离子的速度为v ,负载电阻阻值为R ,当发电机稳定发电时,负载中电流为I ,则( )A.a 板电势比b 板电势低B.磁流体发电机的电动势E Bdv =C.负载电阻两端的电压大小为BdvD.两板间等离子体的电阻率()Bdv IR SIdρ-=5、如图,一平行板电容器连接在直流电源上,电容器的极板水平,两微粒a 、b 所带电荷量大小相等、符号相反,使它们分别静止于电容器的上、下极板附近,与极板距离相等。
