注塑模设计 开题报告

毕业设计(论文)开题报告

题目: 电风扇叶片注塑模设计

一． 毕业设计（论文）综述（题目背景、研究意义及国内外相关研究情况）

模具是用来成型物品的工具，由各种零件构成，不同的模具由不同的零件构成。它主要通过所成型材料物理状态的改变来实现物品外形的加工。按所成型的材料的不同，模具可分为金属模具和非金属模具。金属模具又分为：铸造模具（有色金属压铸，钢铁铸造）、和锻造模具等；非金属模具也分为：塑料模具和无机非金属模具。而按照模具本身材料的不同，模具可分为：砂型模具，金属模具，真空模具，石蜡模具等等[1]。

近年来，随着经济的快速发展作为各种工业品基础的模具工业，也得到了蓬勃发展，已经成为国民经济建设中一支重要的产业[2]。其中，塑料模具的发展是随着塑料工业的发展而发展的。近年来，人们对各种设备和用品轻量化及美观和手感的要求越来越高，这就为塑料制品提供了更为广阔的市场。塑料制品业要发展，必然要求塑料模具产业随之发展。汽车、家电、办公用品、工业电器、建筑材料、电子通信等塑料制品主要用户行业近年来都高位运行，发展迅速，因此，塑料模具也快速发展[3]。塑料模具一般可分为：注射成型模具，挤塑成型模具，气辅成型模具等等。

注塑模具是生产各种工业产品的重要工艺装备，随着塑胶模具设计工业的迅速发展以及塑胶制品在航空、航太、电子、机械、船舶和汽车等工业部门的推广应用，产品对模具的要求越来越高，传统的塑胶模具设计方法已无法适应产品更新换代和提高质量的要求[4]。电脑辅助工程（CAE）技术已成为塑胶产品开发、模具设计及产品加

工中这些薄弱环节的最有效的途经。

所谓注塑成型（Injection Molding）是指，受热融化的材料由高压射入模腔，经冷却固化后，得到成形品的方法[5]。该方法适用于形状复杂部件的批量生产，是重要的加工方法之一。注塑成型过程大致可分为以下6个阶段“合模-注射-保压-冷却-开模-制品取出”，上述工艺反复进行，就可连续生产出制品。

东南大学成贤学院

毕业设计(论文)开题报告

机械工程 系 机械设计制造及其自动化专业

学 生 姓 名： 袁灵凯

学 号： 04107405

设 计 地 点： 东南大学成贤学院

指 导 教 师： 吴梦陵

毕业设计（论文）开题报告 课 题 名 称 烤架手柄塑料件注射模具设计

一、选题背景与意义（300字左右）

1 课题背景

塑料模因其生产效率高、产品质量好、材料消耗低、生产成本低而获得广泛应用，是其他加工制

造业所无法比拟的。从工业产品生产行业看，模具是现代工业，特别是汽车、摩托车、航空、仪表、

仪器、攻关器械、电子通讯、兵器、家用电器、五金工具、日用品等工业所必须的工艺装备。

注塑模CAE技术发展，给模具行业带来了一场技术革命。但因为塑料熔体是非牛顿黏弹性流体，

制品结构复杂，成型冲模流动过程的非稳态、非等温性，使冲模过程的数值模拟相当复杂，所以在程

序实现时做了一些假设，建模过程进行了适当简化，这样计算结果精度与实际结果有偏差，然而总体

趋势与实际结果是一致的。由于进行CAE分析时还要重新建模，不能充分利用产品设计的3D模型，造

成重复劳动。国外注射模软件商已开始着手于集成化的CAD/CAE技术研究，并有商品化软件形成，虽

然这些软件能识别CAD的3D图形，但集成的CAD/CAE软件本身不具备建立浇注系统、冷却网管等的功

能，使分析应用范围大大减小。

2 意义

写毕业论文是检验学生在校学习成果的重要措施，也是提高教学质量的重要环节。大学生在毕业

前都必须完成写毕业论文的任务。申请学位必须提交相应的学位论文，经答辩通过后，方可取得学位。

可以这么说，毕业论文是结束大学学习生活走向社会的一个中介和桥梁。毕业论文是大学生才华的第

一次显露，是向祖国和人民所交的一份有份量的答卷，是投身社会主义现代化建设事业的报到书。一

篇毕业论文虽然不能全面地反映出一个人的才华，也不一定能对社会直接带来巨大的效益，对专业产

生开拓性的影响。但它总是在一定程度上表明一个人的能力与才华，向社会展示自身的价值。写毕业

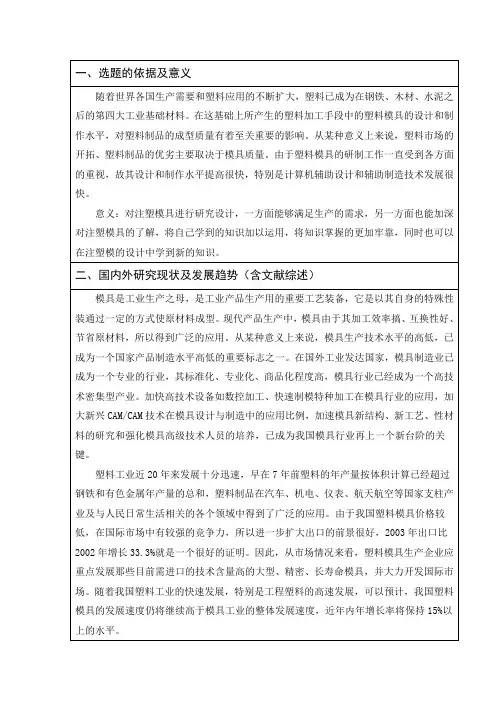

一、选题的依据及意义

随着世界各国生产需要和塑料应用的不断扩大，塑料已成为在钢铁、木材、水泥之后的第四大工业基础材料。在这基础上所产生的塑料加工手段中的塑料模具的设计和制作水平，对塑料制品的成型质量有着至关重要的影响。从某种意义上来说，塑料市场的开拓、塑料制品的优劣主要取决于模具质量。由于塑料模具的研制工作一直受到各方面的重视，故其设计和制作水平提高很快，特别是计算机辅助设计和辅助制造技术发展很快。

意义：对注塑模具进行研究设计，一方面能够满足生产的需求，另一方面也能加深对注塑模具的了解，将自己学到的知识加以运用，将知识掌握的更加牢靠，同时也可以在注塑模的设计中学到新的知识。

二、国内外研究现状及发展趋势（含文献综述）

模具是工业生产之母，是工业产品生产用的重要工艺装备，它是以其自身的特殊性装通过一定的方式使原材料成型。现代产品生产中，模具由于其加工效率搞、互换性好、节省原材料，所以得到广泛的应用。从某种意义上来说，模具生产技术水平的高低，已成为一个国家产品制造水平高低的重要标志之一。在国外工业发达国家，模具制造业已成为一个专业的行业，其标准化、专业化、商品化程度高，模具行业已经成为一个高技术密集型产业。加快高技术设备如数控加工、快速制模特种加工在模具行业的应用，加大新兴CAM/CAM技术在模具设计与制造中的应用比例，加速模具新结构、新工艺、性材料的研究和强化模具高级技术人员的培养，已成为我国模具行业再上一个新台阶的关键。

塑料工业近20年来发展十分迅速，早在7年前塑料的年产量按体积计算已经超过钢铁和有色金属年产量的总和，塑料制品在汽车、机电、仪表、航天航空等国家支柱产业及与人民日常生活相关的各个领域中得到了广泛的应用。由于我国塑料模具价格较低，在国际市场中有较强的竞争力，所以进一步扩大出口的前景很好，2003年出口比2002年增长33.3%就是一个很好的证明。因此，从市场情况来看，塑料模具生产企业应重点发展那些目前需进口的技术含量高的大型、精密、长寿命模具，并大力开发国际市场。随着我国塑料工业的快速发展，特别是工程塑料的高速发展，可以预计，我国塑料模具的发展速度仍将继续高于模具工业的整体发展速度，近年内年增长率将保持15%以上的水平。 三、本课题研究内容

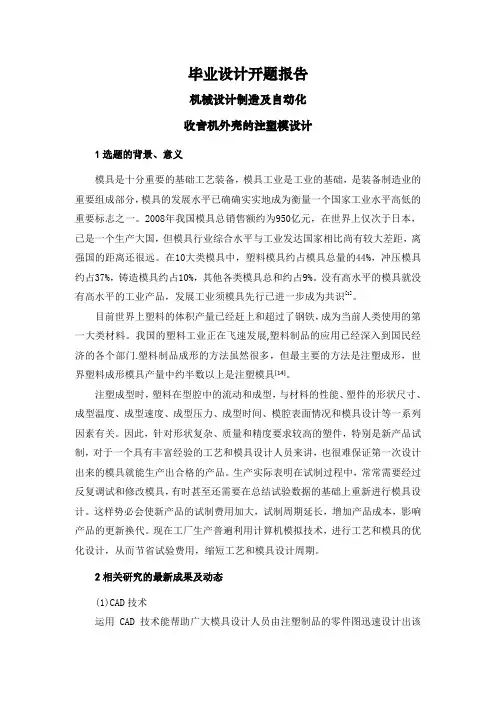

毕业设计开题报告

机械设计制造及自动化

收音机外壳的注塑模设计

1选题的背景、意义

模具是十分重要的基础工艺装备，模具工业是工业的基础，是装备制造业的重要组成部分，模具的发展水平已确确实实地成为衡量一个国家工业水平高低的重要标志之一。2008年我国模具总销售额约为950亿元，在世界上仅次于日本，已是一个生产大国，但模具行业综合水平与工业发达国家相比尚有较大差距，离强国的距离还很远。在10大类模具中，塑料模具约占模具总量的44%，冲压模具约占37%，铸造模具约占10%，其他各类模具总和约占9%。没有高水平的模具就没有高水平的工业产品，发展工业须模具先行已进一步成为共识[1]。

目前世界上塑料的体积产量已经赶上和超过了钢铁，成为当前人类使用的第一大类材料。我国的塑料工业正在飞速发展,塑料制品的应用已经深入到国民经济的各个部门.塑料制品成形的方法虽然很多，但最主要的方法是注塑成形，世界塑料成形模具产量中约半数以上是注塑模具[14]。

注塑成型时，塑料在型腔中的流动和成型，与材料的性能、塑件的形状尺寸、成型温度、成型速度、成型压力、成型时间、模腔表面情况和模具设计等一系列因素有关。因此，针对形状复杂、质量和精度要求较高的塑件，特别是新产品试制，对于一个具有丰富经验的工艺和模具设计人员来讲，也很难保证第一次设计出来的模具就能生产出合格的产品。生产实际表明在试制过程中，常常需要经过反复调试和修改模具，有时甚至还需要在总结试验数据的基础上重新进行模具设计。这样势必会使新产品的试制费用加大，试制周期延长，增加产品成本，影响产品的更新换代。现在工厂生产普遍利用计算机模拟技术，进行工艺和模具的优化设计，从而节省试验费用，缩短工艺和模具设计周期。

2相关研究的最新成果及动态

(1)CAD技术

运用CAD技术能帮助广大模具设计人员由注塑制品的零件图迅速设计出该

制品的全套模具图，使模具设计师从繁琐、冗长的手工绘图和人工计算中解放出来，将精力集中于方案构思 结构优化等创造性工作。近年来模具CAD软件以美国UGS公司针对注射模推出了注射模设计向导(Mold Wizard)和Pro/E为代表，该系统为用户提供注塑模设计环境 工具和相关知识，以及丰富的标准化的模架库、零件库和嵌件库等。用户利用其软件可实现塑料注塑模从设计到数控加工成型的全过程，实现模具设计的全3D化，减少模具设计制造周期，带来显著的经济效益[8]。
