钢筋锚固长度的规定

- 1 - 柱墩钢筋锚固长度

柱墩钢筋锚固长度是指钢筋在混凝土柱墩内部的长度，通常用于保证柱墩的强度和稳定性。

根据相关规范要求，柱墩钢筋锚固长度应该满足以下条件：

1. 钢筋的锚固长度必须大于等于规定的最小值，以确保柱墩的受力性能。

2. 钢筋的锚固长度不应该超过柱墩的截面尺寸，避免造成不必要的浪费。

3. 钢筋的锚固长度应该考虑到钢筋的直径、混凝土强度等因素，以确保钢筋与混凝土之间的粘结力。

4. 钢筋的锚固长度应该满足相关规范和设计要求，以确保柱墩的受力性能和安全性。

在实际工程中，柱墩钢筋锚固长度的计算和设计需要进行综合考虑，包括混凝土强度、钢筋直径、受力方式、荷载等因素，以确保柱墩的受力性能和稳定性。同时，还需要进行现场施工监督和质量控制，以确保钢筋的安装和锚固质量符合设计要求。

钢筋基本锚固长度与锚固长度的区

一、引言

在建筑和土木工程中，钢筋的锚固是一个重要的问题。锚固是指将钢筋固定在混凝土结构中，以提供强大的抗拉能力。锚固长度是指钢筋在混凝土中的固定长度，它决定了钢筋与混凝土的粘结强度和结构的整体抗拉性能。基本锚固长度是指在正常工作条件下，钢筋在混凝土中所需的最小锚固长度。

二、锚固长度的计算方法

钢筋的锚固长度需要通过计算来确定。一般来说，锚固长度取决于以下几个因素：

1. 钢筋的直径：钢筋越粗，锚固长度越大；

2. 混凝土的强度：混凝土强度越高，锚固长度越大；

3. 钢筋与混凝土的粘结性能：粘结性能越好，锚固长度越小；

4. 钢筋的受力状态：不同受力状态下，锚固长度要求不同。

根据相关规范和经验公式，可以计算出钢筋的基本锚固长度。基本锚固长度是为了保证钢筋与混凝土的充分粘结而规定的最小值，一般为钢筋直径的4倍。这是为了确保钢筋在受拉力作用下不会滑动或脱离混凝土结构。

三、锚固长度与基本锚固长度的区别

基本锚固长度是一个理论值，是为了满足设计要求而规定的最小值。而锚固长度是根据实际情况来确定的，可能会大于或小于基本锚固长度。

锚固长度可能会大于基本锚固长度的情况有：

1. 考虑到结构的安全性和稳定性，需要增加锚固长度；

2. 考虑到钢筋的防锈保护层和锚固长度之间的关系，需要增加锚固长度。

锚固长度可能会小于基本锚固长度的情况有：

1. 根据实际应用需要，为了减小结构尺寸和成本，可以缩短锚固长度；

2. 根据结构的特殊要求，可以减小锚固长度。

四、影响锚固长度的因素

除了前面提到的钢筋直径、混凝土强度、粘结性能和受力状态外，还有其他因素会影响锚固长度，包括：

1. 结构的使用要求和安全要求；

2. 环境条件和气候因素；

3. 钢筋的材质和表面状态。

五、锚固长度的设计和施工注意事项

在进行钢筋锚固长度的设计和施工时，需要注意以下几点：

1. 根据具体工程要求和结构特点，合理确定锚固长度；

短柱顶锚固长度规范

顶层柱中纵向钢筋的锚固，应符合下列规定：

(1)顶层中间节点的柱纵向钢筋及顶层端节点的内侧柱纵向钢筋可用直线方式锚入顶层节点，其自梁底标高算起的锚固长度不应小于La，且柱纵向钢筋必须伸至柱顶。当顶层节点处梁截面高度不足时，柱纵向钢筋应伸至柱顶并向节点内水平弯折，如图2-18a；当柱顶有现浇板且板厚不小于80mm、混凝土强度等级不低于C20时，柱纵向钢筋也可向外弯折。弯折后的水平投影长度不宜小于12d(d为纵向钢筋直径)。

(2) 框架顶层端节点处，可将柱外侧纵向钢筋的相应部分弯人梁内作梁上部纵向钢筋使用，共搭接长度不应小于1.5La；其中，伸入梁内的外侧纵向钢筋截面面积不宜小于外侧纵向钢筋全部截面面积的65%。梁宽范围以外的柱外侧纵向钢筋宜沿节点顶部伸至柱内边，并向下弯折不小于8d后截断；当柱纵向钢筋位于柱顶第二层时，可不向下弯折。当有现浇板且板厚不小于80mm、混凝土强度等级不低于C20时，梁宽范围以外的纵向钢筋可伸入现浇 板内，其长度与伸入梁内的柱纵向钢筋相同。

(3) 框架梁顶节点处，也可将梁上部纵向钢筋弯入柱内与柱外侧纵向钢筋搭接，其搭接长度竖直段不应小于1.7La。当梁上部纵向钢筋的配筋率大于1.2%时，弯入柱外侧的梁上部纵向钢筋应满足以上规定的搭接长度，且宜分两批截断，其截断点之间的距离不宜小于20d(d为梁上部纵向钢筋直径)。柱外侧纵向钢筋伸至柱顶后宜向节点内水平弯折，弯折段的水平投影长度不宜小于12d(d为柱外侧纵向钢筋直径)。

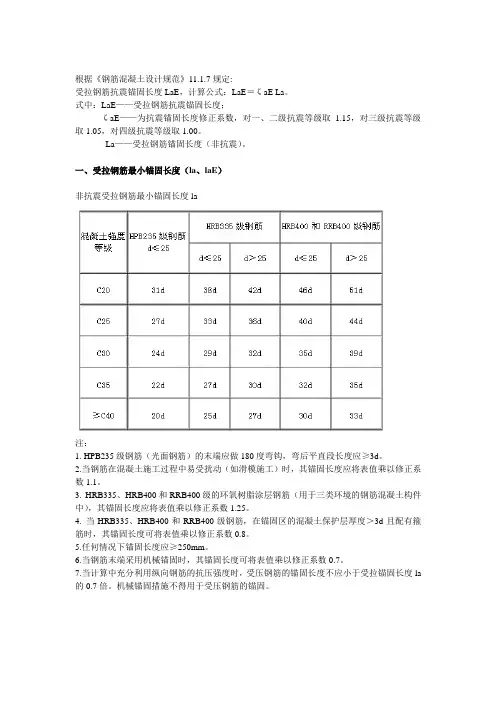

根据《钢筋混凝土设计规范》11.1.7规定:

受拉钢筋抗震锚固长度LaE，计算公式：LaE＝ζaE La。

式中：LaE——受拉钢筋抗震锚固长度；

ζaE——为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

La——受拉钢筋锚固长度（非抗震）。

一、受拉钢筋最小锚固长度（la、laE）

非抗震受拉钢筋最小锚固长度la

注：

1. HPB235级钢筋（光面钢筋）的末端应做180度弯钩，弯后平直段长度应≥3d。

2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。

3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。

4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。

5.任何情况下锚固长度应≥250mm。

6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。

7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚固长度la的0.7倍。机械锚固措施不得用于受压钢筋的锚固。

二、受拉钢筋最小抗震锚固长度laE

1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。

2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。

3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。

4. 当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。
