15 第七章 思考题与习题
7.1 什么是角度调制？
解：用调制信号控制高频载波的频率（相位），使其随调制信号的变化规律线性变化的过程即为角度调制。
7.2 调频波和调相波有哪些共同点和不同点，它们有何联系？
解：调频波和调相波的共同点调频波瞬时频率和调相波瞬时相位都随调制信号线性变化，体现在mfMF；
调频波和调相波的不同点在：调频波mfmfkV与调制信号频率F无关，但fmfkVM与调制信号频率F成反比；调相波ppmMkV与调制信号频率F无关，但mfmfkV与调制信号频率F成正比；
它们的联系在于()()dttdt，从而具有mfMF关系成立。
7.3 调角波和调幅波的主要区别是什么？
解：调角波是载波信号的频率（相位）随调制信号的变化规律线性变化，振幅不变，为等福波；
调幅波是载波信号的振幅随调制信号的变化规律线性变化，频率不变，即高频信号的变化规律恒定。
7.4 调频波的频谱宽度在理论上是无限宽，在传送和放大调频波时，工程上如何确定设备的频谱宽度？
解：工程上确定设备的频谱宽度是依据2mBWf确定
7.5为什么调幅波调制度 Ma不能大于1，而调角波调制度可以大于1？
解：调幅波调制度 Ma不能大于，大于1将产生过调制失真，包络不再反映调制信号的变化规律；调角波调制度可以大于1，因为ffcmmVMkV。
7.6 有一余弦电压信号00()cos[]mtVt。其中0和0均为常数，求其瞬时角频率和瞬时相位
解： 瞬时相位 00()tt
瞬时角频率0()()/tdtdt
7.7 有一已调波电压1()cos()mctVAtt，试求它的()t、()t的表达式。如果它是调频波或调相波，它们相应的调制电压各为什么？
解：t＝21At，12dttAtdt
1 习题
7.1 若某存储器的容量为1M×4位，则该存储器的地址线、数据线各有多少条？
题7.1 解：
该存储器的地址线有10条，数据线有2条。
7.3 某计算机的内存储器有32位地址线、32位并行数据输入、输出线，求该计算机内存的最大容量是多少？
题7.3 解：
该计算机内存的最大容量是232×32位。
7.5 已知ROM的数据表如表P7.5所示，若将地址输入A3、A2、A1和A0作为3个输入逻辑变量，将数据输出F3、F2、F1和F0作为函数输出，试写出输出与输入间的逻辑函数式。
表P7.5
0 0 0 00 0 0 10 0 1 00 0 1 10 1 0 00 1 1 01 0 0 01 0 1 01 0 1 11 1 0 01 1 1 01 1 1 10 0 0 00 0 0 10 0 1 10 0 1 00 1 1 00 1 1 10 1 0 10 1 0 01 1 0 01 1 0 11 1 1 11 1 1 01 0 1 01 0 1 11 0 0 11 0 0 0F3F2F1 F0A3A2A1 A00 1 0 10 1 1 11 0 0 11 1 0 1

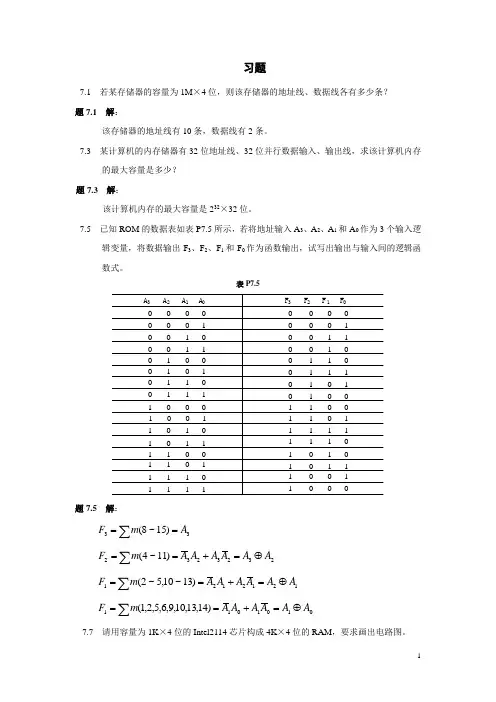

蒋立平数字逻辑电路与系统设计第7章习题及解答
2 习题
7.1 若某存储器的容量为1M×4位，则该存储器的地址线、数据线各有多少条？
题7.1 解：
该存储器的地址线有10条，数据线有2条。
7.3 某计算机的内存储器有32位地址线、32位并行数据输入、输出线，求该计算机内存的最大容量是多少？
题7.3 解：
该计算机内存的最大容量是232×32位。
7.5 已知ROM的数据表如表P7.5所示，若将地址输入A3、A2、A1和A0作为3个输入逻辑变量，将数据输出F3、F2、F1和F0作为函数输出，试写出输出与输入间的逻辑函数式。
表P7.5
3 0 0 0 00 0 0 10 0 1 00 0 1 10 1 0 00 1 1 01 0 0 01 0 1 01 0 1 11 1 0 01 1 1 01 1 1 10 0 0 00 0 0 10 0 1 10 0 1 00 1 1 00 1 1 10 1 0 10 1 0 01 1 0 01 1 0 11 1 1 11 1 1 01 0 1 01 0 1 11 0 0 11 0 0 0F3F2F1 F0A3A2A1 A00 1 0 10 1 1 11 0 0 11 1 0 1
第七章终结篇——8251A的总结
总算把这个第七章复习完了，我把剩下⼀点关于8251A的发上来吧
本来在讲解8251A书本上还有关于RS232和串⼝通信的讲解，但是太浅了，就不放了，有兴趣的朋友可以⾃⾏参考其他⽂章 串⾏通信芯⽚8251A
有以下特点1. 可以⽤于同步或者异步传输，同步0-64kbps，异步0-19.2kpbs2. 同步传送的时候，5-8位/字符，可以⽤于内同步或者外同步，可⾃动插⼊同步字符3. 异步传送的时候，5-8位/字符，有1，2，1.5个停⽌位4. 完全双⼯，双缓冲发送和接受数据5. 具有出错检查，奇偶校验、溢出、和帧错误等检测电路
好吧，为啥要这个8251A
因为计算机内部都是并⾏传输数据的，但是长距离通信都是⽤的串⾏通信的（这些概念不太明⽩的不懂的朋友可以⾃⾏百度⼀下概念或者看看书）
必须要个东西来转化⼀下8251
8251的内部结构
内部结构包括接收器，发送器，读/写控制逻辑，数据总线缓冲器和调制解调控制电路五⼤部分
接收器
包括接收缓冲器，并⾏转换逻辑和接受控制电路三个部分
接收缓冲器对外引脚为RxD，功能是从此引脚上接收串⾏数据，然后转换成并⾏数据，是由接受移位寄存器和接收数据缓冲器组成双缓冲结构
接受控制电路是配合缓冲器⼯作的，作⽤如下1 .在异步⽅式下，芯⽚复位后，先检测输⼊信号中的有效1，⼀旦检测到到，就接着寻找有效的低电平来确定启动位
2 消除假启动⼲扰
3 对接收到的信息进⾏奇偶校验，并根据校验结果建⽴相应的状态位
4 检测停⽌位，并按检测结构建⽴状态位
发送器
和接收器差不多，也是有发送缓冲器，发送控制电路和并串转换逻辑3个部分
发送缓冲器上⾯接的是TxD脚，发送数据缓冲器和发送移位寄存器组成了发送的双缓冲结构，发送控制电路也是辅助发送缓冲器的，但是和接受的功能不⼀样
发送控制电路作⽤如下1. 在异步⽅式下插⼊起始位，校验位和停⽌位2. 在同步⽅式下，插⼊同步字符，在数据中插⼊校验位
