碎石桩

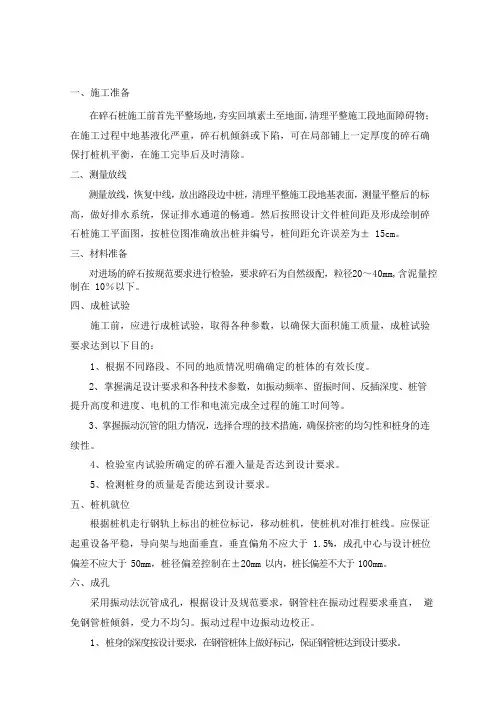

一、施工准备

在碎石桩施工前首先平整场地，夯实回填素土至地面，清理平整施工段地面障碍物；在施工过程中地基液化严重，碎石机倾斜或下陷，可在局部铺上一定厚度的碎石确保打桩机平衡，在施工完毕后及时清除。

二、测量放线

测量放线，恢复中线，放出路段边中桩，清理平整施工段地基表面，测量平整后的标高，做好排水系统，保证排水通道的畅通。然后按照设计文件桩间距及形成绘制碎石桩施工平面图，按桩位图准确放出桩并编号，桩间距允许误差为± 15cm。

三、材料准备

对进场的碎石按规范要求进行检验，要求碎石为自然级配，粒径20～40mm,含泥量控制在 10％以下。

四、成桩试验

施工前，应进行成桩试验，取得各种参数，以确保大面积施工质量，成桩试验要求达到以下目的：

1、根据不同路段、不同的地质情况明确确定的桩体的有效长度。

2、掌握满足设计要求和各种技术参数，如振动频率、留振时间、反插深度、桩管提升高度和进度、电机的工作和电流完成全过程的施工时间等。

3、掌握振动沉管的阻力情况，选择合理的技术措施，确保挤密的均匀性和桩身的连续性。

4、检验室内试验所确定的碎石灌入量是否达到设计要求。

5、检测桩身的质量是否能达到设计要求。

五、桩机就位

根据桩机走行钢轨上标出的桩位标记，移动桩机，使桩机对准打桩线。应保证起重设备平稳，导向架与地面垂直，垂直偏角不应大于 1.5%，成孔中心与设计桩位偏差不应大于 50mm，桩径偏差控制在±20mm 以内，桩长偏差不大于 100mm。

六、成孔

采用振动法沉管成孔，根据设计及规范要求，钢管柱在振动过程要求垂直， 避免钢管桩倾斜，受力不均匀。振动过程中边振动边校正。

1、桩身的深度按设计要求，在钢管桩体上做好标记，保证钢管桩达到设计要求。 2、成孔的过程中，振动锤边振动边提拔，重复几次，保证钢管桩内的碎石密实。

3、桩身满足要求后用小推车分批加入填料，然后振实提管，严格防止出现“断桩和缩颈桩”。

碎石桩验收报检程序

一、引言

碎石桩作为一种常见的地基处理方法，其质量的验收对于工程的安全性和稳定性具有重要意义。为了确保碎石桩的质量符合相关标准和规范要求，对其进行验收报检是必不可少的步骤。本文将介绍碎石桩验收报检的程序和要点。

二、验收报检程序

1. 验收前准备工作

在进行碎石桩验收报检之前，需要进行一些准备工作。首先，需要准备验收报检员、监理工程师等相关人员，确保有足够的专业人员参与。其次，需要准备验收报检所需的仪器设备和工具，例如测量仪器、取样工具等。

2. 验收报检依据

碎石桩的验收报检应依据国家相关标准、规范以及工程施工图纸等文件。验收报检人员需要仔细阅读这些文件，了解碎石桩的设计要求、施工工艺和验收标准等内容，为后续的验收报检工作提供依据。

3. 碎石桩施工过程的监督

在进行碎石桩施工过程中，验收报检人员需要进行监督，确保施工过程符合相关要求。监督内容包括施工现场的环境、材料的选择和使用、施工工艺的操作等。如发现不符合要求的情况，应及时采取措施予以整改。

4. 碎石桩的抽样检测

碎石桩的质量主要通过抽样检测进行评价。验收报检人员需要按照相关标准要求，在施工现场进行碎石桩的抽样工作。抽样时应注意取样点的选择、取样方法的正确性以及取样数量的充分性。取样后，将样品送往实验室进行检测。

5. 实验室检测结果的分析

实验室对碎石桩样品进行检测后，验收报检人员需要对检测结果进行分析和评价。分析内容包括碎石桩的强度、密实度、含水率等指标是否符合设计要求和验收标准。如发现不符合要求的情况，应及时提出整改要求。

6. 验收报检结果的汇总和报告

根据实验室检测结果和现场监督情况，验收报检人员将结果进行汇总和评价。如果碎石桩的质量符合要求，将出具验收报检合格证明，工程可以继续进行。如果存在质量问题，将提出整改要求，并出具相应的验收报检不合格证明。

三、要点总结

1. 碎石桩验收报检程序包括验收前准备、依据确定、施工过程监督、抽样检测、实验室检测结果分析、结果汇总和报告等步骤。

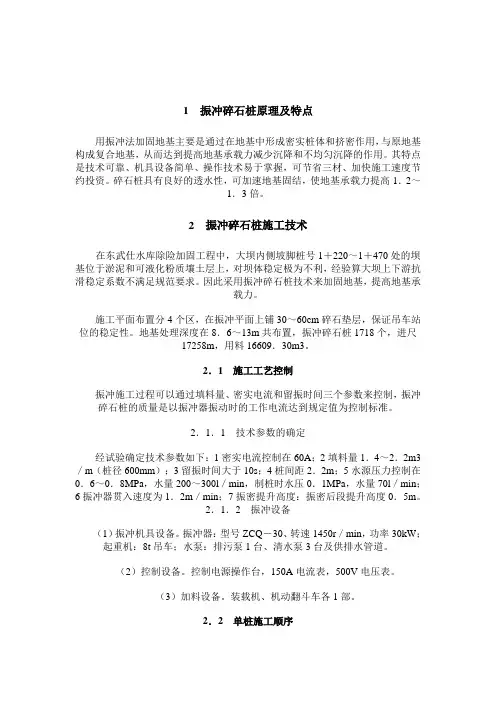

1 振冲碎石桩原理及特点

用振冲法加固地基主要是通过在地基中形成密实桩体和挤密作用，与原地基构成复合地基，从而达到提高地基承载力减少沉降和不均匀沉降的作用。其特点是技术可靠、机具设备简单、操作技术易于掌握，可节省三材、加快施工速度节约投资。碎石桩具有良好的透水性，可加速地基固结，使地基承载力提高1．2～1．3倍。

2 振冲碎石桩施工技术

在东武仕水库除险加固工程中，大坝内侧坡脚桩号1＋220～1＋470处的坝基位于淤泥和可液化粉质壤土层上，对坝体稳定极为不利，经验算大坝上下游抗滑稳定系数不满足规范要求。因此采用振冲碎石桩技术来加固地基，提高地基承载力。

施工平面布置分4个区，在振冲平面上铺30～60cm碎石垫层，保证吊车站位的稳定性。地基处理深度在8．6～13m共布置，振冲碎石桩1718个，进尺17258m，用料16609．30m3。

2．1 施工工艺控制

振冲施工过程可以通过填料量、密实电流和留振时间三个参数来控制，振冲碎石桩的质量是以振冲器振动时的工作电流达到规定值为控制标准。

2．1．1 技术参数的确定

经试验确定技术参数如下：1密实电流控制在60A；2填料量1．4～2．2m3／m（桩径600mm）；3留振时间大于10s；4桩间距2．2m；5水源压力控制在0．6～0．8MPa，水量200～300l／min，制桩时水压0．1MPa，水量70l／min；6振冲器贯入速度为1．2m／min；7振密提升高度：振密后段提升高度0．5m。

2．1．2 振冲设备

（1）振冲机具设备。振冲器：型号ZCQ－30、转速1450r／min，功率30kW；起重机：8t吊车；水泵：排污泵1台、清水泵3台及供排水管道。

（2）控制设备。控制电源操作台，150A电流表，500V电压表。

（3）加料设备。装载机、机动翻斗车各1部。

2．2 单桩施工顺序 （1）对位：吊车垂直吊起振冲器，使喷水口对准桩孔位置，偏差小于50mm。

第 1 页 共 2 页 碎石桩设计参数表

【最新版】

目录

1.碎石桩设计参数表概述

2.碎石桩设计参数表的主要内容

3.碎石桩设计参数表的应用

正文

一、碎石桩设计参数表概述

碎石桩设计参数表是建筑工程中常用的一种表格，主要用于记录碎石桩的设计参数，以确保工程质量和施工效率。碎石桩是一种广泛应用于地基处理的建筑结构，其主要作用是通过改善地基土体的物理力学性能，提高地基承载力，减少不均匀沉降，从而保证建筑物的安全稳定。

二、碎石桩设计参数表的主要内容

碎石桩设计参数表主要包括以下几个方面的内容：

1.工程概况：包括工程名称、工程地点、设计单位、施工单位等基本信息。

2.碎石桩设计参数：包括碎石桩的桩径、桩长、桩距、碎石粒径、水泥用量等参数。

3.施工技术要求：包括施工方法、施工工艺、施工顺序、质量控制等方面的要求。

4.验收标准：包括碎石桩的质量验收标准、施工过程中的检查验收等内容。

三、碎石桩设计参数表的应用

碎石桩设计参数表在实际工程中有着广泛的应用，主要体现在以下几 第 2 页 共 2 页 个方面：

1.指导施工：通过碎石桩设计参数表，施工人员可以了解碎石桩的具体设计要求，从而按照设计要求进行施工。

2.质量控制：碎石桩设计参数表中包含的质量控制要求，可以帮助施工人员在施工过程中进行质量把控，确保工程质量。

3.验收依据：碎石桩设计参数表中的验收标准，可作为工程验收的依据，保证工程质量符合设计要求。

4.资料归档：碎石桩设计参数表作为工程资料的一部分，可以归档保存，为今后的工程维护和管理提供参考依据。
