DS1307 64 X 8 串行实时时钟 特点： ● 可对秒,分,小时,每月的天数,月份,每周的天数进行记数.并具有闰年补偿功能,纪年上限2100. ● 56字节非失性RAM ● 两线串行接口 ● 可编程方波输出 ● 自动掉电检测和切换电路 ● 在电池备份模式下,功耗小于500nA ● 工业级的工作温度: -40℃到+80℃ ● 8脚DIP和SOIC封装 ● UL实验室认证 引脚图如下: 管脚功能如下: VCC 主电源供电 X1,X2 连接32.768 kHz晶振 VBAT +3V电池供电 GND 地 SDA 串行数据 SCL 串行时钟

SQW/OUT 方波输出 简介: DS1307是一款低功耗,具有56字节非失性RAM的全BCD码时钟日历实时时钟芯片.地址和数据通过两线双向的串行总线传输.芯片可提供秒,分,小时,天数,日期,月份,年份等信息.每一个月的天数能自动调整,并具有闰年补偿功能. AM/PM 标志位决定时钟工作于24小时或12小时模式.芯片有一个内置的电源感应电路，具有掉电检测和电池切换功能. 操作: DS1307工作于从设备状态.跟随在”启动条件”之后,主设备提供一从设备寻址字节和要存取的寄存器地址,寄存器就可以被连续地存取直到”停止条件”到来.当VCC低于1.25 x VBAT时,芯片就会中止目前的存取并复位设备地址计数器.这时,向芯片发出的任何信号将被拒绝,以免发生存取错误.当VCC低于VBAT时,芯片就会切换到电池备份模式.当VCC恢复到大于VBAT +0.2V时,芯片就会由VCC供电.当VCC大于1.25 xVBAT时,存取就可以正常进行. DS1307的结构框图如下: 管脚功能描述：

●VCC, GND –直流电源供电管脚.当VCC由+5V正常供电时,芯片可以被正常的存取.当VCC低于1.25 x VBAT并且3V电池已连到芯片时,读写被禁止.但时钟保持功能不受影响.当VCC低于VBAT时,RAM和时钟保持器就切换到3V电池供电. ●VBAT –3V锂电池或其他电源供电输入.电池电压必须保持在2.0—3.5V之间以确保正确的操作.一个48 mAhr的锂电池可以在主电源不供电的情况下使DS1307保持数据在10年以上. ●SCL (Serial Clock Input) –用来同步数据 ●SDA (Serial Data Input/Output) –输入输出数据.需外接上拉电阻. ●SQW/OUT (Square Wave/ Output Driver) –当SQWE位设为1时,管脚输出可供选择的频率方波(1 Hz, 4 kHz, 8 kHz, 32 kHz).需外接上拉电阻. ●X1, X2 –接标准32.768 kHz石英晶振. RTC和RAM地址图表: 如下图所示 . 如上图,RTC寄存器地址从00H到07H,RAM地址从08H到3FH.在多字节存取时,当地址指针指向3FH时,芯片会自动把地址指针回复到00H. 时钟和日历： 通过读取相应的寄存器字节,可以获取时钟和日历信息.RTC寄存器如下图所示：时间和日历信息以BCD码形式存放.寄存器0的bit7为时钟停止位,当设为1时,振荡器停止工作.请注意在DS1307初次上电时,所有的寄存器的状态是不确定的,所以一定要把寄存器0的bit7在初始化时设为0. 芯片可以工作于24小时模式或12小时模式.这取决于小时寄存器的bit6为1还是0.置为1时,工作于12小时模式,这时小时寄存器的bit5为AM/PM标志.bit5为1,则为PM. 在24小时模式中, 小时寄存器的bit5和bit4一起组成小时的十位.

控制寄存器： 控制寄存器07H用来控制方波输出. ● OUT (输出控制):当方波输出禁止时,此位决定SQW/OUT脚输出电平的高低,为1则输出高电平,为0则输出低电平. ● SQWE(方波输出使能):当此位为1时,允许输出方波.频率则由RS1和RS0位的值决定. ● RS(频率选择):控制输出方波的频率当SQWE为1时.下表列出了可供选择的频率: 具体的I2C总线操作由于资料比较多,在此就没有翻译.

合集下载

DS1302部分中文翻译

DS1302部分中文翻译

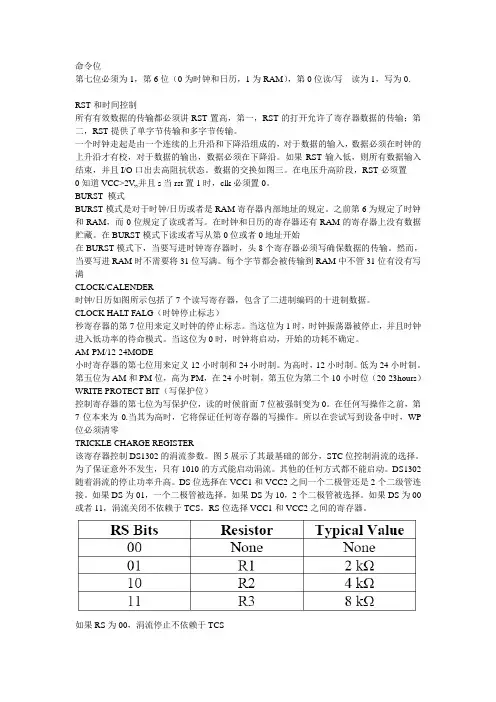

命令位

第七位必须为1，第6位（0为时钟和日历，1为RAM），第0位读/写 读为1，写为0.

RST和时间控制

所有有效数据的传输都必须讲RST置高，第一，RST的打开允许了寄存器数据的传输；第二，RST提供了单字节传输和多字节传输。

一个时钟走起是由一个连续的上升沿和下降沿组成的，对于数据的输入，数据必须在时钟的上升沿才有校，对于数据的输出，数据必须在下降沿。如果RST输入低，则所有数据输入结束，并且I/O口出去高阻抗状态。数据的交换如图三。在电压升高阶段，RST必须置

0知道VCC>2V,,并且s当rst置1时，clk必须置0。

BURST 模式

BURST模式是对于时钟/日历或者是RAM寄存器内部地址的规定。之前第6为规定了时钟和RAM，而0位规定了读或者写。在时钟和日历的寄存器还有RAM的寄存器上没有数据贮藏。在BURST模式下读或者写从第0位或者0地址开始

在BURST模式下，当要写进时钟寄存器时，头8个寄存器必须写确保数据的传输。然而，当要写进RAM时不需要将31位写满。每个字节都会被传输到RAM中不管31位有没有写满

CLOCK/CALENDER

时钟/日历如图所示包括了7个读写寄存器，包含了二进制编码的十进制数据。

CLOCK HALT FALG（时钟停止标志）

秒寄存器的第7位用来定义时钟的停止标志。当这位为1时，时钟振荡器被停止，并且时钟进入低功率的待命模式。当这位为0时，时钟将启动，开始的功耗不确定。

AM-PM/12-24MODE

小时寄存器的第七位用来定义12小时制和24小时制。为高时，12小时制。低为24小时制。第五位为AM和PM位，高为PM，在24小时制，第五位为第二个10小时位（20-23hours）

WRITE PROTECT BIT（写保护位）

控制寄存器的第七位为写保护位，读的时候前面7位被强制变为0。在任何写操作之前，第7位本来为0.当其为高时，它将保证任何寄存器的写操作。所以在尝试写到设备中时，WP位必须清零

ds1302中文资料

ds1302中文资料

ds1302中文资料

ds1302特性

实时时钟，可对秒、分、时、日、周、月以及带闰年补偿的年进行计数

用于高速数据暂存的31×8 RAM

最少引脚数的串行I/O

2.5-5.5V满度工作范围

——还有2.0-5.5V满度工作范围可供选用

2.5V时耗电小于300nA

用于时钟或RAM数据读/写的单字节或多字节（脉冲方式）数据传送

8引脚DIP或可选的用于表面安装的8引脚SOIC封装

简单的3线接口

TTL兼容（VCC=5V）

可选的工业温度范围-40℃至+85℃

与DS1202兼容

在DS1202基础上增加的特点

——可选的慢速充电（至VCC1）的能力

——用于主电源和备份电源的双电源引脚

——备份电源引脚可用作电池或超容量电容器（Super Cap）的输入端

——附加的高速暂存存储器（7字节）

姚磊-基于AVR的atmega128单片机读取DS1307数据在LCD12864上显示程序

姚磊-基于AVR的atmega128单片机读取DS1307数据在LCD12864上显示程序

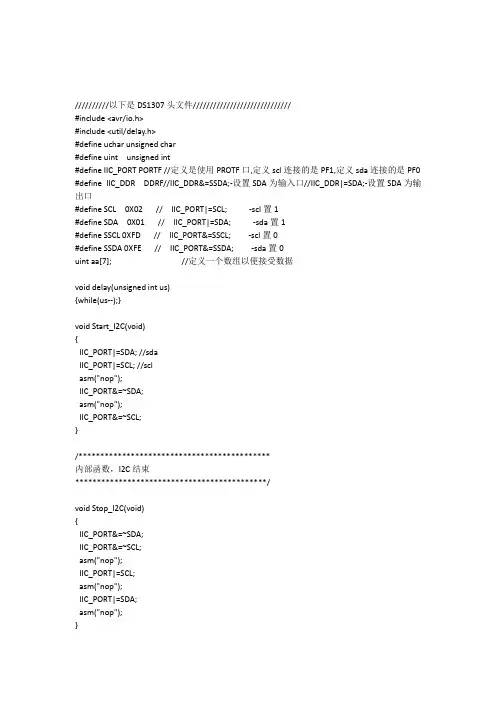

//////////以下是DS1307头文件/////////////////////////////

#include

#include

#define uchar unsigned char

#define uint unsignedint

#define IIC_PORT PORTF //定义是使用PROTF口,定义scl连接的是PF1,定义sda连接的是PF0

#define IIC_DDR DDRF//IIC_DDR&=SSDA;-设置SDA为输入口//IIC_DDR|=SDA;-设置SDA为输出口

#define SCL 0X02 // IIC_PORT|=SCL; -scl置1

#define SDA 0X01 // IIC_PORT|=SDA; -sda置1

#define SSCL 0XFD // IIC_PORT&=SSCL; -scl置0

#define SSDA 0XFE // IIC_PORT&=SSDA; -sda置0

uintaa[7]; //定义一个数组以便接受数据

void delay(unsigned int us)

{while(us--);}

void Start_I2C(void)

{

IIC_PORT|=SDA; //sda

IIC_PORT|=SCL; //scl

asm("nop");

IIC_PORT&=~SDA;

asm("nop");

IIC_PORT&=~SCL;

}

/********************************************

内部函数，I2C结束

********************************************/

void Stop_I2C(void)

{

IIC_PORT&=~SDA;

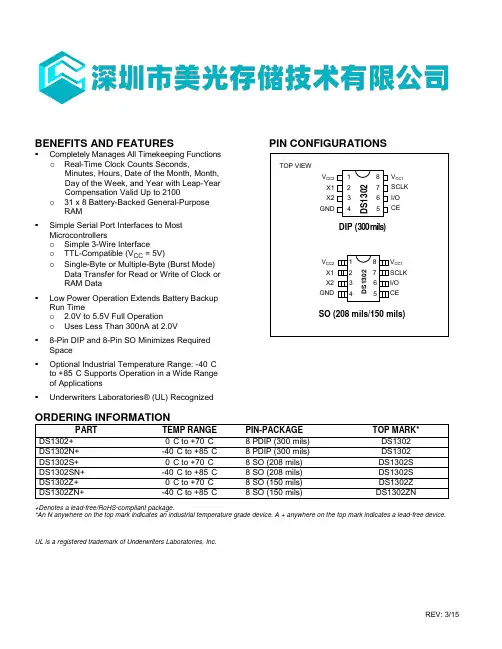

MEMORY存储芯片DS1302N+中文规格书

MEMORY存储芯片DS1302N+中文规格书

BENEFITS AND FEATURES

Completely Manages All Timekeeping Functions

oReal-Time Clock Counts Seconds,

Minutes, Hours, Date of the Month, Month,

Day of the Week, and Year with Leap-Year

Compensation Valid Up to 2100

o31 x 8 Battery-Backed General-Purpose

RAM

Simple Serial Port Interfaces to Most

Microcontrollers

oSimple 3-Wire Interface

oTTL-Compatible (VCC = 5V)

oSingle-Byte or Multiple-Byte (Burst Mode)

Data Transfer for Read or Write of Clock or

RAM Data

Low Power Operation Extends Battery Backup

Run Time

o2.0V to 5.5V Full Operation

oUses Less Than 300nA at 2.0V

8-Pin DIP and 8-Pin SO Minimizes Required

Space

Optional Industrial Temperature Range: -40°C

to +85°C Supports Operation in a Wide Range

of Applications

Underwriters Laboratories® (UL) RecognizedPIN CONFIGURATIONS ORDERING INFORMATION

PART TEMP RANGE PIN-PACKAGE TOP MARK*
