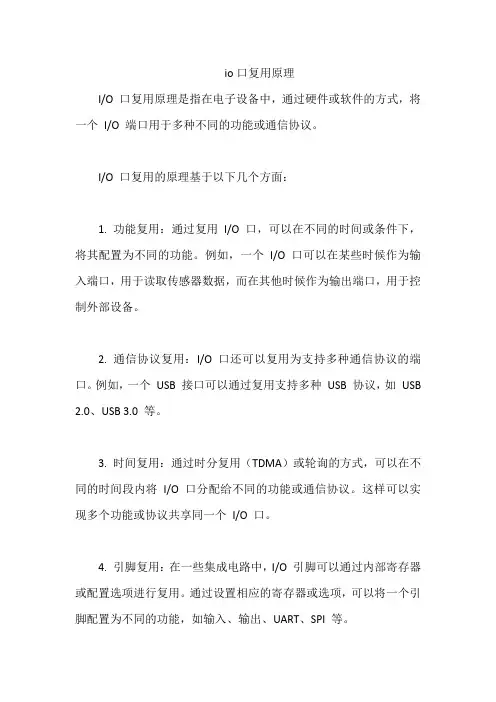

io口复用原理
I/O 口复用原理是指在电子设备中，通过硬件或软件的方式，将一个I/O 端口用于多种不同的功能或通信协议。
I/O 口复用的原理基于以下几个方面：
1. 功能复用：通过复用I/O 口，可以在不同的时间或条件下，将其配置为不同的功能。
例如，一个I/O 口可以在某些时候作为输入端口，用于读取传感器数据，而在其他时候作为输出端口，用于控制外部设备。
2. 通信协议复用：I/O 口还可以复用为支持多种通信协议的端口。
例如，一个USB 接口可以通过复用支持多种USB 协议，如USB 2.0、USB
3.0 等。
3. 时间复用：通过时分复用（TDMA）或轮询的方式，可以在不同的时间段内将I/O 口分配给不同的功能或通信协议。
这样可以实现多个功能或协议共享同一个I/O 口。
4. 引脚复用：在一些集成电路中，I/O 引脚可以通过内部寄存器或配置选项进行复用。
通过设置相应的寄存器或选项，可以将一个引脚配置为不同的功能，如输入、输出、UART、SPI 等。
I/O 口复用的优势包括减少硬件成本、降低系统复杂度、提高系统灵活性和可扩展性等。
通过复用I/O 口，可以充分利用有限的引脚资源，实现更多的功能和通信协议。

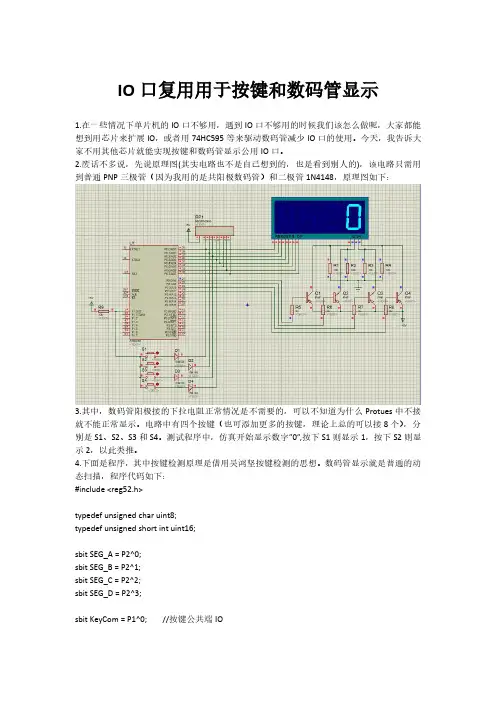

单片机按键数码管复用电路单片机按键数码管复用电路引言：在单片机的应用中，经常需要用到按键和数码管。
按键用来输入控制信号，数码管用来显示数字、字符等信息。
然而，由于单片机的I/O口数量有限，如果每个按键和数码管都使用一个单独的I/O口，会导致I/O口不够用的情况发生。
因此，合理利用按键和数码管的复用电路非常重要。
本文将介绍单片机按键数码管的复用电路，并分析其中的原理和实现方法。
一、按键的复用电路按键的复用电路是通过按键矩阵来实现的。
按键矩阵由行线和列线组成，行线连接按键的所有行脚，列线连接按键的所有列脚。
通过扫描行线和读取列线的状态，可以判断哪个按键被按下。
按键矩阵可以灵活配置，可以增加或减少按键的数量。
使用按键矩阵可以大大节省单片机的I/O口数量，提高资源利用率。
二、数码管的复用电路数码管的复用电路是通过时分复用技术来实现的。
时分复用是指通过对数码管的多位进行快速切换，使得人眼无法察觉到数码管的刷新过程，从而实现多位数码管的显示。
数码管复用电路一般由控制芯片和显示芯片组成。
控制芯片用来控制数码管的刷新，显示芯片用来将数据发送到数码管上，实现数字、字符的显示。
通过时分复用技术，可以仅使用少量的I/O口就能同时驱动多个数码管，降低了对I/O口的占用。
三、按键数码管的复用电路将按键和数码管的复用电路相结合，可以进一步减少对单片机I/O 口的占用。
具体实现方式为：将按键矩阵和数码管的行线连接在一起，将按键矩阵和数码管的列线连接在一起。
这样，就可以通过扫描行线和读取列线的状态来实现按键的检测，同时通过控制数码管的刷新和显示芯片来实现数码管的显示。
这样，既能实现按键的输入功能，又能实现数码管的显示功能，同时还能大大节省单片机的I/O口数量，提高资源利用率。
结论：单片机按键数码管复用电路是一种灵活、高效的电路设计方案。
它通过按键矩阵和时分复用技术相结合，实现了按键和数码管的复用。
这种复用电路不仅节省了单片机的I/O口数量，提高了资源利用率，而且还能满足应用中对按键和数码管的需求。
IO的原理及应用单片机实验1. IO简介IO（Input/Output）是指计算机与外界设备进行信息交互的接口。
在单片机中，IO端口是与外部设备进行数据输入和输出的重要通路。
它充当着信息传输的桥梁，实现单片机与外部设备的连接和数据的交互。
了解IO的原理及应用对于进行单片机实验和开发非常重要。
2. IO的原理IO端口主要包括输入端口和输出端口。
通过配置相应的寄存器和引脚状态，可以实现外部设备与单片机的数据输入和输出。
•输入端口：将外部设备的信号输入到单片机中。
输入端口通常和外部器件的开关量信号相连，如按钮、开关等。
•输出端口：将单片机中的数据输出给外部设备。
输出端口通常和外部器件的执行元件相连，如LED灯、马达等。
3. IO的应用IO的应用非常广泛，涵盖了很多领域。
下面以单片机实验为例，介绍IO的常见应用。
3.1 LED闪烁实验LED闪烁实验是单片机实验中最基础的实验之一。
通过控制IO口的电平，可以控制LED的亮灭。
实验步骤： 1. 连接硬件电路，将LED的正极连接到单片机的输出口，负极连接到地。
2. 在单片机的程序中配置输出端口为高电平或低电平。
3. 运行程序，观察LED的亮灭情况。
3.2 数码管显示实验数码管显示实验是单片机实验中常见的应用之一。
通过IO口的输出控制，可以实现数字的显示。
实验步骤： 1. 连接硬件电路，将数码管的引脚连接到单片机的输出端口。
2.在单片机的程序中配置输出端口的电平，根据不同的情况控制数码管的显示。
3.运行程序，观察数码管的显示结果。
3.3 温度传感器实验温度传感器实验是单片机实验中涉及到模拟信号输入的应用之一。
通过IO口的输入控制，可以获取温度传感器的模拟信号，并进行处理。
实验步骤： 1. 连接硬件电路，将温度传感器的输出引脚连接到单片机的模拟输入端口。
2. 在单片机的程序中配置输入端口为模拟转换模式，并进行相应的模拟信号转换。
3. 运行程序，获取温度传感器的模拟信号，并进行显示或者其他处理。
