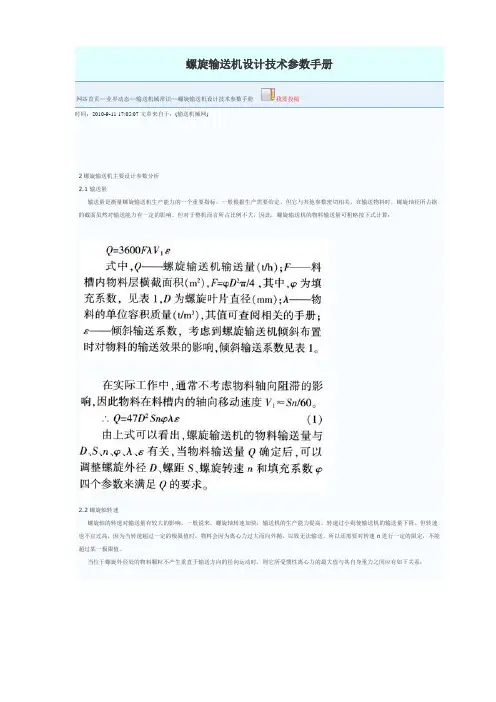

螺旋输送机设计技术参数手册

网站首页>>业界动态>>输送机械常识>>螺旋输送机设计技术参数手册 我要投稿

时间：2010-9-11 17:05:07 文章来自于：(输送机械网)

2螺旋输送机主要设计参数分析

2.1输送量

输送量是衡量螺旋输送机生产能力的一个重要指标，一般根据生产需要给定，但它与其他参数密切相关。在输送物料时，螺旋轴径所占据的截面虽然对输送能力有一定的影响，但对于整机而言所占比例不大，因此，螺旋输送机的物料输送量可粗略按下式计算：

2.2螺旋轴转速

螺旋轴的转速对输送量有较大的影响。一般说来，螺旋轴转速加快，输送机的生产能力提高，转速过小则使输送机的输送量下降。但转速也不宜过高，因为当转速超过一定的极限值时，物料会因为离心力过大而向外抛，以致无法输送。所以还需要对转速n进行一定的限定，不能超过某一极限值。

当位于螺旋外径处的物料颗粒不产生垂直于输送方向的径向运动时，则它所受惯性离心力的最大值与其自身重力之间应有如下关系：

物料综合特性系数为经验数值。一般说来，根据物料性质，可将物料分成4类。第1类为流动性好、较轻且无磨琢性的物料；第2类为无磨琢性但流动性较第1类差的物料；第3类为粒度尺寸及流动性同第2类接近，但磨琢性较大的物料；第4类为流动性差且磨琢强烈的物料。各种物料的K值见表2。

螺旋叶片的直径通常制成标准系列，D=100,120,150,200,250,300,400,500和600 mm，目前发展到D=1000 mm，最大可达1250

mm。为限制规格过多过乱．国际标准化组织在系统研究、试验的基础上制订了螺旋输送机标准草案，规定螺旋直经采用R10基本系列优先数系。根据式(5)计算出来的D值应尽量圆整成标准直径（mm）。

2.4螺距

螺距不仅决定着螺旋的升角，还决定着在一定填充系数下物料运行的滑移面，所以螺距的大小直接影响着物料输送过程。输送量Q和直径D一定时，螺距改变，物料运动的滑移面随着改变，这将导致物料运动速度分布的变化。通常螺距应满足下列两个条件：即考虑螺旋面与物料的摩擦关系以及速度各分量间的适当分布关系两个条件，来确定最合理的螺距尺寸。

螺旋输送机的功率计算

螺旋输送机（Screw Conveyor）是一种常用的物料输送设备，广泛应用于矿山、建筑、化工、冶金、粮食等行业中。在设计和运行螺旋输送机时，功率计算是一个重要的任务，可以帮助我们了解设备的运行情况，并确保其正常、高效地工作。

1.确定输送带的长度（L）和直径（D）：螺旋输送机的长度是指物料从进料口到出料口的水平直线距离，直径是指螺旋片的外径。这两个参数是计算功率的基础。

2.计算螺旋输送带的转速（N）：一般来说，螺旋输送机的转速可以根据实际运行情况进行选择，但一般不超过每分钟60转。较高的转速会增加物料的磨损和功率消耗。

3.测量物料的密度（ρ）和流量（Q）：物料的密度是指单位体积的物料质量，流量是指单位时间内通过输送带的物料质量。这两个参数可以通过实际测量或物料的特性表格获得。

4.确定物料的摩擦系数（f）：物料在输送带上的摩擦系数是指物料与螺旋片和输送带之间的摩擦程度，直接影响到输送带的功率消耗。一般来说，物料的摩擦系数可通过试验或相关文献得到。

5.计算输送机的负荷系数（K）：负荷系数是根据输送带的长度、直径和物料特性计算得出的，用于反映输送带的运行状态，进而计算功率。负荷系数的计算公式为：K=(π/4)*D/L

6.使用以下公式计算螺旋输送机的功率（P）：

P=[(Q*H)+(Q*f*L)]/367 其中，H是物料的升高差，单位为米。

通过以上步骤，我们可以计算出螺旋输送机的功率。这个功率值是一个参考值，可以帮助我们了解设备的工作状态和功耗情况。在实际应用中，我们还应该考虑到一些额外因素，例如传动效率、驱动设备的类型和能耗等。

需要注意的是，螺旋输送机的功率计算是一个复杂的过程，涉及到多个参数的测量和估算。因此，为了确保计算结果的准确性和可靠性，建议在实际操作中进行相关试验，并参考相关的专业手册和设计规范进行计算。

总之，螺旋输送机的功率计算是设计和运行该设备的重要任务，可以帮助我们了解设备的运行情况和能耗情况，并确保其正常、高效地工作。

螺旋输送机设计手册

螺旋输送机是一种常见的输送设备，广泛应用于各种行业中。它以其简单的结构、可靠的工作和高效的输送能力，受到了众多企业的青睐。本手册将介绍螺旋输送机的设计原理、结构特点、选型计算、安装调试及维护保养等内容，帮助读者更好地了解和应用螺旋输送机。

第一章 螺旋输送机的设计原理

1.1 螺旋输送机的工作原理

螺旋输送机是一种以螺旋为工作部件的输送设备，通过螺旋的旋转将物料沿着输送机轴线方向输送。当螺旋旋转时，物料在螺旋叶片的作用下，以螺旋形式向前推进，完成物料的输送过程。

1.2 螺旋输送机的性能特点

螺旋输送机具有结构简单、输送能力大、占地面积小、运行可靠、维护保养方便等优点。它适用于输送粉状、颗粒状和块状的物料，广泛应用于化工、建材、冶金、食品等行业。

第二章 螺旋输送机的结构特点

2.1 螺旋输送机的结构组成

螺旋输送机主要由进料口、出料口、中间轴、螺旋叶片、轴承、传动装置等部件组成。螺旋叶片是螺旋输送机的核心部件，其结构设计和制造工艺对输送机的性能有重要影响。

2.2 螺旋输送机的结构形式

螺旋输送机根据其结构形式可分为水平螺旋输送机和倾斜螺旋输送机两种。水平螺旋输送机适用于水平或稍倾斜的输送工艺，而倾斜螺旋输送机适用于大倾角输送。

第三章 螺旋输送机的选型计算

3.1 螺旋输送机的选型参数

螺旋输送机的选型参数包括输送能力、转速、螺旋直径、螺距、功率等。这些参数的选取需根据具体物料的性质、输送距离、工艺要求等因素进行合理计算和选择。

3.2 螺旋输送机的选型计算方法 螺旋输送机的选型计算主要涉及物料特性计算、输送能力计算、功率计算等内容，需要根据输送机的具体工况和要求进行综合考虑，确保选型合理可靠。

第四章 螺旋输送机的安装调试

4.1 螺旋输送机的安装要点

螺旋输送机设计

一、螺旋输送机设计参数

首先，输送能力是指螺旋输送机在单位时间内能够输送的物料量，其大小直接影响到设备的工作效率。根据物料的特性和工艺要求，确定合适的输送能力。

其次，螺旋直径是指螺旋输送机螺旋的最大直径。螺旋直径的选择应根据物料的密度、粒度和输送能力来确定，以确保物料能够顺利通过。

再次，螺旋转速是指螺旋输送机螺旋的旋转速度。螺旋转速的选择应根据物料的流动性、湿度和输送能力来确定，以避免物料堆积和堵塞的问题。

进料斜度是指物料从进料口进入螺旋输送机时的斜度角度。进料斜度的选择应根据物料的流动性和输送能力来确定，以确保物料能够顺利进入螺旋输送机。

最后，长度是指螺旋输送机的有效输送长度。长度的选择应根据物料的输送距离和输送能力来确定，以满足物料输送的需求。

二、螺旋输送机的结构

螺旋轴是螺旋输送机的主轴，由木材或金属材料制成。螺旋叶片是沿螺旋轴螺旋上升的部分，其形状和数量根据物料的特性和输送能力来确定。

进料口位于输送机的一侧，是物料进入螺旋输送机的入口。进料口的设计应考虑物料的流动性和输送能力，以避免物料堆积和堵塞。

出料口位于输送机的另一侧，是物料从螺旋输送机中排出的出口。出料口的设计应确保物料能够顺利排出，并避免物料回流和漏料的问题。 支撑架是用于支撑螺旋输送机的重要组成部分，其稳定性和强度直接影响到设备的使用寿命和安全性。

传动装置是用于驱动螺旋轴旋转的装置，一般采用电动机和减速器的组合。传动装置的选择应根据输送能力和转速来确定，以确保设备的正常运转。

三、螺旋输送机的工作原理

在实际应用中，螺旋输送机通常与其他设备配合使用，如给料机、烘干机和篦冷机等。通过组合使用不同的设备，可以实现物料的自动化输送和处理。

综上所述，螺旋输送机是一种重要的物料输送设备，设计的合理性和工作的稳定性直接影响到工业生产的效率和质量。通过对螺旋输送机的设计参数、结构和工作原理的研究和分析，能够为螺旋输送机的设计和应用提供有效的指导和参考。
