有线电视系统设计方案四篇

第 1 页 共 54 页 有线电视系统设计方案四篇

篇一：有线电视系统设计方案

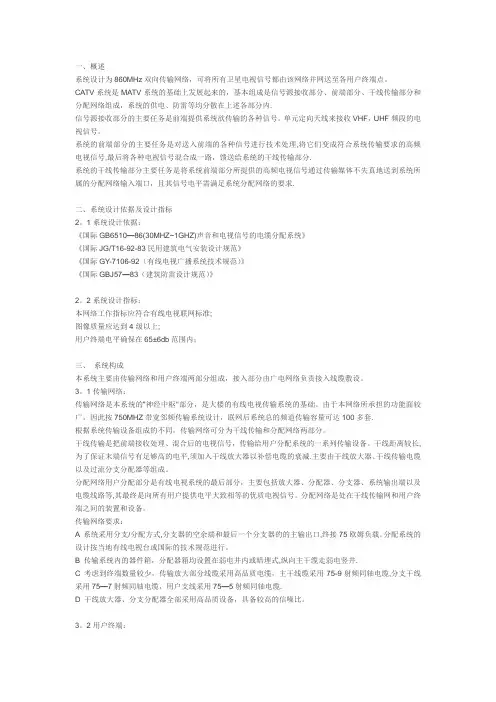

一. 设计说明

本系统依据《电缆电视广播系统技术规范》、《民用电视广播系统技术规范》、《30MHZ～1000MHZ声音和电视信号电缆分配系统技术标准》并结合本单位具体情况进行规划设计,主要包括：

设备选材：选择品质优良、功能齐全、实用可靠、价格合理的系统设备，通过对系统及设备进行合理规划、配置，做到物尽其用，充份发挥系统的最佳使用效能。

实用性：本系统规划了足够数量的电视频道以提供选择。电视频道包括卫星电视以及自办节目等多套电视节目频道。

先进性：为了满足发展需要，本系统按双向传输方式设计。网络器材采用宽带产品。其中放大器、分支分配器和用户终端采用“双向”产品。

兼容性：本系统可作为独立的服务区使用，系统网络不需作改造，可直接并入有线电视网络。

可靠性：为了保证系统运行可靠，除了系统前端选择优质、可靠的产品设备外，对系统传输网络进行合理的规划十分重要。为了提高系统网络的可靠性，本系统传输系统按分区传送方式，这种方式可有效地避免因温度变化而导致系统带内高低端信号电平出现的不平衡，同时还可避免由于传输网络某部分出现故障而影响系统整体运作的情况。

第 2 页 共 54 页 二. 此外，本系统在整体布局、方便维护和操作等方面均作了综合的考虑。

三. 网络设计依据和标准：

本系统网络设计依据《有线广播电视网络总体规划》设计。系统标准按广电总局下发的标准执行。主要标准如下：

A、《30MHZ-1GHZ声音和电视信号电缆分配系统》（GB6510-86）

B、《有线广播系统技术规范及电缆标准》（GY/T106-19XX）

C、《有线电视系统工程技术规范》

D、《有线广播电视网电缆分配网设计规范》

E、《电缆分配网络施工工艺要求》

F、《有线电视网络入网器材技术指标》

G、《有线电视系统物理发泡聚乙烯绝缘同轴电缆入网技术条件和测量方法》

H、《有线电视HFC系统技术规范》

四. 系统规划

1、 节目源

本系统电视节目包括卫星电视、自办节目两大类。

1.1卫星电视节目

卫星接收机加调制器，混合后通过分配网络将信号送至各用户终端。。

2.1自办节目

自办节目采用DVD播放或摄像机录制节目播放等方式。经混合后通过分配网络将信号送至各用户终端。

2、 系统带宽

我国CATV系统常用300MHZ、450MHZ和550MHZ系统带宽，由于300MHZ、450MHZ

第 3 页 共 54 页 系统频带较窄，故目前很少被采用。550MHZ系统可传送标准电视频道22套，增补频道37套，频道容量59套。独立系统可采用次带宽。

3、 网络系统

本系统干线传输电缆采用汉力优质物理发泡低衰减电缆（SYWV-75-9），该电缆在常温下100米传输特性如下：

频率 衰减 频率 衰减

5MHz -1.2db 550MHz -8.5db

50MHz -2.4db 800MHz -10.6db

200MHz -5.0db 1000MHz -11.9db

本系统传输信号的最高频率为550MHz

根据《电缆电视广播系统技术规范》，用户终端电平在60~80db为合格，本系统按705设计。

分配系统的计算，实际上是根据用户电平值和放大器输出电平值去合理选配分

第 4 页 共 54 页 支、分配器。分支、分配器的衰减值按国家标准为每衰减4db为一个档次，因此，在配置分支、分配器时，有多种衰减档次可供选择。

本系统分支、分配器的配置和各点电平的计算方法如下：

信号传输路径

由上图可知，用户终端电平保证在705db范围内，可满足设计要求。

五. 系统工程设计

1、 系统总体规划

本系统为全频道系统，机房设在一号楼二层。由于目前大部分有线电视网络系统采用的是550MHZ邻频传输系统，在不久的将来还将进行扩容。本系统分配网络布线方法采用树枝走线法。

2、 采用技术

卫星信号经调制图像和伴音的载波信号，经邻频处理输送射频信号。调制器最大输出电平可达115dB。系统传输采用最先进的550M邻频传输技术，对电视信号经过邻频技术处理，保正在每个收视点均能做到画面清晰、伴音宏亮，终端电平在70±5db之间。整个系统采用并联式结构进行电视信号分配，以避免某一终端出现故障而影响系统正常运行。

3、 系统工程设计

系统构成

本系统优选国际最先进的550M邻频系统，由垂直系统和子分配系统构成，终端分布各层（信息点数量见统计表）。系统前端留有充分的扩展容量，以便以后接放大器电平输出 分支器 分配器

第 5 页 共 54 页 入卫星电视和进行自办节目的接入。

用户点统计

电视统计表

序号 楼层 终端数 单位 备注

1 一号楼 一层 个

2 二层 个

3 三层 个

4 二号楼 一层 个

5 二层 个

6 三层 个

合计

系统技术指标

系统安装要求

(1) 为了保证系统整体接地，放置前端和放大器等设备机房应和建筑保持良好的接地。

(2) 传输系统的电缆敷设要求按有线电视安装规范办理。

(3) 户端采用插头直接入户。

六. 主要设备器材选择

1、 卫星接收机

用途 参数名称 图像等级 终端输出电平 载噪比 载波互调比

对应参数 4级 70+5db 43db 54db

第 6 页 共 54 页 信号源

2、 中频调制器

用途

组成前端

3、 干线放大器

用途

产品用于两座楼之间-9干线传输。

产品特点

（1）外壳采用铝合金压铸成型，表面烤漆处理，美观牢固，防腐耐蚀。

（2）防水型设计，选用防雨转接头，可适应户外使用。

（3）采用进口PHILIPS、MOTOROLA功放模块，双均衡，均衡衰减可调，最大均衡24dB,输出电平0～20dB范围可调。

（4）采用高频双面孔化印刷线路板和SMT表面贴装技术；平坦度更好，指标更高。

（5）灵活方便的输出方式：上分支，下分配：OUT1输出为标称输出，OUT2、OUT3

第 7 页 共 54 页 输出比主路低14dB；上分配，下分支：OUT1、OUT2两路输出电平相同，均比标称输出低4dB；OUT3比OUT1、OUT2低10dB。三路输出更适合实际需要。

（6）电源部分采用60V（220VAC可选）供电电源。

技术参数：

项目 单位 GLA8303 GLA7303 GLA5303

频率范围 MHz 45～860 45～750 45～550

标称增益 dB 30 30 30

带内平坦度 dB ±1 ±0.75 ±0.5

标称输入电平 dBμV 72

标称输出电平 dBμV 95 96 98

最大输出电平 dBμV 120

增益调节范围 dB 0～20

斜率调节范围 dB 0～24

噪声系数 dB ≤12 ≤10

载波复合二次差拍比 dB 65 66 67

载波复合三次差拍比 dB 62 63 64

反射损耗 dB ≥12 ≥14 ≥16

电源电压（50Hz） V A：～220±15％VB：～（30-60）V

抗雷击能力 KV 5（10/700μS）

功耗 VA 8.5

第 8 页 共 54 页 尺寸 mm 210(L)X131(W)X60(H)

4、 用户放大器

用途

用于楼内信号放大。

产品特点

(1) 采用进口PHILIPS、MOTOROLA功放模块，均衡衰减均可调。

(2) 采用高频双面孔化印刷线路板和SMT表面贴装技术；平坦度更好，指标更高。

(3) 特殊电路设计，解决电缆传输中160MHz-240MHz的上凸（鼓包）现象。（根据系统实际情况校正幅频特性，出厂衰减0dB，用户可制定衰减数）

技术参数:

项目 单位 GYA8302 GYA7302 GYA5302

频率范围 MHz 45～860 45～750 45～550

标称增益 dB 30 30 30

带内平坦度 dB ±1 ±0.75 ±0.5

标称输入电平 dBμV 72

标称输出电平 dBμV 95 96 98

最大输出电平 dBμV 120

第 9 页 共 54 页 增益调节范围 dB 0～20

斜率调节范围 dB 0～18

噪声系数 dB ≤12 ≤10

复合二次差CSO dB 63 64 65

复合三次差CTB dB 61 62 63

反射损耗 dB ≥10

电源电压（50Hz） V A：～220±15％VB：～（30-60）V

抗雷击能力 KV 5（10/700μS）

功耗 VA 5.5

尺寸 mm 160(L)X110(W)X60(H)

分支、分配

用途

分配信号到用户

技术指标

产品各项技术指标均达到或超过相关国家标准，并可根据用户需要生产更高标准的指定产品，所有产品均达到或超过目录所列指标，品质追求“零缺陷”。

第 10 页 共 54 页 外观

一体化加厚锌合金砂纹全垂直型外壳，优质光锡镀层，提高防腐能力。

七. 设备清单

序号 名称 型号 单位 数量 品牌

1 卫星接收机 台 恒河

2 中频调制器 M20XX 台 兴频

3 混合器 台 兴频

4 19”标准机柜 台 恒辉

5 干线放大器 GLA5303A 台 光尔讯

6 用户放大器 GYA5302A 台 光尔讯

7 分支器 GRXZ 个 光尔讯

8 分配器 GRXP 个 光尔讯

9 电源插座 个

10 电线 个

11 -9F头 个

12 -5F头 个

13 -5线卡 包

14 地线 根

15 扎线 把

16 物理发泡低衰减电缆 SYWV-75-5 米 汉力
