排涝泵站扬程计算及选型

第 1 页 共 7 页 水泵扬程计算方法

【原创实用版4篇】

目录（篇1）

一、引言

二、水泵扬程的定义与重要性

三、水泵扬程的计算方法

1.静扬程的确定

2.考虑沿程损失的扬程计算

四、水泵扬程计算的实际应用案例

五、结论

正文（篇1）

一、引言

水泵扬程是指单位重量液体通过水泵后所获得的能量增值，即静扬程与水头损失之和。

目录（篇2）

一、水泵扬程的定义与重要性

二、水泵扬程的计算方法

1.静扬程的确定

2.考虑沿程损失的扬程计算

三、水泵扬程计算的实际应用案例

四、计算水泵扬程的工具与建议

正文（篇2） 第 2 页 共 7 页 一、水泵扬程的定义与重要性

水泵扬程是指单位重量液体通过水泵后所获得的能量增值，即静扬程与水头损失之和。扬程是水泵的重要工作参数之一，对于水泵的选型、设计和运行管理都有着至关重要的作用。准确计算水泵扬程，可以确保水泵能够将水输送到需要的位置，避免水压不足或过高造成水泵效率低下或能源浪费的问题。

二、水泵扬程的计算方法

1.静扬程的确定

静扬程是指从吸水井最低水位到水厂最前段处理构筑物（一般是混合池）最高水位的高程差。在一级泵站，静扬程即为水泵需要提升的水位高度。在二级泵站，静扬程需要考虑清水池最低水位（或水泵吸水井最低水位）与管网控制点（即最不低点）地形标高的高程差及控制点所需的最小自由水压之和。

2.考虑沿程损失的扬程计算

在实际运行中，水泵需要克服管道沿程的阻力损失。沿程损失与管道长度、管道粗糙度、液体密度和流速等因素有关。通常情况下，可以采用每 100 米管长的沿程损失为 5mh2o 的经验值进行估算。

三、水泵扬程计算的实际应用案例

以空调水泵扬程计算为例，首先需要确定冷水机组蒸发器的水压降（p1），然后确定该环路中最不利环路的管长（l）和局部阻力当量长度总和与直管总长的比值（k）。最后，根据公式 hmax = p1 + 0.05l + k * (p2

泵站设计

水泵设计计算书

一、水泵选型计算:

设计条件说明:特征水位(黄海高程):最低枯水位4、51m,常水位5、82m,最高水位7、2m,河岸标高7、8m,水厂水池标高30m。

1、设计流量:

Q=1、05×1400=1470m3/h

2、设计扬程:

水泵站的设计扬程与用户的位置与高度,管路布置及给水系统的工作

方式等有关。

Σhd＝2、5m

则H=Hst+Σhs+Σhd+H安全

Σhs＝1、0m(粗略假设)。

粗略设计总管路水头损失Σh=Σhs +Σhd＝ 3、5m

H安全 为保证水泵长期良好稳定工作而取的安全水头(mH2O)一般取2～3m以内,故取H安全＝2、5m。

由此,Σhs+Σhd+H安全＝3、5+2、5＝7m

洪水位时: H=30-7、2+7=29、8m

枯水位时:H=30-4、51+7=32、49m

常水位时:H=30-5、82+7=31、18m

由下图可选水泵型号:300S32 Q=790m3/h H=32m。

电机为110kw,n＝1450r/min,型号为Y280S-4,水泵为两用一备。

300S32型双吸离心泵规格与性能:(查资料得) 泵站设计

型号 转速 流量 扬程 效率 电机功率 必需气蚀余量 质量

r/min m3/h m % kw m kg

300-S32 1450 790 32 87 110 4、8 709

612 38 83

900 28

80

二、水泵机组基础尺寸确定:

查水泵说明书的配套电机型号,由给水排水设计手册第十一册查得:

300S32型泵就是不带底座的,所以选定其基础为混凝土块式基础,其基础计算如下:

300S32型双吸离心泵外形尺寸表:

型号 泵外形尺寸(mm)

L L1 L3 b b1 b2 b3 h h1 h2 h3 h4

300S32 1062、5 574 450 880 410 300 450 824 510 40 260 270

1、基础长度L＝水泵机组地脚螺孔长度方向间距+(400～500)

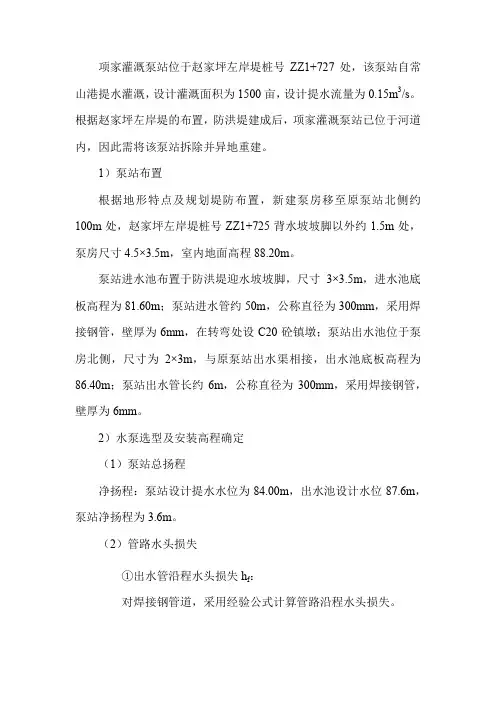

项家灌溉泵站位于赵家坪左岸堤桩号ZZ1+727处，该泵站自常山港提水灌溉，设计灌溉面积为1500亩，设计提水流量为0.15m3/s。根据赵家坪左岸堤的布置，防洪堤建成后，项家灌溉泵站已位于河道内，因此需将该泵站拆除并异地重建。

1）泵站布置

根据地形特点及规划堤防布置，新建泵房移至原泵站北侧约100m处，赵家坪左岸堤桩号ZZ1+725背水坡坡脚以外约1.5m处，泵房尺寸4.5×3.5m，室内地面高程88.20m。

泵站进水池布置于防洪堤迎水坡坡脚，尺寸3×3.5m，进水池底板高程为81.60m；泵站进水管约50m，公称直径为300mm，采用焊接钢管，壁厚为6mm，在转弯处设C20砼镇墩；泵站出水池位于泵房北侧，尺寸为2×3m，与原泵站出水渠相接，出水池底板高程为86.40m；泵站出水管长约6m，公称直径为300mm，采用焊接钢管，壁厚为6mm。

2）水泵选型及安装高程确定

（1）泵站总扬程

净扬程：泵站设计提水水位为84.00m，出水池设计水位87.6m，泵站净扬程为3.6m。

（2）管路水头损失

①出水管沿程水头损失hf：

对焊接钢管道，采用经验公式计算管路沿程水头损失。 3/162221635.6dLQnhf

式中hf-------沿程损失，m

n------- 管道糙率，钢管糙率取0.012；

d-------管道计算内径，m，出水管道管径选择0.30m；

Q------管道流量，m3/s ，取Q=0.15m3/s；

L------出水管长度，m，取L=6m。

2222216/3216/36.35166.35160.0120.1560.120.3fnQLhdm

②出水管局部水头损失hj：

弯管2个，ζ1＝0.26；

闸阀1个，ζ2＝1.20；

出水管1个，ζ3＝1.00；

ξ局= ξ1+ξ2+ξ3 =0.26+1.2+1=2.46

扬程的计算公式

扬程是指流体通过管道或泵站输送时所产生的压力，也可以理解为液体在管道中的高度差。扬程的计算公式是根据流体力学原理推导出来的，它可以帮助我们准确地计算出流体在不同高度差下所产生的压力。

扬程的计算公式是:

H = (P2-P1)/(ρ*g) + (V2^2-V1^2)/(2*g) + Z2-Z1

其中，H表示扬程，P表示压力，ρ表示流体密度，g表示重力加速度，V表示流体速度，Z表示高度。

根据扬程的计算公式，我们可以分析出不同因素对扬程的影响。

压力是影响扬程的重要因素之一。扬程与压力的关系是线性的，即压力越大，扬程也越大。这是因为压力的增加会增加流体在管道中的压力能，从而使流体能够克服更大的阻力，提高扬程。因此，在设计管道或泵站时，需要合理选择工作压力，以确保流体能够顺利输送。

流体密度也会影响扬程的计算。流体密度越大，扬程也会相应增大。这是因为流体密度的增加会增加流体的质量，从而使流体在管道中的压力能增加，提高扬程。因此，在计算扬程时，需要准确地测量流体的密度，并将其考虑在内。

流体速度对扬程的影响也不可忽视。根据扬程的计算公式可以看出，流体速度的平方与扬程之间存在关系。流体速度越大，扬程也会相应增大。这是因为流体速度的增加会增加流体的动能，从而使流体在管道中具有更大的压力能，提高扬程。因此，在设计管道或泵站时，需要合理控制流体的速度，以保证流体能够稳定地输送。

高度差也是影响扬程的重要因素之一。高度差越大，扬程也会相应增大。这是因为高度差的增加会增加流体在管道中的重力势能，从而使流体具有更大的压力能，提高扬程。因此，在设计管道或泵站时，需要合理选择高度差，以确保流体能够充分利用重力势能，提高扬程。

扬程的计算公式是根据流体力学原理推导出来的，它可以帮助我们准确地计算出流体在不同高度差下所产生的压力。在计算扬程时，需要考虑压力、流体密度、流体速度和高度差等因素。合理选择这些参数，可以确保流体能够顺利地输送，并提高扬程。因此，在设计管道或泵站时，需要综合考虑各种因素，以满足实际工程的需求。
